[LT] Išradimas skirtas nedidelių orlaivių vairuojančiųjų plokštumų aerodinaminio pasipriešinimo sumažinimui, keičiant skrydžio kryptį. Panaudojus dvigubą vairą su papildomu vyriu vairo plokštumoje, išlaikomas toks pats sukimo momentas apie orlaivio svorio centrą, kaip ir esant vairo konstrukcijai su vienu vyriu. Papildomai įvestas laisvės laipsnis vaire leidžia vairui tolygiau išsiriesti, tokiu būdu sukuriant tolygesnį oro srauto aptekėjimą, išvengiant oro srauto netolygumo ties vairo plokštuma. Siūloma konstrukcija leidžia sumažinti orlaivio aerodinaminį pasipriešinimą iki 10 procentų.
[EN] The invention relates to reducing the aerodynamic drag of the flight planes of small aircraft when changing the direction of flight. The use of a wing with an additional hinge in the steering plane maintains the same torque about the center of gravity of the aircraft as with a single-hinged steering structure. The additional degree of freedom in the wing allows the wing to extend more evenly, thus creating a more even flow of airflow, avoiding unevenness of airflow at the wing plane. The proposed construction allows to reduce the aerodynamic drag of the aircraft by up to 10 percent.
[0001] IŠRADIMO SRITIS
[0002] Išradimas skirtas aviacijai, konkrečiai ‒ nedideliems orlaiviams, turintiems vairuojančiąsias plokštumas jų aerodinaminiam pasipriešinimui sumažinti.
[0003] TECHNIKOS LYGIS
[0004] Nedideli bepiločiai orlaiviai, atliekantys įvairias misijas tankiai apgyvendintose vietovėse, yra vis plačiau naudojami. Tačiau jiems skrendant, dažnai tenka keisti skridimo kryptį, reaguoti į tarp pastatų stipriai pasireiškiančius vėjo gūsius, todėl, siekiant išlaikyti skrydžio kursą, autopilotui ar skrydžio operatoriui dažnai tenka daryti orlaivio skrydžio korekcijas. Dėl to krenta orlaivio greitis, aukštis, kuriuos siekiant išlaikyti reikia naudoti papildomos energijos. Kadangi nedideli orlaiviai dėl savo konstrukcinių ypatybių negali nešti didelius reikalingos energijos kiekius kuro, akumuliatorių ar kitos energijos pavidalu, tai riboja jų panaudojimą praktiniams uždaviniams atlikti.
[0005] Aerodinaminį orlaivių efektyvumą gerinantys įrenginiai yra plačiai naudojami didžiojoje aviacijoje, siekiant pašalinti ar bent jau sumažinti išvardintus funkcinius orlaivių trūkumus ir užtikrinti maksimalų orlaivių efektyvumą įvairiose skrydžio stadijose. Šiuolaikiniai orlaiviai turi įvairius įrenginius, kurie keičia orlaivio sparno formą priklausomai nuo skridimo sąlygų. Lėktuvo sparnas yra viena svarbiausių lėktuvo dalių. Jis kuria keliamąją jėgą, reikalingą lėktuvui atitrūkti nuo žemės paviršiaus ir pakilti į orą. Be to, prie sparno tvirtinami vairai (eleronai) ir sparno mechanizacijos įrenginiai (užsparniai, priešsparniai, spoileriai, interceptoriai).
[0006] Vienas iš pirmųjų lėktuvo sparnų aprašytas JAV patente Nr. Re19412, išduotame 1935 m. sausio 1 d. Sprendimai, įgyvendinti šiame lėktuvo sparne, leido padidinti lėktuvo keliamąjį efektyvumą, esant sumažintiems kilimo ir tūpimo greičiams.
[0007] Kitame JAV patente Nr. US7891611 aprašytos sistemos ir būdai, skirti kontroliuoti ir valdyti orlaivio vairus. Šiame išradime aprašytus orlaivio vairus sudaro vientisi eleronai.
[0008] Abu paminėti analogai pasižymi tuo, kad sparno vairas yra realizuotas kaip vientisas elementas, sparno formos keitimas realizuojamas, taikant daug papildomų traukių bei vyrių, o tokioms kinematinėms schemoms reikalingas papildomas arba servo mechanizmas, arba variklis kinematiniam judesiui atlikti. Mažuose orlaiviuose tokie kinematiniai mechanizmai yra sunkiai pritaikomi, kadangi papildomi servo mechanizmai ar varikliai ženkliai didina orlaivio svorį. Kitas trūkumas – dalis kinematinių elementų tampa pernelyg smulkūs, juos sudėtinga pagaminti, sumontuoti, eksploatuoti, siekiant užtikrinti sinchroninį jų veikimą, ypač juos taikant užsparniuose ar eleronuose reikalingas didelis visų konstrukcijos elementų tikslumas.
[0009] IŠRADIMO ESMĖ
[0010] Šio išradimo tikslas ‒ sukurti orlaivio sparno kinematinę schemą, leidžiančią sumažinti orlaivio evoliucijos metu atsirandantį aerodinaminį pasipriešinimą, sukuriant nemažesnį sukimo momentą kaip ir taikant įprastines vairo tvirtinimo schemas, minimaliai padidinant konstrukcijos svorį bei reikalingų elementų skaičių. Tai realizuota per dvigubą orlaivio sparno vairo konstrukciją, turinčią du vyrius.
[0011] TRUMPAS BRĖŽINIŲ PAVEIKSLŲ APRAŠYMAS

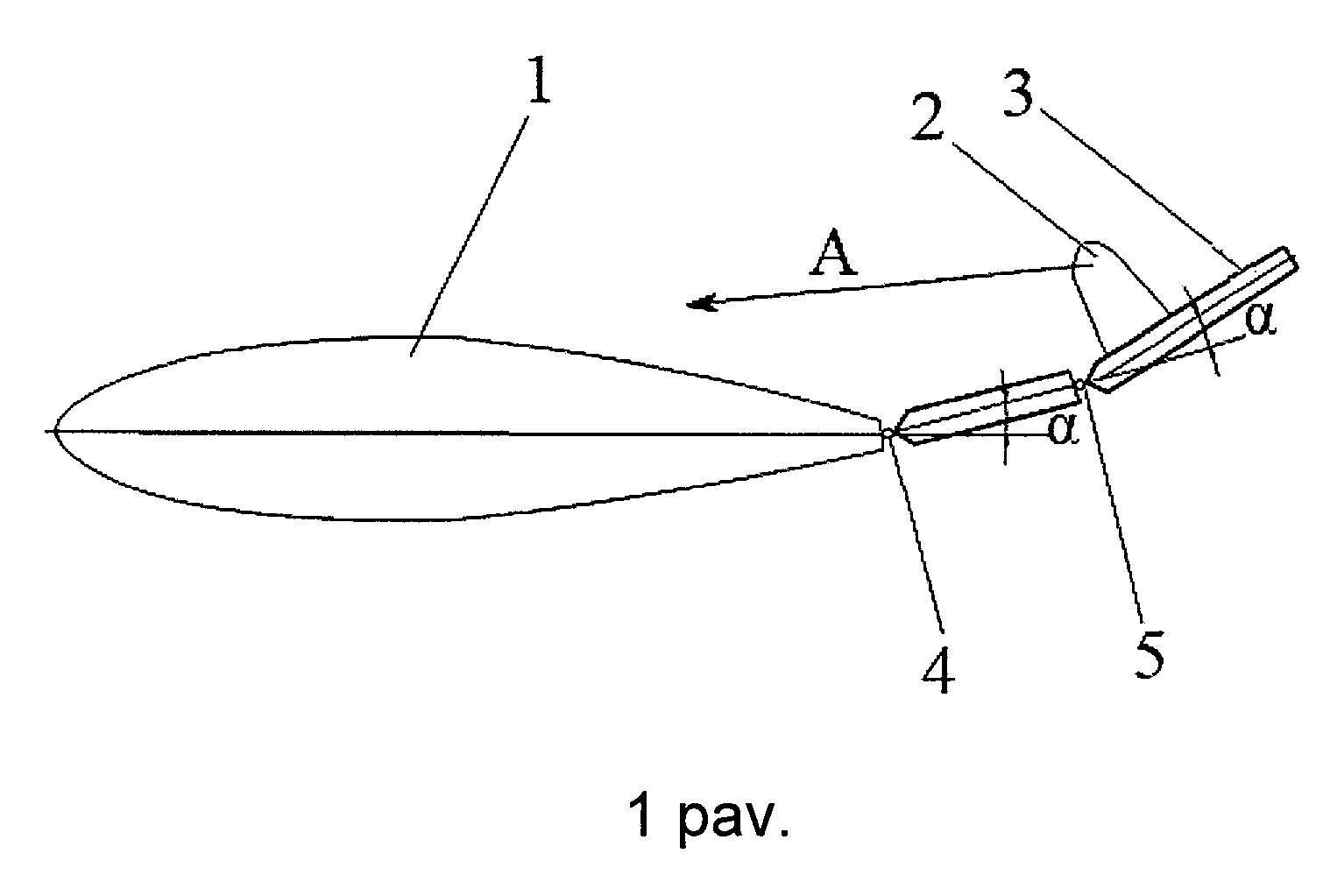

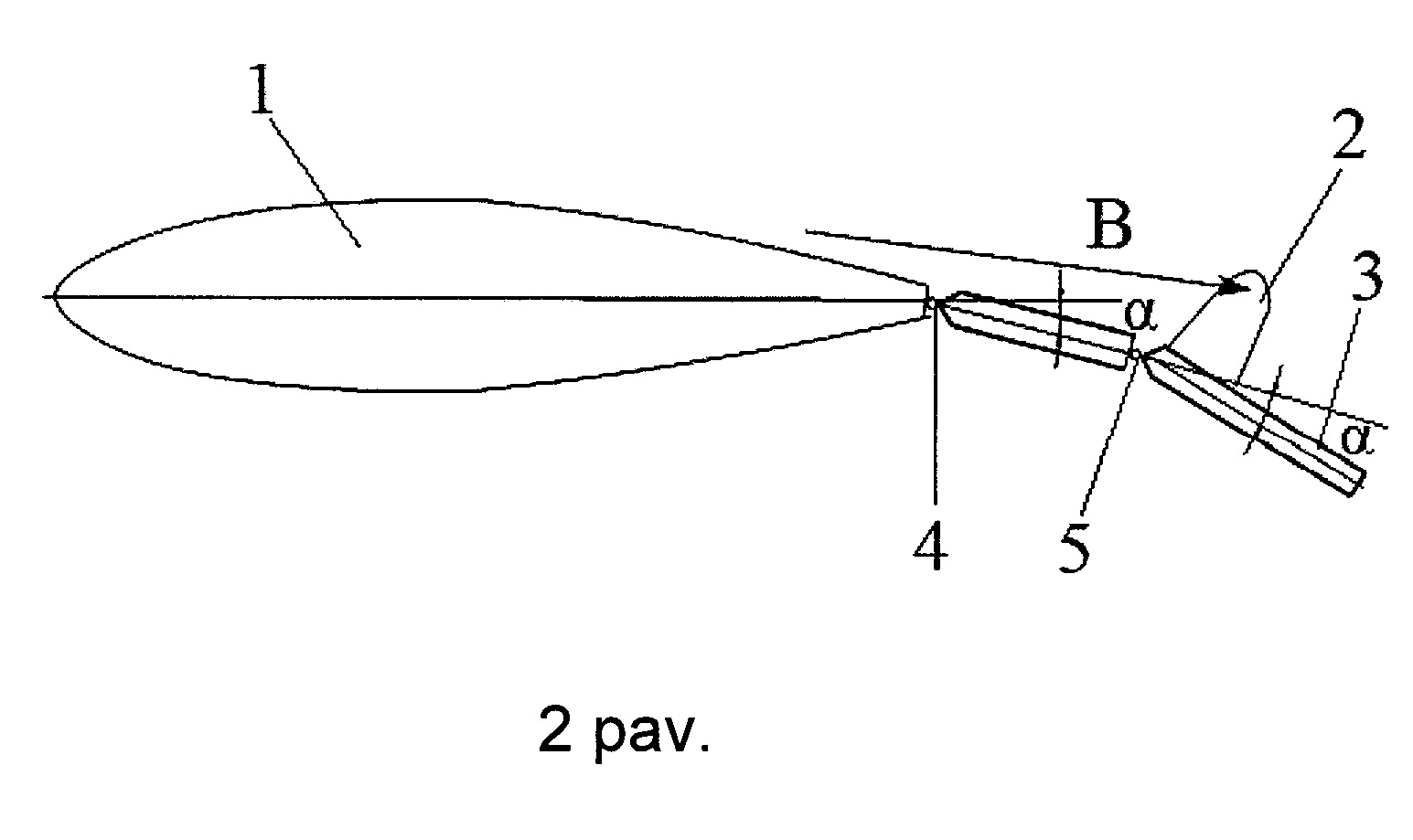

[0012] 1 ir 2 pav. pateikti šio išradimo sparno, turinčio vairą su dvigubu vyriu, schematiniai vaizdai.
[0013] IŠSAMUS IŠRADIMO APRAŠYMAS
[0014] Kaip parodyta 1 ir 2 pav., šio išradimo orlaivio sparno mechanizmą sudaro sparnas 1, vairo traukė 2, dvigubas vairas 3, vyriai 4 ir 5. Vairas 3 lenkiasi tiek į viršų, tiek į apačią vairo traukės 2 pagalba, reikalingas vairo 3 vyrių 4 ir 5 standumas pasiekiamas, jų gamybai panaudojant kompozitinę kevlaro medžiagą bei parenkant jos storį. Praktikoje geriausiai tiko 110g/m2 svorio aramido twill audinys, vyriuose dedamas 45˚ kampu.
[0015] Lėktuvo tipo orlaivio vairas 3 gali būti gaminamas iš balzos medienos, plastiko ar polimetakrilimido (PMI) putplasčio, žinomo kaip Rohacell®, ar kitų medžiagų. Aramido audinio panaudojimas vyriuose 4, 5 pasižymi savybe, nesant išorinės apkrovos, vairą 3 sugrąžinti į neutralią padėtį. Vairo traukei 2 pastūmus vairą 3 iš neutralios padėties rodyklės A arba B kryptimi, abi vairo 3 plokštumos lenkiasi per abu vaire 3 esančius vyrius 4, 5 kampu α, užtikrinant tolygų formos pokytį nuo sparno galo iki vairo pabaigos. Taikant įprastinę vairo konstrukciją, kai vairas turi tik vieną vyrį, esant vairo atsilenkimui daugiau nei 10˚, oro srautas, aptekantis išorinį vairo paviršių, pradeda atplyšinėti nuo vairo paviršiaus, kas nežymiai padidina vairo efektyvumą, tačiau ženkliai padidina jo pasipriešinimą. Taikant dvigubą vairą 3 su dviem vyriais 4, 5, vairą 3 aptekančio srauto atlyšimas prasideda, esant maždaug 2 kartus didesniam vairo 3 atsilenkimo kampui, o tai leidžia lėktuvo tipo orlaiviui daryti skrydžio kurso pokyčius, prarandant mažiau energijos nei tipinio vairo atveju. Tokia orlaivio vairo konstrukcija su dviem vyriais leidžia sumažinti aerodinaminį orlaivio aerodinaminį pasipriešinimą maždaug 10 %.
1. Lėktuvo tipo orlaivio sparno mechanizmas, turintis sparną ir vairą, pasukamai sujungtą su sparnu per vyrį, besiskiriantis tuo, kad orlaivis turi dvigubą vairą (3), sujungtą su sparnu (1) per du vyrius (4, 5).
2. Lėktuvo tipo orlaivio sparno mechanizmas pagal 1 punktą, besiskiriantis tuo, kad vairo (3) vyriai (4, 5) yra pagaminti iš aramido audinio ir pasižymi savybe, neveikiant išorinei apkrovai, sugrąžinti konstrukcijos elementus į pradinę neutralią padėtį.
