[LT] Išradimas priklauso statybos pramonės sričiai, tiksliau asfalto mišiniams, kuriems keliami padidinti triukšmo mažinimo lygio ir ilgalaikiškumo reikalavimai. Išradimo tikslas - sukurti triukšmą mažinančių dangų asfalto mišinį, pasižymintį geromis akustinėmis, mechaninėmis ir eksploatacinėmis savybėmis. Triukšmą mažinančių dangų asfalto mišinys, į kurio sudėtį įeina užpildų mišinys iš frakcionuotos skaldos ir mineralinių miltelių, sukibimą gerinantis priedas, celiuliozės pluoštas ir polimerais modifikuotas bitumas, besiskiriantis tuo, kad užpildų mišinį sudaro 5-8 mm granito skaldos frakcija, taip pat mineraliniai milteliai ir 0-2 mm granito skaldos atsijos, kai komponentų santykis masės % yra: 5-8 mm granito skaldos frakcija - 77,0-85,0; 0-2 mm granito skaldos atsijos - 7,0-12,0; mineraliniai milteliai - 2,0-6,0; sukibimą gerinantis priedas - 0,01-0,03; celiuliozės pluoštas - 0,30-0,60; bitumas - 5,0-6,5.
[EN] The present invention relates to the construction industry, and more specifically to asphalt mixtures, which are subject to increased requirements for noise reduction and durability. The object of the invention is to provide a mixture of asphalt for noise reducing pavements with good acoustic, mechanical and operational properties. Asphalt mixture for noise reducing pavements consisting of a mixture of fillers comprising fractionated rubble and mineral powder, adhesion enhancer, cellulose fiber and polymer modified bitumen, characterized in that the mixture of fillers consists of 5 to 8 mm granite rubble fraction, as well as mineral powder and 0 to 2 mm granite rubble separated by sieving, with a component ratio by weight %: 5-8 mm granite rubble fraction - 77.0-85.0; 0-2 mm granite rubble separated by sieving - 7.0-12.0; mineral powder - 2.0-6.0; adhesion enhancer - 0.01-0.03; cellulose fiber - 0.30 - 0.60; bitumen - 5.0-6.5.
[0001] Išradimas priklauso statybos pramonės sričiai, tiksliau asfalto mišiniams, kuriems keliami padidinti triukšmo mažinimo lygio ir ilgalaikiškumo reikalavimai.
[0002] Yra žinomas asfalto mišinys į kurio sudėtį įeina 54,0 % 4 - 8 mm frakcijos skaldelės, 41,0 % 0 - 4 mm frakcijos atsijų, 5,0 % klinčių mineralinių miltelių bei polimerais modifikuotas bitumas PMB 45/80-65 (sudaro 5,4 % nuo bendros asfalto mišinio masės). Šio asfalto mišinio užpildų mišinio granuliometrinė sudėtis masės % yra: išbiros pro 11,0 mm dydžio akučių sietą yra 100 %, išbiros pro 8 mm dydžio akučių sietą 98,2 %, išbiros pro 4,0 mm akučių dydžio sietą 47,1 %, išbiros pro 2,0 mm, akučių dydžio sietą 31,5 %, išbiros pro 1,0 mm akučių dydžio sietą 22,9 %, išbiros pro 0,5 mm akučių dydžio sietą 18,8 %, išbiros pro 0,25 mm akučių dydžio sietą 15,5 %, išbiros pro 0,125 mm akučių dydžio sietą 12,0 %, ir išbiros pro 0,063 mm akučių dydžio sietą 8,1 % (žiūr. Ondřej Kubánek. Problematika tenkovrstvých asfaltových koberců. Vysoké učení technické v Brně, fakulta stavební Ústav pozemních komunikací, Diplomová práce, 2015). Šio asfalto mišinio trūkumas yra palyginti mažas oro tuštymių kiekis – 5,4 %, pakankamai didelis bitumo kiekis – 6,0 % nuo asfalto mišinio masės, neįvertintas asfalto mišinio vidutinis profilio gylis ir vidutinis tekstūros gylis.
[0003] Taip pat, yra žinomas asfalto mišinys, kurio užpildų mišinio granuliometrinė sudėtis masės % yra: išbiros pro 11,0 mm dydžio akučių sietą yra 100 %, išbiros pro 8,0 mm dydžio akučių sietą 90,0 %, išbiros pro 5,6 mm akučių dydžio sietą 27,0 %, išbiros pro 2,0 mm, akučių dydžio sietą 20,0 %, išbiros pro 1,0 mm akučių dydžio sietą 15,0 %, išbiros pro 0,5 mm akučių dydžio sietą 11,0 %, išbiros pro 0,25 mm akučių dydžio sietą 10,0 %, išbiros pro 0,125 mm akučių dydžio sietą 8,0 %, ir išbiros pro 0,063 mm akučių dydžio sietą 7,0 %. Bitumo kiekis asfalto mišinyje yra 5,2 % nuo asfalto mišinio masės (žiūr. Oliwia Merska, Paweł Mieczkowski, Dawid Żymełka. Low-noise Thin Surface Course – Evaluation of the Effectiveness of Noise Reduction. Transportation Research Procedia, Volume 14,2016, Pages 2688-2697). Šio asfalto mišinio trūkumas yra neįvertintas asfalto mišinio atsparumas provėžoms, vidutinis profilio gylis ir vidutinis tekstūros gylis.
[0004] Artimiausia asfalto mišinio sudėtis yra apimanti užpildų mišinį iš 65,0 % frakcionuotos skaldos 4 - 8 mm bei 35,0 % atsijų 0 - 4 mm. Polimerais modifikuotas bitumas PMB 45/80-65 sudaro 5,5 % nuo bendros asfalto mišinio masės. Šio asfalto mišinio užpildų mišinio granuliometrinė sudėtis masės % yra: išbiros pro 11,0 mm dydžio akučių sietą yra 100 %, išbiros pro 8,0 mm dydžio akučių sietą 97,9 %, išbiros pro 4,0 mm akučių dydžio sietą 36,9 %, išbiros pro 2,0 mm, akučių dydžio sietą 23,0 %, išbiros pro 1,0 mm akučių dydžio sietą 15,7 %, išbiros pro 0,5 mm akučių dydžio sietą 12,2 %, išbiros pro 0,25 mm akučių dydžio sietą 9,4 %, išbiros pro 0,125 mm akučių dydžio sietą 6,6 %, ir išbiros pro 0,063 mm akučių dydžio sietą 4,2 % (žiūr. Ondřej Kubánek. Problematika tenkovrstvých asfaltových koberců. Vysoké učení technické v Brně, fakulta stavební Ústav pozemních komunikací, Diplomová práce, 2015).
[0005] Prototipas pasižymi palyginus nedideliu atsparumu vandens poveikiui (geriausias rezultatas – jautrumo vandeniui vertė ITSR = 71,65 %) bei atsparumas provėžoms įvertintas nepakankamai aukštoje temperatūroje (atsparumo provėžoms bandymai atlikti 50 °C temperatūroje). Be to, nėra įvertintas standumas, vidutinis profilio gylis ir vidutinis tekstūros gylis.
[0006] Išradimo tikslas – sukurti triukšmą mažinančių dangų asfalto mišinį, pasižymintį geromis akustinėmis, mechaninėmis ir eksploatacinėmis savybėmis.
[0007] Šis tikslas pasiekiamas tuo, kad triukšmą mažinančios dangos asfalto mišinio sudėtį sudaro užpildų mišinys iš frakcionuotos skaldos ir mineralinių miltelių, sukibimą gerinantis priedas, celiuliozės pluoštas ir polimerais modifikuotas bitumas, kai komponentų santykis masės % yra:
[0008] 5 - 8 mm granito skaldos frakcija – 77,0 - 85,0;
[0009] 0 - 2 mm granito skaldos atsijos – 7,0 - 12,0;
[0010] mineraliniai milteliai – 2,0 - 6,0;
[0011] sukibimą gerinantis priedas – 0,01 - 0,03;
[0012] celiuliozės pluoštas – 0,30 - 0,60;
[0013] bitumas – 5,0 - 6,5.
[0014] Be to, tikslas pasiekiamas tuo, kad minėto užpildų mišinio granuliometrinė sudėtis masės % yra:
[0015] išbiros pro 0,063 mm sietą – 3,0 - 8,0;
[0016] išbiros pro 0,125 mm sietą – 4,0 - 9,0;
[0017] išbiros pro 0,250 mm sietą – 5,0 - 11,0;
[0018] išbiros pro 0,5 mm sietą – 6,0 - 13,0;
[0019] išbiros pro 1,0 mm sietą – 7,0 - 15,0;
[0020] išbiros pro 2,0 mm sietą – 10,0 - 18,0;
[0021] išbiros pro 5,6 mm sietą – 15,0 - 26,0;
[0022] išbiros pro 8,0 mm sietą – 85,0 - 100,0;
[0023] išbiros pro 11,2 mm sietą – 100,0.
[0024] Optimalūs komponentų, įeinančių į triukšmą mažinančių dangų asfalto mišinį, kiekiai nustatyti atliekant eksperimentinius tyrimus. Projektui finansavimą skyrė Lietuvos mokslo taryba (LMTLT), sutarties Nr. S-MIP-17-137.
[0025] Išradime pateikiamas triukšmą mažinančių dangų asfalto mišinys iliustruojamas pavyzdžiais.
[0026] 1 triukšmą mažinančių dangų asfalto mišinio pavyzdys
[0027] Triukšmą mažinančio asfalto mišinio sudėtis masės % yra tokia:
[0028] 5 - 8 mm granito skaldos frakcija – 78,57;
[0029] 0 - 2 mm granito skaldos atsijos – 11,36;
[0030] mineraliniai milteliai – 4,45;
[0031] sukibimą gerinantis priedas – 0,016;
[0032] celiuliozės pluoštas – 0,30;
[0033] bitumas PMB 25/55-60 – 5,30.
[0034] 2 triukšmą mažinančių dangų asfalto mišinio pavyzdys
[0035] Triukšmą mažinančio asfalto mišinio sudėtis masės % yra tokia:
[0036] 5 - 8 mm granito skaldos frakcija – 80,89;
[0037] 0 - 2 mm granito skaldos atsijos – 10,35;
[0038] mineraliniai milteliai – 2,45;
[0039] sukibimą gerinantis priedas – 0,018;
[0040] celiuliozės pluoštas – 0,40;
[0041] bitumas PMB 45/80-65 – 5,90.

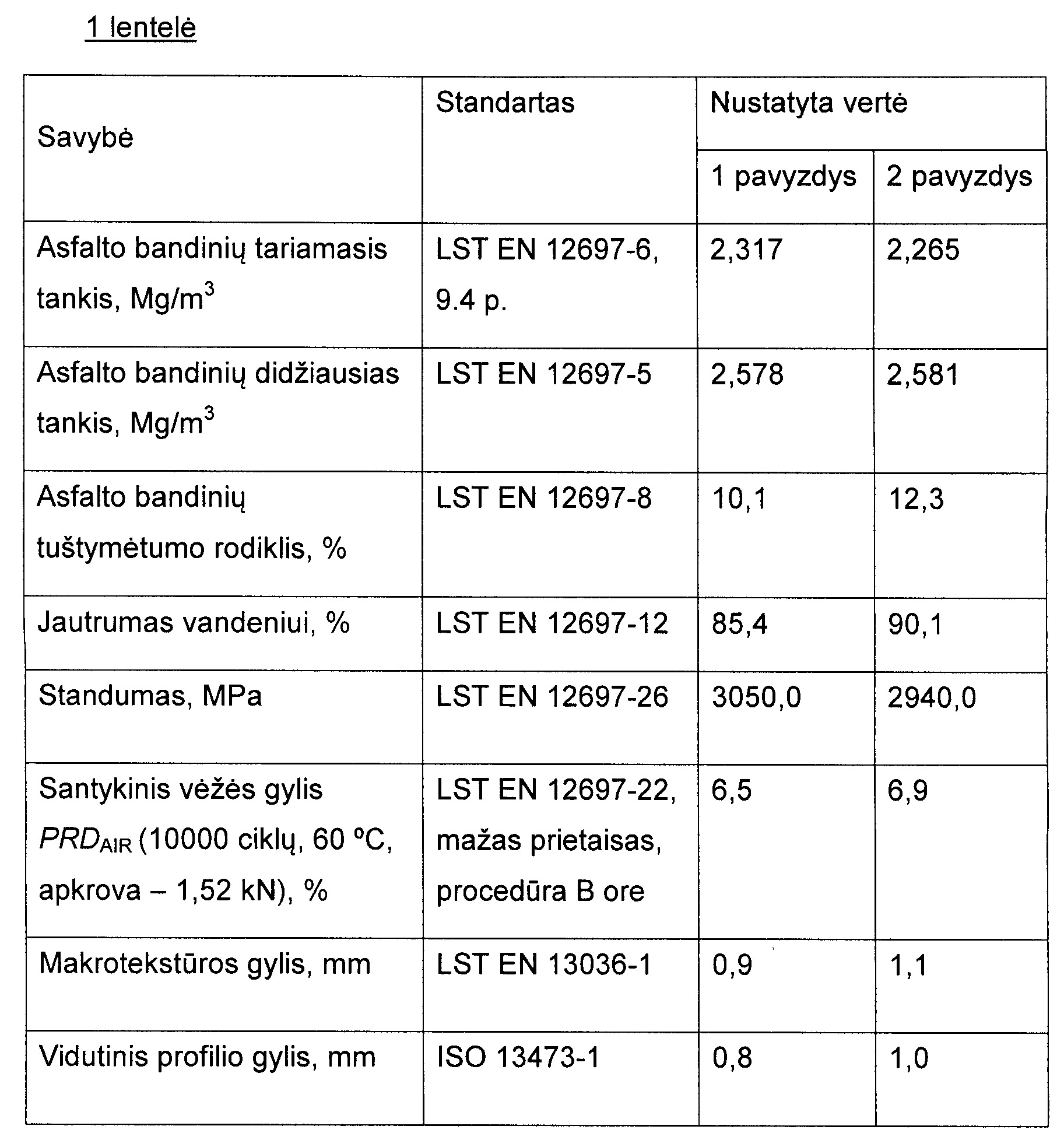

[0042] Triukšmą mažinančių dangų asfalto mišinio fizikinės ir mechaninės savybės pateiktos 1 lentelėje.
[0043]
[0044] Sukurtas asfalto mišinys pasižymi geromis akustinėmis, mechaninėmis ir eksploatacinėmis savybėmis.
[0045] Asfalto mišinys gali būti taikomas asfalto dėvimojo sluoksnio įrengimui gatvėse, automobilių keliuose bei kitose eismo zonose pagal atitinkamas eksploatacines ir eismo sąlygas.
1. Triukšmą mažinančių dangų asfalto mišinys, į kurio sudėtį įeina užpildų mišinys iš frakcionuotos skaldos ir mineralinių miltelių, sukibimą gerinantis priedas, celiuliozės pluoštas ir polimerais modifikuotas bitumas, b e s i s k i r i a n t i s tuo, kad užpildų mišinį sudaro 5 - 8 mm granito skaldos frakcija, taip pat mineraliniai milteliai ir 0 - 2 mm granito skaldos atsijos, kai komponentų santykis masės % yra:
5 - 8 mm granito skaldos frakcija – 77,0 - 85,0;
0 - 2 mm granito skaldos atsijos – 7,0 - 12,0;
mineraliniai milteliai – 2,0 - 6,0;
sukibimą gerinantis priedas – 0,01 - 0,03;
celiuliozės pluoštas – 0,30 - 0,60;
bitumas – 5,0 - 6,5.
2. Asfalto mišinys pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad minėto užpildų mišinio granuliometrinė sudėtis masės % yra:
išbiros pro 0,063 mm sietą – 3,0 - 8,0;
išbiros pro 0,125 mm sietą – 4,0 - 9,0;
išbiros pro 0,250 mm sietą – 5,0 - 11,0;
išbiros pro 0,5 mm sietą – 6,0 - 13,0;
išbiros pro 1,0 mm sietą – 7,0 - 15,0;
išbiros pro 2,0 mm sietą – 10,0 - 18,0;
išbiros pro 5,6 mm sietą – 15,0 - 26,0;
išbiros pro 8,0 mm sietą – 85,0 - 100,0;
išbiros pro 11,2 mm sietą – 100,0.
