[LT] Išradimas priklauso buitinių reikmių pramonei. Išradimo tikslas - konstrukcijos supaprastinimas ir funkcinių galimybių išplėtimas. Karnizas sudarytas iš dekoratyvinės dengiančiosios panelės (1), įtempimo mazgų (2) ir plieno lyno ar vielos stygų (3). Įtempimo mazgas (2) susideda iš cilindrinio laikiklio su anga, kurioje horizontaliai įrengtas cilindrinis įkaišas su angomis, į kurias įstatyti tvirtinimo-įtempimo varžtai, užfiksuoti veržlėmis, ir per kurias pravestos plieno lyno ar vielos stygos, einančios per varžtų galvutės griovelį. Dengiančioji panelė (1) susideda iš 1 - 10 tarpusavyje sujungtų juostų.
[EN] The invention relates to an industry of consumer goods. An object of the invention is to simplify a construction and to extand functional properties. A ledge consists of a decorative covering board (1), tension units (2) and a steel cable or wire strings (3). The tension unit (2) consists of a cilindrical holder with hole in which is horizontally placed a cilindrical finger with holes for fixing-tensioning bolts fixed by nuts. The steel cables or the wire strings are tightened through a groove on a head of the said nut. The covering board (1) consists of 1-10 interconnected strips.
[0001] Išradimas priklauso buitinių reikmių pramonei, būtent karnizams užuolaidų pakabinimui.
[0002] Žinomas karnizas, sudarytas iš kronšteino, kreipian-čiosios sijos su briauna ir kreipiančiosios sijos fiksa-toriaus, kuris yra įdėklo formos. Apatiniame kronšteino paviršiuje pagal visą jo ilgį yra trapecijos formos griovelis. Kreipiančiosios sijos fiksatoriuje pagal jo ilgį
[0003] yra taip pat trapecijos formos griovelis, į kurį įstatyta
[0004] .briauna. Montuojant karnizą fiksatorių įrengia ant briaunos, perstūmia nuo kronšteino išilgai briaunos, ir briau-
[0005] ną įstato į kronšteino griovelį. Po to fiksatorių perstū-mia išilgai briaunos link kronšteino ir į3tato į kronštei-no griovelį. Tokiu būdu kreipiančiąja siją fiksuoja kronš-teine. Kreipiančiojoje sijoje yra įrengti kabliukai užuo-laidų pakabinimui. Karnizas su dekoratyvine panele su-jungtas taip, kaip su juo sujungta kreipiančioji 3ija. (žr. buv. SU aut. liud. Nr.1621364, TPK A 47 H 1/02, 1991).
[0006] Žinomo karnizo trūkumai yra tie, kad nors ir konstruk-cija yra sudėtinga, bet funkcinės galimybės ribotos.
[0007] Išradimo tikslas - konstrukcijos supaprastinimas ir funkcinių galimybių išplėtimas.
[0008] Išradimo esmė yra ta, kad karnizas užuolaidų pakabinimui, susidedantis iš kreipiančiosios, jos tvirtinimo ele-mentų ir dekoratyvinės dengiančiosios panelės, sudarytas iš dengiančiosios panelės, susidedančios iš 1-10 tarpusavyje sujungtų juostų,; įtempimo ~iazgų, kurių kiekvienas susideda iš cilindrinio laikiklio su anga, kurioje horizontaliai įrengtas cilindrinis įkaišas su angomis, į ku-. rias įstatyti tvirtinimo-įtempimo varžtai (be angų), už-fiksuoti veržlėmis,ir per kurias pravestos plieno lyno ar vielos stygos, einančios per varžtų galvutės griovelį.
[0009] Išradimo esmė yra ta, kad cilindrinis įkaišas yra su angomis tvirtinimo-įtempimo varžtų įstatymui ir su įpjo-mis stygų pravedirnui.
[0010] Išradimo esmė yra ta, kad į cilindrinio įkaišo angas įstatyti tik tvirtinimo-įtempimo varžtai su angomis, per kurias pravesti stygų galai ir pritvirtinti užvyniojant ant varžto arba užspaudžiant kilpą prie varžto uždedant ant sutvirtinimo vietos vamzdelį ar grūdinto plieno verž-lę.
[0011] Išradimo esmė yra ta, kad dekoratyvinės dengiančiosios juostos tarpusavyje sujungtos apkabos formos su liežuvė-liais, skirtais sujungimui, jungiamosiomis ir kraštinėmis jungiamosiomis detalėmis.
[0012] Išradimo esmė yra ta, kad dekoratyvinė dengiančioji panelė yra iš medžio ar plastiko, ar cinkuotos, ar necinkuotos skardos.
[0013] Išradimo esmė yra ta, kad dekoratyvinė dengiančioji panelė pritvirtinta prie lubų, pritvirtinant kraštines jungiamąsias detales prie Įtempimo mazgų ar lubų medvarž-čiais.

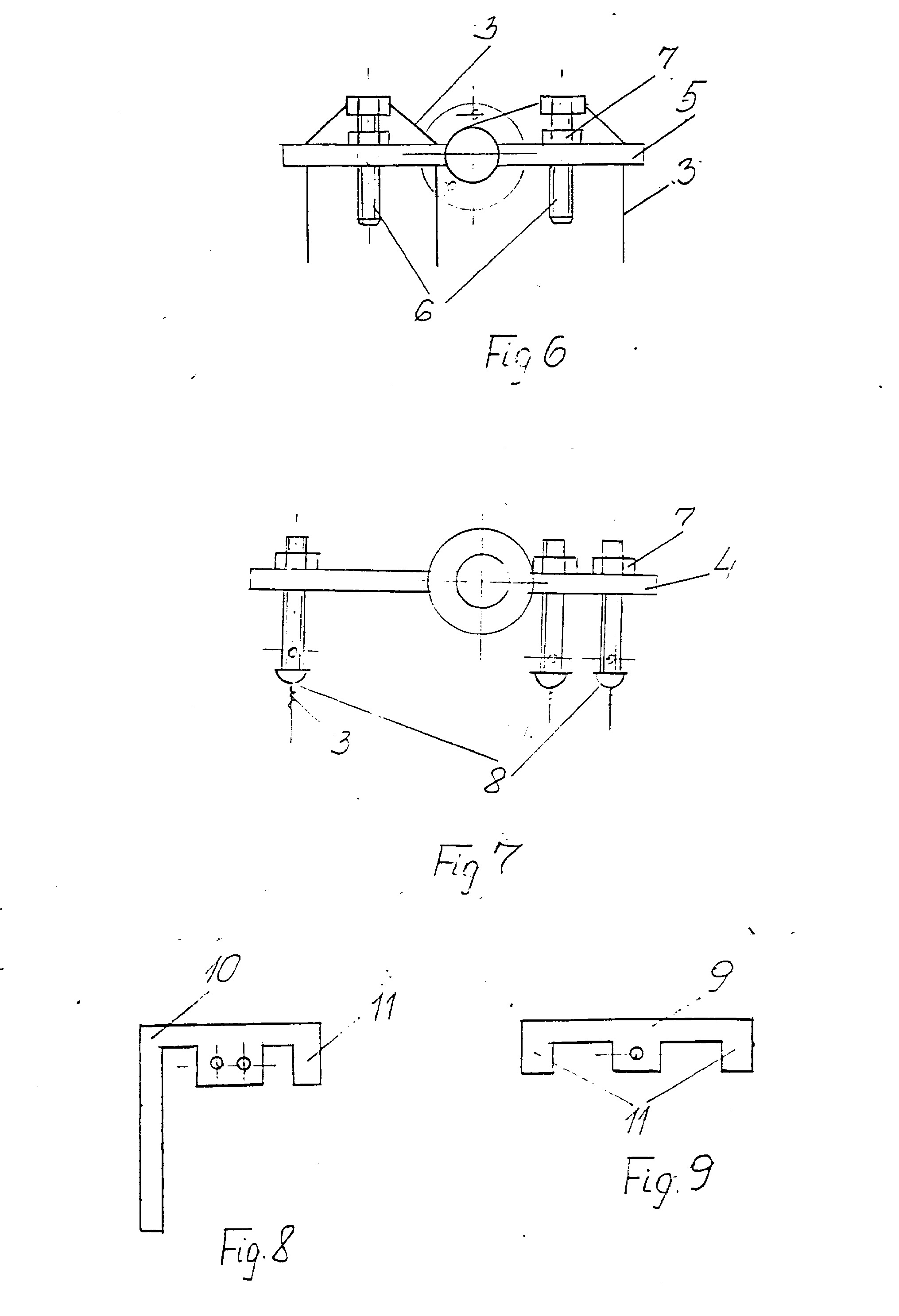

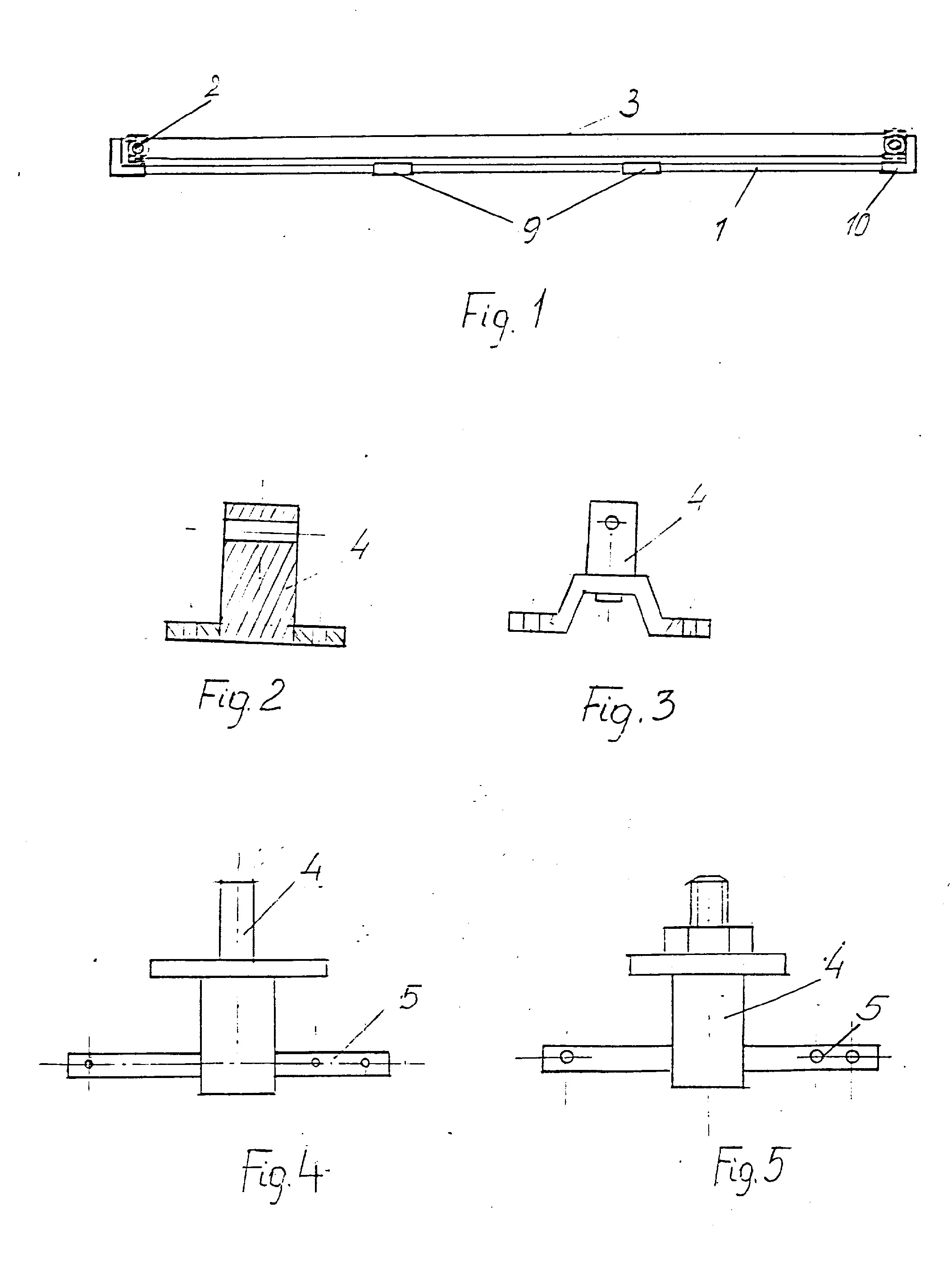

[0014] Pig.I- karnizo užuolaidų pakabinimui schema. Fig.2, 3-cilindrinis laikiklis, pritvirtinamas prie lubų medvarž-čiais. ?ig.4 — cilindrinis laikiklis, įkalamas į betonines lubas, su cilindriniu įkaišu. Fig.5 - cilindrinis laikiklis, įsukamas į medines lubas. Fig.6, 7 - įtempimo mazgai.
[0015] Fig.8 - jungiamoji detalė. Pig.9 - jungiamoji kraštinė
[0016] Karnizas užuulaidų pakabinimui sudarytas iš dekoratyvi-nės dengiančiosios panelės I, įtempimo mazgų 2 ir plieno lyno ar vielos stygų 3 (žr. Pig.I).
[0017] Įtempimo mazgas 2 susideda iš cilindrinio laikiklio su anga, įtvirtinamo betoninėse, medinėse, plastikinėse lubose (žr. Fig.2,' 3, 4, 5), cilindrinio įkaišo 5, įrengia-mo cilindrinio laikiklio angoje, su angomis, skirtomis stygų privedimui ir tvirtinimo-įtempimo varžtų 6» fiksuoja-mų veržlėmis 7, įstatymui.
[0018] Cilindriniame laikiklyje 4 gali būti įrengtas cilindrinis įkaišas 5 su angomis tvirtinimo-įtempimo varžtų 6 įsta-tymui ir su įpjovomis stygų pravedimui.
[0019] Vienai stygai nutiesti cilindrinio įkaišo nenaudoja.
[0020] Ją praveda per cilindrinio laikiklio angą, o stygos galus pritvirtina prie varžto užsukant ar užspaudžiant kilpą.
[0021] Cilindrinio įkaišo angose gali būti įstatyti tik tvirtinimo -į tempimo varžtai su angomis, skirtomis stygų galų
[0022] Dekoratyvinė dengiančioji panelė I sudaryta iš medžio ar plastiko, ar cinkuotos, ar necinkuotos skardos juostų, tarpusavyje sujugtų jungiamosiomis 9 ir kraštinėmis jungiamosiomis detalėmis 10. Kraštinės jungiamosios detalės 10 skirtos dekoratyvinės dengiančiosios panelės prijungi-mui prie įtempimo mazgų ar lubų medvaržčiais. Jungiamosios ir kraštinės jungiamosios detalės yra su liežuvėliais II, skirtais dekoratyvinių juostų sutvirtinimui (žr. Fig.8, 9).
[0023] Karnizas užuolaidų pakabinimui montuojamas sekančiai. Lubose įtvirtina cilindrinį laikiklį 4 įkalant ar pri-sukant medvaržčiais. Į cilindrinio laikiklio 4 angą įstato cilindrinį įkaišą 5 su angomis arba su angomis ir įpjovo-mis. Į vienas cilindrinio įkaišo angas įstato tvirtinimo-įtempimo varžtus 6. Juos fiksuoja veržlėmis 7. Per kitas cilindrinio įkaišo 5 angas praveda stygas 3. Stygų padėtį įtempimo mazge fiksuoja ne tik cilindrinio įkaišo 5 angos, bet ir varžtų 6 galvutėse esantys grioveliai.(žr. Fig.6).
[0024] Stygų galus užtvirtina cilindrinio įkaišo įpjovo-se arba juos užsuka ant stygos.
[0025] Jei į cilindrinio įkaišo angas įstate tvirtinimo-įtem-pimo varžtus .8 su angomis, tuomet stygas 3 praveda per angas, esančias varžtuose, jų galus užvynieja ant varžtų ar prie jų prispaudžia, o ant sujungimo vietos užmauna vamzdelį ar uždeda grūdinto plienQ veržlę.(žr. Fig. 7).
[0026] Įtvirtinus įtempimo mazgus 2, uždeda dekoratyvinę den-giančiąją panelę I ir ją pritvirtina prie lubų, pritvirtinant kraštinę jumgiamąją detalę prie įtempimo mazgų ar lu-bų medvaržčiais. Prieš tai į viena panelę jungiamosiomis
[0027] detalėmis 9 sujungia dekoratyvines juostas, užspaudžiant liežuvėlius.
[0028] Pareiškiamo išradimo privalumas tas, kad jo konstruk-cija ir elementai nesudėtingi ir pagaminti iš plieno teki-nimo ar štampavimo būdu. Be to, konstrukcijoje panaudoti cilindriniai laikikliai tinkami įtvirtinimui betoninėse, plastikinėse, medinėse ar kitokiose lubose. Tvirtinimo-įtempimo varžtai gali būti įrengti tik viename cilindriniame įkaišė (vienoje lango pusėje) ar dviejuose (abiejose lango pusėse), ar trijuose cilindriniuose įkaišuose, pri-klausomai nuo stygų ilgio ir jų pratiesimo linijos - tie-sė ar kampas.
1. Karnizas užuolaidų pakabinimui, susidedantis iš kreipiančiosios, skirtos užuolaidų kabliukų pakabinimui, jos tvirtinimo elementų ir ištisinės dengiančiosios pane-lės, besiskiriantis tuo, kad Jis sudarytas iš įtempimo mazgų, kurių kiekvienas susideda iš cilindrinio laikiklio su anga, kurioje horizontaliai įrengtas cilindrinis įkaišas su angomis, į kurias įstatyti tvirtinimo-įtempimo varžtai, užfiksuoti veržlėmis, ir per kurias pravestos plieno lyno ar vielos stygos, einančios per varžtų galvutės griovelį, bei dengiančiosios panelės, su-sidedančios iš I-IO tarpusavyje sujungtų juostų.
2. Karnizas užuolaidų pakabinimui pagal I punktą, besiskiriantis tuo, kad cilindrinio įkaišo išori-nėje dalyje ties angomis papildomai padarytos įpjovos sty-gų pravedimui.
3. Karnizas užuolaidų pakabinimui pagal I punktą, besiskiriantis tuo, kad į cilindrinio įkaišo angas įstatyti tik tvirtinimo-įtempimo varžtai su angomis, per kurias pravesti stygų galai ir pritvirtinti užvynio-jant ant varžto arba užspaudžiant kilpą prie varžto, už-dedant ant sutvirtinimo vietos vamzdelį ar grūdinto plieno veržlę.
4. Karnizas užuolaidų pakabinimui pagal I punktą, besiskiriantis tuo, kad dekoratyvinės dengian-čiosios juostos tarpusavyje sujungtos apkabos formos su liežuvėliais, skirtais sujungimui, jungiamosiomis ir kraš-tinėmis jungiamosiomis detalėmis.
5. Karnizas užuolaidų pakabinimui pagal I punktą, besiskiriantis tuo, kad dekoratyvinė dengiančio-ji panelė yra iš medžio ar plastiko, ar cinkuotos, ar necinkuotos skardos.
6. Karnizas užuolaidų pakabinimui pagal I punktą, besiskiriantis tuo, kad kraštinėse jungiamose detalėse yra angos, skirtos dekoratyvinės dengiančiosios panelės galų pritvirtinimui prie įtempimo mazgų ar lubų medvaržčiais.
7. Karnizas užuolaidų pakabinimui pagal I punktą, besiskiriantis tuo, kad jungiamosiose de-talėse yra angos, skirtos dekoratyvinės dengiančiosios panelės vidurinės dalies pritvirtinimui prie lubų med-varžčiais.
