[LT] Išradimas skirtas kodavimo įrenginiui, kuris leidžia vartotojui užšifruoti kelis keturženklius skaičius, susietus su keliais naudojamais įrenginiais, taip, kad juos dekoduoti gali tik vartotojas, žinantis vieną dekodavimo šifrą. Kodavimo įrenginį sudaro kietas pagrindas, prie kurio pasukamai pritvirtinti keturi ratukai, kiekvienas ratukas turi po penkis kodų langelius, kiekvienas iš jų skirtas įrašyti konkretaus kodo vieną skaitmenį, ir po vieną šifro langelį, skirtą sutapdinti su vartotojo sugalvotu įrenginio šifro skaitmenimis. Šifro skaitmenys užrašyti ratu ant pagrindo po ratukais, pradedant 0 ir baigiant 9, taip, kad sutaptų su šifro langeliu. Kiekvieno ratuko kiekvienas kodo langelis pažymėtas skirtingos spalvos perimetriniu žiedu. Visų keturių ratukų kodų langeliai, pažymėti sutampančia spalva, reiškia atitinkamą keturių skaitmenų kodą. Kadangi kiekvienas ratukas turi po penkis kodų langelius, iš viso galima užkoduoti penkis skirtingus keturženklius kodus. Įrenginys gali būti naudojamas kaip atskiras prietaisas arba gali būti inkorporuotas kaip sudėtinė žurnalų, kalendorių ir kitų panašių leidinių dalis.
[EN] The invention relates to an encryption device which allows a user to encrypt several four-digit numbers associated with several devices in use, so that they can only be decoded by a user who knows one decoding code. The encoder consists of a solid base to which four wheels are rotatably attached, each wheel having five code openings, each for recording one digit of a particular code, and one cipher opening for matching a user-generated device code. The digits of the cipher are written in a circle on the base under the wheels, starting with 0 and ending with 9, so as to coincide with the cipher opening. Each code opening on each wheel is marked with a differently coloured circumferential ring. The code openings on all four wheels, marked in a matching colour, represent the corresponding four-digit code. Because each wheel has five code openings, a total of five different four-digit codes can be encoded. The device may be used as a stand-alone device or may be incorporated as an integral part of magazines, calendars and other similar publications.
[0001] Išradimo sritis
[0002] Išradimas skirtas kodavimo įrenginiui, kuris leidžia vartotojui užšifruoti kelis keturženklius skaičius, susietus su keliais naudojamais įrenginiais, taip, kad juos dekoduoti gali tik vartotojas, žinantis vieną dekodavimo šifrą. Įrenginys gali būti naudojamas kaip atskiras prietaisas arba gali būti inkorporuotas kaip sudėtinė žurnalų, kalendorių ir kitų panašių leidinių dalis.
[0003] Technikos lygis
[0004] Šiais moderniais laikais daugelis mūsų naudoja įvairius įrenginius, daiktus ar prietaisus, kurių aktyvavimas ar atrakinimas susijęs su atitinkamo kodo, kurį žino tik to įrenginio vartotojas, įvedimu. Tai gali būti išmanaus telefono PIN kodas, tai gali būti kelioninio lagamino spynelės kodas, tai gali būti, pavyzdžiui, dviračio spynos kodas, tai gali būti atitinkamos taikomosios programėlės kodas ar skaitmeninis slaptažodis, tai gali būti banko kortelės PIN kodas ir pan. Kad nepamirštume tų kodų, turime arba juos įsiminti, kas nėra paprasta, kai jų tiek daug, arba kažkur užsirašyti. Tačiau pastaruoju atveju yra rizika, kad atvirai užrašytas kodas gali patekti į netinkamas rankas.
[0005] JAV patente Nr. US3864857 aprašytas įrenginys, skirtas užrašyti ir, kai to prireikia, priminti telefono numerį. Tai mažas, paprastas ir nebrangus mechaninis įrenginys, kuriame ant vieno veleno užmauta keletas ratukų su užrašytais skaitmenimis ant jų išorinės briaunos paviršiaus, ratukai išsikiša pro langelį, išpjautą įrenginyje, atvaizduodami tam tikrą skaičių seką. Vartotojas paprasčiausiai turi pasukti nuosekliai išdėstytus skaitmeninius ratukus taip, kad jie atvaizduotų pageidaujamą ateityje priminti telefono numerį.
[0006] Įrenginio trūkumas ‒ juo tegalima įrašyti vieną skaitmeninį kodą.
[0007] Kitas kodavimo įrenginys aprašytas JAV patente Nr. US1271000. Tai mechaninis kelių pasukamų diskų kodavimo įrenginys, leidžiantis užkoduoti ir vėliau dešifruoti ištisus pranešimus. Įrenginį sudaro keli pasukami diskai su raidynu, sumontuoti korpuse.
[0008] Vis dėlto, įrenginio konstrukcija yra techniškai sudėtinga, be to, būdamas pagamintas iš metalo, yra gana sunkus ir nepatogus naudoti.
[0009] Trumpas išradimo esmės aprašymas
[0010] Šio išradimo tikslas ‒ pateikti paprastą kodavimo įrenginį, kuris gali būti pagamintas iš plastiko ar kartono, leidžiantį užkoduoti iki penkių keturženklių kodų. Įrenginys gali būti naudojamas kaip atskiras prietaisas arba gali būti inkorporuotas kaip sudėtinė žurnalų, kalendorių ir panašių leidinių dalis.
[0011] Kodavimo įrenginį sudaro kietas pagrindas, prie kurio pasukamai pritvirtinti keturi ratukai, kiekvienas ratukas turi po penkis iškirstus langelius, kiekvienas iš jų skirtas įrašyti konkretaus kodo vieną skaitmenį, ir po vieną iškirstą langelį, skirtą sutapdinti su vartotojo sugalvotu įrenginio šifru. Šifro skaitmenys užrašyti ratu ant pagrindo po ratukais, pradedant 0 ir baigiant 9, taip, kad sutaptų su šifro langeliu.
[0012] Kiekvieno ratuko kiekvienas kodo langelis pažymėtas skirtingos spalvos perimetriniu žiedu. Visų keturių ratukų kodų langeliai, pažymėti sutampančia spalva, reiškia atitinkamą keturių skaitmenų kodą. Kadangi kiekvienas ratukas turi po penkis kodų langelius, iš viso galima užkoduoti penkis skirtingus keturženklius kodus.
[0013] Brėžinių paveikslų aprašymas
[0014] Toliau išradimas bus aprašytas su nuoroda į pridedamus paveikslus, kuriuose:

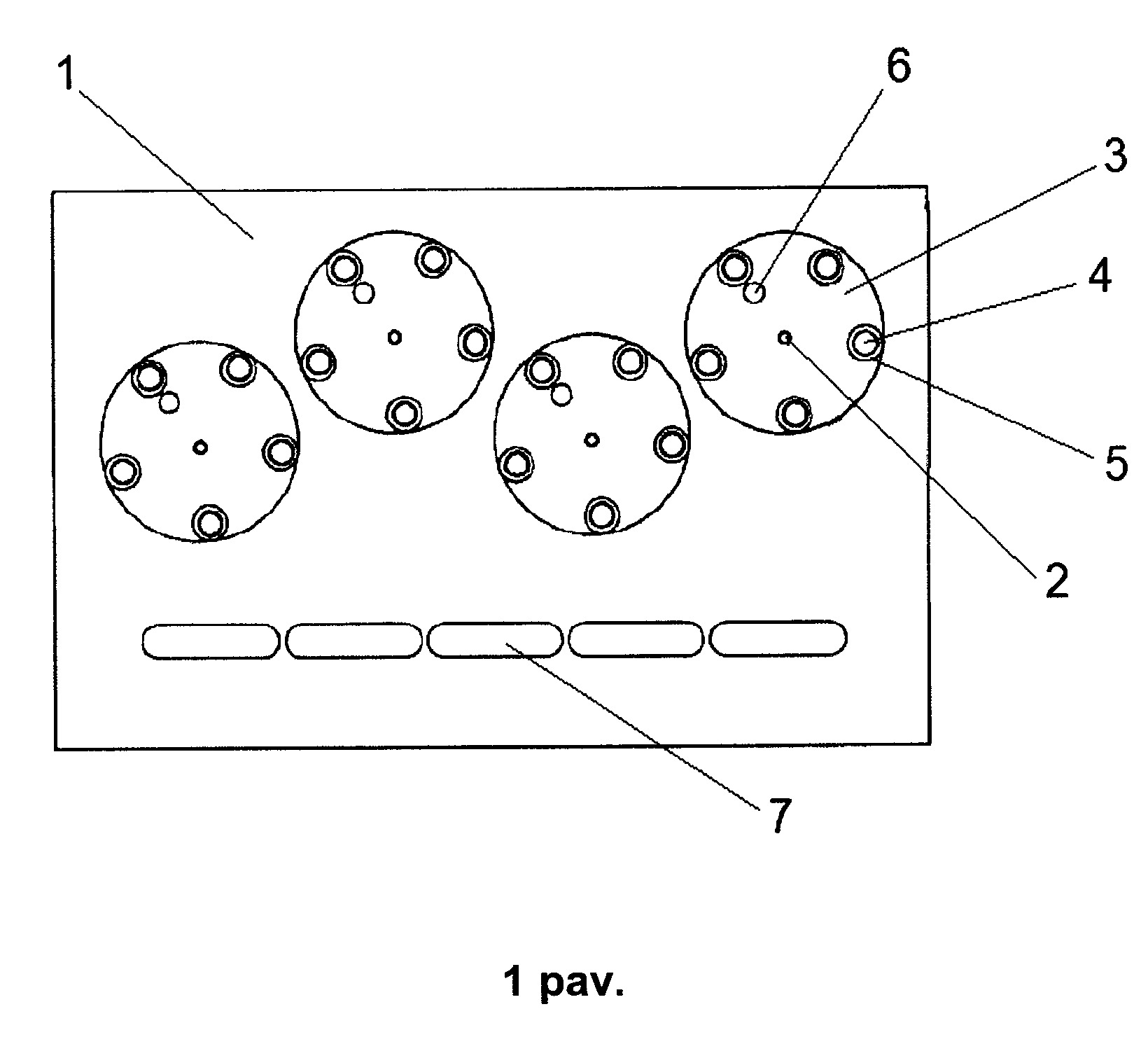

[0015] 1 pav. yra bendras šio išradimo kodavimo įrenginio vaizdas;

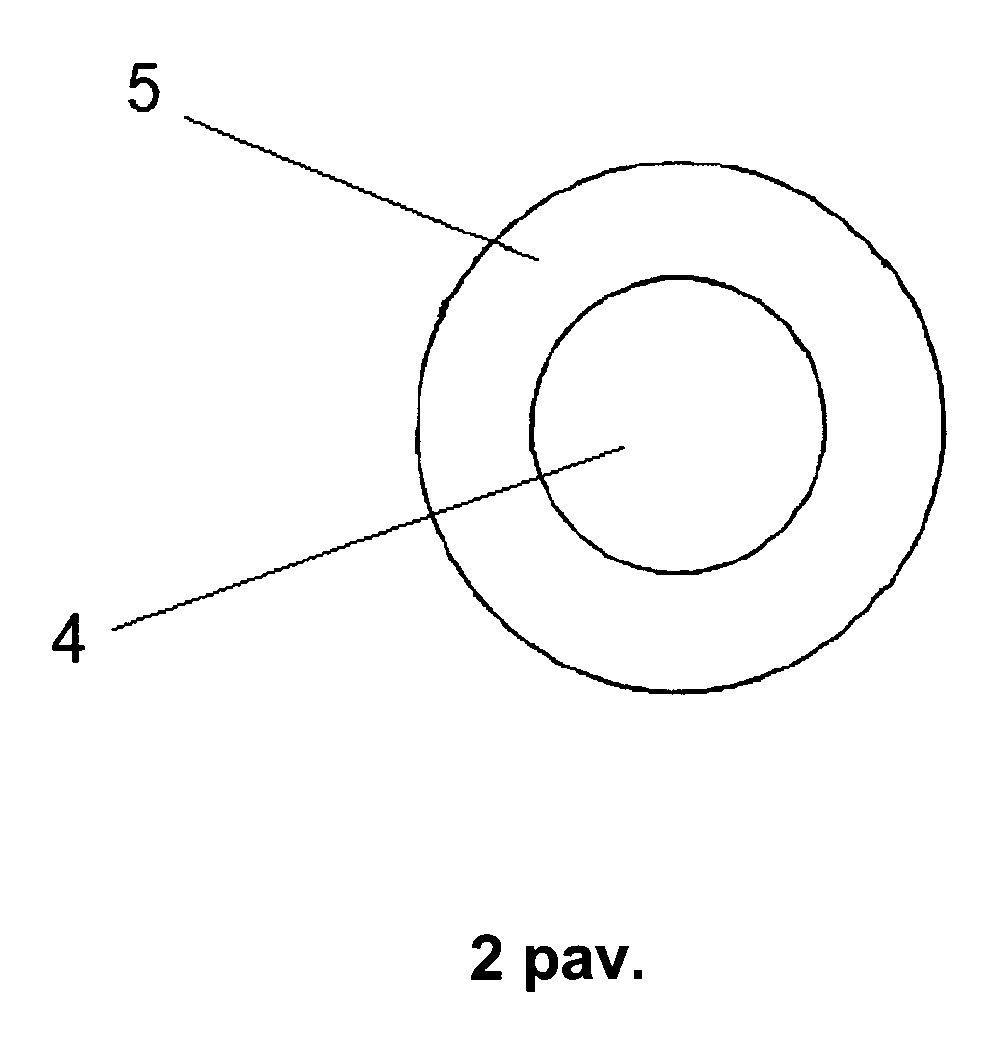

[0016] 2 pav. pateiktas kodavimo įrenginio vieno iš kodų langelio vaizdas;

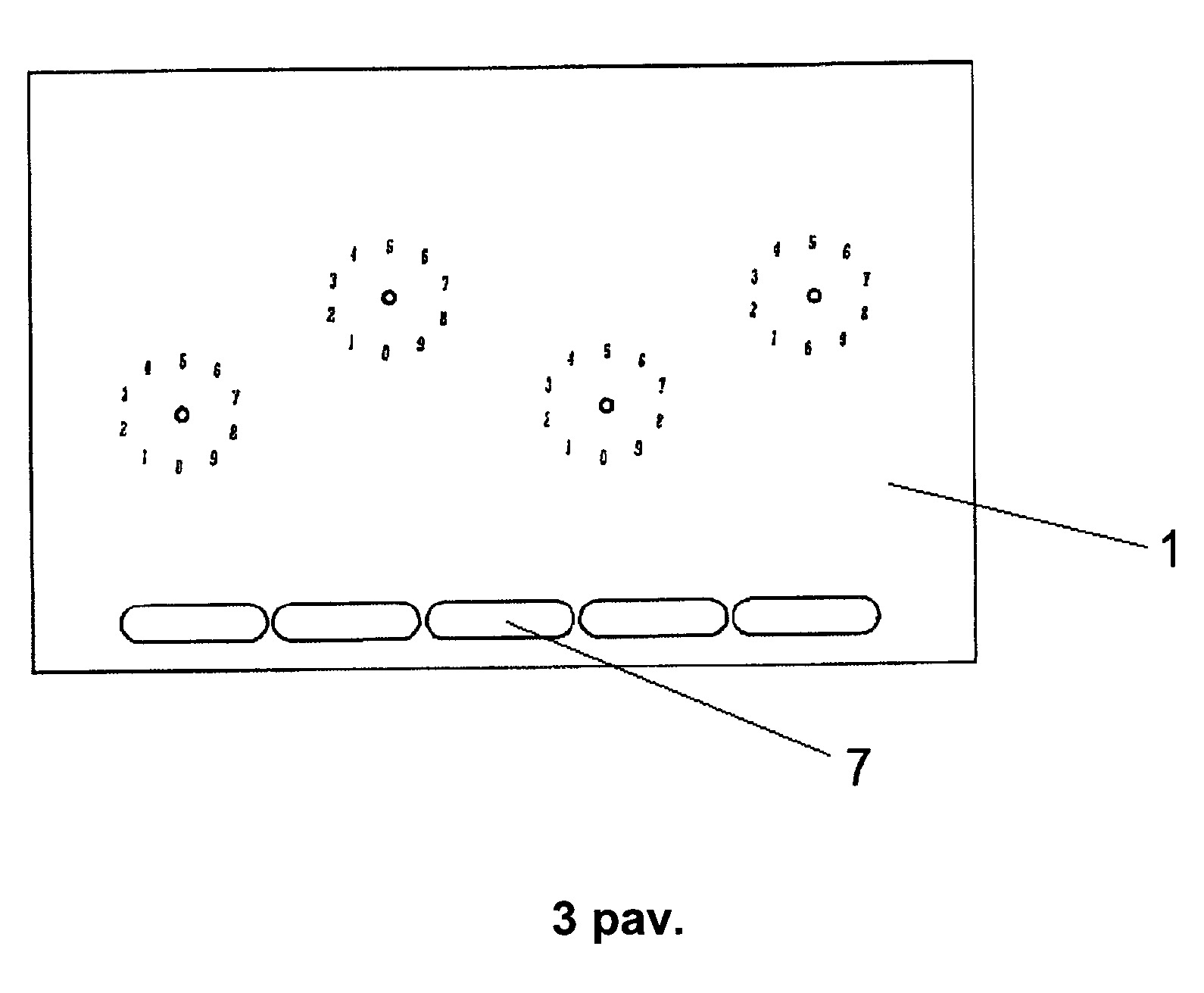

[0017] 3 pav. pateiktas kodavimo įrenginio pagrindo vaizdas.
[0018] Išsamus išradimo aprašymas
[0019] Kaip parodyta 1-3 paveiksluose, šio išradimo kodavimo įrenginį sudaro kietas pagrindas 1, prie kurio yra pasukamai apie ašį 2, geriausiai ‒ kniede, pritvirtinti keturi identiški ratukai 3. Tiek pagrindas 1, tiek ratukai 3 gali būti pagaminti iš plastiko ir/ar kartono arba jų derinio.
[0020] Ratukuose 3 iškirsti penki kodų langeliai 4, išdėstyti tolygiai apskritimu. Kiekvieno ratuko 3 kiekvienas kodų langelis 4 pažymėtas skirtingos spalvos žiedu 5. Vadinasi, kiekviename ratuke 3 yra penki kodų langeliai 4, turintys skirtingų spalvų žiedus 5. Visuose ratukuose 3 panaudotos tos pačios langelių 4 spalvos 5.
[0021] Kiekvienas kodavimo įrenginio ratukas 3 turi papildomą šifro langelį 6, kurio padėtis, sukant ratuką 3 apie ašį 2, sutampa su skaičiais 0 ... 9, užrašytais apskritimu ant kodavimo įrenginio pagrindo 1.
[0022] Kodavimo įrenginio apačioje yra apibrėžti penki pailgi langeliai, nuspalvinti penkiomis skirtingomis spalvomis, sutampančiomis su kodų langelių 4 žiedų 5 spalvomis.
[0023] Kodų įrenginio naudojimas
[0024] Norėdami įrašyti kažkokio įrenginio kodą ar visų penkių įrenginių kodus, kiekvieną kodavimo įrenginio ratuką 3 pasukame taip, kad visų keturių ratukų 3 langeliai 6 paeiliui sutaptų su mūsų sugalvotu keturženkliu šifru, kuris vėliau bus naudojamas dekoduoti tuos pačius penkis keturženklius kodus. Tuomet į visų keturių ratukų 3 keturis kodų langelius 4, turinčius vienodos spalvos žiedus 5, įrašome reikalingą išsaugoti ar prisiminti keturženklį kodą. Sutampančios spalvos langeliai 4 reiškia vieną kodą. Kadangi turime penkių skirtingų spalvų langelius 4, tai į juos galime iš viso įrašyti penkis keturženklius kodus. Skaičiai užrašomi ant kodavimo įrenginio pagrindo 1.
[0025] Dabar pasukame kodavimo įrenginio ratukus 3 taip, kad šifro langeliai 6 sutaptų su kitais pagrindo 1 skaičiais nuo 0 iki 9, ir ratukų 3 langeliuose 4 įrašome bet kokius sugalvotus skaičius. Ir taip darome tol, kol užpildome visas tuščias ratukų 3 langelių 4 pozicijas, atitinkančias kiekvieno ratuko 3 langelio 6 padėtis nuo 0 iki 9. Šie skaičiai nebus naudojami, jie reikalingi tam, kad būtų užpildyti tušti langelių 4 laukeliai ir nebūtų galima atsekti kodavimo sekos.
[0026] Pagrindo 1 laukeliuose 7, kurių spalvos atitinka ratukų 3 langelių 4 spalvas 5, galima užrašyti kam kokia spalva, o tuo pačiu ‒ ir tą spalvą atitinkantis keturženklis kodas, yra priskirti. Pavyzdžiui, telefonas, lagaminas, namų signalizacija ir pan.
[0027] Norėdami pamatyti keturženklius kodus, pasukame kodavimo įrenginio ratukus 3 taip, kad visų keturių ratukų 3 langeliai 6 sutaptų su mūsų pirminiu sugalvotu šifru. Tuomet ratukų langeliuose 4, pažymėtuose vienodos spalvos žiedais 5, pamatysime visus penkis tikruosius dešifruotus kodus.
1. Kodavimo įrenginys, apimantis pasukamus diskus, skirtus užkoduoti ir dekoduoti kodus, b e s i s k i r i a n t i s tuo, kad susideda iš:
1) pagrindo (1);
2) keleto ratukų (3), pasukamai pritvirtintų prie pagrindo (1), turinčių po keletą tolygiai apskritimu išdėstytų kodavimo langelių (4) ir po vieną šifro langelį (6);
3) keleto laukelių (7), skirtų identifikuoti koduojamą prietaisą.
2. Įrenginys pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad ratukai (3) yra pasukamai pritvirtinti prie pagrindo (1) kniedėmis (2).
3. Įrenginys pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad kiekvieno ratuko (3) šifro langelio (6) padėtis, sukant ratuką (3) apie ašį (2), sutampa su skaičiais 0 ... 9, užrašytais apskritimu ant kodavimo įrenginio pagrindo (1).
4. Įrenginys pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad vieno ratuko (3) kodavimo langeliai (4) yra pažymėti skirtingomis spalvomis (5) ir kad visuose ratukuose (3) panaudotos tos pačios langelių (4) spalvos (5).
5. Įrenginys pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad laukeliai (7) nuspalvinti tomis pačiomis, kaip ir ratukų (3) langeliai (4), spalvomis.
6. Įrenginys pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad ratukų (3) yra keturi.
7. Įrenginys pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad langelių (4) yra penki.
8. Įrenginys pagal 1 ir 7 punktus, b e s i s k i r i a n t i s tuo, kad yra skirtas užkoduoti penkis keturženklius kodus.
9. Įrenginys pagal bet kurį ankstesnį punktą, b e s i s k i r i a n t i s tuo, kad yra pagamintas iš plastiko, kartono ar jų derinio.
