[LT] Išradimas yra iš elektrotechnikos pramonės, gaminančios dviejų tarifų indukcinius elektros skaitiklius.@Išradimo tikslas yra sukurti tarifų perjungimo mechanizmą, veikiantį autonomiškai, nedarantį įtakos elektros skaitiklio paklaidoms ir patikimai perjungiantį tarifus net tada, kai neveikiančio tarifo fiksatorius pataiko į krumpliaračio viršūnę.@Elektros skaitiklio tarifų perjungimo mechanizme, turinčiame tarifus perjungiančią svirtį su įmontuotu joje velenėliu su krumpliaračiu, pakaitomis kontaktuojančiu su pagrindinio arba lengvatinio tarifų būgnelių eilėmis, ir svirties perjungimo įtaisą, nauja yra tai, kad svirties perjungimo įtaisą sudaro poliarizuota relė, turinti pastovų magnetą ir pasukamą inkarą ir kuri svirtį iš pagrindinio tarifo padėties į lengvatinio tarifo padėtį ir atgal perjungia padavus trumpalaikį elektros impulsą iš autonominio elektros šaltinio per valdymo schemą pagal elektroninio laikrodžio komandą; poliarizuotos relės inkaras, veikiamas pastovaus magneto, per jungiančią grandį laiko svirtį pagrindinio arba lengvatinio tarifų padėtyse.@Be to, valdymo schema padaryta taip, kad, sumažėjus autonominio maitinimo šaltinio įtampai iki kritinės ribos, į poliarizuotąrelę paduodami tik vieno poliaringumo impulsai, perjungiantys mechanizmą į pagrindinio tarifo padėtį.@Elektroninis laikrodis, valdymo schema ir autonominis maitinimo šaltinis sumontuoti ant vertikaliąašį turinčių šarnyrų, palengvinančių priėjimą prie elektros skaitiklio elementų.@Tarifus perjungiančioje svirtyje sumontuoti spyruokliuojantys fiksatoriai.
[EN] The invention relates to an electrical industry, producing two-tariffs electricity induction meters. An object of the invention is to provide a tariff-switching device, acting automatically and not having influence on a meter error and switching tariffs security even if fixing arm of not acting tariffs did not hit on a top of a gear wheel. The tariff-switching device has a tariff-switching lever with a roller and a gear wheel mounted therein, contacting with rows of drums of the main or reduced tariffs selectyvelly and has a lever switching mechanism. According to the present invention, the lever switching mechanism consists of a polarized relay having a permanent magnet and a turned armature. The polarized relay turns the lever from a position of the main tariff to a position of the reduced tariff and back when a short-term electric pulse is applied from a self-contained electric source through a control circuit according to command of an electronical clock. The armature of the polarized relay being exposed by the permanent magnet hold the lever at the positions of the main tariff or the reduced tariff through the connecting element. Besides, the control circuit is made so that if a voltage of the self-contained feed source is reduced to a critical limit only pulses of a single polarization are fed to the polarized relay switching the device to the position of the main tariffs. The electronical clock, the control circuit and the self-contained feed source are mounted on hinges having a vertical axis which make easier an access to elements of electricity meter. Spring-load locks are mounted on the lever of tariff-switching.
[0001] išradimas yra iš elektrotechnikos pramonės, gaminančios dviejų tarifų indukcinius elektros skaitiklius.
[0002] Žinomi tarifų perjungimo mechanizmai, aprašyti A.M. Iliukevič knygoje "Elektros skaitikliai" (rusų kalba), M.: Gosenergoizdat, 1963, 357 pusi. Šie mechanizmai turi tarifus perjungiančią svirtį, pakaitomis kinematiškai sujungiančią elektros skaitiklio skaičiavimo mechanizmo pirminio velenėlio krumpliaratį su pagrindinio arba lengvatinio tarifų parodymus registruojančių būgnelių eilių krumpliaračiais. Svirtį perjungia tiesialinijinį judesį turintis elektromagnetinis įtaisas. Čia tarifas iš pagrindinio į lengvatinį perjungiamas paduodant įtampą lengvatinio tarifo galiojimo laikui. Į pagrindinio tarifo padėtį svirtis grįžta savo svorio veikiama atjungus įtampą.
[0003] Šioje konstrukcijoje neįmanoma naudotis autonominiu elektros srovės šaltiniu, įmontuotu į elektros skaitiklio vidų, nes dėl palyginti didelio elektros energijos suvartojimo neįmanoma garantuoti perjungimo per laiką nuo elektros skaitiklio instaliavimo iki patikrinimo po 8 - 10 metų. Esant įtampai elektromagnetiniame perjungimo įtaise, dėl sukurto elektromagnetinio lauko gaunamos elektros skaitiklio papildomos paklaidos, veikiant lengvatiniam tarifui, ir tuo pat metu padidėja elektros energijos sunaudojimas pačiame elektros skaitiklyje. Be to, esant elektros tinklo įtampos svyravimams (pvz., žaibo iškrovos metu), yra pavojus pakenkti tarifų perjungimo mechanizmą.
[0004] Išradimo tikslas yra sukurti tarifų perjungimo mechanizmą, veikiantį autonomiškai, nedarantį įtakos elektros skaitiklio paklaidoms ir nedidinantį elektros energijos sunaudojimo veikiant lengvatiniam tarifui, be to, telpantį elektros skaitiklio viduje ir nereaguojantį į įtampos svyravimus elektrą tiekiančiose linijose, leidžiantį patogiai prieiti prie elektros skaitiklio reguliavimo elementų, patikimai perjungiantį tarifus net tada, kai neveikiančio tarifo fiksatorius pataiko į krumpliaračio krumplio viršūnę.
[0005] Nurodytas tikslas pasiekiamas tuo, kad žinomame elektros skaitiklio tarifų perjungimo mechanizme, turinčiame tarifus perjungiančią svirtį su įmontuotu joje velenėliu su krumpliaračiu, pakaitomis kontaktuojančiu su pagrindinio arba lengvatinio tarifų būgnelių eilėmis, ir svirties perjungimo įtaisą, minėtą įtasą sudaro poliarizuota relė, turinti pastovų magnetą ir pasukamą inkarą ir kuri svirtį iš pagrindinio tarifo padėties į lengvatinio tarifo padėtį ir atgal perjungia padavus trumpalaikį elektros impulsą iš autonominio elektros šaltinio per valdymo schemą pagal elektroninio laikrodžio komandą; poliarizuotos relės inkaras, veikiamas pastovaus magneto, per jungiančią grandį laiko svirtį pagrindinio arba lengvatinio tarifų padėtyse. Tai sumažina elektros skaitiklio paklaidą, nedidina elektros energijos sunaudojimo.
[0006] Be to, valdymo schema padaryta taip, kad, sumažėjus autonominio maitinimo šaltinio įtampai iki kritinės ribos, į poliarizuotą relę paduodami tik vieno poliaringumo impulsai, perjungiantys mechanizmą į pagrindinio tarifo padėtį. Tai garantuoja, kad, nusilpus autonominiam elektros šaltiniui, liks įjungtas pagrindinis tarifas.
[0007] Elektroninis laikrodis, valdymo schema ir autonominis maitinimo šaltinis sumontuoti ant vertikalią ašį turinčių šarnyrų, palengvinančių priėjimą prie elektros skaitiklio reguliavimo elementų.
[0008] Tarifus perjungiančioje svirtyje sumontuoti spyruokliuojantys fiksatoriai, sustabdantys tuo metu neveikiančio tarifo būgnelio eilės krumpliaratį taip, kad, net atsitiktinai fiksatoriui pataikius į krumpliaračio krumplio viršūnę, dėl fiksatoriaus tamprios deformacijos įvyksta patikimas tarifų perjungimas.

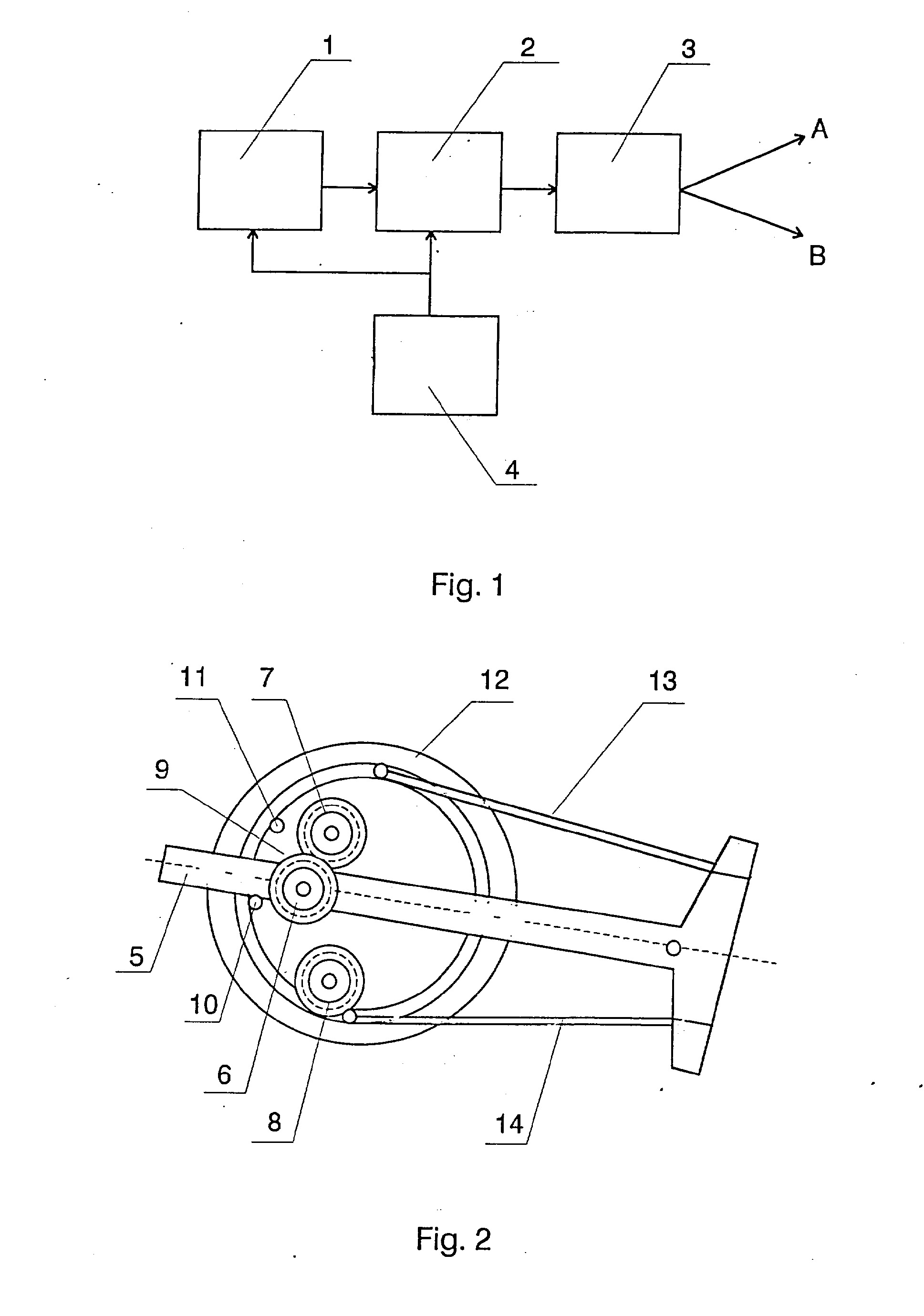

[0009] Fig. 1 pavaizduota mechanizmo blokinė schema; Fig. 2 - tarifus perjungianti svirtis su poliarizuotos relės
[0010] Mechanizmą sudaro elektroninis laikrodis 1, valdymo schema 2, poliarizuota relė 3 ir maitinimo šaltinis 4. Sąlyginiai A ir B pažymėjimai atitinka pagrindinio arba lengvatinio tarifų būgnelių eiles (Fig. 1). Fig.
[0011] 2 pavaizduota tarifus perjungianti svirtis 5 su vedančiuoju
[0012] krumpliaračiu 6, vedamieji krumpliaračiai 7 ir 8, skirti atitinkamai pagrindinio ir lengvatinio tarifų būgnelių eilėms, poliarizuotos relės inkaras 9 su svirtį 5 apglėbiančiais pirštais 10 ir 11, poliarizuotos relės žiedinis pastovus magnetas 12 bei spyruokliuojantys fiksatoriai 13 ir 14.
[0013] Elektros skaitiklio tarifų perjungimo mechanizmas veikia taip: Elektroninis laikrodis 1 (Fig. 1), dirbdamas pagal iš anksto numatytą programą, atitinkamais laiko momentais paduoda signalą į valdymo schemą 2. Valdymo schemos 2 impulsų generatorius suformuoja atitinkamos trukmės ir poliaringumo impulsą, kuris paduodamas į poliarizuotą relę 3. Relė 3, gavusi impulsą, perjungia skaičiavimo mechanizmą įjungdama arba pagrindinio tarifo būgnelių eilę A , arba lengvatinio tarifo būgnelių eilę B, kaip numatyta elektroninio laikrodžio 1 programoje. Laikrodis 1 ir valdymo schema 2 maitinami iš autonominio ilgaamžio šaltinio 4. Senstant maitinimo šaltiniui 4, kuomet įtampa nukrenta žemiau normos, valdymo schema 2 nustoja formuoti impulsus, kurie perjungia skaičiavimo mechanizmą į lengvatinio tarifo padėtį. Tokiu būdu nuo to momento pradeda dirbti tik pagrindinio tarifo būgnelių eilė.
[0014] Elektroninis laikrodis 1, valdymo schema 2 ir maitinimo šaltinis 4 sumontuoti ant vertikalią ašį turinčio šarnyro, pritvirtinto prie elektros skaitiklio stovo ir leidžiančio juos pasukti ir tuo sudaryti patogų priėjimą prie elektros skaitiklio reguliavimo elementų.
[0015] Padavus trumpalaiki impulsą į poliarizuotą relę 3, tarifų perjungimas vyksta taip: Relės inkaras 9 (Fig. 2) pasisuka reikiamu kampu ir pirštais 10 bei 11 pasuka svirtį 5, tuo kinematiškai sujungdamas vedantį krumpliaratį 6 su vedamaisiais krumpliaračiais 7 arba 8, kurie pastoviai kinematiškai sujungti su pagrindinio ir atitinkamai lengvatinio tarifų būgnelių eilėmis. Nustojus veikti trumpalaikiam elektros impulsui, svirtis 5 reikiamoje padėtyje palaikoma pastovaus magneto 12 magnetinių jėgų sukimo momentu. Tuo pat metu spyruokliuojantys fiksatoriai 13 ir 14 atitinkamai sustabdo neveikiančio tarifo būgnelių eilę. Fiksatorių 13, 14 elastingumas parenkamas priklausomai nuo relės 3 magneto 12 jėgos sukuriamo sukimo momento taip, kad net pataikius fiksatoriumi į krumplio viršūnę įvyksta patikimas krumpliaračių sukibimas.
[0016] Nauja elektros skaitiklio tarifų perjungimo mechanizmo konstrukcija pašalina papildomą elektros skaitiklio paklaidą nuo įjungto perjungimo mechanizmo, veikiant lengvatiniam tarifui, veikia patikimai ir saugiai.
1. Elektros skaitiklio tarifų perjungimo mechanizmas, sumontuotas ant stovo ir turintis svirtį su vedančiuoju krumpliaračiu, kinematiškai pakaitomis kontaktuojančiu su skirtingų tarifų būgnelių krumpliaračiais, ir minėtos svirties perjungimo įtaisą, besiskirian t i s tuo, kad svirties perjungimo įtaisą sudaro poliarizuota relė, veikianti nuo trumpalaikio elektros impulso ir turinti pasukamą inkarą, skirtą pasukti svirtį kontaktui su vienu ar kitu tarifų būgnelių krumpliaračiu ir skirtą išlaikyti svirtį kraštutinėse padėtyse, veikiant relės pastoviam magnetui, autonominis elektros šaltinis, per elektroninį laikrodį ir valdymo schemą sujungtas su minėta poliarizuota rele.
2. Tarifų perjungimo mechanizmas pagal 1 punktą, b e s i s k i r i antis tuo, kad valdymo schema turi elementus, įvertinančius maitinimo šaltinio įtampą ir nutraukiančius perjungimui į lengvatinį tarifą reikalingų elektros impulsų formavimą.
3. Tarifų perjungimo mechanizmas pagal 1-2 punktus, b e s i s k i r i a n t i s tuo, kad elektroninis laikrodis, valdymo schema ir autonominis maitinimo šaltinis sumontuoti ant šarnyrų, turinčių vertikalią ašį ir pritvirtintų prie elektros skaitiklio stovo.
4. Tarifų perjungimo mechanizmas pagal 1-3 punktus, b e s i s. k i r i a n t i s tuo, kad svirtyje įmontuoti spyruokliuojantys fiksatoriai, skirti sustabdyti tuo metu neveikiančio tarifo krumpliaratį ir kurių stangrumas suderintas su relės pastovaus magneto sukuriamų jėgų sukimo momentu.
. k i r i a n t i s tuo, kad svirtyje įmontuoti spyruokliuojantys fiksatoriai, skirti sustabdyti tuo metu neveikiančio tarifo krumpliaratį ir kurių stangrumas suderintas su relės pastovaus magneto sukuriamų jėgų sukimo momentu.
