[LT] Išradimas priklauso mašinų gamybos pramonei.@Perjungimo velenėlio perstūmimo būdas pasižymi tuo, kad valdoma šakutė tiktai pavaros perjungimo metu perstumia, žingsniu perjungiant pavarą arba pusę žingsnio išjungiant arba įjungiant pavarą, pavarų perjungimo velenėlį veleno atžvilgiu, prisiartindama prie jo ir užkabindama jį už apskritiminio griovelio, kuris būna šakutės pradinės neutralios padėties plokštumoje arba per pusę žingsnio šone nuo jos, priešingoje būsimo perjungimo krypčiai pusėje, iki velenėlio užfiksavimo, ir, tiktai baigus jungimą, grįžta į pradinę neutralią padėtį, palikusi perjungimo velenėlį perstumtoje padėtyje.
[EN] The invention relates to the engineering industry. A method for moving of a switching shaft consists of the following steps: a controllable fork moves only in the drive switching movement - moving the drive in a pitch or a half pitch by switching off or switching on the drive - the switching shaft of the drive with respect to an axle by approaching it and by meshing with it by a round groove, which is disposed in the plane of the starting neutral position of the fork or in a half pitch on the side of it, in the opposite part to a future switching direction, till fixing of the shaft, and then conecting being finished comes back to the starting neutral position, leawing the switching shaft in the shift position.
[0001] Išradimas skirtas besisukančio pavarų perjungimo vele - nėlio motociklų pavarų perjungimo mechanizmuose,kaip turinčiuo-
[0002] Žinomas besisukančio pavarų perjungimo velenėlio už apskritiminio perstūmimo griovelio perstūmimo atžvilgiu veleno valdoma šakute būdas,kuriame valdoma šakutė pastoviai kontak - tuodama su apskritiminiu velenėlio perstūmimo grioveliu pava-
[0003] rų perjungimo metu perstumia velenėlį reikiama kryptimi ir at-stumu, vadinamu žingsniu,kiekvieno perjungimo pabaigoje grįž -
[0004] limo procesas,o veleno viduje turi būti vykdomas papildomas pavaros perjungimo valdymas.
[0005] lio už apskritiminio perstūmimo griovelio perstūmimo atžvilgiu veleno valdoma šakute būdas,kur valdoma šakutė pastoviai kon - taktuoja su apskritiminiu velenėlio perstūmimo grioveliu ir pa-varų perjungimo me'tu perstumia velenėlį reikiama kryptimi ir žingsniu iki velenėlio užfiksavimo minkšta fiksacija su velenu, kiekvieno perjungimo pabaigoje užimdama vis naują padėtį.
[0006] Šio būdo trūkumas yra tas,kad vykstant nuolatiniam ša - kūtės su velenėliu kontaktavimui darbo metu vyksta trinties ir dilimo procesas,o šakutė po kiekvienos pavaros įjungimo užima vis naują padėtį,kas praplečia šakutės darbui reikalingą zoną
[0007] ir mažina kompaktiškumą. LT 4527 B
[0008] kl.B62M25/06
[0009] Išradimo tikslas glūdi trinties ir dilimo darbo metu proceso pašalinime ir darbo zonos kompaktiškumo gerinime. Užsibrėžtas tikslas pasiekiamas tuo ,kad perjungimo velenėlio perstūmimo būdas,susidedantis iš to,kad besisukantis velenėlis perstumiamas norima kryptimi ir žingsniu atžvilgiu veleno vai ■>-domos šakutės pagalba užkabinusios veleną už apskritiminio griovelio su velenėlio užfiksavimu atžvilgiu veleno perstūmimo pabaigoje vykdomas taip,kad tiktai pavaros perjungimo metu valdoma šakutė perstumia žingsniu perjungiant pavarą arba pusę žingsnio išjungiant arba įjungiant pavarą pavarų perjungimo ve-lenėlį veleno atžvilgiu,prisiartindama prie jo ir užkabindama jį už apskritiminio griovelio,kuris randasi šakutės pradinės neutralios padėties plokštumoje arba per pusę žingsnio šone nuo jos priešingoje būsimo perstūmimo krypčiai pusėje iki perjungimo velenėlio atžvilgiu veleno užfiksavimo ir tiktai baigus jungimą grįžta į pradinę neutralę padėtį,palikusi perjungimo ve-lenėlį perstumtoje vietoje.

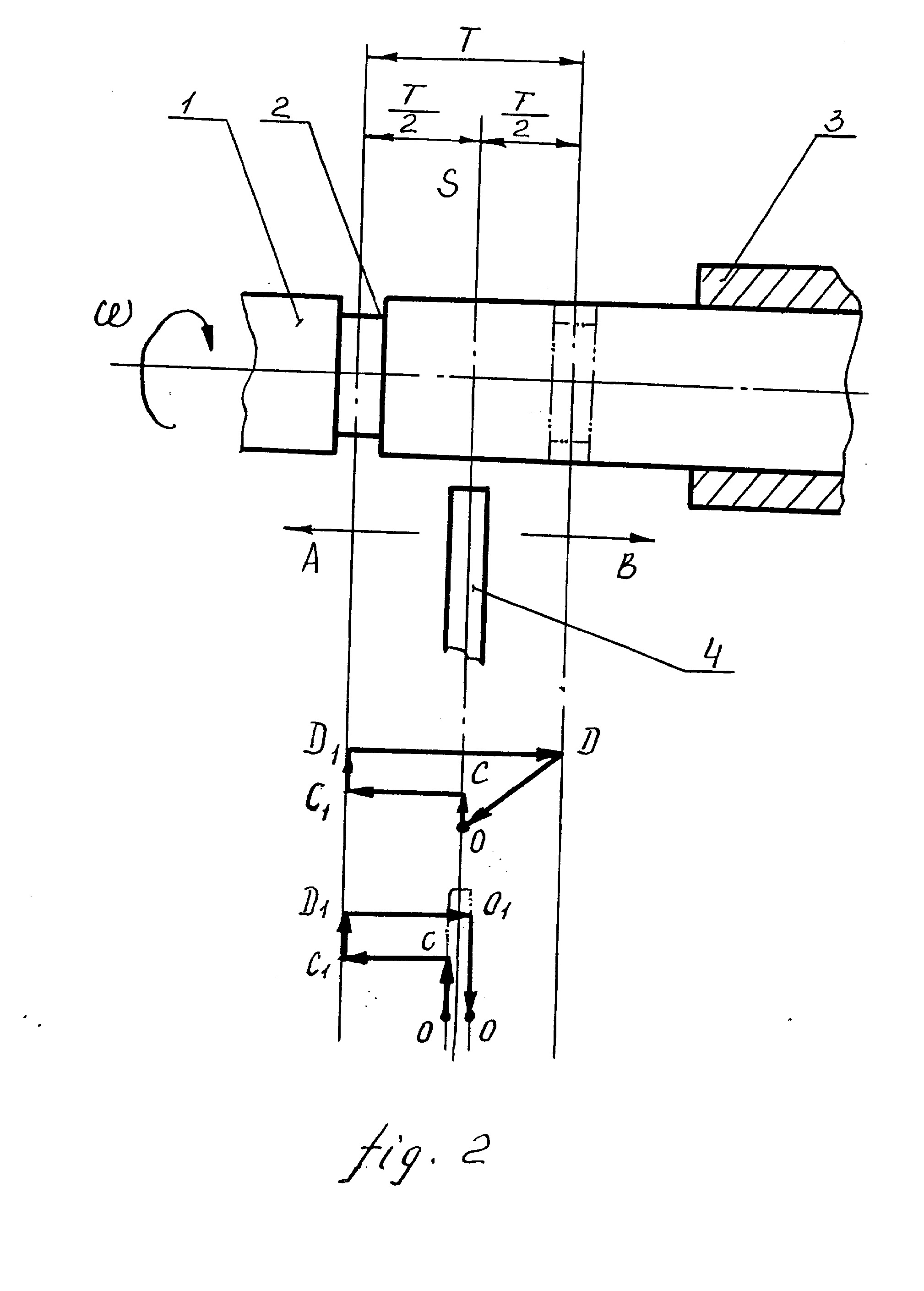

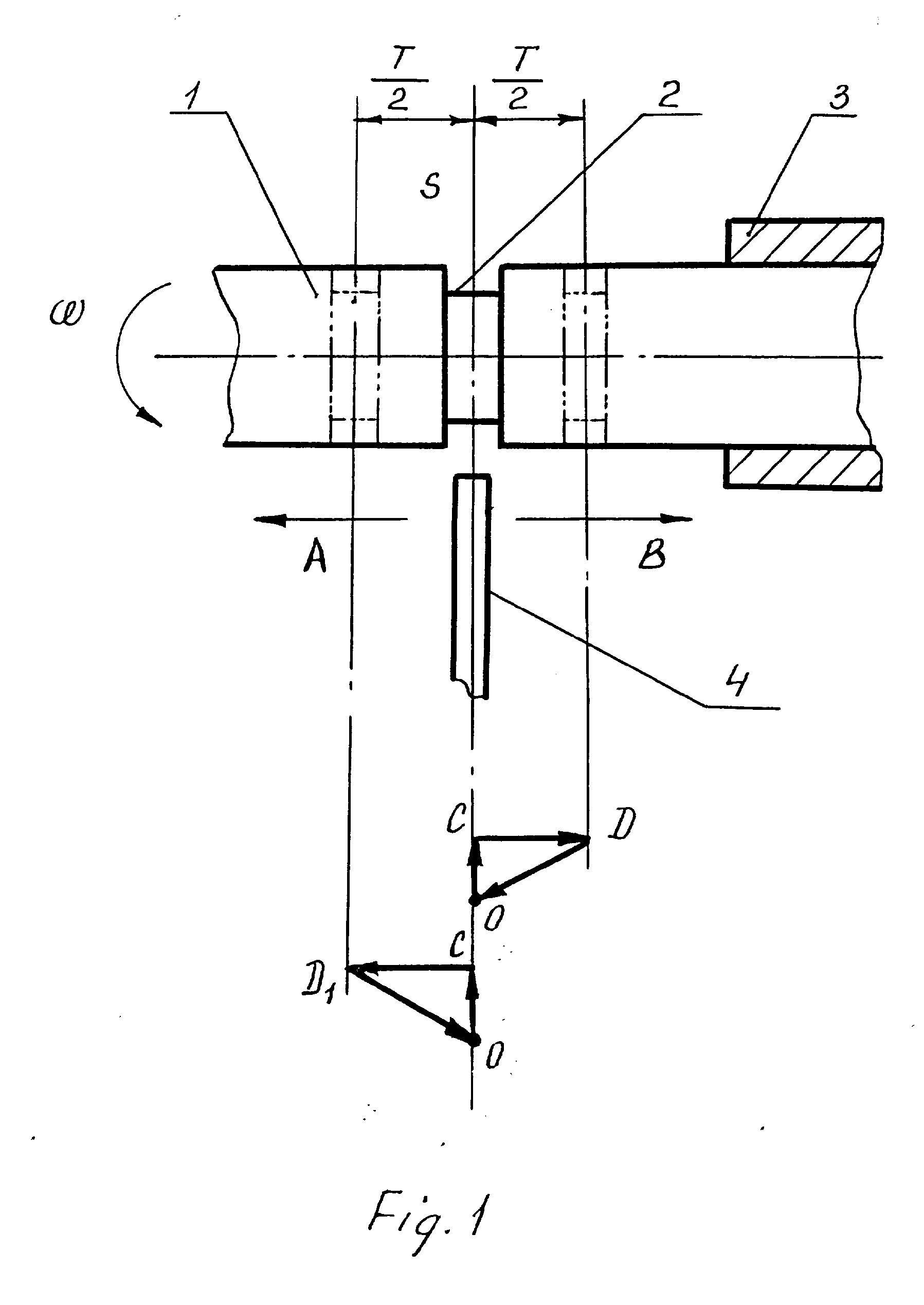

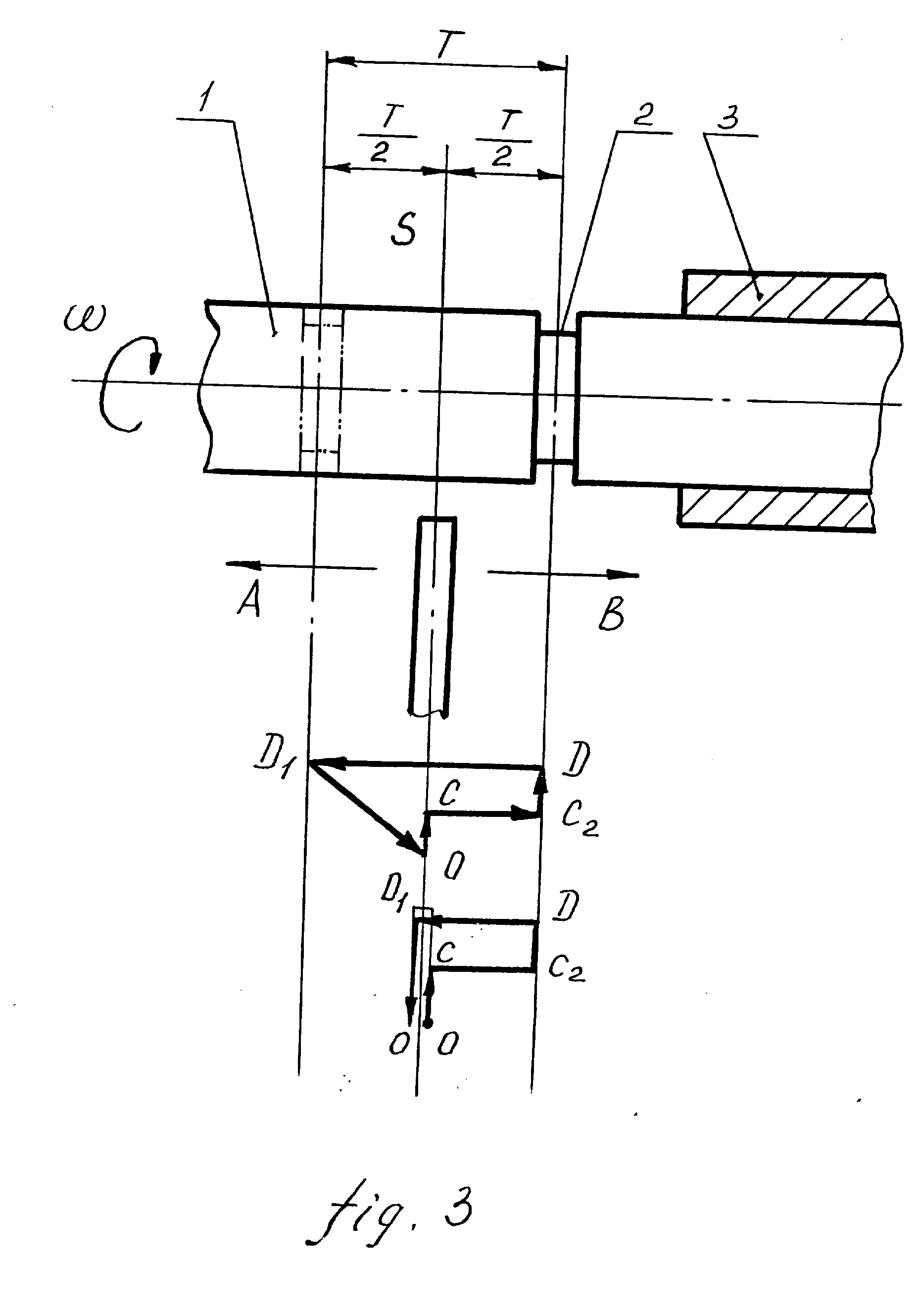

[0010] Fig.I,fig.2 ir fig.3 schematiškai vektorių seka pavaiz-duotas besisukančio kampiniu greičiu W pavarų perjungimo ve - lenėlio I perstūmimas iki užfiksavimo atžvilgiu veleno 3,pri-siartinant prie jo,taškas C ir užgriebiant jį už apskritimi - nio perstūmimo griovelio 2 valdoma šakute 4.esančia pradinė-
[0011] je neutralioje padėtyje,taške 0,plokštumoje S .kryptimi A ar-ba B,žingsniu T arba T^ »taškai D,Dj ar 0j,būdas,atliekamas se-kančia tvarka.Kada perjungimo velenėlio I apskritiminis griovelis 2 randasi valdomos šakutės 4 pradinės neutralios padė - ties plokštumoje S,valdoma šakutė 4 perjungimo metu iš pradi - nės neutralios padėties,taškas 0,prisiartina plokštumoje S prie velenėlio I ,taškas C,įeidama į apskritiminį griovelį 2 ir perstumia velenėlį I pusę žingsnio ^ norima A arba B kryptimi iki velenėlio I užfiksavimo atžvilgiu veleno 3 minkšta fiksacija , taškai D arba Dj,po to grįžta į pradinę neutralę padėtį,taškąO, plokštumoje S.
[0012] Kada perjungimo velenėlio I apskritiminis griovelis 2 randasi šone nuo pradinės neutralios valdomos šakutės 4 padė - ties,taško 0,plokštumoje S,valdoma šakute 4 perjungimo metu iš neutralios padėties taško 0 prisiartina plokštumoje S prie perjungimo velenėlio I paviršiaus ,taško C,slenka apskritiminio griovelio 2 padėties kryptimi iki įkritirao į apskritiminį grio-velį ,taškai' Cj ar C2 »ir užsikabinimo už jo ,taškai D arba Dj ir perstumia velenėlį I žingsniu T arba pusę žingsnio T^ reikiama A arba B kryptimi iki perjungimo velenėlio I užfiksavimo atžvil-giu veleno 3 minkšta fiksacija,taškai D,Dj ar Oj. ,po to grįžta į pradinę ,neutralę padėtį,tašką 0 plokštumoje S.
[0013] Siūlomo būdo sulyginimas su prototipu leido nustatyti jo atitikimą kriterijui"naujovė"Nagrinėjant kitus šios technikos srities būdus,tapatybės,skiriančios siūlomą išradimą nuo proto-tipo nebuvo išaiškintos,todėl gos suteikia siūlomam būdui ati-tikimą kriterijui "esminiai skirtumai".Siūlomas būdas bandomas pritaikyti tėvyninės konstrukcijos vidaus degimo varikliuose, skirtuose mokikams,skuteriams ir motociklams.
Perjungimo velenėlio perstūmimo būdas ,susidedantis iš to,kad besisukantis velenėlis perstumiamas norima kryptimi atž-vilgiu veleno valdomos šakutės pagalba užkabinusios velenėlį už apskritiminio griovelio su velenėlio užfiksavimu atžvilgiu ve - leno persistūmimo pabaigoje, besiskiriantis tuo , kad trinties ir išsinešiosimo mažinimui,darbo zonos kompaktiš - kumo gerinimui valdoma šakutė tiktai pavaros perjungimo metu pers.tumia , žingsniu perjungiant pavarą arba pusę žingsnio iš-jungiant arba Įjungiant pavarą,pabarų perjungimo velenėlį veleno atžvilgiu,prisiartindama prie jo ir užkabindama jį už apskritiminio griovelio,kuris būna šakutės pradinės neutralios padė - ties plokštumoje arba per pusę žingsnio šone nuo jos,priešingo j e Dūsirao perjungimo krypčiai pusėj e,iki velenėlio užfiksavimo ir tiktai baigus jungimą grįžta į pradinę rieutralę padėtį,palikusi perjungime velenėlį perstumtoje padėtyje.
