[LT] Išradimas priklauso vidaus degimo varikliams.@Stūmoklis susideda iš atskirais lygiagrečiais šarnyrinių sujungimų ryšiais savo galais tarp savęs ir su cilindro vidinio paviršiaus priešingomis sienelėmis sujungtų skersinio ir dviejų kraštinių atramų, kurių šonai liečiasi cilindro lygiagrečių tarp savęs ir statmenų šarnyrinių sujungimų ryšių ašims darbo plokštumų paviršių, o skersinis turi jėgos perdavimo galvutę, kurios judesius ir perduodamą jėgą atžvilgiu cilindro nusako galvutės ir šarnyrinių sujungimų ryšių išsidėstymo tarp savęs ir atžvilgiu cilindro vietos ir atstumai tarp jų.
[EN] The invention relates to the internal-combustion engine. A piston comprises a transverse and two side supports which are connected by separate parallel hinged connections in the ends between selves and with the opposite walls of the inside surface of a cylinder. The sides of the supports touch the surface ofthe cylinder working planesparallel between selves and perpendicular to the axes of the hinged joint connections. The transverse comprises a cap for transmission of power the motion of which and the transmising power with respect to the cylinder depend on the position of the hinged joints and the cap between selves and with respect to the cylinder and the distances between them.
[0001] Išradimas skiriamas vidaus degimo varikliams, kaip turin-tiems pirmenybę, taip pat garo varikliams ir kitoms keičiamo tūrio pagrindu dirbančioms mašinoms ir įrengimams.
[0002] Žinomas stūmoklis, kuris vienu šonu šarnyrinio sujungimo ryšiu sujungtas su korpusu, toliau vadinamu cilindru, o kitais šonais liečiasi cilindro darbinio paviršiaus.
[0003] Stūmoklio trūkumas yra tas, kad cilindro darbinio pavir-šiaus plotas, kuriuo darbo ciklo metu besitrindamas persistumia stūmoklis, sąlyginai yra labai didelis, dėl ko vyksta dideli trinties nuostoliai.
[0004] F02B 53/00
[0005] UDK 621.437.6/088.8/
[0006] Taip pat žinomas 3tūmoklis,kurį sudaro 2 tarp savęs su-jungtos jėgos perdavimo šarnyrinio sujungimo ryšiu atramos,ku-rių galai turi galimybę slankioti besijungiančiuose su cilindru šarnyrinių sujungimų ryšiais "indėkluose,o stūmoklio šonai liečiasi cilindro lygiagrečių,statmenų šarnyrinių sujungimų ašims darbo paviršiaus plokštumų.
[0007] Šio įrengimo trūkumas yra tas ,kad jėgos perdavimo šarny-rinis sujungimas yra plaukiojantis cilindro atžvilgiu ir dėl at-ramų slankiojimo besisukančiuose su cilindru šarnyrinių sujun-gimų ryšiais indėkluose nevykdomas stūmoklio perduodamos jėgos nukreipimas,taip pat sąlyginai didelis cilindro darbinio pavir-šiaus plotas,kuriuo darbo ciklo metu besitrindamas persistumia stūmoklis.
[0008] k.1 TU Japonijos paraiška Kr. 61-20533:?
[0009] kl•P02B 53/00 F0IC 1/32
[0010] Išradimo esmę sudaro cilindro darbo paviršiaus ploto, kuriuo darbo ciklo metu besitrindamas per3istumia stūmoklis ir trinties nuostolių mažinimas,galimybės nukreipti ir betar-piškai valdyti stūmoklio perduodamą jėgą siekimas ir tuo pagrindu naudingo veikimo koeficiento gerinimas,taip pat pritai-komumo galimybių išplėtimas.Naudojant išradimą vidaus degimo varikliuose,darbo ciklo metu atsiranda galimybė koreguoti su-kamojo momento dydį,o naudojant kėlimo ar spaudimo įrengimuo-se atitinkamame darbo eigos etape nukreipti ir sukoncentruoti jėgĄ pageidaujama kryptimi.
[0011] Nurodytas techninis rezultatas gaunamas stūmoklį su-darant iš atskirai# lygiagrečiais šarnyrinių sujungimų ryšiais savo galais tarp savęs ir su cilindro vidinio paviršiaus prie-šingomis sienelėmis sujungtų skersinio ir dviejų kraštinių at-ramų, kurių šonai liečiasi cilindro lygiagrečių tarp savęs ir statmenų šarnyrinių sujungimų ryšių ašims darbo plokštumų pa-viršių, o skersinis turi jėgos perdavimo galvutę,kurios jude - sius ir perduodamą jėgą atžvilgiu cilindro nusako galvutės ir
[0012] šarnyrinių sujungimų ryšių išsidėstymo tarp savęs ir atžvilgiu cilindro vietos ir atstumai tarp jų-

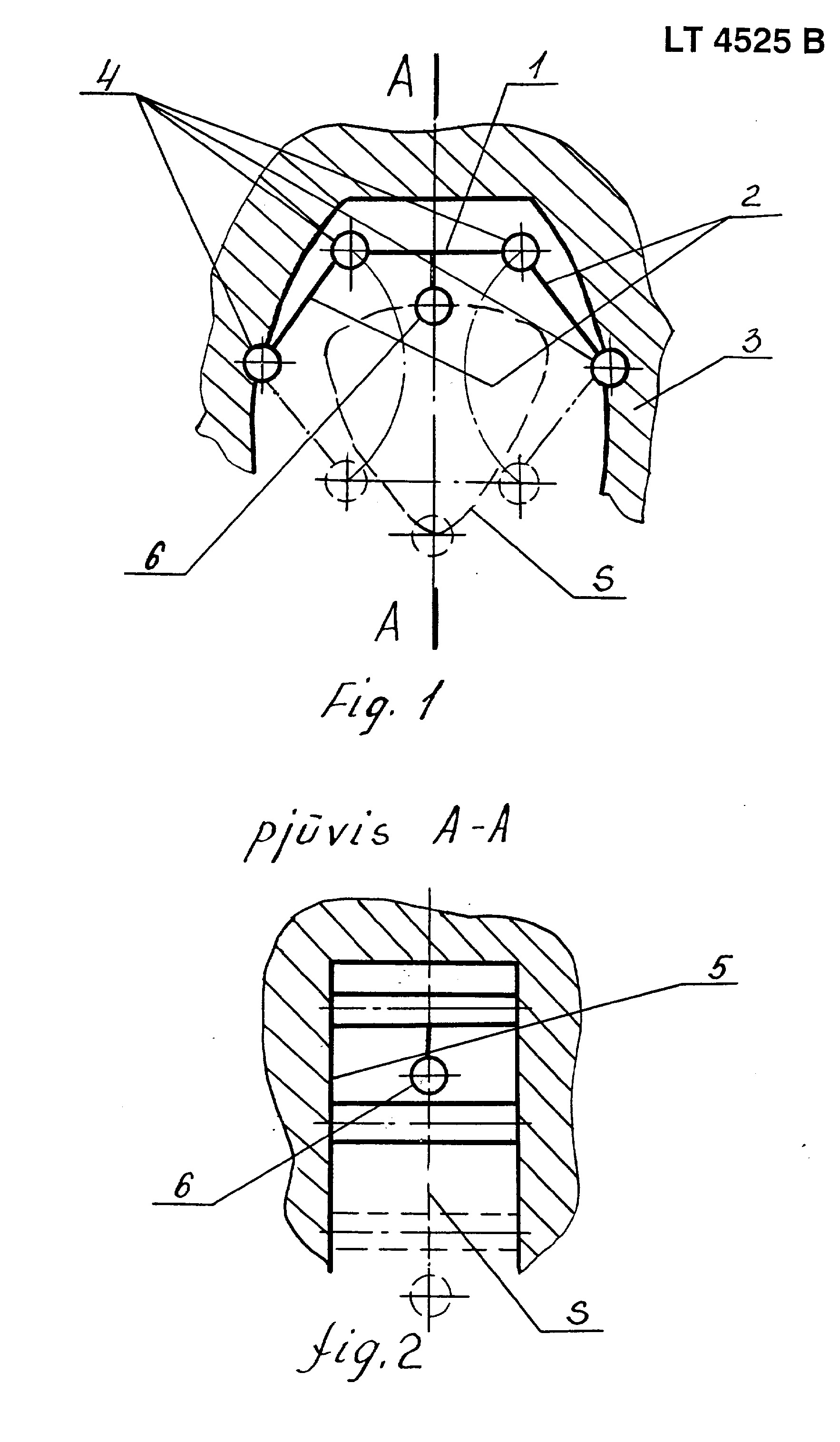

[0013] I— I "TU* Fig.I. pavaizduotas stūmoklis,susidedantis iš skersinio I ir dviejų atramų 2,sujungtų tarp savęs ir cilindro 3 atskirais lygiagrečiais šarnyrinių sujungimų ryšiais 4.SkersinioI ir atramų 2 šonai liečiasi lygiagrečių tarp savęs ir statmenų šarnyrinių sujungimų ryšių 4 ašims cilindro 3 darbo paviršių plokštumų 5«Skersinis I turi jėgos perdavimo galvutę 6 .
[0014] Stūmoklis dirba sekančia tvarka.Esant stūmoklio skersi-niui I ir atramoms 2 viršutinėje padėtyje ir sudarius virš stū-moklio slėgį P ,skersinio I ir atramų 2 paviršius veikia toly - giai pasiskirsčiusios slėgio P jėgos,kurių atstojamosios šarnyri-nių sujungimų ryšiais 4 ,jungiančiais atramas 2 su skersiniu I ir cilindru 3 perduodamos į cilindrą 3.Esant visų jėgų pusiausvyrai, stūmoklis stovi viršutiniame mirties taške,tačiau trumpam pri« skersinio I galvutės 6,ar kitoje vietoje pridėjus papildomą,pa - žeidžiančią pusiausvyrą jėgą,stūmoklio atramų 2 atstojamųjų jėgų atsveriančios jėgos šarnyrinių sujungimų ryšiais 4 ,veikdamos skersinį I,jį pradeda sukti,ko pasekoje skersinis I su atramomis 2 ,pasisukdami ir veikiami slėgio P.persistumia šoniniais pa - viršiais liesdami cilindro 3 lygiagrečių darbo plokštumų pavir - šius 5 iki visų jėgų pusiausvyros nusistovėjimo galutinėje per-sistūmimo padėtyje.Šio proceso metu perduodamos jėgos ir judesio nuėmimas vykdomas jėgos perdavimo galvutės 6 pagalba.
[0015] Atbulinis procesas vyksta atbuline tvarka,pridėjus prie skersinio I jėgos nuėmimo galvutės 6 nustatyto dydžio ir kryp - ties jėgą,kuri šarnyrinių sujungimų ryšiais 4 .jungiančiais sker-sinį I su kraštinėmis atramomis 2 perduodama Į šarnyrinių sujun-gimų ryšius 4,jungiančius kraštines atramas 2 su cilindru 3,o reaktyvinės jėgos verčia pasisukti skersinį I ir kartu su krašti-nėmis atramomis 2 besisukant persistumti atbuline kryptimi iki
[0016] visų jėgų pusiausvyros galutinėje persistūmirao padėtyje,suda-rant virš stūmoklio slėgį P.Galvutė 6 juda trajektorija S ir perduoda arba priima jėgą,priklausomai nuo galvutės 6 ir šar-nyrinių sujungimų ryšių 4 išsidėstymo tarp savęs ir atžvilgiu cilindro 3 vietų ir atstumų tarp jų.
[0017] Siūlomo išradimo sulyginimas su prototipu leido nu - statyti jo atitikimą kriterijui " naujovė".Nagrinėjant kitus
[0018] šios technikos srities išradimus,tapatybės,skiriančios siūlo-mą išradimą nuo prototipo,nebuvo išaiškintos,todėl jos sutei-kia išradimui atitikimą kriterijui "esminiai skirtumai".Numa-tomos galimybės siūlomą išradimą panaudoti vidaus degimo va - riklių konstrukcijų sprendimuose.
Stūmoklis,besijungiantis su cilindru šarnyrinių sujun-gimų ryšiais>besiskiriantis tuo,kad cilindro darbo paviršiaus ploto,kuriuo darbo ciklo metu besitrindamas per-sisturaia stūmoklis ir trinties nuostolių mažinimui,galimybei betarpiškai stūmoklio pagalba nukreipti ir valdyti perduodamą jėgą,stūmoklis susideda iš atskirais lygiagrečiais šarnyrinių sujungimų ryšiais savo galais tarp savęs ir su cilindro vidi - nio paviršiaus priešingomis sianelėmis sujungtų skersinio ir dviejų kraštinių atramų,kurių šonai liečiasi cilindro lygiag-rečių tarp savęs ir statmenų šarnyrinių 3ujungimų ryšių ašims darbo plokštumų paviršių,o skersinis turi jėgos perdavimo gal-vutę, kurios judesius ir perduodamą jėgą atžvilgiu cilindro nusako galvutės ir šarnyrinių sujungimų ryšių išsidėstymo tarp savęs ir atžvilgiu cilindro vietos ir atstumai tarp jų.
