[LT] Išradimas priklauso tekstilės sričiai ir yra skirtas siūlo ilgiui išmatuoti numezgant žinomą kilpų skaičių trikotažo mašinose bei slenkančio siūlo greičiui nustatyti.@Prietaisas, susidedantis iš ant korpuse įtvirtintos ašies esančio disko, turinčio galimybę pasisukti, kuriame yra pritvirtintas pastovus magnetas, ir hermetinių kontaktų daviklio, o prie korpuso nejudomai yra pritvirtintas elektromagnetas, su kuriuo ant vienos ašies yra spyruoklė ir diskas su jame pritvirtintu pastoviu magnetu, galintis pasislinkti ašies kryptimi iki siūlu sukamo disko.
[EN] The invention relates to textile and can be used for measuring of a fibre length by knitting the known number of loops in knitters and for determinating of the speed of a moving thread. The device comprises a disk on the axis which is fastened in the frame, that can be turned and has a permanent magnet fixed to it, and a hermetic impact sensor. An electromagnet is fixed to the frame, with it on the axis there are disposed a spring and the disk with the permanent magnet fixed in it. The disk can move in the direction of the axis to the disk which is revolved by a thread.
[0001] Išradimas priklauso tekstilės sričiai ir yra skirias siūlo ilgiui išmatuoti numezgant žinomą kilpų skaičių trikotažo mašinoje ir gali būti panaudotas mokslinio tyrimo institutų laboratorijose bei trikotažo fabrikuose kilpos ilgiui apskaičiuoti bei siūlo greičiui nustatyti.
[0002] Žinomas prietaisas skirtas sumezgamo siūlo ilgiui ir siūlo greičiui matuoti. Prietaisas susideda iš korpuse įmontuoto elektroninio bloko bei sumezgamu siūlu sukamo disko, kuris suka veleną, generuojanlj impulsus velenas - kodas, proporcingus siūlo greičiui (žr. buv. TSRS aut. liud. Nr. 1391285, TPk. GOIL 5/04, GOIB 5/04, D04B 37/00, 1987).
[0003] Prietaiso trūkumas tame, kad pradedant skaičiuoti impulsus disko padėtis negali būti nusakyta vienareikšmiškai ir todėl atsiranda paklaida, lygi disko perimetro ilgiui tarp dviejų impulsų.
[0004] Žinomas vengru Tekstilės instituto gamybos prietaisas '"Stilch-o-Master" (žiūrėti pridedamą prietaiso I'D-04 aprašymą) sumezgamo siūlo ilgiui matuoti, turintis dis.ko apsisukimų daviklį, susidedanti iš disko su guoliu, besisukančio aut korpuse įtvirtintos ašies ir hermetinių kontaktu keitiklio bei mezgimo mašinos apsisukimų daviklio, susidedančio iš mašinos korpuse esančio hermetinių kontaktų keitiklio ir prie mezgimo mašinos cilindro tvirtinamo pastovaus magneto. Mezgimo metu siūlas trintimi suka diską, kurio magnetas, praskriejes pro hermetinio keitiklio kontaktus, juos sujungia. Sužadintas impulsas patenka į skaitikli, kurio viena padala rodo, kad diskas apsisuko vieną
[0005] kartą ir buvo sunaudotas siūlo ilgis, lygus disko perimetrui (minėtame prietaise - 20 centimetrų).
[0006] Šio įtaiso trūkumas tame, kad sumezgamo siūlo ilgio matavimo tikslumas priklauso nuo disko su pastoviu magnetu padėties įjungiant disko apsisukimo daviklį, kuri nėra tiksliai fiksuota. Didžiausia matavimų paklaida gali būti lygi disko perimetrui.
[0007] Nurodytas tikslas pasiekiamas tuo, kad prietaiso, susidedančio iš disko, turinčio galimybę suktis apie ašį įrne/gamo siūlo dėka, prie disko pritvirtinto pastovaus magneto ir disko apsisukimų skaičiaus matavimo daviklio, korpuse yra nejudamai pritvirtintas elektromagnetas, su kuriuo ant vienos ašies yra spyruoklė ir diskas su pastoviu magnetu, galintis pasislinkti ašies kryptimi prie siūlu sukamo disko.
[0008] Analoge disko su magnetu padėtis neapibrėžta įjungiant disko apsisukimų skaičiaus daviklį. Tai, kad siūlomame įtaise disko padėtis yra fiksuota, leidžia išvengti siūlo ilgio apskaičiavimo paklaidos. Įjungiant disko apsisukimų daviklį diskas su pastoviu magnetu spyruokle yra prispaudžiamas prie siūlu sukamo diskelio ir pastarojo apsisukimų skaičius fiksuojamas be paklaidos.

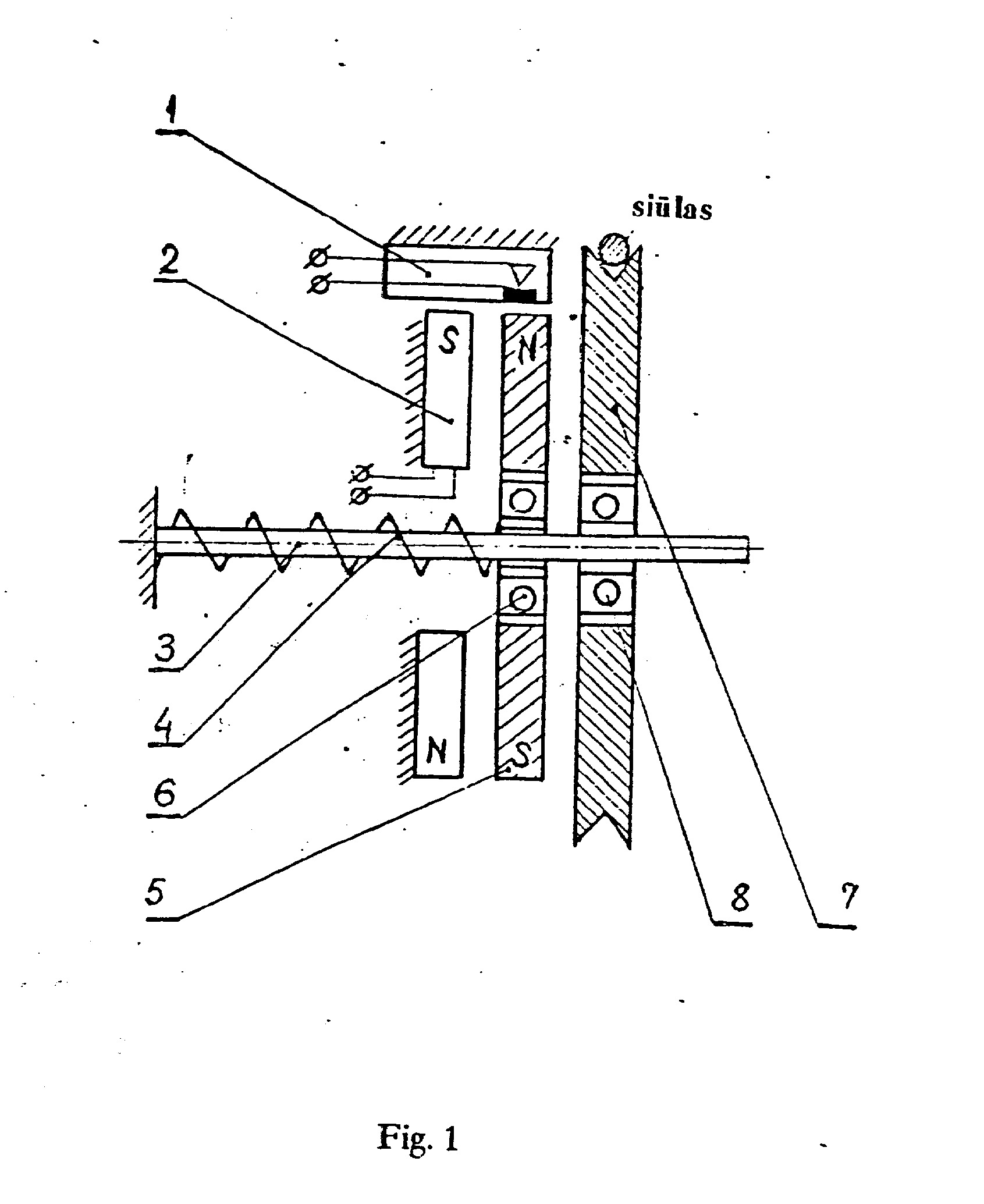

[0009] Išradimas iliustruojamas brėžiniu: lig. 1 - principinė siūlomo prietaiso schema.
[0010] Prietaisas susideda iš sumezgamo siūlo ilgio daviklio, kuri sudaro korpuse įtvirtintas hermetinių kontaktų keitiklis I, elektromagnetas 2, ašis 3, ant ašies esanti spyruoklė 4. laisvai ant ašies uždėto disko 5 su jame esančiu pastoviu magnetu, besisukančiu guolyje 6, galinčiu pasislinkti horizontaliai ašies kryptimi ir disko 7, kuris sukamas slenkančiu siūlu, ant ašies nejudomai įtvirtintame guolyje <S. Prietaisas turi būti sujungtas su mezgimo mašinos apsisukimų davikliu, kuris b rėž i n yj e nepa ro dy t a s.
[0011] [jungus prietaisą, elektromagnetas 2 pritraukia diską 5 ir palaiko ji visada vienoje ir toje pačioje padėlyje dėl fiksuotos pastovaus magneto vietos diske 5. Mezgimo metu siūlas prispaudžiamas prie disko 7. Įjungus mezgimo mašinos apsisukimų daviklį, jo pirmu impulsu yra nutraukiama elektromagnetą 2 maitinanti elektros įtampa ir tuo metu spyruoklė 4 prispaudžia diską 5 prie disko 7. Jiems kartu besisukant pastovus magnetas sujungia gerkoninio keitiklio 1 kontaktus, kurie susijungę perduoda elektrinį impulsą skaitikliui. Po penkių mezgimo mašinos apsisukimų skaitiklis rodo sumegzto siūlo ilgį (vieno disko apsisukimo melu yra sumezgamas siūlo ilgis lygus disko 7 perimetrui). Žinant mašinos adatų skaičių ir sumegzto siūlo ilgį apskaičiuojame kilpos ilgį išvengdami pirmo impulso neapibrėžtos paklaidos.
Sumezgamo siūlo ilgio matavimo prietaisas, susidedantis iš ant korpuse jlvirtinlos ašies esančio disko, turinčio galimybę pasisukti, kuriame yra pritvirtintas pastovus magnetas, ir hermetinių kontaktų daviklio,besiskiriantis tuo, kad prie korpuso nejudomai yra pritvirtintas elektromagnetas su kuriuo ant vienos ašies yra spyruoklė ir diskas su jame pritvirtintu pastoviu magnetu,n galintis pasislinkti ašies kryptimi iki siūlu sukamo disko .
