[LT] Išradimas skirtas vandens telkinių apsaugai nuo užteršimo lietaus vandens nuotekomis, turinčiomis naftos produktų, būtent - vandens nuotekų valymo ir išleidimo į lietaus kanalizaciją ir vandens telkinius įrengimams.@Šiame išradime valymo įrengimai skiriasi filtrų kameros konstrukcija, t.y. fitravimo elementų išdėstymu joje. Filtravimo elementai įrengti vertikaliai per visą filtrų kameros plotį skersai nuotekų tėkmės ir sandariai pritvirtinti prie fitrų kameros sienelių bei pagrindo, be to, filtravimo elementų aukštis yra didesnis už maksimalų vandens nuotekų lygį filtrų kameroje.
[EN] The invention relates to protection of a water body from a rainfall run-off having an oily substances, in particular to devices for a sewage purification. According to this invention the device of a sewage purification is characterized by a construction of a filter chamber, i.e. an arrangement of filter elements. The filter elements are arranged vertically through the windth of the filter chamber across the sewage flow and are fixed tightly to the walls of the filter chamber and to a support, besides, a height of the filter elements is higher than maximum level of the sewage in the filter chamber.
[0001] Išradimas skirtas vandens telkinių apsaugai nuo užteršimo lietaus vandens nuotekomis, turinčiomis naftos produktų, būtent - vandens nuotekų valymo ir išleidimo į lietaus kanalizaciją ir vandens telkinius įrenginiams. Išradimas gali būti pritaikytas naftos perdirbimo, mašinų gamybos pramonėse, taip pat autoremonto dirbtuvėse, degalinėse, garažų kooperatyvuose ir t.t.
[0002] Yra žinomi užterštų naftos produktais vandens nuotekų valymo jrenginiai, susidedantys iš susisiekiančių tarpusavyje perpylimo-paskirstymo šulinio, priėmimo rezervuaro su suspenduotų dalelių nusodintuvu, filtrų kameros, išvalyto vandens rezervuaro, išleidimo į kanalizaciją ar vandens telkinj kolektoriaus (VPI "Lietkelprojektas" naftos gaudykle 1240-172).
[0003] Vienas iš žinomų valymo jrengimų trūkumų yra tai, kad filtravimo elementai filtrų kameroje yra jrengti horizontaliai. Vanduo prateka pro juos vertikaliai iš apačios j viršų, todėl, padidėjus filtrų prisotinimo naftos produktais ir smulkiomis suspenduotomis dalelėmis lygiui ir, tuo pačiu, sumažėjus jų pralaidumo ir filtruojamumo gebai, filtruojamo vandens srovė paprasčiausiai iškelia juos, t.y. užterštas naftos produktais vanduo patenka tiesiai j kanalizaciją.
[0004] Kitas šio jrenginio trūkumas yra tai, kad filtravimo kameroje turi būti jrengta eilė skirtingame aukštyje sumontuotų pertvarų todėl padidėja filtravimo kameros gabaritai, išlaidos jos įrengimui.
[0005] Šiame išradime aprašyti lietaus vandens nuotekų, užterštų naftos produktais, valymo įrengimai pirmiausia skiriasi filtrų kameros konstrukcija; t.y. filtravimo elementų išdėstymu joje. Skirtingai nuo analogo, kur filtruojamas vanduo prateka per horizontaliai išdėstytus filtravimo elementus, naujai pareikštoje filtrų kameroje filtravimo elementai yra įrengti vertikaliai per visą filtrų kameros plotį skersai nuotekų tėkmės krypčiai ir yra sandariai pritvirtinti prie filtrų kameros sienelių bei pagrindo, ir padidėjus pritekamojo vandens debitui, dėl filtro hidraulinio pasipriešinimo, filtro kasetė vandens stulpo pagalba spaudžiama prie sandarumo konstrukcijos. Be to, filtravimo elementų aukštis
[0006] yra didesnis už maksimalų vandens lygį filtrų kameroje. Tuo būdu, visas patekęs į filtrų kamerą vanduo yra nuosekliai filtruojamas per kelis filtravimo elementus.
[0007] Toliau išradimas bus aprašytas detaliau pagal pridedamus brėžinius,

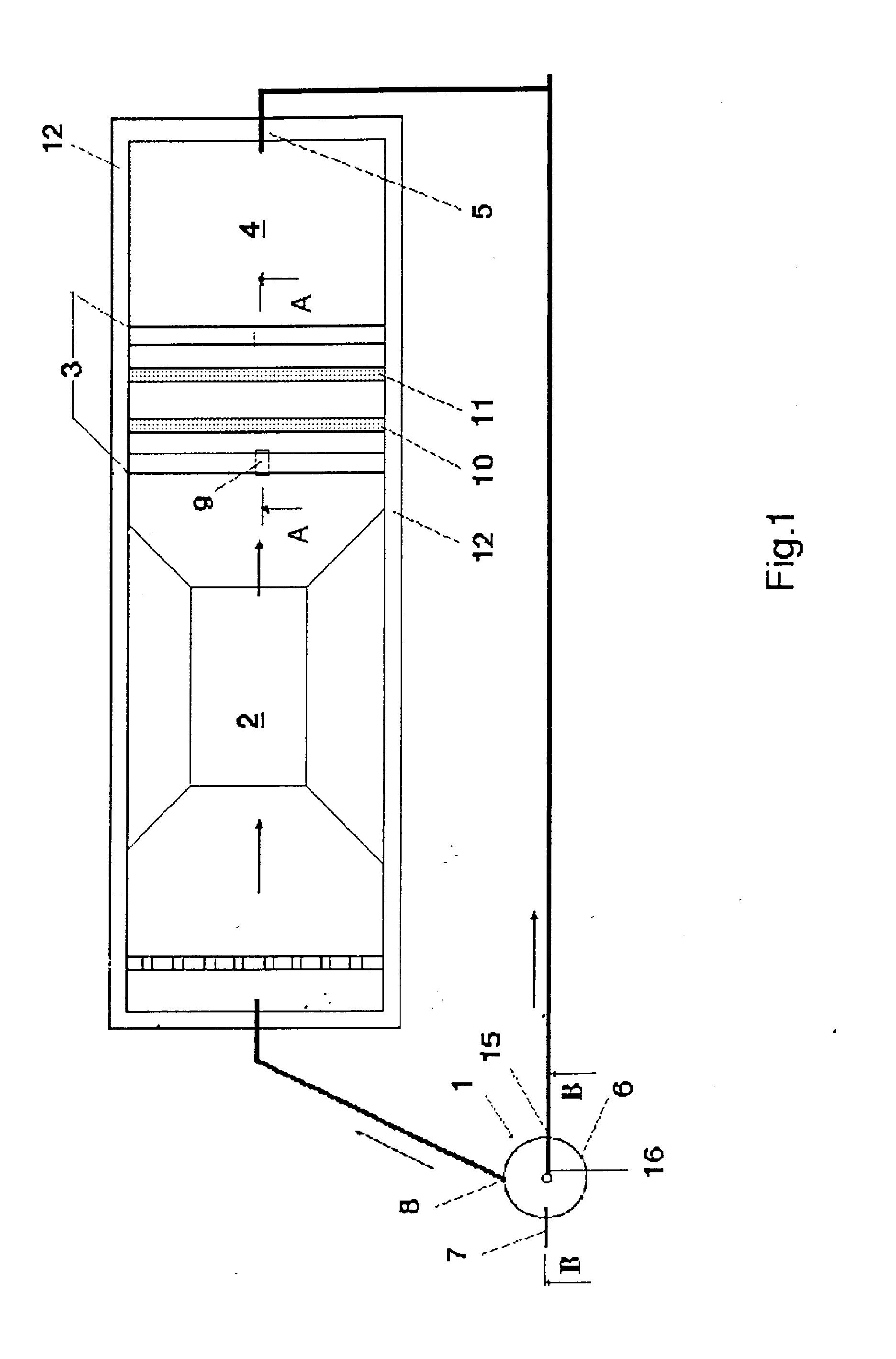

[0008] Fig.1 yra bendras schematinis valymo įrengimų vaizdas iš viršaus;
[0009] Kaip matyti fig.1, vandens nuotekų, užterštų naftos produktais, valymo įrengimus sudaro perpildymo-paskirstymo šulinys 1, priėmimo rezervuaras su suspenduotų medžiagų nusodintuvu 2, filtrų kamera 3, išvalyto vandens rezervuaras 4 ir vandens išleidimo į kanalizaciją kolektorius 5.
[0010] į perpylimo-paskirstymo šulinio 1 kamerą 6 padavimo kolektoriumi 7 subėgęs vanduo išleidimo kolektoriumi 8 patenka toliau į priėmimo rezervuarą su suspenduotų medžiagų nusodintuvu 2. Šiame rezervuare vandenyje esančios stambios netirpios dalelės iškrenta nuosėdų pavidalu, o nusistovėjęs vanduo per fig.2 parodytą langą 9 patenka į filtrų kamerą 3.

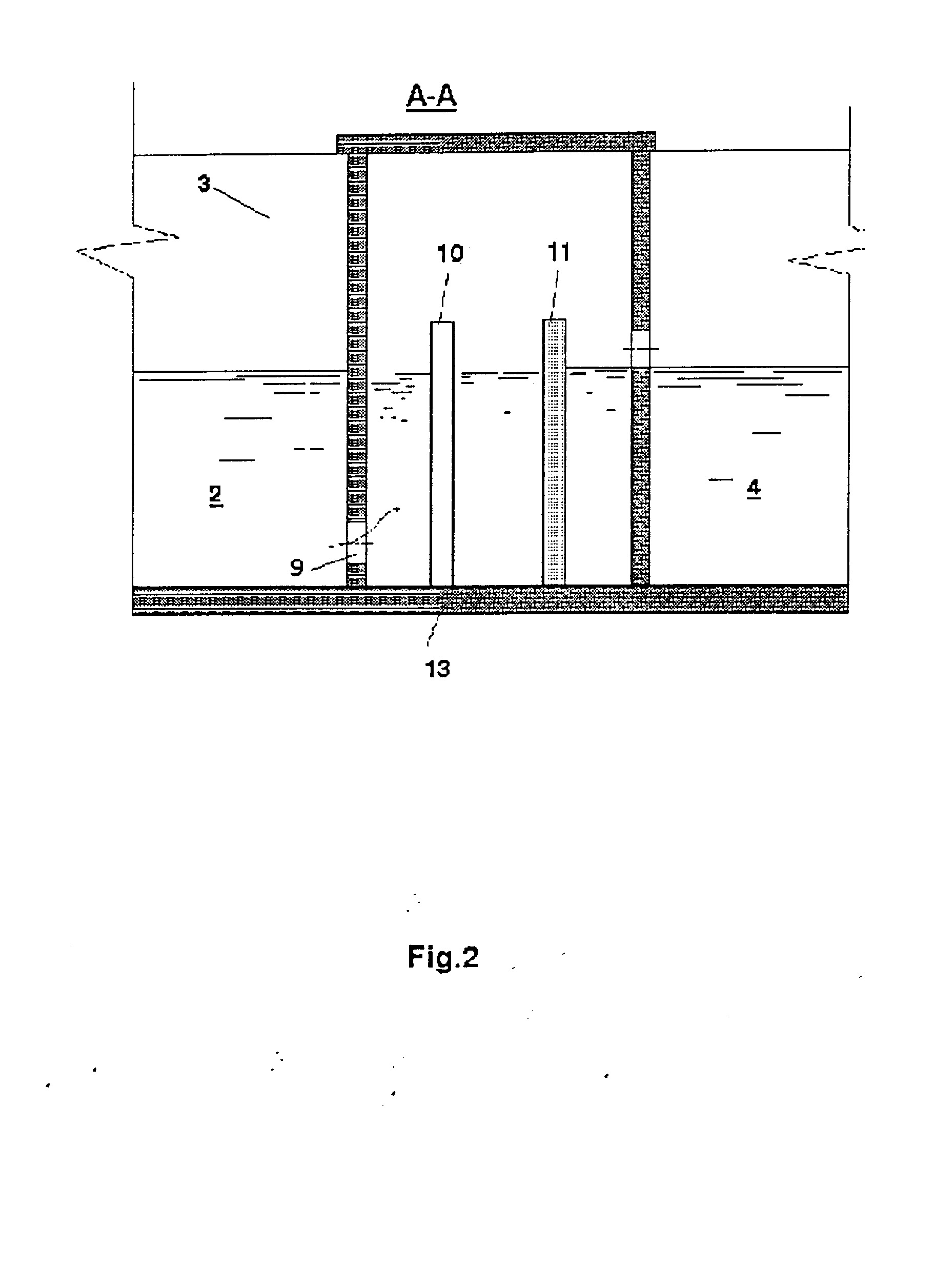

[0011] Fig.2 parodytas filtrų kameros pjūvio per fig.1 liniją A-A vaizdas. Šioje filtrų kameroje vandens nuotekos galutinai išvalomas nuo likutinių naftos produktų ir smulkių dalelių. Kaip matyti fig.2, vandens nuotekos nuosekliai perfiltruojamos per keičiamus filtravimo elementus 10, 11, įrengtus vertikaliai per visą filtrų kameros 3 plotį skersai vandens srauto tėkmės krypčiai, sandariai pritvirtintus žinomais būdais prie filtrų kameros 3 sienelių 12 ir pagrindo 13.
[0012] Filtravimo elementai 10, 11 yra padaryti aukštesni už maksimalų vandens nuotekų lygi filtrų kameroje 3, todėl net ir ypatingos liūties atveju nėra pavojaus,
[0013] kad vanduo su naftos teršalais paviršiuje persipils per filtravimo elementų 10, 11 viršų. Visi teršalai, tame tarpe ir naftos produktai, yra adsorbuojami filtrų kameroje 3 filtravimo elementais 10, 11, o į rezervuarą 4 patenka jau išvalytas vanduo.
Vandens nuotekų valymo nuo angliavandenilinių teršalų jrenginys,susidedantis iš susisiekiančių tarpusavyje perpylimo-paskirstymo šulinio (1),turinčio kamerą (6), padavimo kolektorių (7), išleidimo į priėmimo rezervuarą kolektorių (8), perpylimo kolektorių (14), priėmimo rezervuaro (2) su pirmine naftos teršalų gaudykle ir suspenduotų medžiagų nusodintuvu, filtrų kameros (3) su keičiamais filtravimo elementais (10, 11), išvalyto vandens rezervuaro (4) ir išleidimo kolektoriaus (5), besiskiriantis tuo, kad filtravimo elementai (10,11) yra jrengti vertikaliai per visą filtrų kameros (3) plotį skersai vandens tėkmės krypčiai ir sandariai pritvirtinti prie filtrų kameros sienelių (12) bei pagrindo (13), be to, filtravimo elementų (10, 11) aukštis yra didesnis už maksimalų vandens nuotekų lygį filtrų kameroje (3).
Vandens nuotekų valymo nuo angliavandenilinių teršalų jrenginys,susidedantis iš susisiekiančių tarpusavyje perpylimo-paskirstymo šulinio (1),turinčio kamerą (6), padavimo kolektorių (7), išleidimo į priėmimo rezervuarą kolektorių (8), perpylimo kolektorių (14), priėmimo rezervuaro (2) su pirmine naftos teršalų gaudykle ir suspenduotų medžiagų nusodintuvu, filtrų kameros (3) su keičiamais filtravimo elementais (10, 11), išvalyto vandens rezervuaro (4) ir išleidimo kolektoriaus (5), besiskiriantis tuo, kad filtravimo elementai (10,11) yra jrengti vertikaliai per visą filtrų kameros (3) plotį skersai vandens tėkmės krypčiai ir sandariai pritvirtinti prie filtrų kameros sienelių (12) bei pagrindo (13), be to, filtravimo elementų (10, 11) aukštis yra didesnis už maksimalų vandens nuotekų lygį filtrų kameroje (3).
