[LT] Išradime pateikiamas trikotažinės medžiagos su pūkiniu paviršiumi, imituojančiu "zomšą" ar "aksomą" gavimo būdas, kuris pagerina medžiagos eksploatacines ir organoleptines savybes. Šiame būde medžiagos pagrindui naudoja poliesterio arba poliamido siūlus, o pūkinei dangai - daugiagijus poliesterio arba poliamido siūlus, kurių elementarių gijų linijinis tankis 0,1-0,17 teks. Prieš dažymą medžiagą šiaušia, šlifuoja ir stabilizuoja.
[EN] The present invention relates to a process for the production of the knitted fabric having pile surface imitating chanois or velvet. Polyester or polyamide threads are used for the production of the fabric ground and polyester or polyamide multi-threads which have linear density from 0,1 to 0,17 tex are used for the production of pile surface. The knitted fabric is napping, brushing and stabilizing after that is dyeing, washing and drying.@The knitted fabric provides good exploitation and organoleptic properties of pile surface.
[0001] Išradimas skirtas tekstilinių medžiagų apdorojimo būdams, tiksliau trikotažinių medžiagų su pūkiniu paviršiumi , imituojančiu "zomšą" ir "aksomą" gavimo būdui.
[0002] Žinomas pūkuoto audinio gavimo būdas ( žiūr. Japonų paraišką Nr.63-23309 1988.05.15), kur audinio metmenims naudoja beveik nesitraukiančius kompleksinius siūlus 5-35 teks., o ataudams siūlus iš dviejų rūšių pluošto, kurių susitraukimo koeficientas nuo 5 - 40 / ,o storis 0,08 teks. Išaustą audinį termiškai apdoroja, plauna, dažo ir po to šiaušia.
[0003] Žinomu būdu gautas audinys nepakankamai minkštas, šiaušimo būdu gautas pūkas greitai veliasi, kas suprastina audinio eksploatacines savybes.
[0004] ar "zomšo" gavimo būdas ( žiūr. LTI ataskaitą , 1986.01.01. Reg. Nr.007558), kuriame medžiagos pagrindui naudoja neelastinius poliamido 2,2 teks. siūlus ,
[0005] o pūko formavimui naudoja kompleksinius triacetato 8,4 arba 16,6 teks. siūlus, kurių elementarių gijų linijinis tankis atatinkamai 0,28 ir 0,237 teks. Išmegztą medžiagą relaksuoja garu džiovinimo- tempimo mašinoje 130° C temperatūroje, virina ir dažo 80-105° C temperatūroje gniūžtėje , po to džiovina , šiaušia , garina 130°C temperatūroje, kerpa ir stabilizuoja 180° C temperatūroje.
[0006] Žinomu būdu gauta medžiaga nepasižymi aukštomis organoleptinėmis savybėmis, pūkas greitai pilinguojasi, nėra stabilus .
[0007] Išradimo tikslas yra pagerinti medžiagos organoleptines savybes, gauti minkštą , turintį geras eksploatacines savybes "zomšą" ir "aksomą" imituojantį paviršių.
[0008] Nurodytas tikslas pasiekiamas tuo, kad žinomame trikotažinės medžiagos tipo "zomšas" ar "aksomas" gavimo būde, kuriame medžiagos pagrindui naudoja neelastinius poliamido siūlus , o pūkinei dangai- kompeksinius triacetato siūlus, išmegztą medžiagą relaksuoja, dažo gniūžtėje, džiovina , po to šiaušia, kerpa ir stabilizuoja, prieš dažymą medžiagą šiaušia , šlifuoja, ir stabilizuoja.
[0009] Medžiagos pagrindui naudoja poliesterio siūlus , o pūkinei dangai - daugiagijus poliesterio siūlus, kurių elementarių gijų linijinis tankis 0,1-0,17 teks.
[0010] Medžiagos pagrindui naudoja poliamido siūlus, o pūkinei dangai daugiagijus poliamido siūlus, kurių elementarių gijų lininjinis tankis 0,1-0,17 teks.
[0011] Medžiagą mezga iš poliesterio siūlų 5,6 teks. , pūkinei dangai naudoja poliesterio daugiagijus siūlus, kurių elementarių gijų linijinis tankis 0,11 teks.Po to medžiagą relaksuoja 140°C t° , praleisdami pro garus ir šiaušia šiaušimo mašinoje. Pašiauštą medžiagą šlifuoja šlifavimo mašinoje MH-1800, praleisdami medžiagą pro šlifavimo velenus , esant medžiagos judėjimo greičiui 8 m/min. Nušlifuotą medžiagą stabilizuoja 200-210°C t° garų aplinkoje , praleidžiant pro džiovinimo mašiną. Vėliau medžiagą dažo gniūžtėje dispersinais dažais 120-130°C t°, džiovina ir apdoroja specialia apdaila. Pvz. 12-14 (žiūr.lentelę) apdorojimas vyksta kaip pvz. I, tik pūkinei dangai naudoja siūlus lentelėje nurodytais teksais.
[0012] Medžiagą mezga iš poliamido 2.2 teks. siūlų, pūkinei dangai naudoja poliamido daugiagijus siūlus, kurių elementarių gijų linijinis tankis 0,135 teks. Toliau apdorojimas vyksta kaip pvz. I , tik nušlifuotą medžiagą stabilizuoja 190°C t°, o dažymui naudoja rūgštinius dažus. Pvz. 21 (žiūr. lentelę) pūkinei dangai naudoja siūlus lentelėje nurodytais teksais.
[0013] Medžiagą mezga pagrindui naudojant poliamido 2,2 teks. siūlus , o pūko formavimui kompleksinius triacetato siūlus 8.4 teks., kurių elementarių gijų linijinis tankis 0,28 teks. Numegztą medžiagą relaksuoja garų aplinkoje 130°C temperatūroje, virina 60°C t° ir dažo gniūžtėje 80-105°C t°, po to medžiagą džiovina 130°C t°, šiaušia šiaušimo mašinoje, vėl garina 130°C t° , kerpa ir stabilizuoja 180°C t°. Pavyzdyje 31 (žiūr.lentelę) naudoja lentelėje nurodyto teks. siūlus.
[0014] Medžiagos minkštumą nustatinėja organoleptiškai, aiškumo dėlėi naudoja 10 balų skalę (minkštumas tiesiai proporcingas balo dydžiui).
[0015] Pilingavimosi laipsnį nustato vizualiai po 5 skalbimų, aiškumo dėlei naudoja 5 balų skalę , (pilingavimosi laipsnis atvirkščiai proporcingas balo dydžiui).
[0016] Atsparumą dildymui nustato pagal GOST 12739-85, įvertinant pūko

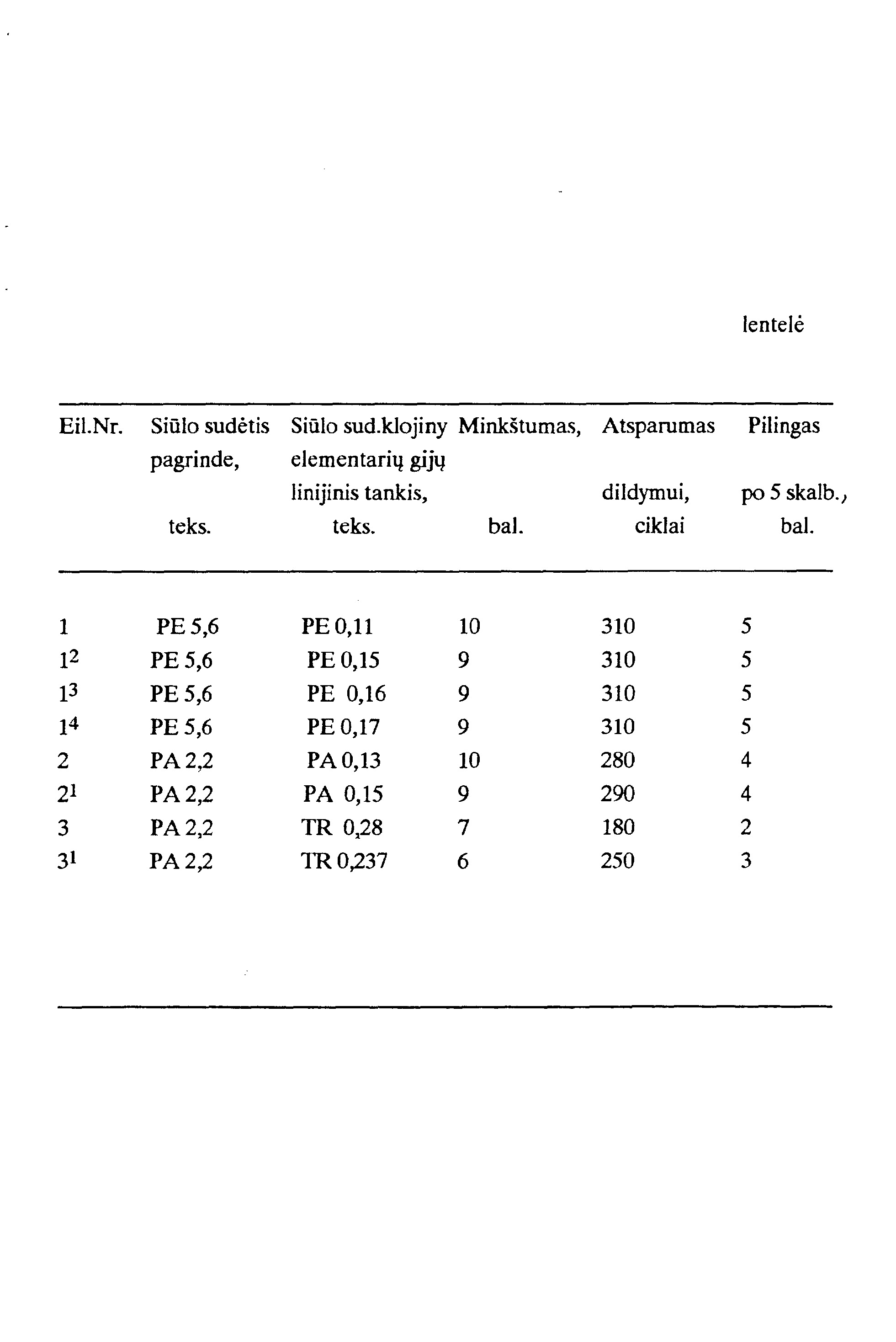

[0017] Apdorotos medžiagos kokybinės savybės pateiktos lentelėje, iš kurios matyti, kad pareiškiamu būdu gauta medžiaga , lyginant su žinoma , yra žymiai minkštesnė, gautas pūkas yra žymiai atsparesnis dildymui ir pilingavimuisi, kas pagerina medžiagos organoleptines ir fizikomechanines savybes.
[0018] Esminis pareiškiamo būdo skiriamasis požymis yra pareiškiamo būdo operacijų seka ir tai, kad pūko formavimui naudoja poliamido arba poliesterio daugiagijus siūlus, kurių linijinis tankis yra nurodytose ribose. Medžiagos šiaušimas ir šlifavimas prieš dažymą, bei pūkinei dangai naudojamami daugiagijai poliesterio ar poliamido siūlai , suteikia galimybę gauti geros kokybės pūkinį paviršių su specifinėmis pūko savybėmis. Žinomame būde pūkinės dangos formavimui naudoja triacetato siūlus , kurie šiaušimo metu pakeliami ir nutraukiami, kas leidžia tolimesniame procese juos nukirpti, tuo tarpu poliamido ar poliesterio siūlai , naudojami siūlomame būde, yra žymiai stipresni, šiaušimo metu jie tik pakeliami, bet nenutraukiami ir nėra galimybės juos tolygiai nukirpti. Praleidus tokią šiauštą medžiagą pro šlifavimo velenus , kilpelės yra tolygiai suardomos , sudarydamos tankią , vienodo aukščio pūkinę dangą , turinčią specifinę, skirtingą nei nukirpus pūką, išvaizdą. Kadangi pūkinei dangai naudoja daugiagijus poliesterio ar poliamido siūlus, kurių elementarių gijų linijinis tankis yra 0,1-0,17 teks., šiaušiant iškeliamas didelis kiekis šių gijų, sudarančių tankų ir žymiai minkštesnį pūkinį paviršių. Dažant šiauštą medžiagą , pūkas išsivarto chaotiškai j visas puses, suteikdamas medžiagos paviršiui "zomšo" įvaizdį, ir tokiu būdu gautas pūkas žymiai stabilesnis ir atsparesnis pilingavimuisi.
[0019] Pareiškiamo būdo parametrai optimalūs. Kaip matyti iš lentelės, naudojant pūkiniai dangai daugiagijus poliesterio ar poliamido siūlus nurodytų linijinių tankių ribose, gaunamas pakankamai tvirtas dildymui pūkas, turintis mažą pilingavimosi laipsnį , o medžiagos minkštumas palyginus su žinomu būdu yra didesnis.
[0020] Taigi, siūlomu būdu gauta medžiaga turi minkštą, atsparų dildymui ir pilingavimuisi pūkinį paviršių imituojantį "zomšą" ar "aksomą".
1. Trikotažinės medžiagos su pūkiniu paviršiumi, imituojančiu " zomšą" ar " aksomą" gavimo būdas, kuriame medžiagos pagrindui naudoja neelastinius poliamido siūlus, o pūkinei dangai - kompleksinius triacetato siūlus, išmegztą medžiagą relaksuoja, dažo gniūžtėje, džiovina, po to šiaušia, kerpa ir stabilizuoja, b e siskiriantis tuo, kad prieš dažymą medžiagą šiaušia, šlifuoja ir stabilizuoja.
2. Trikotažinės medžiagos su pūkiniu paviršiumi, imituojančiu " zomšą" ar " aksomą" gavimo būdas pagal 1 punktą, besiskiriantis tuo, kad medžiagos pagrindui naudoja poliesterio siūlus, o pūkinei dangai - daugiagijus poliesterio siūlus, kurių elementarių gijų linijinis tankis 0, 1- 0, 17 teks.
3. Trikotažinės medžiagos su pūkiniu paviršiumi, imituojančiu " zomšą" ar " aksomą" gavimo būdas pagal 2 punktą, besiskiriantis tuo, kad medžiagos pagrindui naudoja poliamido siūlus, o pūkinei dangai - daugiagijus poliamido siūlus, kurių elementarių gijų linijinis tankis 0, 1- 0, 17 teks.
