[LT] Dažų maišelio mazgas turi porą išorinių dengiančių sienelių (12, 14), sulydytų išilgai jų kraštų. Atvamzdis (30), kurio dalis yra maišelio viduje, turi skysčio praėjimo ertmę ir įėjimo kanalą (44), atviru galu nukreiptą link vienos iš dengiančių sienelių. Spaudžiant dengiančią sienelę ties kanalo anga, gali būti reguliuojamas skysčio padavimas per atvamzdį. Elastinis maišelis turi daug panaudojimo variantų. Jis gali būti įmontuotas dažymo aparatuose (B), turinčiuose atlenkiamą prispaudimo priemonę (108) dažų išspaudimo pagreitinimui per atvamzdį arba per ašinę galvutę (130), esančią priešingame gale. Ant šios galvutės gali būti uždedami keičiami priedai (138, 140, 142, 144), tokie kaip rašiklis, putų teptukas ir pan. Pagal pasirinkimą elastinis dažų maišelis gali būti sėkmingai panaudotasdaugelyje struktūrų, kurios naudojamos dailininko paletėje.
[EN] A paint assembly includes a pair of facing sidewalls (12, 14) sealed along their periphery. A fitting (30) has a fluid passage that terminates in an inlet (44) disposed within a cavity of the pouch and the inlet faces outwardly toward one of the sidewalls. By depressing the sidewalls over the opening, fluid can be regulated through the fitting. The collapsible pouch may be used in a number of different applications. It may be incorporated into a dispensing apparatus (B) that uses a hinged presser member (108) to urge paint through the fitting and out through a pivoting head (130) received on the opposite end. Removable attachments (138, 140, 142, 144) can be secured to the head to provide for a fine marker, foam brush, etc. Alternatively, the collapsible pouch can be used with a well structure that is secured to an artist's palette.
[0001] Išradimas priklauso išdavimo sistemų sričiai, o būtent dažų išdavimo įrenginiams ir elastinių maišelių arba krepšelių mazgams. Šis išradimas ypač tinkamas maiše-liui su atvamzdžiu viename gale, įmontuotu išdavimo įrenginiuose. Pritaikius spaudimą, išdavimo įrenginys išspaudžia dažus iš maišelio ertmės per angą. Nors išradimas bus aprašytas remiantis vienu pavyzdžiu, ta-čiau bus įvertinta, kad išradimas turi platesnį pri-taikymą ir gali būti sėkmingai panaudotas panašiems tikslams įvairiose srityse.
[0002] Bendrai, elastiniai maišeliai arba krepšeliai dažams, pritaikant juos naudoti kartu su teptuku ar kitu išdavimo antgaliu yra seniai žinomi šioje srityje. Pavyzdžiui, JAV patentai Nr.Nr. 103.640; 1.475.116; 2.869.162; 2.893.710; 3.960.294; 3.070.824; 3.070.825; 3.918.820 ir 5.000.602 aprašo ir iliustruoja žinomus įrenginius. Kai kurie jų skirti plačių paviršių da-žymui, kaip priešingybė mažų kiekių dažų išdavimui, ku-rių reikia dailininkams arba dizaineriams. Be to, šios žinomos struktūros palyginti sudėtingos ir jų panaudojimo laikas yra ribotas.
[0003] Elastinio dažų maišelio veikimo principas yra analo-giškas vožtuvo veikimui, kai yra reguliuojamas skysčio tekėjimas iš maišelio. Tačiau vožtuvo kaina, priklau-somai nuo jo komplektavimo gali sudaryti didesnę dalį visos sistemos kainos. Taigi, brangūs vožtuvai nėra reikalingi.
[0004] Svarbu pasiūlyti nebrangų ir patikimą vožtuvo įrengimą, kad vartotojas galėtų juo lengvai manipuliuoti, kol ant angos yra uždėtas gaubtelis, neleidžiantis dažams ište-kėti iš maišelio.
[0005] Taip pat svarbu pasiūlyti sistemą, turinčią daug skir-tingų keičiamų išdavimo antgalių arba rašiklių.
[0006] Žinomi įrenginiai neturi tokio paties dažų maišelio mazgo, kuri galima būtų naudoti kaip rašikli,, putų tep-tuką, plačiajuosti, žymekli,, dažymo teptuką, siurblini, purkštuvą, aerozolini, purkštuvą arba net dailininko pa-letėje. Žinomi sprendimai neturi tokio visapusiško panaudojimo. Be to, žinomos išdavimo galvutės neužtikrina pastovaus, nenutrūkstamo dažų padavimo i, teptuko-galą.
[0007] Siūlomo išradimo tikslas yra sukurti naują ir patobu-lintą dažų išdavimo sistemą, kuri neturėtų ankščiau pa-minėtų trūkumų ir kurioje elastinis dažų maišelis būtų paprastas, patogus ir tiktų įvairiapusiškam panaudo-j imui.
[0008] Pagrindiniame išradimo realizavimo variante sistemą sudaro elastinis maišelis, ribojamas poros išorinių den-giančių sienelių, sulydytų išilgai kraštinių. Tarp šių sienelių yra įlydytas atvamzdis, turintis įėjimo kana-lą vidinėje maišelio ertmėje, besijungiantį su išėjimo kanalu. Geriau, kai įėjimo kanalo pradžia yra plokštu-moje lygiagrečioje išorinių šoninių sienų plokštumai, kad vartotojas, norėdamas reguliuoti dažų tekėjimą iš maišelio, galėtų lengvai spustelėti vieną iš šoninių sienelių virš įėjimo kanalo.
[0009] Kitame išradimo variante dažų išdavimo prietaisas turi atraminį paviršių. Ant vieno šio paviršiaus galo virš atvamzdžio yra uždėta ašinė galvutė. Atraminis pavir-šius viršuje turi spaudimo elementą, pritaikytą pasi-renkamiems spaudimo judesiams link ir nuo atraminio pa-viršiaus, kad galima būtų išspausti dažus iš maišelio.
[0010] Dar viename išradimo variante spaudimo elementas turi kūginį nuolydį ir yra sukonstruotas iš tamprios, spy-ruokliuojančios medžiagos, kad pagreitintų dažų išspau-dimą iš maišelio.
[0011] Pagrindinis išradimo privalumas yra supaprastinta dažų išdavimo iš elastinio maišelio konstrukcija.
[0012] Kitas šio išradimo privalumas yra maišelio ir išdavimo mazgo universalumas ir platus panaudojimas įvairiais atvejais.
[0013] Dar vienas siūlomo išradimo privalumas yra tas, kad patogu reguliuoti ir kontroliuoti dažų srauto padavimą iš maišelio i, teptuko viršūnėlę.
[0014] Visi šio išradimo privalumai ir nauda bus aiškūs specialistams, kai jie skaitys ir supras sekanti detalų siūlomo išradimo aprašymą.
[0015] Išradimo ir jo variantų realizacija toliau detaliai ap-rašyta, remiantis brėžiniais, kuriuose: Fig. 1 - parodyta elastinio maišelio dažams laikyti vaizdas iš priekio; Fig. 2 - parodyta elastinio maišelio Fig. 1 vaizdas iš užpakalio; Fig. 3 - parodytas tuščio elastinio maišelio vaizdas iš šono; Fig. 4 - parodytas elastinio maišelio Fig. 1 vaizdas iš šono, iliustruojantis jo konfigūraciją, kai jis pripildytas dažų; Fig. 5 - parodytas maišelio Fig. 4 vaizdas iš priekio; Fig. 6 - parodytas atvamzdžio, naudojamo elastiniame dažų maišelyje, vaizdas iš priekio; Fig. 7 - parodytas atvamzdžio Fig. 6. vaizdas iš šono; Fig. 8 - parodytas atvamzdžio pjūvio 7-7 Fig. 6 vaizdas ; Fig. 9 - parodyta ruošinio, naudojamo formuoti elastini, maišeli,, išklotinė; Fig. 10 - parodytas gaubtelio, kuris sąveikauja su ant-vamzdžiu, vaizdas iš viršaus; Fig. 11 - parodytas padidintas gaubtelio Fig. 10 skers-pjūvio vaizdas; Fig. 12 - parodytas vaizdas, kai daug elastinių mai-šelių, pakabinta ant demonstravimo elemento; Fig. 13 - parodyta išdavimo mazgo su elastiniu maišeliu schema pagal siūlomą išradimą; Fig. 14-17 - parodyta visų alternatyvių išdavimo galvu-čių, naudojamų išdavimo mazguose su elastiniu dažų maišeliu, schema; Fig. 18 - parodyta alternatyvinė įvairių priedų pri-jungimo prie išdavimo mazgo schema; Fig. 19 - parodytas perspektyvinis elastinio dažų mai-šelio, realizuoto pagal pateiktą išradimą, vaizdas kartu su aerozoliniu purkštuvu; Fig. 20 - parodytas perspektyvinis dažų maišelio, realizuoto pagal pateiktą išradimą, vaizdas kartu su siurbliniu purkštuvu; Fig. 21 - parodytas perspektyvinis vaizdas alternaty-vaus įstatomo aerozolinio purkštuvo; Fig. 22 - parodytas perspektyvinis vaizdas elastinio
[0016] maišelio, panaudoto dailininko paletėje;

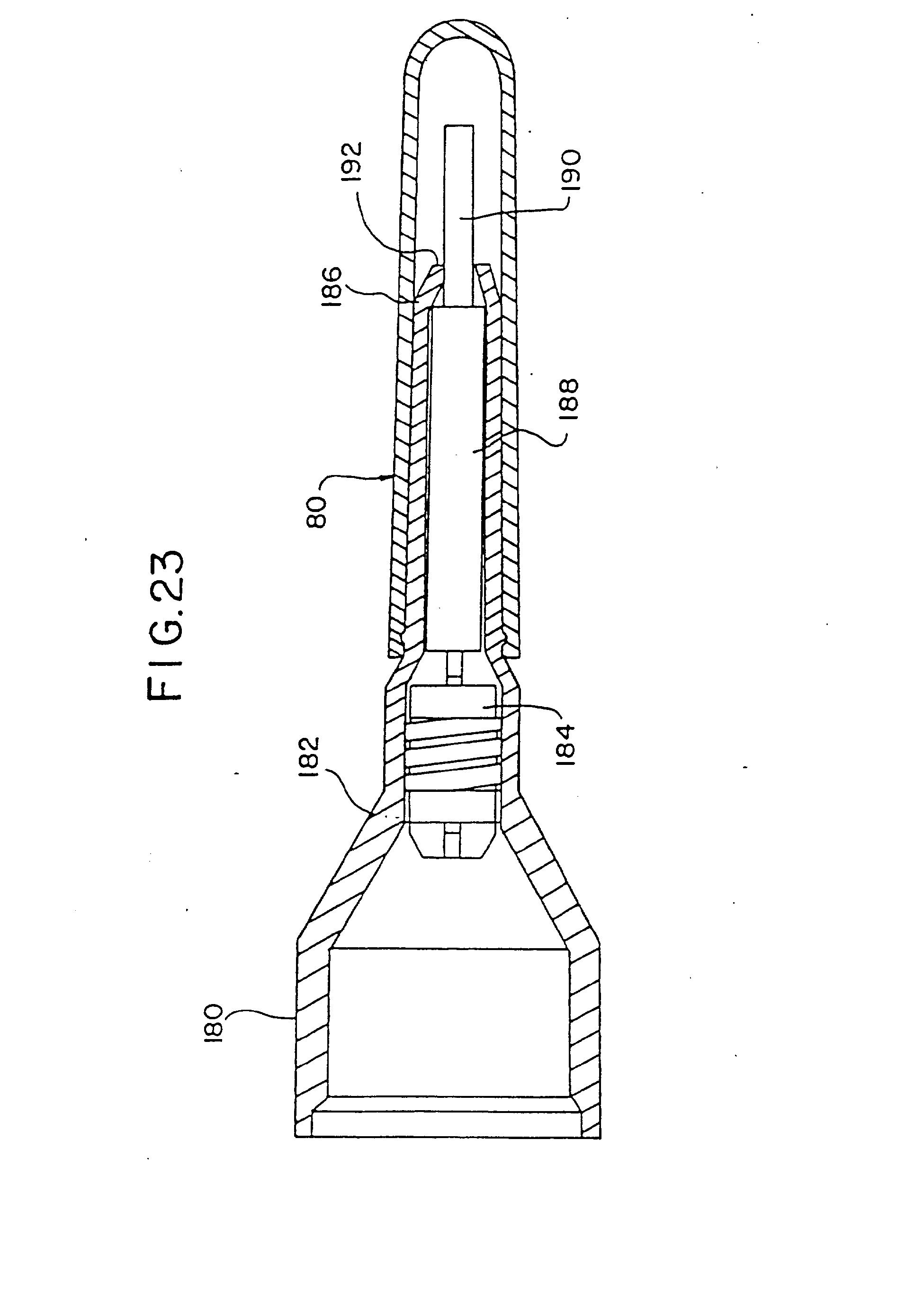

[0017] Fig. 23 - parodytas išilginis pjūvis siūlomo pagal išradimą prijungiamo antgalio, skirto dažų padavimui į teptuko galvutę.
[0018] Remiantis brėžiniais, kurie iliustruoja siūlomą išra-dimą, bet neriboja jo apimties, toliau aprašomi elastinio dažų maišelio arba krepšelio A, naudojamų kartu su išdavimo aparatu B, įvairūs pritaikymo variantai.

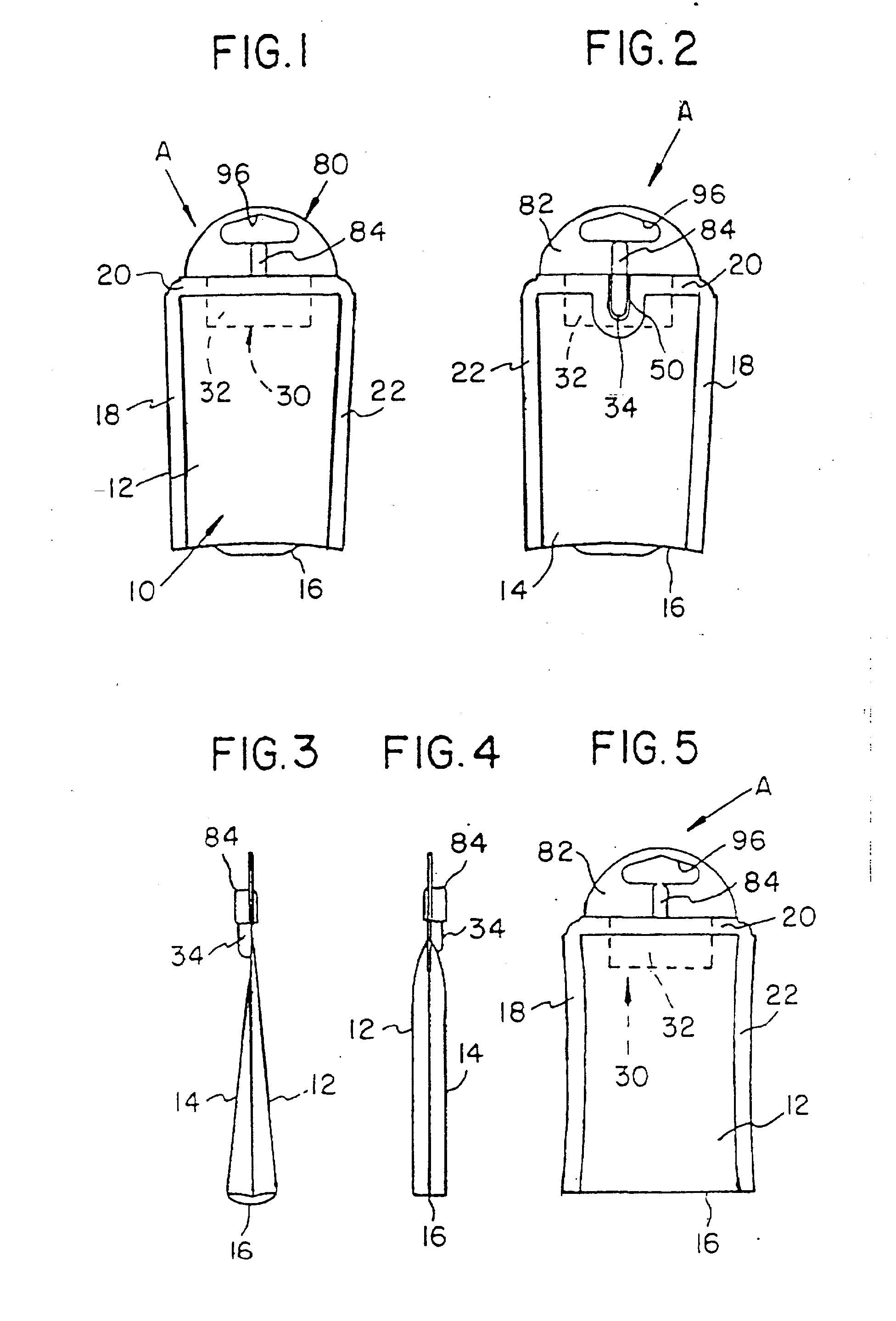

[0019] Pagrindiniame variante, parodytame Fig. 1 - Fig. 5 elastinio maišelio mazgas turi maišeli, 10, paprastai stačiakampi, suformuotą iš poros plokščių šoninių sie-nelių 12, 14, sujungtų tarpusavyje pirmame arba žemu-tiniame gale 16. Likusios trys stačiakampio maišelio sienelės 18, 20, 22 yra sulydytos išilgai periferinių kraštų. Pagal geriausią išradimo realizavimo variantą karštas užlydymas šoninių sienelių, išilgai periferinių briaunų yra taikomas tuomet, kai elastinis maišelis yra formuojamas iš vieno polietileninio lapo. Kaip yra gerai žinoma šios technikos srities specialistams, kai-tinant vieną polietileninės medžiagos sienelės kraštą jis prisilyao prie kitos sienelės krašto. Kitas sie-nelių plotas lieka nesusilydęs ir sudaro vidinę ertmę, galinčią išsiplėsti ir patikimai saugoti dažų skystį.
[0020] Pagal tolimesni aprašymą dažai gali būti išduodami (išspaudžiami) iš maišelio.
[0021] Sekančiame arba viršutiniame maišelio gale 20 yra įdė-tas atvamzdis 30, pageidautina taip pat iš polieti-leninės medžiagos. Pagrindinės atvamzdžio detalės yra parodytos Fig. 6 - Fig. 8. Atvamzdis turi plokščią da-lį 32, įlydytą tarp pirmos ir antros sienelės periferi-nių kraštų. Atvamzdžio cilindrinė dalis yra suformuota ant plokščios dalies 32 ir turi kanalą 36, kurio centrinė ašis sutampa su maišelio centrine ašimi. Kanalas skirtas dažų išdavimui per angą 38. Kitas arba vidinis kanalo galas laikinai gali būti uždarytas ski-riamąja plonasiene dalimi 42 (Fig. 8) . Ši dalis yra sukonstruota taip, kad, kai maišelis yra paruoštas naudoti, vartotojas ją gali lengvai perdurti aštriu daik-tu. Kai ši dalis yra pradurta, pirmasis kanalas susi-siekia su antruoju kanalu 44, kuris yra statmenas pirmajam o taip pat statmenas plokštumai 32. Antrasis kanalas per įėjimo angą 46 jungia maišelio ertmę su pirmojo kanalo išėjimo anga 38. Įėjimo anga 46 yra plokštumoje žymia dalimi lygiagrečia šoninėms maišelio sienelėms. Tokiu būdu, šoninė sienelė 12, kuri yra sulydyta su plokščia dalimi 32, turinčia įėjimą, gali būti lengvai spaudžiama virš įėjimo, kaip parodyta strėlyte 48 Fig. 8. Spaudoma šoninė sienelė veikia kaip sklendinis vožtuvas selektyviai uždarydamas dažų padavimą per išėjimą.

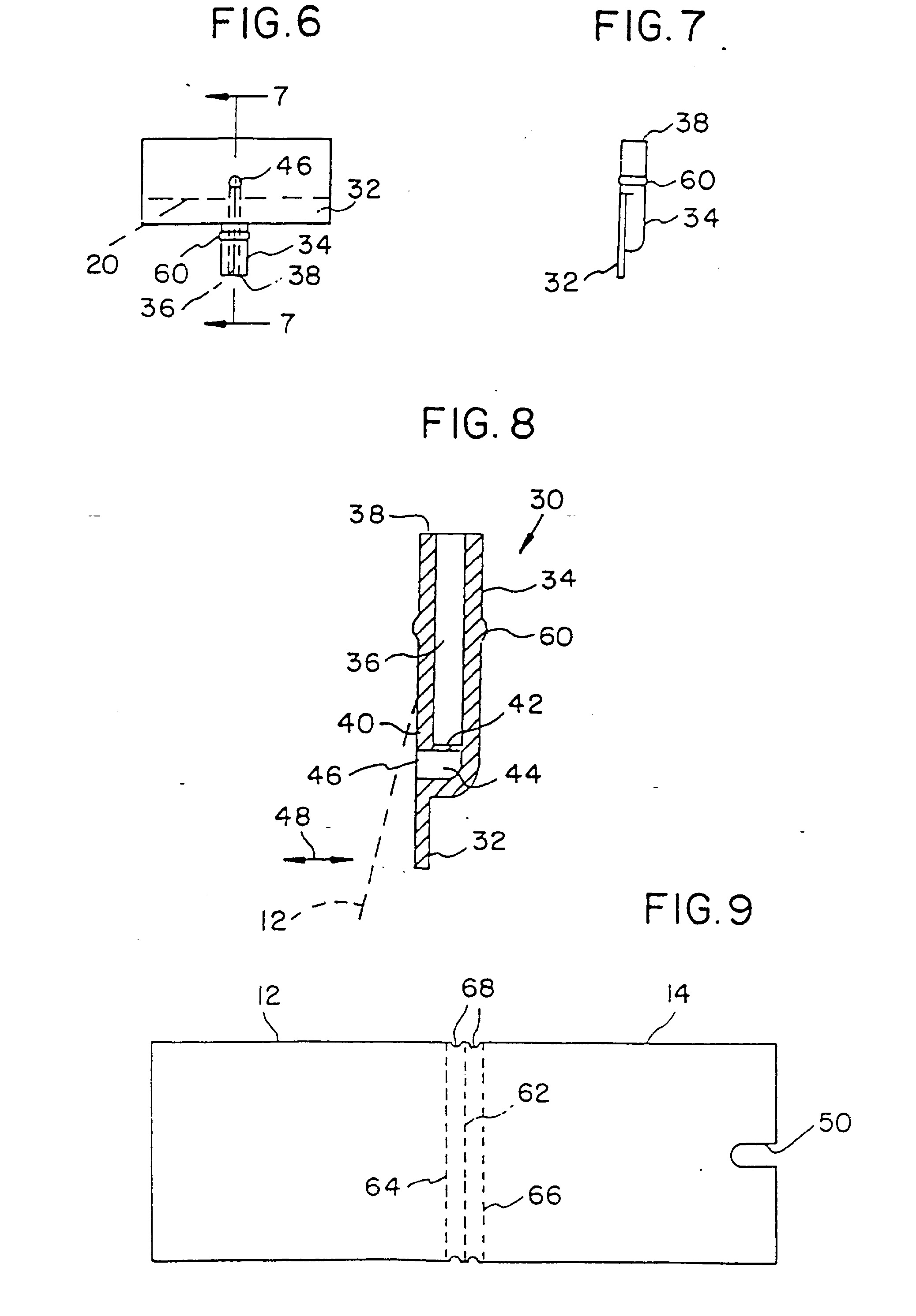

[0022] Kaip pažymėta punktyrine linija Fig. 6 šoninės sienelės viršutinis kraštas 20 su atvamzdžio plokščiąja dalimi yra sulydytas tarpe tarp įėjimo angos 46 ir išėjimo angos 38. Be to, kaip geriausiai parodyta Fig. 2, antra šoninė sienelė 14 turi įdubą 50, geriausiai priderintą prie atvamzdžio korpuso 34. Šoninė sienelė 14 yra sulydyta išilgai jo antro krašto 20 su plokščia at-vamzdžio dalimi. Tokiu būdu, maišelis yra hermetiškai sulydytas per visą kontūrą. Atvamzdžio išorėje yra suformuota išgaubta briaunelė 60, lygiagreti išėjimo angai 36.
[0023] Geriausia, kai išgaubta briaunelė yra žiedinė ir atitinka griovelį, esantį gaubtelyje, kai bus detaliau ap-rašyta žemiau. Fig. 9 parodyta ruošinio, iš kurio sufor-muojamos šoninės sienos, išklotinė. Ruošinys yra iš vieno gabalo ir turi eilę išlankstytų arba įrėžtų li-nijų 62, 64, 66. Įrėžta linija 62 dalina ruošinį į lygias dalis, kurios tampa šoninėmis sienomis 12, 14. Tuo tarpu, išlankstytos, netoli viena nuo kitos esan-čios linijos 64, 66 sudaro klostės arba dumplių konfi-gūraciją, leidžiantį maišelio ertmei išsiplėsti ir su-talpinti didesni, įtekančio skysčio kieki,. Ant perife-rinių kraštų esantys kontūrai 68 numatyti tam, kad pa-lengvintų maišelio mazgo surinkimą.

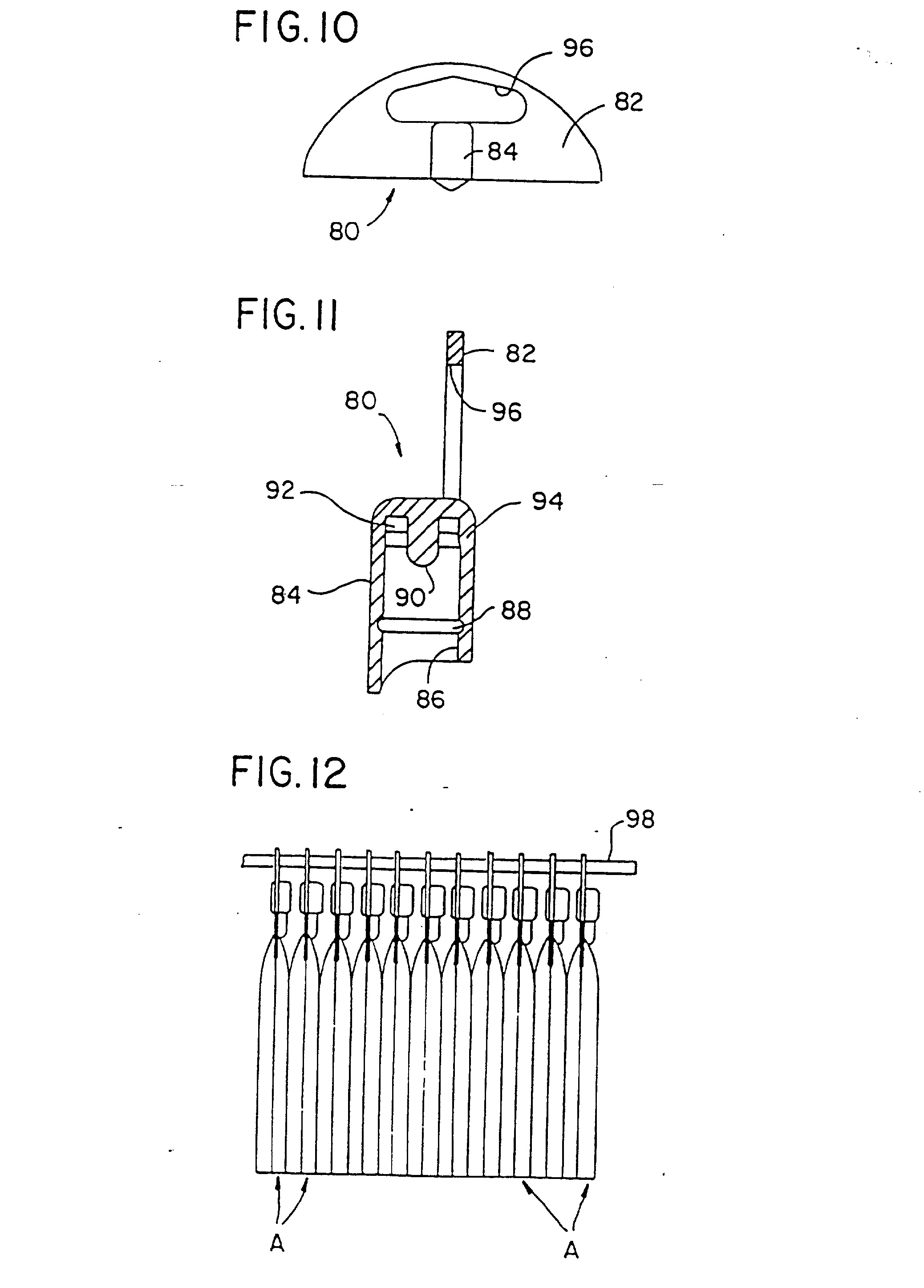

[0024] Toliau, remiantis Fig. 1 - Fig. 5 ir papildomai Fig. 10 ir Fig. 11 parodyta kaip gaubtelis 80 yra pritaikytas uždėti ant atvamzdžio paviršiaus 34.
[0025] Geriausiame išradimo variante gaubtelis turi plokščią dali, 82, kuri iš esmės yra pusapskritimio formos. Pusapskritimio diametras realiai atitinka maišelio mazgo krašto ilgiui ir sudaro su juo vieną visumą. Be abejo, išradimo ribose gali būti naudojamos ir kitos kon-figūracij os.
[0026] Ant gaubtelio plokščio dalies yra suformuotas lizdas 84 su tuščiavidure išėma 86, pritaikyta tampriam užmovimui ant atvamzdžio. Svarbiausias skirtumas yra tas, kad tuščiavidurė išėma 86 turi žiedini, grioveli, 88, su-tampanti, su a~vamzdžio išgaubta briauna 60 ir fik-suojantį gaubtelį ant atvamzdžio.
[0027] Išėma taip pat turi sandarinantį iškyšulį 90, einantį žemyn link atviro išėmos galo ir sudarantį žiedinį įdubimą 92, apgaubiantį atvamzdžio išėjimo angą. Be to, kūginė briaunelė 94 sumažina skersinį išėmos pjūvį taip, kad gaubtelis su atvamzdžio išėjimo anga sudaro sandarų sujungimą. Šio gaubtelio plokščioji dalis taip pat turi kiaurymę 96, kuri supaprastina maišelio pa-kabinimą už gaubtelio jį eksponuojant. Kaip geriausiai parodyta Fig. 12 serija pripildytų maišelio mazgų yra pakabinti už kiaurymių 96 ant pailginto strypo 98, kuris susietas su eksponavimo bloku (neparodyta). Aišku, kad gali būti naudojamas ir kitas eksponavimo montažas, tačiau šis yra geriausias prekiaujant mai-šelių mazgais. Fig. 13 parodytas geriausias realizuoto pagal išradimą aparato variantas, kuriame panaudotas elastinio maišelio mazgas. Parodytas išdavimo aparatas B turi plokščią atraminį paviršių 100, ribojamą dviejų viena nuo kitos tam tikru atstumu nutolusių sienų 102, 104 . Šoninės sienos turi nustatytą aukštį, atitinkantį pilnai pripildytą maišelį ir sudaro jam horizontalias atramas. Viename atraminio paviršiaus gale -šoninės sienos turi mažas iškyšas 106, esančias viena priešais kitą. Jos jungiasi su spaudimo elemente 108 esančiomis įdubomis 110, sudarydamos šarnyrinį sujungimą. Spaudimo elementas 108 gali pasisukti 180° taip, kad kitas jo galas 112 atsilenkia nuo atraminio paviršiaus ir lei-džia pakrauti maišelio mazgą ant atraminio paviršiaus.
[0028] Geriausiame išradimo realizavimo variante spaudimo elementas turi elastinę, panašią į kempinę medžiagą 120, pritvirtintą prie vidinio paviršiaus. Ši medžiaga turi kūginį nuolydį, t.y. smailėjančią formą 122. Neper-traukiamai spaudant spaudimo elementą link atraminio paviršiaus, ji pagreitina dažų stūmimą link maišelio atvamzdžio. Tokiu būdu, net jeigu spaudoma taške, nu-tolusiame nuo šarnyrinio sujungimo, ši spyruokliuojanti elastinga medžiaga pirmiausia kontaktuoja su maišelio pagrindu taip, kad bet koks skystis maišelio viduje yra stumiamas link atvamzdžio.
[0029] Priešingame atraminio paviršiaus gale pora iškyšu-lių 124 jungiasi su įdubimais 126, esančiais ant ašinės galvutės 128. Geriausiai, kai galvutė gali pasisukti 90" taip, kad netrukdytų įdėti arba išimti maišelio mazgą iš atraminio paviršiaus. Galvutė turi ertmę, ri-bojamą sienelės 130, kuri remiasi į kraštą 20, esantį ant elastinio maišelio. Sienelės centre yra kiaury-mė 132, pritaikyta glaudžiam uždėjimui ant atvamzdžio. Kaip matyti iš Fig. 13 kiaurymė yra išformuota kartu su sienele 130 kaip tuščiavidurė cilindrinė iškyša 134.

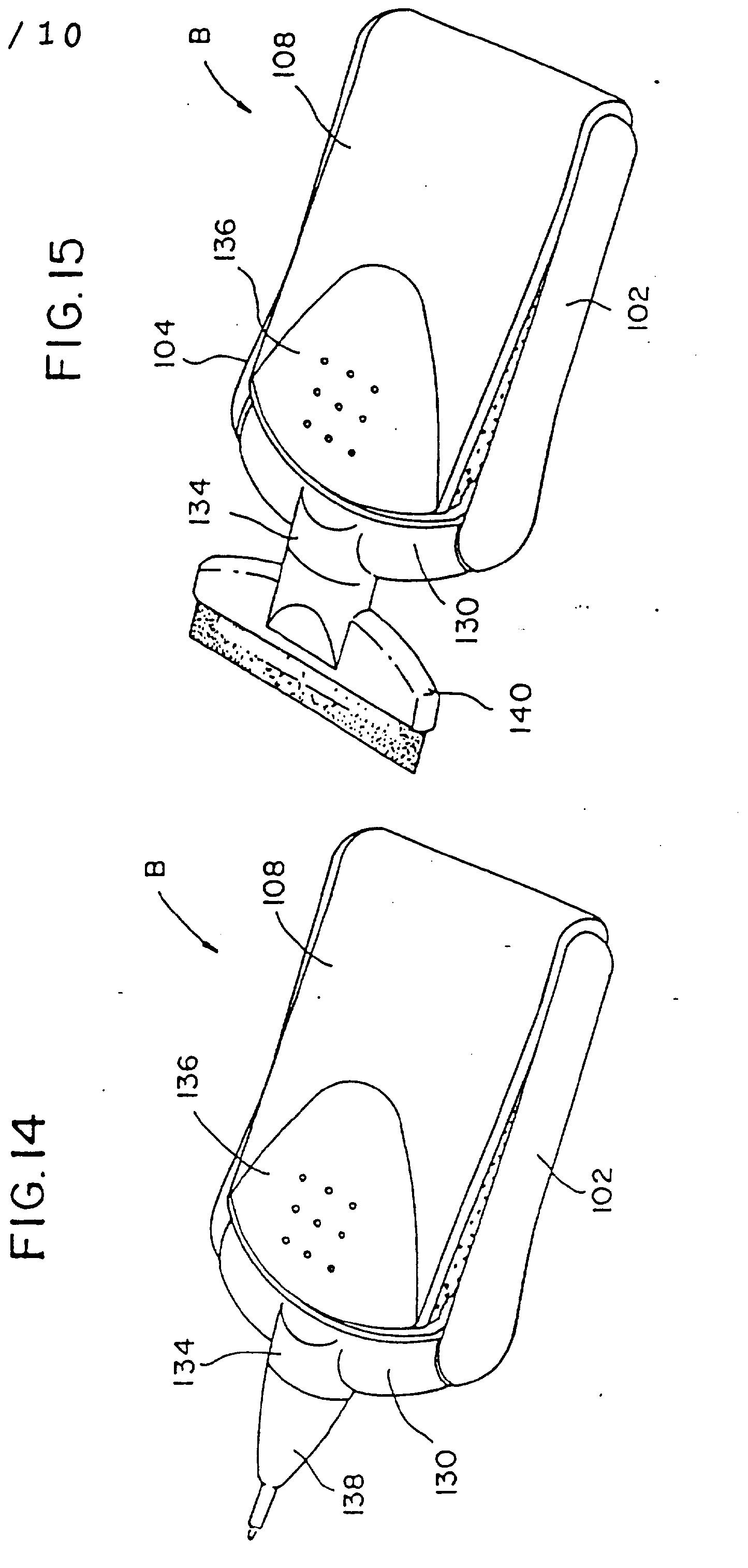

[0030] Tokia forma leidžia naudoti įvairių dažų maišelio prie-dus kaip parodyta Fig. 14 - Fig. 18. Pavyzdžiui, Fig. 14 spaudimo elementas yra užspaustas ant elastinio maiše-lio ir, paspaudus ji reikiama jėga plote 136, dažai yra išspaudžiami per cilindrinę iškyšą 134. Rašiklio (siau-rajuosčio žymeklio) priedas 138 yra uždėtas ant šios iškyšos taip, kad dažai išspaudžiami siaura .linija. Fig. 15 parodytas putų teptuko priedas 140, kuris uždė-tas ant cilindrinės iškyšos. Ji sukiojant rašalas iš atvamzdžio angos paeiliui paskleidžiamas plačiu arba siauru plotu. Fig. 16 parodytas plačiajuosčio žymeklio priedas 142. Jis suteikia galimybę gauti tarpinio plo-čio juostą, giminingą juostoms, kurios gaunamos prie-dų 138, 140, parodytų Fig. 14 ir Fig. 15 pagalba.

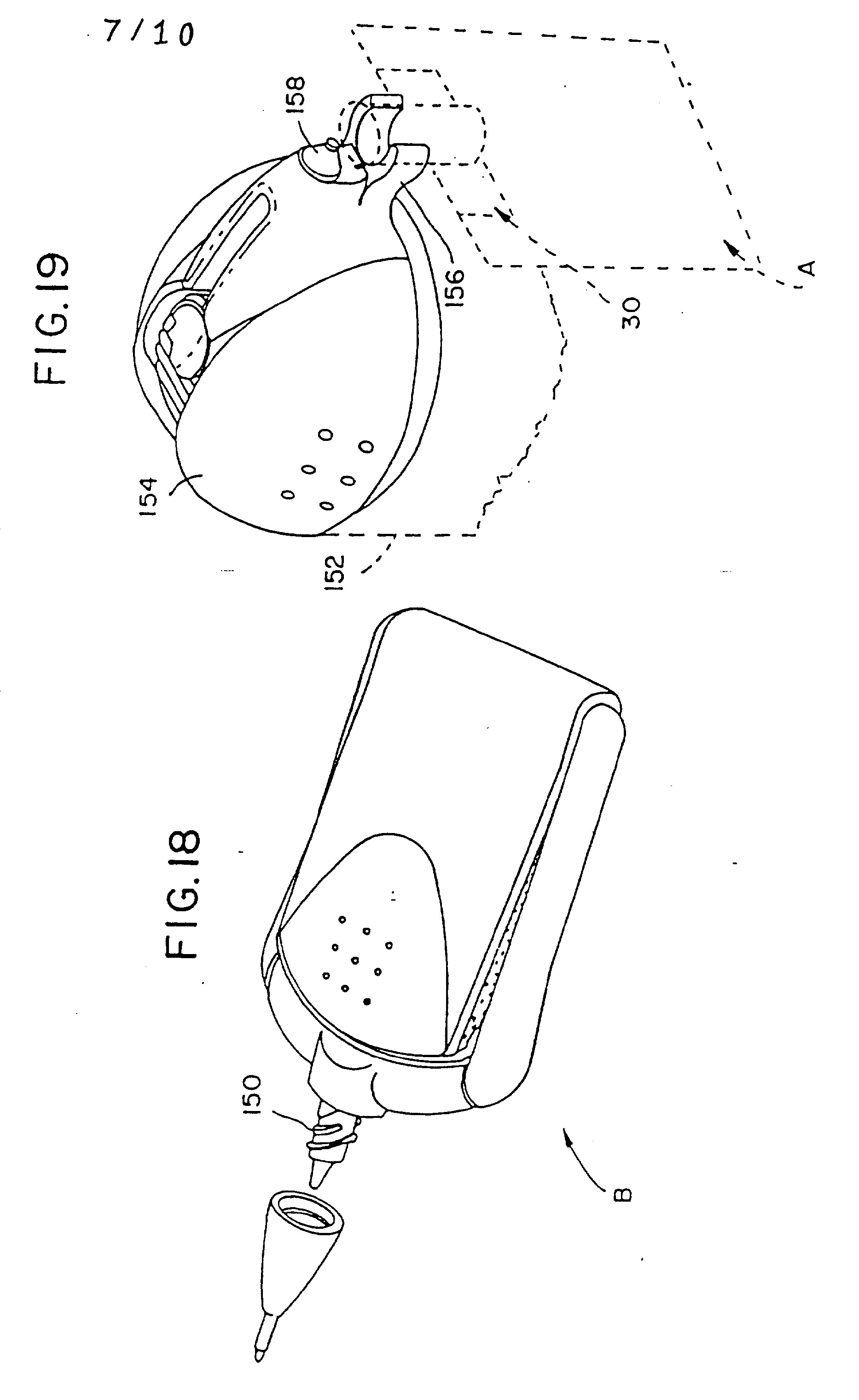

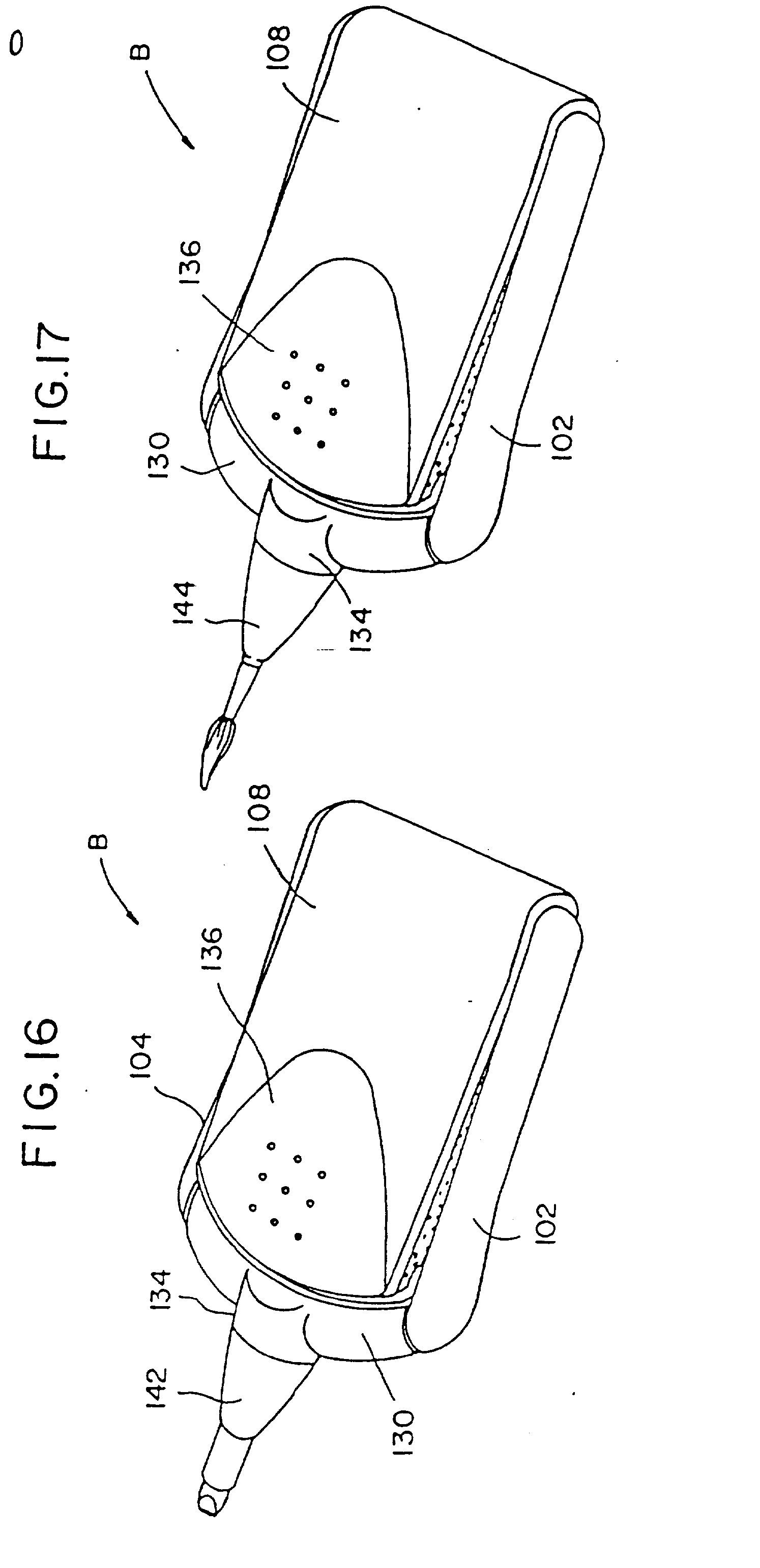

[0031] Tačiau reikia pažymėti, kad, nežiūrint šios įvairovės, dažų išdavimo prietaisai, priešingai, yra identiški sa-vo struktūra ir veikimo būdu. Fig. 17 parodytas dažų teptuko priedas 144, kuris veikia tuo pačiu principu, kaip ir variantai, aprašyti aukščiau. Fig. 18 parodyta, kad cilindrinė iškyša turi sriegi,, supaprastinantį priedų 138, 140, 142, 144 prijungimą prie išdavimo prietaiso. Kiekvienas šių priedų taip pat turėtų turėti vidinį sriegį (neparodyta), kad juos būtų lengva uždėti arba nuimti nuo išdavimo prietaiso gal-vutės . Fig. 19 parodytas perspektyvinis vaizdas, iš kurio matyti, kaip dažų maišelis yra pritaikomas aerozoliniame purkštuve. Korpuse 152 yra suspaustas aerozolis. Prie korpuso prijungta pagrindinė gaubtelio dalis 154. C-formos (dažniausiai) apkaba 156, išsikišusi nuo pagrin-dinės gaubtelio dalies jungiasi su elastinio maišelio A atvamzdžiui 30. Aerozolis iš purkštuvo 158 yra nukreipiamas i, maišeli,, kur susimaišęs su dažais išpurš-kiamas per atvamzdžio angą. Taip gaunamas efektyvus purškimo aparatas.

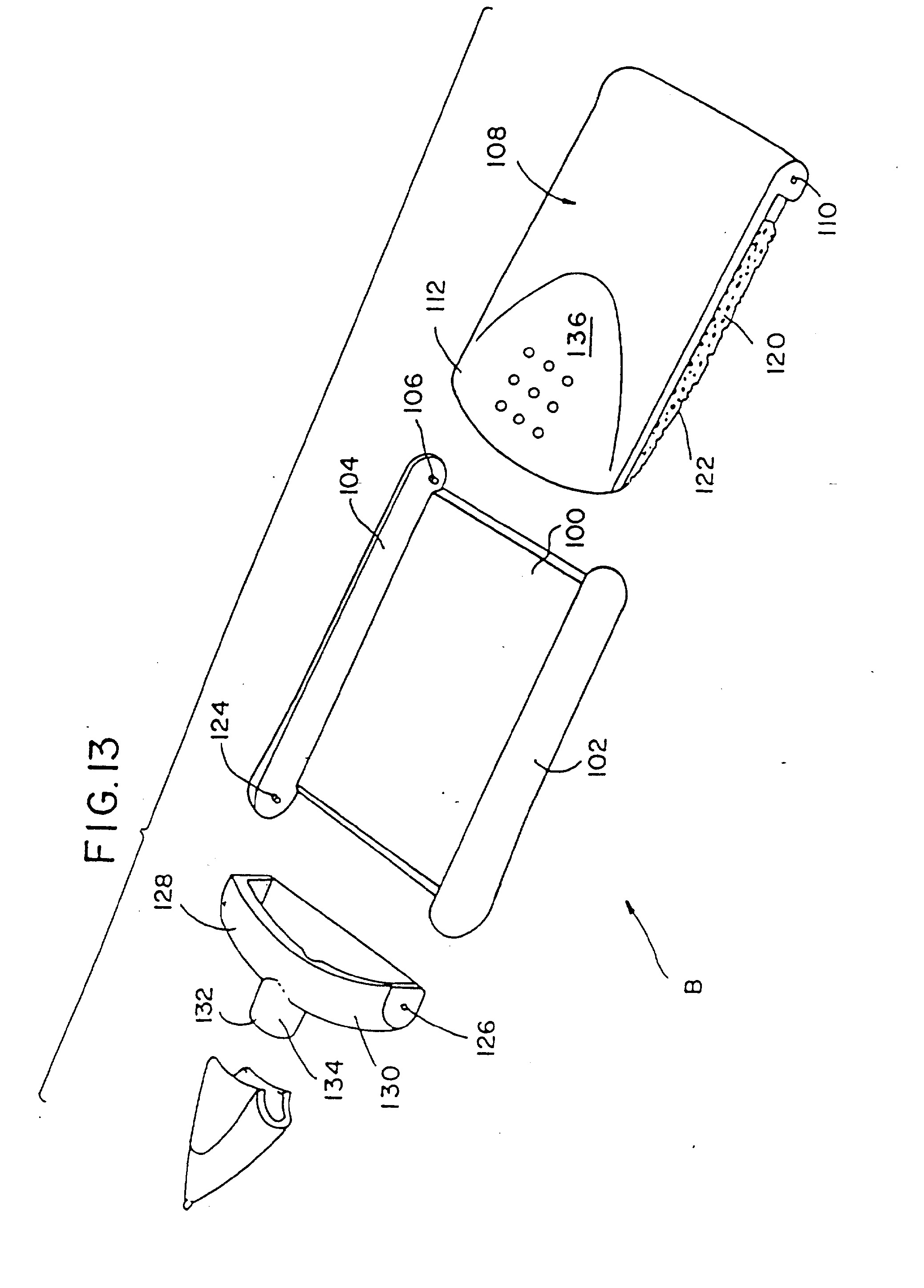

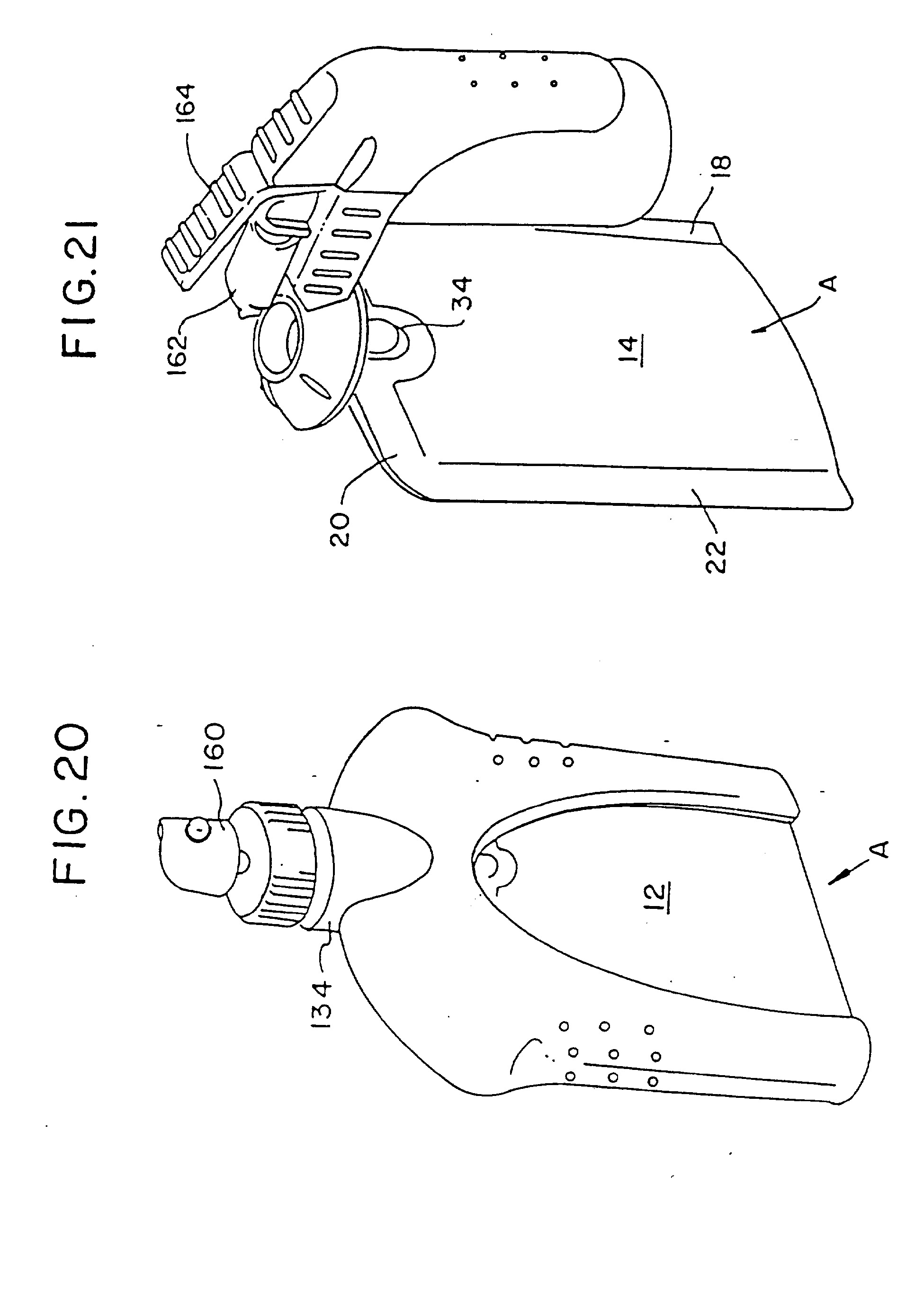

[0032] Fig. 20 parodytas rankinės pompos aparatas. Jame dažų išdavimo mazgas, parodytas ir aprašytas Fig. 13 - Fig. 18 yra pakeistas, pašalinant spaudimo elementą. Vietoje jo spaudžiant purkštuvą 160, dažai yra siurbiami iš, maiše-lio pro atvamzdžio angą ir nukreipiami ant dažomo pa-viršiaus .

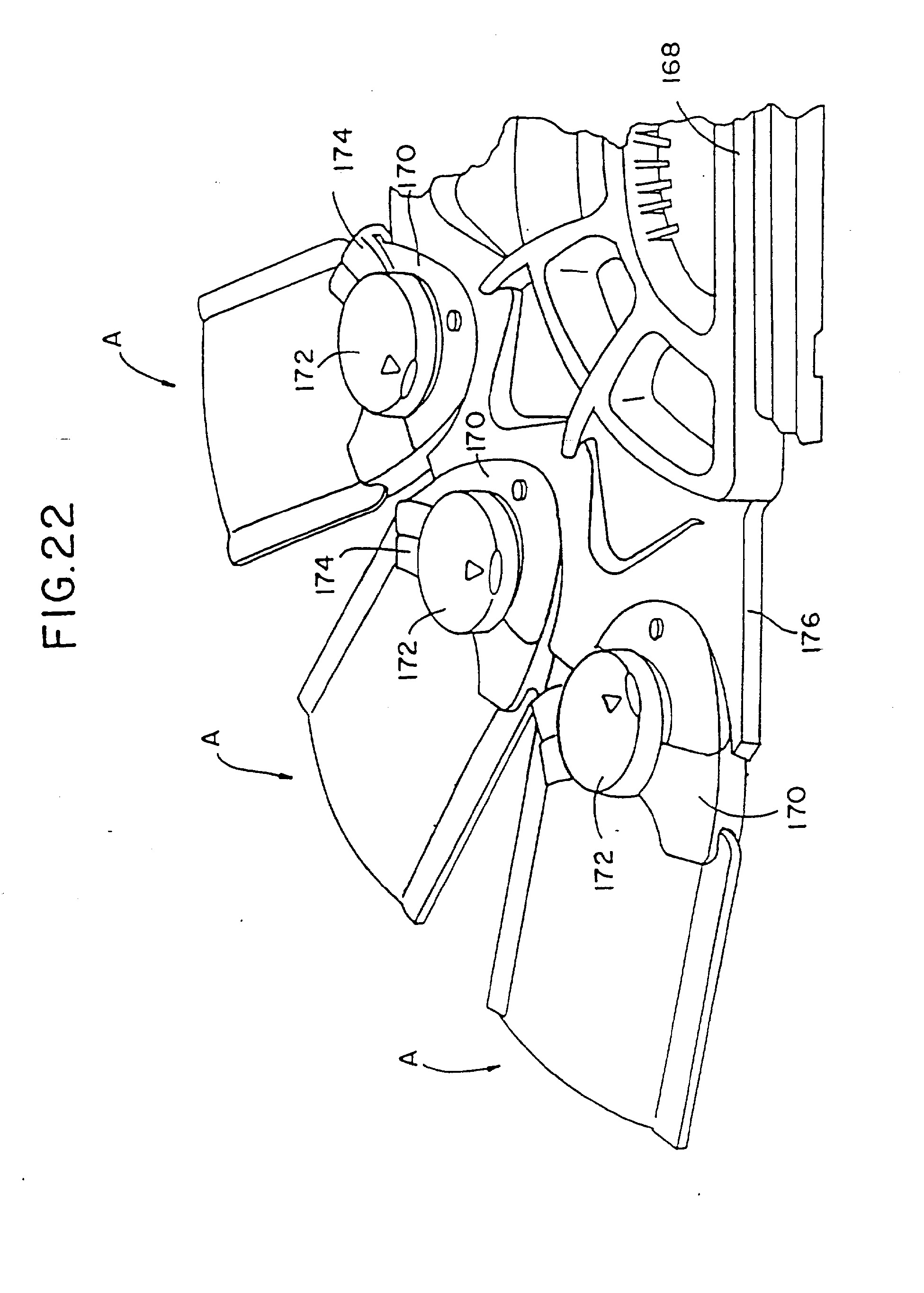

[0033] Sumažinto dydžio purškimo balionėlis yra parodytas Fig. 21. Čia aerozolis iš purkštuvo 162 yra nukreipiamas dažus spaudžiant svirtelę 164. Dažai tuomet susimaišo su aerozoliu ir naudojami paviršiui (neparodyta) da-žyti . Fig. 22 parodyta dailininko paletė 168, kurioje panaudotas siūlomo išradimo elastinio maišelio mazgas A. Serija dažų indelių 170 yra Įmontuoti i, atskirų elas-tinių maišelių mazgų atvamzdžius. Kiekvienas indelis turi gaubteli, 172, lankstaus ryšio priemone 174 pri-tvirtintą prie indelio. Todėl gaubtelis per neapsi-žiūrėjimą negali būti klaidingai uždėtas. Be to, indelis su maišeliu gali būti nuimtas nuo C-formos Įdubos 176, kuri suformuota paletėje. Tai leidžia laikyti ant paletės kelias norimas skirtingas spalvas arba lengvai pakeisti maišelio mazgą.
[0034] Bendros problemos, susijusios su priedais dažams tiekti i, teptuko galvutę, yra tos, kad per daug arba per mažai dažų patenka i, teptuko galvutę. Tai pasireiškia tuomet, kai teptukas yra nepastoviai naudojamas. Fig. 23 parodytas geriausias priedo konstrukcijos variantas, turintis prailgintą antgalį 180, pritaikytą sujungti su išdavimo galvute kaip aprašyta aukščiau. Susiaurintoje antgalio vietoje 182 yra įstatytas tekėjimo ribotuvas 184. Ribotuvas turi spiralini, paviršių, skirtą kontroliuoti dažų tekėjimą i antgalio galą 186. Ribotuvas yra tampriai įdėtas d, antgalio vidų ir sujungtas kitu galu su cilindru 188 ir teptuko galvute 190. Cilindro matmenys yra tokie, kad jis uždaro įėjimo plyšį 192. Glaudus sujungimas tarp plyšio ir teptuko galvutės sudaro galimybę sugnybti teptuko galvutę, vos tik ji išsiplečia nuo gautų dažų kiekio ir reguliuoti dažų tekėjimą į teptuką dažant. Ši pagal išradimą siū-loma struktūra leidžia pasiekti lygų nenutrūkstamą dažų tiekimą į teptuką užnešant tirštesnės konsistencijos dažų sluoksnį ant darbinio paviršiaus.
[0035] Išradimas buvo aprašytas remiantis geriausiais realizavimo variantais. Aišku, kad įmanomi ir kiti šio išra-dimo realizavimo variantai. Visi patobulinimai ir pa-keitimai yra numatyti išradimo ribose, kurios pateiktos išradimo apibrėžtyje.
1. Dažų maišelio mazgas, turintis elastini, maišeli,, pritaikytą naudoti kartu su teptuku arba kitu išdavimo antgaliu, besiskiriantis tuo, kad ji, sudaro:elastinis maišelis, turintis vieną priešais kitą esan-čias šonines sieneles, sujungtas tarpusavyje išilgai periferinių kraštų ir sudarančias ertmę, tinkamą skys-čiui laikyti;atvamzdis, kurio plokščioji dalis įlydyta tarp prieš-priešinių šoninių sienelių paviršių išilgai periferinio krašto ir kurio korpusas turi skysčio praėjimo kanalą susisiekimui su maišelio ertme taip, kad kanalo pirmoji dalis tęsiasi i, išorę lygiagrečiai plokščiajai daliai, o antroji dalis, nesutampanti su pirmąja ir sudaranti su ją statų kampą, yra maišelio ertmėje;nuimamas gaubtelis, selektyviai sujungtas su kanalo pirmąja dalimi ir uždarantis susisiekimą su maišelio ertme.
elastinis maišelis, turintis vieną priešais kitą esan-čias šonines sieneles, sujungtas tarpusavyje išilgai periferinių kraštų ir sudarančias ertmę, tinkamą skys-čiui laikyti;atvamzdis, kurio plokščioji dalis įlydyta tarp prieš-priešinių šoninių sienelių paviršių išilgai periferinio krašto ir kurio korpusas turi skysčio praėjimo kanalą susisiekimui su maišelio ertme taip, kad kanalo pirmoji dalis tęsiasi i, išorę lygiagrečiai plokščiajai daliai, o antroji dalis, nesutampanti su pirmąja ir sudaranti su ją statų kampą, yra maišelio ertmėje;nuimamas gaubtelis, selektyviai sujungtas su kanalo pirmąja dalimi ir uždarantis susisiekimą su maišelio ertme.2. Dažų maišelio mazgas pagal 1 punktą, besiskiriantis tuo, kad viena iš maišelio šoninių sienelių turi kontūrą, nutįsusi, i, vidų nuo periferinio krašto ir skirtą susijungti su atvamzdžio korpusu.
3. Dažų maišelio mazgas pagal 2 punktą, besiskiriantis tuo, kad maišelio šoninės sienelės yra suformuotos iš vieno stačiakampio medžiagos gabalo, su-lenkto išilgai centrinės lenkimo linijos ir sulydyto išilgai trijų likusių krašto dalių.
4. Dažų maišelio mazgas pagal 3 punktą, besiskiriantis tuo, kad stačiakampis medžiagos gabalas turi antrą ir trečią lenkimo linijas, lygiagrečias centrinei lenkimo linijai, kurių dėka išsiplečia pripildytas skysčiu maišelis.
5. Dažų maišelio mazgas pagal 1 punktą, besiskiriantis tuo, kad atvamzdžio plokščioji dalis turi pirmąji kraštą, pasibaigianti, ilydymu tarp perife-rinių šoninių sienelių kraštų.
6. Dažų maišelio mazgas pagal 1 punktą, besiskiriantis tuo, kad atvamzdžio korpusas nutęstas išorę nuo periferinės šoninių sienelių dalies.
7. Dažų maišelio mazgas pagal 1 punktą, besiskiriantis tuo, kad korpusas ant išorinio pa-viršiaus turi žiedini išgaubimą, skirtą interferenci-niam sujungimui su gaubteliu.
8. Dažų maišelio mazgas pagal 1 punktą, besiskiriantis tuo, kad gaubtelis turi plokščią dali,, ant kurios yra suformuotas lizdas taip, kad, kai gaubtelis yra uždėtas ant atvamzdžio korpuso, jo plokščioji dalis iš esmės yra vienoje plokštumoje su atvamzdžio plokščiąja dalimi.
9. Dažų maišelio mazgas pagal 8 punktą, besiskiriantis tuo, kad gaubtelio plokščioji dalis turi kiaurymę, pritaikytą pakabinti maišelio mazgą ant eksponavimo priemonės pardavimo metu.
10. Išdavimo aparatas, pritaikytas dažų maišeliui, tu-rinčiam išėjimą ir teikiančiam kontroliuojamą skysčio išdavimą pro išėjimą, besiskiriantis tuo, kad ji sudaro:pirmasis elementas, turintis atramini, paviršių, pritai-kytą uždėti dažų maišely ant jo;ašinė galvutė, gretutinė vienam atraminio paviršiaus galui ir pritaikyta sujungti su išėjimu;spaudimo elementas, centruotai sumontuotas ant kito atraminio paviršiaus galo ir pritaikytas selektyviam spaudimui link atraminio paviršiaus ir nuo jo.
pirmasis elementas, turintis atramini, paviršių, pritai-kytą uždėti dažų maišely ant jo;ašinė galvutė, gretutinė vienam atraminio paviršiaus galui ir pritaikyta sujungti su išėjimu;spaudimo elementas, centruotai sumontuotas ant kito atraminio paviršiaus galo ir pritaikytas selektyviam spaudimui link atraminio paviršiaus ir nuo jo.11. Išdavimo aparatas pagal 10 punktąy besiskiriantis tuo, kad spaudimo elemento paviršius nuo atraminio paviršiaus pusės yra padengtas medžiaga, deformuojama skysčio iš maišelio angos spaudimo metu.
12. Išdavimo aparatas pagal 11 punktą/ besiskiriantis tuo, kad medžiaga, deformuojama skysčio išspaudimo iš maišelio angos metu, ir dengianti spaudimo elementą, turi paviršių su kūginiu nuolydžiu.
13. Išdavimo aparatas pagal 10 punktą, besiskiriantis tuo, kad ant spaudimo elemento yra paviršius su kūginiu nuolydžiu, kuris kontaktuoja su atraminiu paviršiumi skysčio išspaudimo iš maišelio angos metu.
14. Išdavimo aparatas pagal 10 punktą, besiskiriantis tuo, kad ašinė galvutė yra pasukama 90°.
15. Išdavimo aparatas pagal 10 punktą, besiskiriantis tuo, kad spaudimo elementas yra pasu-kamas 18 0°.
16. Dažų maišelio mazgas, skirtas išduoti dažus iš jo, besiskiriantis tuo, kad apima:pailgintą krepšelio pavidalo maišeli,, apribotą viena priešais kitą esančiomis sienelėmis, sulydytomis viena su kita periferiniais kraštais taip, kad sudaro vidinę ertmę;atvamzdį, įstatytą įėjime ir turinti, pirmąjį kanalą,išdėstytą išilgai maišelio centrinės ašies, ir antrąjį kanalą, statmeną pirmajam ir įterptą tarp maišelio ertmės ir pirmojo kanalo, besijungiantį su maišelio ertme įėjimu, kuris iš esmės yra lygiagretus maišelio šoninėms sienelėms, kai šoninės sienelės dalis yra spaudžiama ties įėjimu stumiant skysčio srovę į ka-nalus .
pailgintą krepšelio pavidalo maišeli,, apribotą viena priešais kitą esančiomis sienelėmis, sulydytomis viena su kita periferiniais kraštais taip, kad sudaro vidinę ertmę;atvamzdį, įstatytą įėjime ir turinti, pirmąjį kanalą,išdėstytą išilgai maišelio centrinės ašies, ir antrąjį kanalą, statmeną pirmajam ir įterptą tarp maišelio ertmės ir pirmojo kanalo, besijungiantį su maišelio ertme įėjimu, kuris iš esmės yra lygiagretus maišelio šoninėms sienelėms, kai šoninės sienelės dalis yra spaudžiama ties įėjimu stumiant skysčio srovę į ka-nalus .17. Dažų maišelio mazgas pagal 16 punktą, besi,ski-r i a n t i s tuo, kad turi nuimamą dangtelį selektyviam atvamzdžio kiaurymės uždarymui ir atidarymui.
18. Dažų maišelio mazgas pagal 16 punktą, besiskiriantis tuo, kad atvamzdis turi plokščią dalį, mažiausiai dalinai įlydytą tarp sienelių periferinių kraštų, ir pirmąjį kanalą, suformuotą iš vienos plokš-čiosios dalies pusės išilgai jos.
19. Dažų maišelio mazgas pagal 16 punktą, besiskiriantis tuo, kad toliau apima išdavimo aparatą, turintį atraminį paviršių tokių matmenų, kad ant jo tilptų maišelis, galvutę, išdėstytą viename atraminio paviršiaus gale vienoje ašyje su atvamzdžio išėjimu, ir spaudimo elementą, esantį ant atraminio paviršiaus ir skirtą suspausti šonines sieneles, išduodant skystį per atvamzdį.
20. Dažų maišelio mazgas pagal 19 punktą, besiskiriantis tuo, kad ant spaudimo elemento pavir-šiaus yra paviršius su kūginiu nuolydžiu progresyviam skysčio padavimo pagreitinimui iš vieno maišelio galo į išėj imą.
21. Dažų maišelio mazgas pagal 19 punktą/ besiskiriantis tuo, kad toliau apima tamprų, susispau-džiantį elementą, įterptą tarp maišelio ir spaudimo elemento.
