[LT] Telefono stotis (1), turinti manipuliatorių (14), gali būti prijungta dviejomis linijomis (2, 3) prie telefono komutatoriaus (5) pirmojo ir antrojo perjungiklių (6, 7) pagalba. Kuomet perjungikliai (6, 7) yra įjungti, telefono stotis (1) aprūpinama elektros energija iš telefono komutatoriaus (5) linijomis (2,3). Telefono stotyje (1) pirmasis perjungiklis (6), pirmoji ritė (8), schemos elementas (10), antroji ritė (9) ir antrasis perjungiklis (7) yra sujungti nuosekliai. Perjungikliai (6, 7) yra valdomi telefono stoties (1) manipuliatoriumi (14). Dvi ritės (8, 9) yra suvyniotos priešingomis kryptimis apie magnetinės medžiagos elementą (12). Matavimo ritė (11) ir matavimo grandinė (13) yra skirti sukurti kintamą magnetinį lauką elemente (12) ir išmatuoti susidarančios elemente (12) magnetinės indukcijos dB/dt laiko nuokrypį bei sukurti signalą, išjungiantį perjungiklius (6, 7), jei išmatuotas nuokrypis dB/dt viršija iš anksto nustatytą reikšmę.
[EN] A telephone set (1) with a receiver (14) can be connected by a first and a second switch (6, 7) via two lines (2, 3) to a telephone exchange (5). When the switches (6, 7) are closed, the telephone set (1) can be supplied with electrical power from the exchange (5) via the lines (2,3). Inside the telephone set (1), the first switch (6), a first coil (8), a circuit component (10), a second coil (9) and the second switch (7) are connected electrically in series. The switches (6,7) can be actuated by the receiver (14) of the telephone set (1). The two coils (8, 9) are wound in mutually opposing directions about an element (12) made of magnetic material. In addition, a measurement coil (11) and a measurement circuit (13) are provided for the purpose of producing an alternating magnetic field in the element (12), measuring the differential with respect to time dB/dt of the magnetic induction B(t) produced in the element (12), and producing a signal to open the switches (6, 7) when the measureddifferential dB/dt satisfies predetermined criteria. The coils (8, 9), magnetic element (12), measurement coil (11) and measurement circuit (13) hinder attempts at fraudulent use.
[0001] Išradimas priskirtinas telekomunikacijų sričiai ir jame aprašyta telefono
[0002] Išradimo tikslas - telefono stotis, turinti apsauginj jrenginj, neleidžiant]
[0003] Europos Patente Nr, EP0310371 yra aprašytas telefono aparatas, turintis prietaisą, atšaukiant] skambutį, kai nustatoma, kad apgaulės būdu nemokamai norima pasinaudoti telefonu. Panašus telefono aparatas su apsaugos nuo nemokamo pasinaudojimo sistema yra aprašytas ir US patente Nr. 5150403.
[0004] Šis tikslas pagal šj išradimą pasiekiamas ypatybėmis, išvardintomis
[0005] Žemiau išradimo įgyvendinimas aprašytas detaliau su nuoroda į
[0006] Fig. 1 yra telefono stoties, sujungtos su telefono komutatoriumi, elektrinė schema; Fig.2 pavaizduota matavimo schema; Fig.3 pavaizduota jmagnetėjimo kreivė ir signalų formos; Fig.4 pavaizduota įmagnetėjimo kreivė ir srovių bei įtampų konfigūracijos; Fig.5 pavaizduota matavimo schema, skirta matuoti transformatoriaus

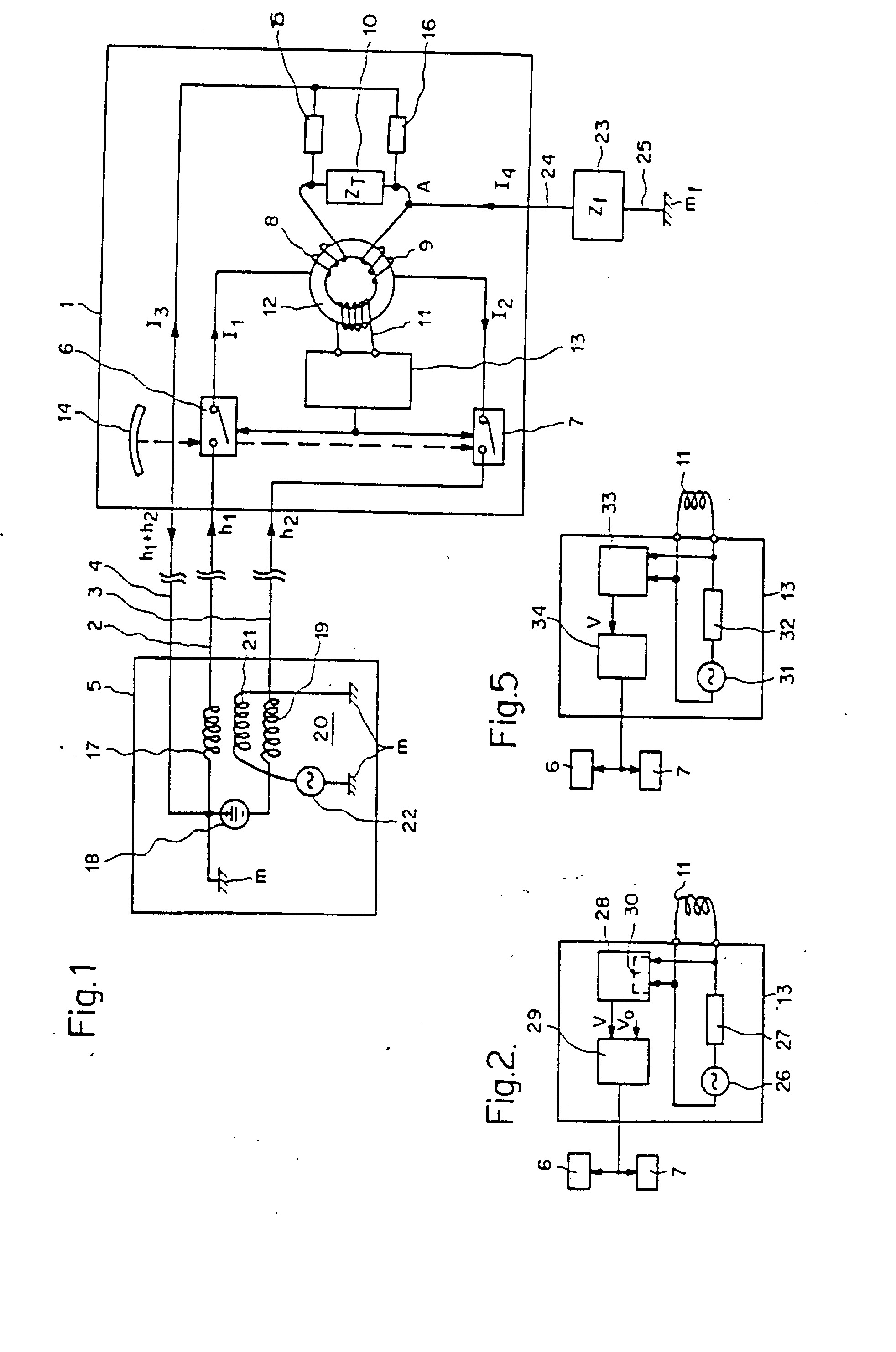

[0007] Fig.1 pavaizduota viešosios telefono stoties 1, sujungtos trimis linijomis 2, 3 ir 4 su telefono komutatoriumi 5, elektrinė schema. Ji turi du perjungiklius 6 ir
[0008] 7, pirmąją ir antrąją rites 8 ir 9, schemos elementą 10, matavimo ritę 11, magnetinės medžiagos elementą 12 ir matavimo grandinę 13. Perjungiklis 6, pirmoji ritė 8, schemos elementas 10, antroji ritė 9 ir perjungiklis 7 yra sujungti nuosekliai. Perjungiklių 6 ir 7 išvadai yra prijungti prie linijų 2 ir 3, perjungikliai 6 ir 7 yra valdomi 1 manipuliatoriumi 14. Jie yra išjungti, kuomet manipuliatorius 14 yra nuspaustas, ir įjungti, kuomet mainipuliatorius 14 yra pakeltas. Schemos elementas 10 turi dvi jungtis, prijungtas prie linijos 4 per atitinkamas varžas 15 ir 16. Schemos elementas 10 yra telefono stoties 1 šerdis, kuri sukuria impedansą
[0009] Zr. Kitos detalės apie schemos elemento konstrukciją nėra svarbios išradimo esmei suprasti, todėl aprašytos nebus.
[0010] Pirmoji linija 2 telefono komutatoriaus 5 viduje yra sujungta per ritę 17 su įžemintu tašku m, su linija 4, kuri veikia kaip įžeminimo linija, ir su tiesioginės srovės įtampos šaltinio 18 teigiamu išvadų. Antroji linija 3 yra sujungta per ritę 19 su tiesioginės srovės įtampos šaltinio 18 neigiamu išvadų. Telefono komutatorius 5 turi įžemintą grandinę 20 su rite 21 ir kintamos srovės įtampos generatoriumi 22, kuri dar ir moduliuoja mokesčių apskaitos už telefono paslaugas impulsus linijose 2 ir 3.
[0011] Mokesčių apskaitos impulsai yra kintami signalai, kurių dažnis dažniausiai yra 50 Hz. Mokesčių apskaitos impulsus priima telefono stoties 1 schemos elementas 10 ir jie yra naudojami, pavyzdžiui, tiesioginiam kredito, gautam, įterpus monetas ar panašias apmokėjimo priemones, debetavimui. Yra įmanomas ir toks variantas, kad telefono stotis 1 pirmiausia susumuoja mokesčių apskaitos impulsus, o vėliau panaudoja juos atsiskaitant kredito ar elektronine kortele ar kita apmokėjimo ne grynais pinigais forma.
[0012] Elektros grandinė 23 yra prijungta prie telefono stoties 1, kuomet norima apgaulės būdu pasinaudoti telefonu. Pirmasis grandinės 23 maitinimo laidas 24 yra prijungtas prie telefono stoties 1 išvado A, kuris yra tarp schemos elemento 10 ir antrosios ritės 9. Antrasis grandinės 23 maitinimo laidas 25 yra prijungtas prie įžeminimo mf. Grandinė 23 sukuria impedansą Zf tarp dviejų maitinimo laidų 24 ir 25. Priklausomai nuo sukčiavimo būdo, grandinė 23 gali būti telefonas ar elektrinė schema, susilpninanti mokesčių apskaitos impulsus.
[0013] Kuomet manipuliatorius 14 yra pakeltas, nuolatinės srovės grandinė yra sujungta: nuolatinė srovė U teka pirmąja linija 2 iš nuolatinės srovės įtampos
[0014] • šaltinio 18 neicjiamo išvado per schemos elementą 10 į išvadą A, nuolatinė srovė I2 teka antrąja linija 3 iš išvado A į nuolatinės srovės įtampos šaltinio 18 neigiamą išvadą, ir toliau nuolatinė srovė l3 teka linija 4 iš nuolatinės srovės įtampos šaltinio 18 teigiamo išvado į išvadą A. Priklausomybė tarp nuolatinių srovių išreiškiama lygybe: l2=h + l3. Nuolatinių srovių Ii ir \2 dydis siekia apie 100 mA. Nuolatinė srovė l3 yra labai žema, lyginant su srovėmis h ir l2, nes varžos 15 ir 16 yra žymiai didesnės, palyginus su schemos elemento 10 impedansu Zt. Tuo
[0015] būdu, elektros energija telefono stočiai 1 gali būti tiekiama iš telefono komutatoriaus 5 linijomis 2 ir 3.
[0016] Mokesčių apskaitos impulsus sudaro kintamos srovės impulsai hi ir h2l kurie išeina iš telefono komutatoriaus 5 linijomis 2 ir 3 lygiagrečiai telefono stočiai 1 ir yra įžeminami linija 4, pratekėję per varžas 15 ir 16. Srovės impulsų hi ir h2 stiprumas paprastai siekia kelis ar kelias dešimtis mikroamperų, todėl yra labai mažas, lyginant su nuolatinių srovių h ir l2 stiprumu.
[0017] Jei jokia pašalinė grandinė 23 nėra prijungta prie išvado A, tuomet abi nuolatinės srovės h ir l2 yra beveik lygios. Tačiau, jei pašalinis telefonas yra prijungtas taip, kaip grandinė 23, srovė U teka nuo įžeminimo taško nrif per impedansą Zf į išvadą A ir toliau į nuolatinės srovės įtampos šaltinio 18 neigiamą išvadą. Pagal mazginio taško taisyklę susidaro sekanti priklausomybė: l2= 11 +I3+ 14-
[0018] Ritės 8 ir 9, matavimo ritė 11, magnetinis elementas 12 ir matavimo grandinė 13 sudaro įrenginį, užkertantį kelią neleistinai pasinaudoti telefonu 23. Kaip matyti fig.1, ritės 8 ir 9 yra suvyniotos apie magnetinį elementą 12 priešingomis kryptimis ir turi tą patį vijų skaičių N1. Elementas 12 yra žiedo pavidalo. Nuolatinės srovės \^ ir l2. kurios teka per rites 8 ir 9, sukuria žiede 12 magnetinė lauką HAi, kuris yra proporcingas skirtumui tarp nuolatinių srovių A1 = 11-I2 ir vijų skaičiui Ni: Hai~A1*Ni. Matavimo ritė 11 taip pat yra suvyniota apie žiedą 12.
[0019] Fig.2 pavaizduota pirmoji matavimo grandinė 13, į kurios sudėtį įeina • kintamos srovės šaltinis, prijungtas prie dviejų matavimo ritės 11 jungčių, ir kurią sudaro nuosekliai sujungti kintamos srovės įtampos šaltinis 26 bei varža 27, voltmetras 28, skirtas matuoti įtampą tarp ritės 11 gnybtų, bei palyginamoji grandinė 29. Voltmetro 28. išėjime atsiranda nuolatinės srovės įtampa V, kurią palyginamoji grandinė 29 palygina su iš anksto nustatyta slenkstine reikšme V0. Palyginamoji grandinė 29 išėjime siunčia dvejetainį signalą, kuris gali atitikti reikšmes "0" ir "1". Reikšmė "0" reiškia, kad nuolatinės srovės įtampa V yra didesnė, nei reikšmė Vo, o reikšmė "1" reiškia, kad įtampa V yra mažesnė, nei reikšmė V0. Palyginamosios grandinės 29 išėjimo signalai yra taip suderinti su perjungikliais 6 ir 7, kad signalas "O" nepakeičia perjungiklių 6 ir 7 padėčių, o signalas "1" išjungia juos.
[0020] Kuomet perjungikliai 6 ir 7 yra išjungti, elektros energijos tiekimas telefono stočiai 1 iš telefono komutatoriaus 5 yra nutrauktas. Nutrūkus elektros energijos tiekimui, perjungikliai 6 ir 7 nesusijungia, vien tik pakėlus manipuliatorių 14. Jj reikia nuspausti ir po to pakelti vėl, t.y. perjungikliai 6 ir 7 yra dviejų padėčių perjungikliai, pavyzdžiui, dviejų padėčių relės. Jei, pakėlus manipuliatorių 14, telefonas 23 vis dar yra prijungtas, matavimo grandinė 13 tuoj pat vėl išjungia perjungiklius 6 ir 7.
[0021] Iš vienos pusės, matavimo ritė 11 kartu su kintamos srovės šaltiniu 26, 27 sukuria žiede 12 kintamą magnetinį lauką Hw(t), dengiantį magnetinį lauką HAi, sukurtą nuolatinėmis srovėmis h ir l2. Iš kitos pusės, matavimo ritė 11 išmatuoja magnetinės indukcijos B (t) laiko nuokrypį, kuris atsiranda žiede 12, remiantis įmagnetėjimo kreive B(H). Šias dvi funkcijas gali atlikti ir dvi matavimo ritės.
[0022] Pagal pirmąjį variantą (fig. 1) žiedą 12 sudaro minkšta magnetinė medžiaga, kurios įmagnetėjimo kreivė B(H) pavaizduota fig.3. Magnetinių laukų H, kurių absoliuti reikšmė yra žemiau reikšmės HK, magnetinė indukcija B(H) yra proporcinga H, o polinkio kampas dB/dH, t.y. magnetinis skvarbumas jix> yra didesnis už vienetą: jax>> 1. Magnetinių laukų H, kurių absoliuti reikšmė yra virš reikšmės Hk, polinkio kampas dB/dH yra žymiai mažesnis. Magnetinė medžiaga tampa prisotinta: magnetinis skvarbumas |ax priartėja prie reikšmės 1. Lauke Hk įmagnetėjimo kreivė B(H) turi lūžio tašką K. Ričių 8 ir 9 vijų skaičius Ni yra nustatytas Ni=25 taip, kad srovių skirtumas Al=2 mA sukuria magnetinį lauką Km, žemesnį už lauką Hk, ir, tuo būdu, neleidžia žiedo 12 prisotinti magnetiškai, o srovių skirtumas Al =4 mA sukuria magnetinį lauką H^i, kuris yra žymiai didesnis už lauką HK ir prisotina žiedą 12. Magnetinė medžiaga turi pasižymėti tokia sąvybe, kad perėjimas iš aukšto skvarbumo į žemą skvarbumą vyktų esant AH reikšmei, kuri yra palyginti žema Hk reikšmės atžvilgiu: AH<<Hk, todėl maksimalus leistinas srovių skirtumas Als, kuris dar nėra interpretuojamas kaip bandymas nesąžiningai pasinaudoti telefonu, gali būti gerai nustatytas. Žargono kalboje tai buvo vadinama aštriu lūžio tašku.
[0023] Kintamos srovės jtampos šaltinis 26 generuoja kintamos srovės įtampą com dažniu, kuris yra 5-100 kHz ribose, o varžos 27 dydis yra apie 10 kfž. Ši reikšmė yra didelė, nes priklauso nuo matavimo ritės 11 impedanso dydžio, esant com dažniui, todėl per matavimo ritę 11 teka iš anksto nustatyta santykinai žemos amplitudės kintama srovė lM(t). Kintama srovė lw(t) sukuria žiede 12 matavimo lauką hm(t), kuris dengia magnetinj lauką HAi. Matavimo laukas HM(t) yra proporcingas kintamai srovei liu(t) ir matavimo ritės 11 vijų skaičiui N2, kuris yra apie N2=250. Didelio vijų skaičiaus N2 dėka sukuriamas santykinai stiprus matavimo laukas HM(t), esant palyginti žemai kintamai srovei ^(t), kurios dydis tik keli |uA, todėl matavimo grandinė 13 suvartoja labai nedaug energijos. Kuomet kintamos srovės lM(t) dydis yra 10jaA, matavimo laukas HM(t) yra maždaug 20 kartų mažesnis už magnetinj lauką H^i, esant srovių skirtumui A1 =2 mA. Voltmetras 28 matuoja jtampą U(t) matavimo ritėje 11, kuri yra proporcinga magnetinio srauto per matavimo ritę 11 laiko nuokrypiui <j>(t) ir, tuo būdu, taip pat proporcinga magnetinės indukcijos B(t), kurią sukuria magnetinis laukas H(t) = Hii+HM(t) žiede 12, laiko nuokrypiui.

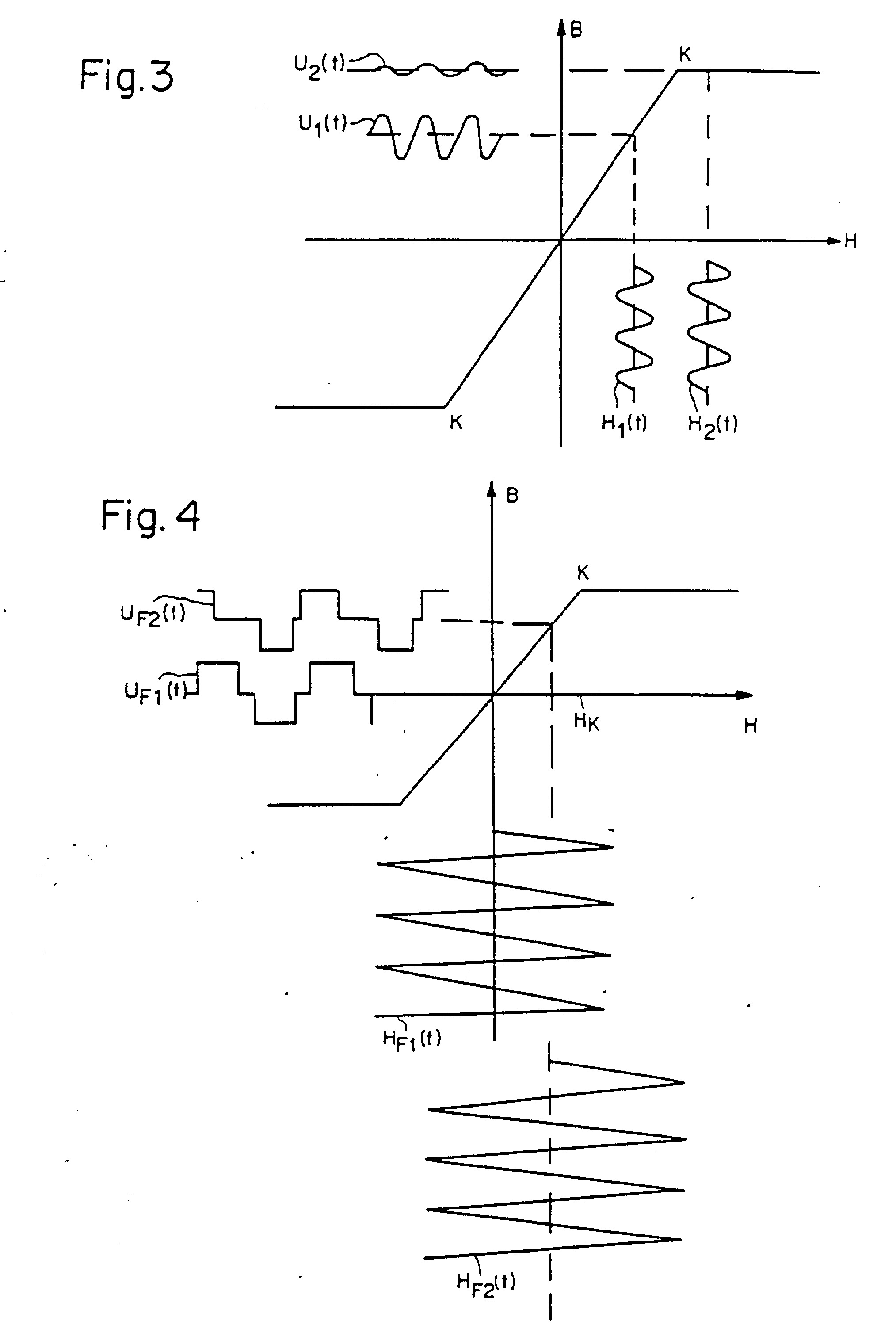

[0024] Fig.3 pavaizduotos ne tik behisterezės jmagnetėjimo kreivės B(H) ir B(A1), bet ir magnetiniai laukai Hi(t)=H^,i + HM(t) ir H2(t) = hU2+HM(t) bei atitinkamos jtampos U (t)=U1 (t) ir U(t)=U2(t), susidarantys ten, kur srovių skirtumas pirmuoju atveju yra Ah=2 mA, o antruoju atveju - Al2=4 mA. Magnetinio lauko HmM ir jtampų Ui(t) bei U2(t) amplitudės vaizdumo dėlei yra parodytos padidintomis. Matavimo ritę 11 žadinančios kintamos srovės forma neturi ypatingos reikšmės. Gali būti nesunkiai generuota pjūklinė kintama srovė.
[0025] Magnetinis laukas H i (t) vis dar neprisotina žiedo 12 (fig. 1), todėl žiede 12 susidarančios magnetinės indukcijos B(t) pakitimas laiko atžvilgiu, atitinkantis imagnetėjim'o kreivės B(H) aukštą polinkio kampą dB/dH prieš lūžio tašką K, generuoja matavimo ritėje 11 palyginti aukštos amplitudės jtampą Ui (t). Tačiau magnetinis laukas H2(t), pasižymintis pastoviu lauko komponentu HAi,2, prisotina magnetiškai žiedą 12, todėl laukas B(t), atitinkantis jmagnetėjimo kreivės B(H) polinkio kampą dB/dH už lūžio taško A, iššaukia tik nežymius pokyčius laiko atžvilgiu. Todėl jtampos U2(t), amplitudė yra gęstanti. Jtampos Ui(t) ir U2(t) yra kintamos ir neturi jokio nuolatinės srovės jtampos komponento.
[0026] Pirmuoju atveju, t.y. esant jtampai U!(t), voltmetras 28 sukuria nuolatinės srovės įtampą V, kurios reikšmė yra didesnė už V0. Antruoju atveju, t.y. esant jtampai U2(t), nuolatinės srovės jtampos V reikšmė yra mažesnė už V0. Skirtumas Al tarp dviejų nuolatinių srovių h ir l2, kuris yra didesnis už iš anksto nustatytą slenkstinę reikšmę Als, priverčia išjungti perjungiklius 6 ir 7. Tuo būdu, telefono stotis 1 yra pritaikyta aptikti telefoną 23, kuris yra prijungtas prie telefono stoties 1 aukščiau aprašytu būdu, ir uždrausti juo paskambinti.
[0027] Fig.3 pavaizduota jmagnetėjimo kreivė B(H) atitinka idealų atveji. Faktiškai, bet kuri feromagnetinė medžiaga pasižymi histerezės sąvybėmis, kurios pasireiškia riboto liekamojo jmagnetėjimo Bx ir riboto koercityvinio lauko stiprumo Hc pavidalais. Tam, kad matavimo prietaisas automatiškai vėl pradėtų patenkinamai veikti po nutraukto bandymo neleistinai pasinaudoti telefonu, būtina, kad magnetinės medžiagos liekamasis jmagnetėjimas Bx būtų pakankamai žemas. Šiuo atveju žemas liekamasis jmagnetėjimas Bx reiškia, kad magnetinis laukas B žiede 12 jgauna reikšmę, kuri yra gerokai žemiau prisotinimo reikšmės B(Hk), iškart po to, kai tik pranyksta skirtumas Al tarp srovių h ir l2 ir, tuo pačiu, šių srovių dėka sukurtas magnetinis laukas H^i. Aukšto skvarbumo |ax dėka žemas liekamasis jmagnetėjimas Bx taip pat reiškia žemą koercityvinj lauko stiprumą Hc. Medžiagos, atitinkančios idealią jmagnetėjimo kreivę B(H), yra, pavyzdžiui, metalizuotos stiklo masės, t.y. amorfinės feromagnetinės medžiagos. Tokia, turinti žemą liekamąjį įmagnetėjimą Bx ir žemą koercityvinj lauko stiprumą Hc, stiklo masė yra žinoma pavadinimu VITROVAC 6025 F. Stiklo masė pasižymi skersine anizotropija, kuri turi įtakos jmagnetėjimo kreivės B(H) taip vadinamai F-kilpos charakteristikai.
[0028] Antrajame variante matavimo grandinė 13 (fig.2) valdo matavimo ritę 11 kaip taip vadinamą Fluxgate (srauto valdymo) Sensorių. Kintamos srovės šaltinis 26, 27 yra skirtingo dydžio, voltmetras 28 turi dažnių juostos pereigos filtrą 30, o palyginamoji grandinė 29 turi inverterį, prijungtą žemiau jos pagal srovės tekėjimo kryptį. Srovės šaltinis, suformuotas iš kintamos srovės įtampos šaltinio 26 ir varžos 27, tiekia geriausiu atveju pjūklinę kintamą srovę lF pagrindiniu dažniu coF, kurios amplitudė ir matavimo ritės 11 vijų skaičius N2 yra taip suderinti, kad magnetinis laukas Hf, sukurtas kintama srove If ir matavimo rite 11, periodiškai prisotina žiedą 12, t.y. kintamos srovės lF amplitudė sukuria magnetinį lauką H, kuris yra didesnis už lauką Hk. Dažnių juostos pereigos filtras 30 praleidžia mažiausiai vieną lyginę harmoniką pagrindiniu dažniu ©f, geriausiu atveju - pirmąją lyginę harmoniką dažniu 2*©f.
[0029] Fig.4 pavaizduota magnetinių laukų HF(t)=Hpi(t) ir HF(t)=HF2(t) bei jtampų U(t)=UFi(t) ir U(t)=UF2(t) konfigūracijos laiko atžvilgiu matavimo ritėje 11. Pirmuoju atveju išmatuotas srovių skirtumas Al lygus nuliui. Tuo būdu, magnetinis laukas Hfi(t) neturi pastovaus lauko komponento. Jtampa Ufi(t), kuri yra vėl proporcinga magnetinio srauto <J>(t) pokyčiui laiko atžvilgiu ir, tuo būdu, proporcinga magnetinio lauko B (t) pokyčiui laiko atžvilgiu, įgauna konfigūraciją, suformuotą nuo teigiamo iki neigiamo stačiakampių impulsų. Jtampos Ufi(t) teigiami ir neigiami stačiakampiai impulsai yra tolyginės kreivės formos, o įtampos Ufi (t) dažnio spektras turi tik nelygines harmonikas. Gęstanti nuolatinės srovės įtampa V yra aptinkama voltmetro 28 išvade, o palyginamoji grandinė 29 išduoda signalą "1". Didėjant srovių skirtumui Al, magnetinio lauko HF2(t) pastovaus lauko komponentas didėja. Kadangi žiedas 12 yra magnetškai prisotintas, teigiami ir neigiami stačiakampiai impulsai keičia ilgį ir padėtį laiko ašyje, o įtampos Up2(t) dažnio spektras taip pat turi lygines harmonikas. Aukščiau pagal srovės tekėjimo kryptį išdėstyto dažnių juostos pereigos filtro 30 dėka voltmetras 28 išmatuoja antros harmonikos stiprumą. Nuolatinės srovės įtampa V didėja, didėjant srovių skirtumui Al. Jei nuolatinės srovės įtampa V viršija reikšmę V0, palyginamoji grandinė 29 išduoda signalą "0". Reikšmės V0 dėka 'yra įmanoma valdyti slenkstinę reikšmę Als, ties kuria keičiasi palyginamosios grandinės 29 išėjimo signalo lygis, Inverteris, kuris yra prijungtas prie palyginamosios grandinės 29 išvado, pakeičia signalą taip, kad
[0030] Turint šią antrąją grandinę, žiedą 12 galima gaminti ne iš magnetinio stiklo, o iš feromagnetinės medžiagos, kuri pasižymi žinomomis histerezės sąvybėmis, pavyzdžiui, iš Permalloy. Tuomet įtampos UFi(t) ir UF2(t) neturi stačiakampių impulsų, pavaizduotų fig.4, bet matavimo principai išlieka nepakitę. Kitas detales apie Fluxgate (srauto valdymo) Sensorių galima rasti, pavyzdžiui, straipsnyje " Fluxgate Sensor in Planar Microtechnology" (Thomas Seitz, 1990, t.A21-A23, psl.799-802).
[0031] Dar kitoje matavimo grandinėje 13 matavimo ritė 11 yra prijungta nuosekliai ar lygiagrečiai, priklausomai nuo kondensatoriaus, kurio talpa C, kaip dalis LC-rezonansinės grandinės. Matavimo grandinę 13 sudaro elektroninė schema, kuri rezonansiškai valdo rezonansinę grandinę ir generuoja signalą, proporcingą rezonansiniam dažniui coR, kuriuo svyruoja rezonansinė grandinė. Jei srovių skirtumas Al yra labai mažas, žiedas 12 yra neprisotinamas, o matavimo ritė 11 turi aukštą induktyvumą Li. Jei srovių skirtumas Al yra pakankamai didelis, žiedas 12 prisotinamas magnetiškai, o matavimo ritė veikia kaip oro ritė, turinti induktyvumą L=Lib, kuris yra žymiai sumažintas reikšmės L=Li atžvilgiu. Kadangi rezonansinis dažnis normaliu atveju yra or-co^I/Vuc arba cor=coib=1/VLibC, tuo atveju, jei bandoma neleistinai pasinaudoti telefonu,
[0032] šis bandymas gali būti lengvai atpažintas, Matavimo grandinė 13 skirta duoti signalą išjungti perjungiklius 6 ir 7, kuomet rezonansinis dažnis coR viršija iš anksto nustatytą reikšmę. Kadangi rezonansinis dažnis cor, esant iš anksto fiksuotai nustatytai talpumo reikšmei C, priklauso tik nuo matavimo ritės 11 impedanso L, šis matavimo būdas atitinka impedanso matavimą.
[0033] Aukščiau aprašyti sprendimai uždrausti skambinti telefonu, prijungtu prie telefono stoties 1 (fig. 1) kaip grandinė 23, yra pagrįsti magnetinės medžiagos panaudojimu, kurios jmagnetėjimo kreivės priklausomybė nuo matuojamo srovių skirtumo Al nėra linijinė ir kuri pasižymi prišotinimo sąvybėmis, kurios gali būti pritaikytos, pavyzdžiui, aukščiau aprašytais būdais nutraukti nelegaliai prijungto telefono ryšį. Toliau bus aprašyta, kaip uždrausti skambinti telefonu, jei grandinė 23 yra slopinanti mokesčių apskaitos impulsus grandinė.
[0034] Ritės 8 ir 9 yra suvyniotos priešingomis kryptimis, todėl srovės Ii ir l2 sukuria žiede 12 magnetini laiką H, kuris, kaip minėta aukščiau, yra proporcingas skirtumui tarp srovių h ir l2, srovių Ii ir b kryptys pažymėtos fig. 1 rodyklėmis. Šiuo atveju yra nesvarbu, ar srovės h ir \2 yra nuolatinės ar kintamos. Abiejų ričių 8 ir 9 bendras induktyvumas Ltot=0. Kintamos srovės impulsas h, (fig.1) turi tą pačią krypti, kaip ir nuolatinė srovė I,, o kintamos srovės impulso h2 kryptis yra priešinga nuolatinės srovės l2 krypčiai. Todėl ritės 8 ir 9 išlaiko negęstantį induktyvumą mokesčių apskaitos impulsų atžvilgiu, suformuotų kintamų srovių impulsais hi ir h2. Ritės 8 ir 9, žiedas 12 ir matavimo ritė 11 kintamos srovės impusų hi ir h2 atžvilgiu veikia kaip transformatorius. Atsakyti j klausimą - ar grandinė 23, kuri silpnina ar net nuslopina mokesčių apskaitos impulsus, sujungia išvadą A su žeme m - naudojama transformatoriaus impedanso konversijos ypatybė: matavimo grandinė 13 yra skirta nustatyti matavimo ritės 11 impedansą, kuris, šiuo atveju, yra transformatoriaus jvado impedansas Zt&. Transformatoriaus jvado impedansas Zje priklauso nuo transformatoriaus išvado impedanso Z,a, kuris yra nustatytas pagal transformatoriaus jkrovj. Tuo būdu, jvado impedansas Zie priklauso nuo to, ar grandinė 23 yra prijungta ar ne.
[0035] fig.5. Ją sudaro kintamos srovės jtampos generatorius 31, varža 32, voltmetras 31 ir jvertinimo grandinė. Kintamos srovės jtampos generatorius 31,
[0036] generuojantis iš anksto nustatyto dydžio ir dažnio cot jtampą, bei varža 32 yra sujungti nuosekliai, varžos 32, susijusios su jvado impedansu Zre, dydis yra didelis, todėl per matavimo ritę 11 teka iš anksto nustatyto dydžio kintama srovė. Dažnis ©j yra parinktas taip, kad būtų maždaug lygus kintamos srovės impulsų
[0037] hi ir h2 dažniui, ir siekia apie 50 Hz. Voltmetras 28 matuoja kintamos srovės jtampą matavimo ritėje 11 ir tiekia nuolatinės srovės įtampą V, kuri yra proporcinga transformatoriaus įvado impedansui Zre, įvertinimo grandinei 34.
[0038] Kaip matyti fig.1, transformatoriaus, sudaryto iš ričių 8, 9, žiedo 12 ir matavimo . / ■
[0039] *.ritės-.11, išvado impedansas Zra taip pat priklauso nuo impedansu telefono komutatoriaus linijose 2 ir 3. Todėl geriausiu atveju telefono stotis 1 skirta jos įjungimo momentu, o taip pat ir periodiškai nustatatyti įvado impedansą Zre ir saugoti jį įvertinimo grandinėje 34 kaip reikšmę Zre, normai- Tuomet telefono stoties 1 veikimo metu, kuomet perjungikliai 6 ir 7 yra įjungti, įvertinimo grandinė 34
[0040] reguliariai ar bet kokiais laiko intervalais nustato įvado impedansą Zie ir palygina ji su saugojama reikšme Zre, normai. Jei skirtumas Zxe- Z-\&, normai viršija iš anksto nustatytą reikšmę, jvertinimo grandinė 34 išduoda signalą, kuris išjungia perjungiklius 6 ir 7.
[0041] Čia pateikti principiniai faktai, kurie yra reikalingi suprasti šj išradimą. Matavimo grandinė, pavaizduota fig.2, ir matavimo grandinė, pavaizduota fig.5, gali būti apjungtos bet kokiu būdu, suprantamu šios srities specialistui, taip, kad telefono stotis galėtų atpažinti ir uždrausti įvairių rūšių pažeidimus.
1. Telefono stotis (1), turinti manipuliatorių (14), pirmąjį ir antrąjį perjungiklius (6, 7), kurių pagalba telefono stotis (1) dvejomis linijomis (2, 3) sujungiama su telefono komutatoriumi (5), valdomus telefono stoties (1) manipuliatoriumi (14) taip, kad, kuomet perjungikliai (6, 7) yra įjungti, telefono stotis (1) aprūpinama elektros energija iš telefono komutatoriaus linijomis (2, 3), be to, schemos elementas (10), pirmasis perjungiklis (6), schemos elementas (10) ir antrasis perjungiklis (7) yra elektriškai sujungti nuosekliai, besiskirianti tuo, kad tarp pirmojo perjungiklio (6) ir schemos elemento (10) yra įrengta pirmoji ritė (8), o tarp schemos elemento (10) ir antrojo perjungiklio (7) yra įrengta antroji ritė (8), abi ritės (8, 9) yra suvyniotos priešingomis kryptimis apie magnetinės medžiagos elementą (12), telefono stotis (1) turi priemones (11, 13; 11, 26, 27) kintamam magnetiniam laukui (HmM; HF(t)) sukurti elemente (12), priemones (11, 13; 11, 28, 29; 11, 28, 29, 30) magnetinės indukcijos B(t), kuri atsiranda elemente (12), laiko nuokrypiui dB/dt matuoti ir priemones (13; 29) generuoti signalą, išjungiantį perjungiklius (6, 7), jei išmatuotas nuokrypis dB/dt viršija iš anksto nustatytą reikšmę.
2. Telefono stotis pagal 1 punktą, besiskirianti tuo, kad magnetinės medžiagos įmagnetėjimą atspindi įmagnetėjimo kreivė B(H), kurios magnetinis skvarbumas (jix) yra aukštas vieneto atžvilgiu, kuomet magnetinio lauko H dydis 3H3 žemesnis už reikšmę HK, ir kurios magnetinis skvarbumas (|.ix) yra žemas, kuomet magnetinio lauko H dydis 3H3 didesnis už reikšmę HK, be to, perėjimo iš aukšto skvarbumo (|ix) į žemą diapazonas AH yra mažas, lyginant su reikšme Hk, o liekamasis įmagnetėjimas Br yra žemas, lyginant su prisotinimo reikšme B(H«).
3. Telefono stotis pagal 2 punktą, besiskirianti tuo, kad magnetinė medžiaga yra metalizuotas stiklas.
4. Telefono stotis pagal 2 ar 3 punktą, besiskirianti tuo, kad priemonė kintamam magnetiniam laukui (Hm(t)) sukurti yra kintamos srovės šaltinis, susidedantis iš kintamos srovės jtampos generatoriaus (26) ir varžos (27), prie kurio yra prijungta suvyniota apie elementą (12) matavimo ritė (11), be to, magnetinio lauko (HM(t)) amplitudė yra žema, lyginant su reikšme H«.
5. Telefono stotis pagal 1-3 punktus, besiskirianti tuo, kad priemonė kintamam magnetiniam laukui (HfW) sukurti yra kintamos srovės šaltinis, susidedantis iš kintamos srovės jtampos generatoriaus (26) ir varžos (27), prie kurio yra prijungta suvyniota apie elementą (12) matavimo ritė (11), be to, kintamo magnetinio lauko (Hp(t)) amplitudė yra tokia didelė, kad elemente (12) susidaro magnetinio prisotinimo efektas.
6. Telefono stotis pagal 5 punktą, besiskirianti tuo, kad srovės, tekančios per matavimo ritę (11), pagrindinis dažnis yra (©f), ir kad priemones (11, 13;11, 28, 29, 30) laiko nuokrypiui dB/dt matuoti sudaro voltmetras (38) ir dažnių juostos pereigos filtras (30), siunčiantis antrąją harmoniką dažniu (2*gf).
11, 28, 29, 30) laiko nuokrypiui dB/dt matuoti sudaro voltmetras (38) ir dažnių juostos pereigos filtras (30), siunčiantis antrąją harmoniką dažniu (2*gf).7. Telefono stotis (1), turinti manipuliatorių (14), pirmąjį ir antrąjį perjungiklius (6, 7), kurių pagalba telefono stotis (1) dviejomis linijomis (2, 3) sujungiama su telefono komutatoriumi (5), valdomus telefono stoties (1) manipuliatoriumi (14) taip, kad, kuomet perjungikliai (6, 7) yra įjungti, telefono, stotis (1) aprūpinama elektros energija iš telefono komutatoriaus linijomis (2, 3), be to,schemos elementas (10), pirmasis perjungiklis (6), schemos elementas (10) ir antrasis perjungiklis (7) yra elektriškai sujungti nuosekliai, besiskirianti tuo, kad tarp pirmojo perjungiklio (6) ir schemos elemento (10) yra įrengtapirmoji ritė (8), tarp schemos elemento (10) ir antrojo perjungiklio (7) yra įrengta antroji ritė (8), abi ritės (8, 9) yra suvyniotos priešingomis kryptimis apie magnetinės medžiagos elementą (12), apie elementą (12) yra suvyniota trečioji matavimo ritė (11), o signalas išjungti perjungiklius (6, 7) gali būti sukurtas priklausomai nuo matavimo ritės (11) impedanso (L).
8. Telefono stotis pagal 7 punktą, besiskirianti tuo, kad matavimo ritė (11) yra jrengta rezonansinėje grandinėje, turinčioje priemonę (13), kuri valdo matavimo ritę (11) rezonansiškai ir nustato rezonansini dažnj (cor), rezonansinis dažnis (cor) priklauso nuo matavimo ritės (11) impedanso (L), signalas išjungia perjungiklius (6, 7), kuomet rezonansinis dažnis (cor) viršija iš anksto nustatytą reikšmę.
9. Telefono stotis pagal 7 punktą, besiskirianti tuo, kad turi grandinę (31, 32, 33, 34), nustatančią matavimo ritės (11) impedansą (L), esant mokesčių apskaitos impulsų dažniui (coR).
10. Telefono stotis pagal bet kurj 1-9 punktą, besiskirianti tuo, kad magnetinis elementas (12) yra žiedas.
