[LT] Išradimas susijęs su automobilių atpažinimo priemonėmis ir jų gamyba. Siūlomas ženklas pasižymi gera įskaitomąja galia, kontrastingumu ir paprasta konstrukcija. Ženklo plokštės paviršius aktyvuotas šviesą atspindinčia danga arba plėvele, o iškili elementai ne aukštesni kaip 3 mm. Lengvesniam ženklo autentiškumo nustatymui atspindinčioje dangoje arba plėvelėje įvestos skirtingos spalvos, turinčiosskirtingus skaisčio koeficientus. Šviesą atspindinčią plėvelę ant ženklo plokštės klijuoja šalto laminavimo būdu, šalto štampavimo būdu, esant slėgiui 90 - 120 barų, įspaudžia iškilius raidžių ir skaičių indeksus, juos nudažo, praleisdami plokštę pro dažymo velenus 6 - 8 m/s greičiu, ir džiovina 120 - 130 °C temperatūroje, arba karšto laminavimo būdu užklijuoja spalvotą plėvelę.
[EN] The invention relates to indentification means and producing the same. The inventive number plate is characterized by a contrast range and a simple construction. The surface of the number plate is activated by a light reflecting cover or film and convex elements are not higher than 3 mm. Different colours having different luminance factors are provided in the light reflecting cover or film for easy detecting the identification of the number plate. The light reflecting film is bond on the plate by cold laminarization, cold stamping at a pressure of 90 -120 bar, convex letters and numbers are pressed and painted by pushing the plate between painting shafts with rate of 6 - 8 m/s, and are dryed at 120-130 °C temperature, or the colour film is bonded on the plate by hot laminarization.
[0001] Išradimas skirtas automobilių atpažinimo priemonėms gaminti ir naudojamas tvirtinti ant automobilio transporto priemonės kėbulo.
[0002] Žinomi numerio ženklai (žiūr.Vokietijos patentą Nr. 2809692 1979 m. B60R13/10), kur iškilūs raidžių ir skaičių indeksai išdėstyti ant šviesaus ženklo plokštės fono. Šie ženklai pasižymi padidintu kontrastingumu ir geromis indeksų skiriamosiomis savybėmis, esant normalioms sąlygoms. Esant tamsiam paros laikui, apdulkėjus, apsnigus ar kitaip užsiteršus ženklui, jo matomumas sumažėja, indeksų skiriamosios savybės susilpnėja.
[0003] Žinomas numerio ženklas mechaninėms transporto priemonėms (žiūr. SU Nr. 1791205 Al ,1989 07 12 B60R 13/10) kur ant šviesios plokštės, kurioje yra iškilūs raidžių ir skaičių indeksai, pastarieji yra perforuoti, o ženklo plokštė pritvirtinta ant dėžutės tipo pagrindo, kurios gylis ne mažesnis kaip dveji perforuotos skylės diametrai, ir dėžutės šonuose įtaisyti šviestuvai.
[0004] Nors žinomo ženklo konstrukcija pagerina jo {skaitomąją galią, ypač tamsiu paros metu, tačiau yra sudėtinga, per perforuotas angas renkasi dulkės ir drėgmė, tai apsunkina ženklo eksploataciją.
[0005] Išradimo tikslas-konstrukcijos supaprastinimas, ženklo {skaitomosios galios padidinimas, esant bet kuriam paros laikui bei oro sąlygoms, dėl padidėjusio kontrasto tarp šviesaus ir tamsaus fono, bei lengvesnis ženklo autentiškumo nustatymas.
[0006] Nurodytas tikslas pasiekiamas tuo, kad numerio ženklo, sudaryto iš šviesaus fono plokštės, kurios paviršiuje yra tamsūs iškili raidžių ir skaičių indeksai, ženklo plokštės paviršius aktyvuotas šviesą atspindinčiąja danga arba plėvele, o iškili plokštės elementai yra ne aukštesni kaip 3 mm.
[0007] Lengvesniam ženklo autentiškumo nustatymui, atspidinčioje plėvelėje, ženklo plokštės krašte, įvestos skirtingos spalvos, turinčios skirtingus skaisčio koeficientus.

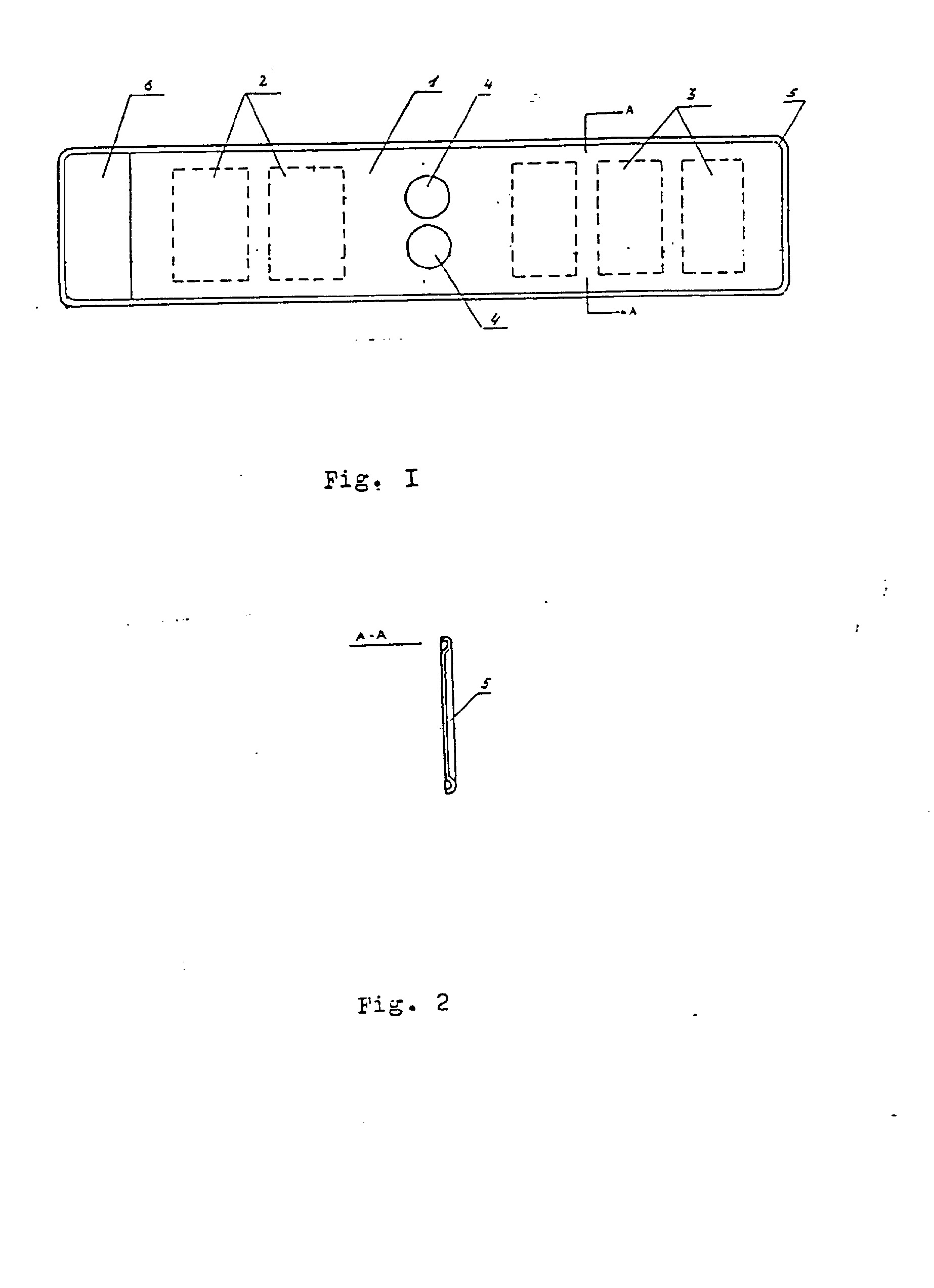

[0008] Fig. l schematiškai parodytas vienas variantas iš valstybinio numerio ženklų, skirtų lengviesiems automobiliams, kur 1- numeriu nurodyta numerio plokštė, padengta šviesą atspindinčia danga, 2- iškilūs raidžių indeksai, 3- iškilūs skaičių indeksai, 4- iškilūs elementai skirti ženklo registracijos ir techninės priežiūros simboliams tvirtinti , 5- kelių skirtingų spalvų juosta su simboliais, identifikuojančiais šalį, 6- tamsus iškilas apvadas. Fig. 2 parodytas iškilas ženklo profilis, žiūrint nurodyta A- A pjūvio kryptimi.
[0009] Ženklo veikimo principas toks. Žinoma, kad kiekvieno daikto skiriamoji galia priklauso nuo tamsaus ir šviesaus fono santykio, t. y. nuo kontrasto. Kontrastas mažėja, mažėjant šiam santykiui, tas atsitinka mažėjant apšviestumui arba užsiteršus paviršiams. Didžiausią kontrastą turėtų absoliučiai juodas kūnas ( ne atspindintis šviesos) arba absoliučiai baltas kūnas ( visiškai atspindintis šviesą). Praktiškai nėra dažų, pasižyminčių tokiomis savybėmis.
[0010] Žinomo numerio ženklo kontrastingumas padidinimas perforacijos dėka, panaudojus šviesos srauto difrakcines savybes, priartinant juodos spalvos savybes prie absoliučiai juodo kūno savybių. Sklindant šviesos srautui pro tamsias perforuotas kiaurymes, išdėstytas tam tikru atstumu nuo šviesos šaltinio dėžutės dugne, šviesos difrakcijos dėka perforuotos skaičių ir indeksų vietos tampa dar tamsesnės, dėl to ir padidinamas ženklo kontrastingumas. Žinoma, kad esant nornaliam šviesos srauto kritimui, balta spalva atspindi 70- 80 procentų krintančio šviesos srauto, veidrodinis paviršius - iki 98 procentų. Siūlomame sprendime kontrastingumas didinamas šviesaus fono dėka, padidinus jo atspindžio gebą. Tam tikslui ženklo plokštę padengia šviesą atspindinčia danga arba priklijuoja šviesą atspindinčiąją plėvelę, pasižyminčia liuminescencinėmis savybėmis. Krentant šviesos srautui j tokią plėvelę, pastarasis ne tik atsispindi nuo šviesaus plokštės paviršiaus, bet, šio srauto veikiamos, plėvelėje esančios liuminescencinės dalelės spinduliuoja visomis kryptimis, padidindamos plokštės atspindžio koeficientą. Kadangi siūlomame sprendime skaičių ir raidžių indeksai- 2, 3, apskritimų- 4 , apvado- 6, yra iškili, krintantys ir liuminescensuojantys spinduliai skirtingu kampu atsispindi nuo plokščios 1
[0011] ir iškilių 2, 3, 4, 6 paviršiaus vietų, sudarydami aplink pastarąsias tamsią šešėlio juostą, pabrėžiančią šių indeksų kontūrus. Padengus ženklo iškilius elementus tamsia ( pvz. juoda ar raudona spalva) kontrastingumas dar labiau padidėja, tuo pačiu padidinama ženklo įskaitomoji galia.

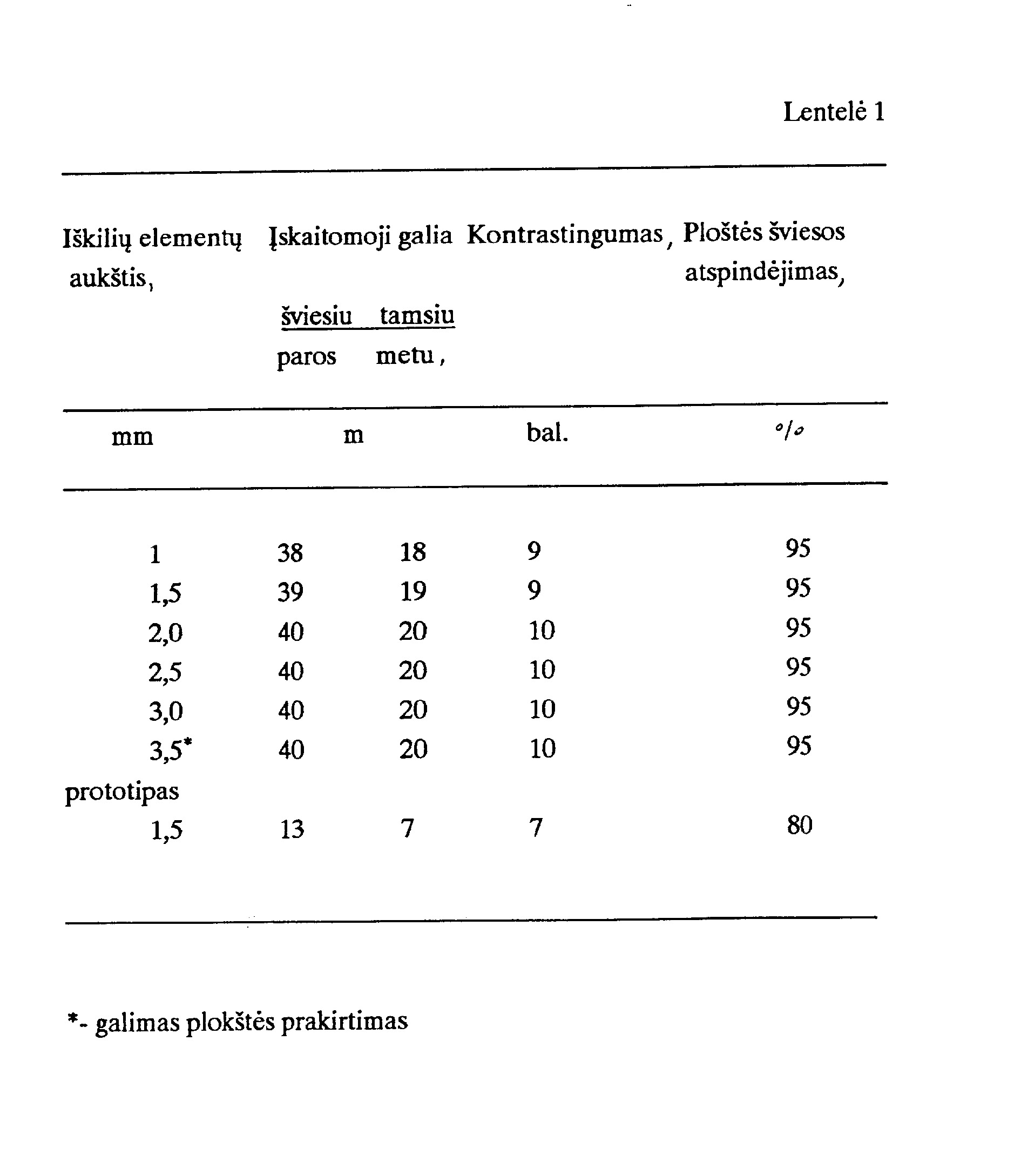

[0012] Siūlomame sprendime iškilių elementų 2, 3, 4, 6, aukštis yra iki 3 mm . Kaip matyti iš 1 lentelės, iškilumo aukštis parinktas optimalus. Esant indeksų iškilumui mažiau 2 mm, įskaitomoji galia mažėja , o esant daugiau 3 mm , jos didėjimas nežymus, be to, pagal technologines salygas, didinant iškilių elementų aukštį, galimas plokštės prakirtimas ją štampuojant.
[0013] Kontrastingumas matuojamas stebint abjektą iš 10 m atstumo, paprastumo dėlei naudojant 10 balų skalę. Kontrastingumas tiesiai proporcingas balo dydžiui.
[0014] Įskaitomoji galia matuojama šviesiu paros metu, stebint objektą iš skirtingų atstumų, esant normaliam apšviestumui, ir tamsiu paros metu, apšvietus objektą šviesos srautu.
[0015] Kaip matyti iš 1 lentelės, palyginus su prototipu, siūlomo ženklo kontrastingumas ( dėl plokštės atspindžio gebos) ir įskaitomoji galia padidėja beveik 3 kartus.
[0016] Toks ženklas, jį apšvietus, gerai matomas tamsiu paros metu iš ne mažesnio kaip 20 m atstumo, o normalioje dienos šviesoje iš ne mažesnio kaip 40 m atstumo. Siūlomo ženklo plokštės šviesos atspindėjimas, esant normaliam šviesos srauto kritimui ( žiūr. lentelė 1), siekia 95 procentus, prototipo - 80.
[0017] Lengvesniam ženklo autentiškumo nustatymui ženklo atspindinčioje dangoje arba plėvelėje, pasirinktoje ženklo dalyje ( šiuo atveju ženklo krašte), įvestos kelios skirtingos spalvos, turinčios skirtingus skaisčio koeficientus. Kadangi spalvos yra pačioje atspindinčioje plėvelėje, apšvietus ženklą, kiekviena spalva švyti ir matoma net tamsiu paros metu. Skaisčio koeficientas nustatomas pagal GOST 7601- 78 ir tarptautines elektrotechnikos komisijos ( IEC) rekomendacijas Nr. 15. 2 lentelėje pateikti šių spalvų skaisčio koeficientai, esant šiai spalvai plėvelėje ir ant jos paviršiaus.

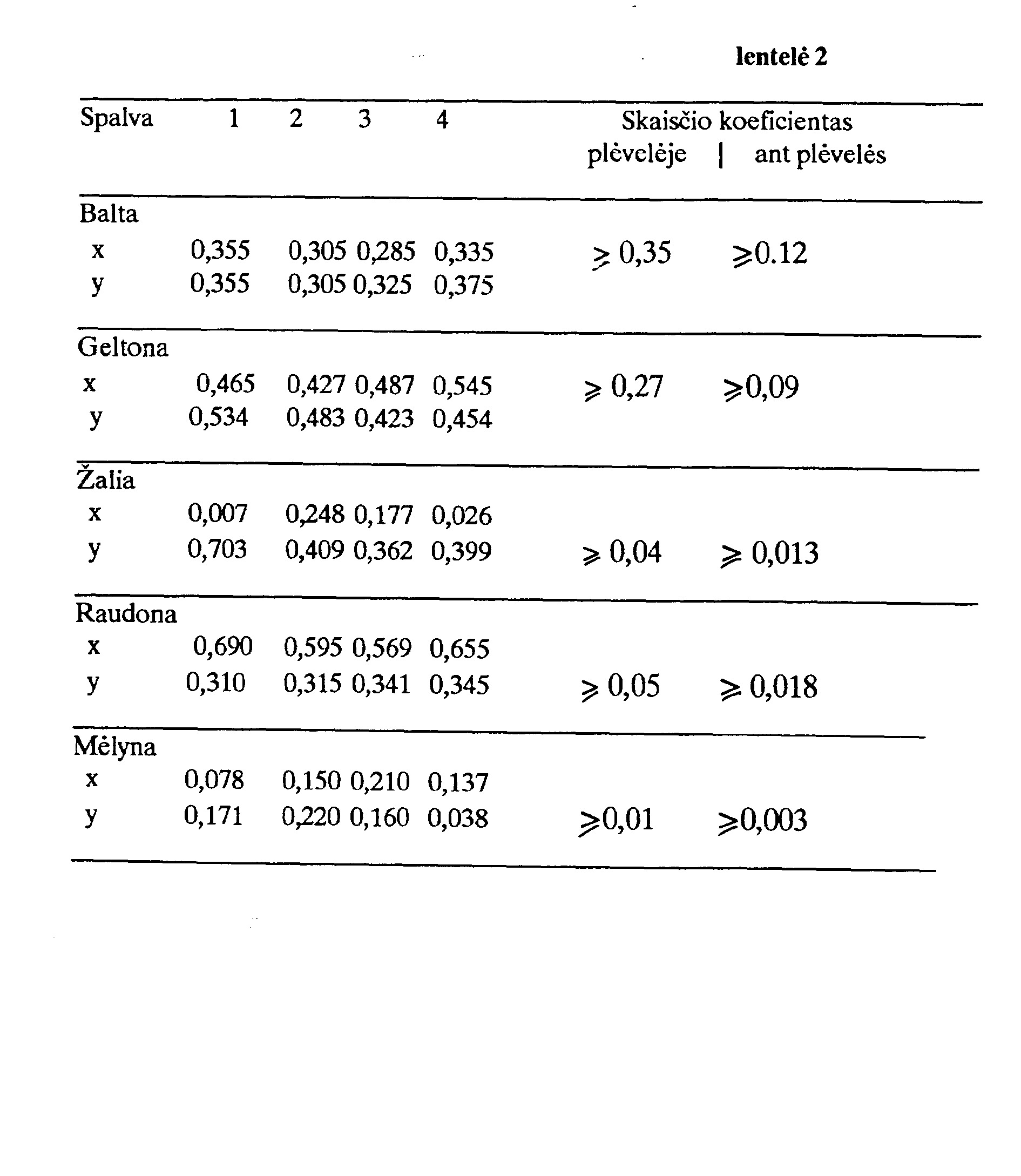

[0018] Iš lentelės duomenų matyti, kad kiekviena spalva yra zonoje, kurią apriboja spalvingumo koordinatės ir turi skirtingą skaisčio koeficientą. Spalva, esanti plėvelėje, ją apšvietus, švyti ir jos skaisčio koeficientas žymiai didesnis už tos pačios spalvos, esančios ant plėvelės paviršiaus, skaisčio koeficientą. Pasinaudojant šia savybe, lengva atskirti suklastotą ženklą nuo autentiško.
[0019] Žinomas numerio ženklo gamybos būdas, kuomet nudažytoje metalineje plokštėje šalto presavimo būdu įspaudžia iškilius skaičius ir raides, po to juos perforuoja specialiuose kiaurymių formavimo štampuose, iškirsdami atitinkamo dydžio kiaurymes, ir plokštės iškilius elementus padengia skirtingų spalvų dažais ar emale ir džiovina džiovinimo spintoje. Taip paruoštą plokštę montuoja ant specialios dėžės, kurios šonuose įtaisyti apšvietimo elementai (žiūr. SU Nr. 1791205 A 1, 1988.07.12 , B 60R 13/00).
[0020] Žinomu būdu gaminami numerio ženklai sudėtingos konstrukcijos, reikalauja didelių darbo laiko sąnaudų, šie ženklai nepasižymi didele šviesos atspindžio geba ir įskaitomąja galia, ypač tamsiu paros metu.
[0021] Siūlomo būdo tikslas - technologinio proceso supaprastinimas ir numerio ženklo įskaitomosios galios padidinimas .
[0022] Tam tikslui žinomame numerio ženklų gamybos būde, kur norimos formos ženklo plokštėje šalto štampavimo būdu įspaudžia iškilius skaičius ir indeksus, po to juos dažo ir džiovina, prieš štampavimą metalo ar plastiko plokštę padengia šviesą atspindinčia danga arba šalto laminavimo būdu užklijuoja šviesą atspindinčią plėvelę, štampuoja plokštę, esant 90- 120 bar štampavimo slėgiui, o iškilius plokštės elementus dažo, praleisdami plokštę pro dažymo velenus 6-8 m/s greičiu ir džiovina 120-130° C temperatūroje.
[0023] Iškilūs plokštės elementai gali būti dažomi karšto laminavimo būdu, užklijuojant spalvotą plėvelę.
[0024] 0,8 mm storio aliuminio lakšto juostą laminuoja šviesą atspindinčia plėvele kambario temperatūroje, praleisdami pro velenus, po to šalto štampavimo būdu, esant 90 barų slėgiui įspaudžia iškilius 2 mm aukščio skaičių ir raidžių indeksus bei numerio ženklo apvadą. Taip paruoštą plokštę praleidžia pro dažymo velenus 6 m/s greičiu, kurie nudažo iškilius ženklo elementus. Naudoja K-11703 valcavimo laką P juodos ir SG raudonos spalvos. Nudažytus ženklus džiovina džiovinimo įrenginyje 1 min 130° C temperatūroje.

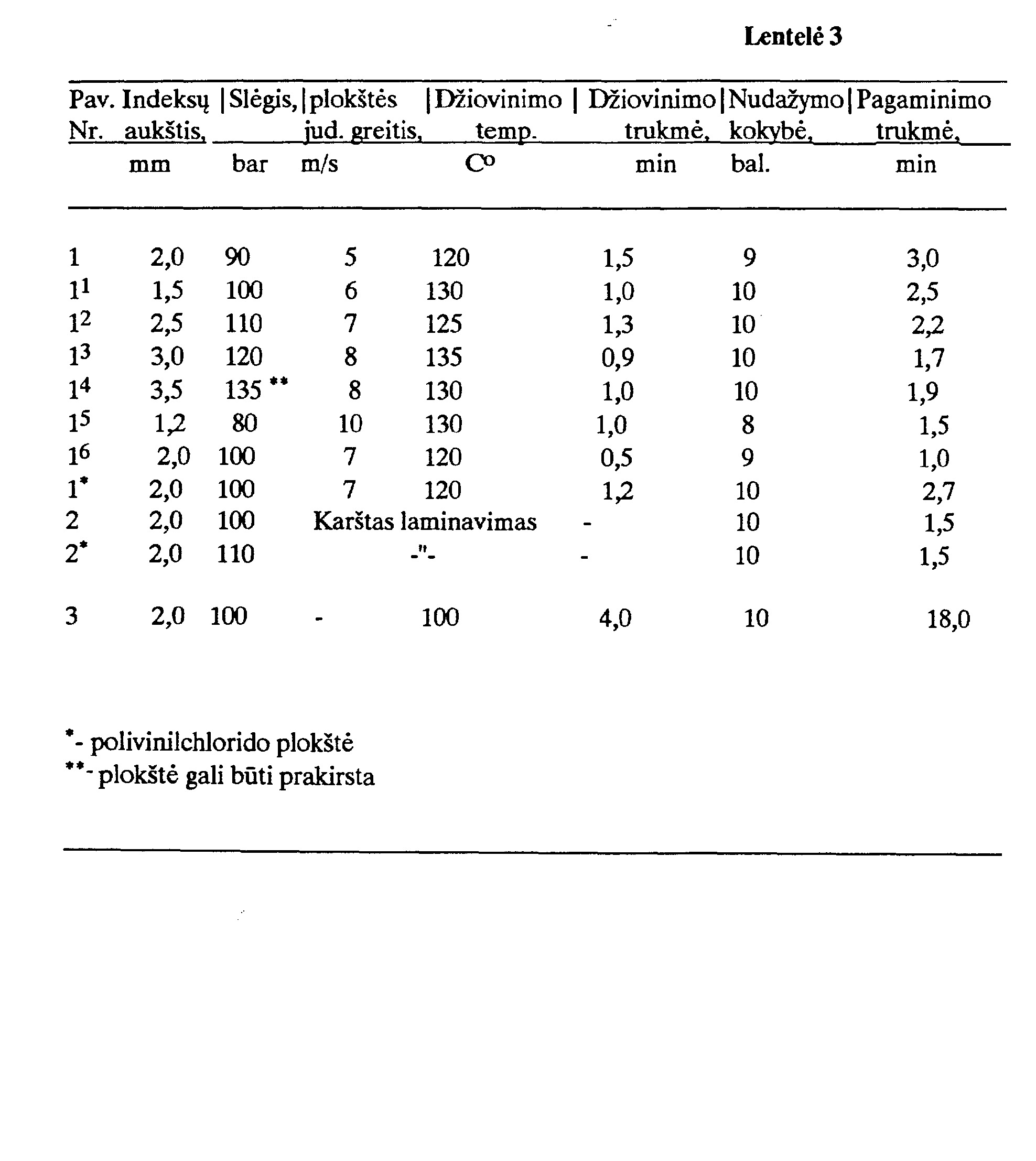

[0025] Taip pat gaminamas ir apdorojamas ženklas 3 lentelėje nurodytų parametrų ribose iš aliuminio (žiūr. pvz. I1, l2, l3, l4, 15,16,) ir polivinilclorido ( pvz. 1*) plokščių.
[0026] 0, 8 mm storio aliuminio lakšto juostą apdoroja kaip 1 pavyzdyje, tik iškilius plokštės elementus karšto laminavimo būdu padengia spalvota plėvele 190°C temperatūroje, praleisdami pro laminavimo velenus. Taip pat apdoroja ir 1, 25 mm elastingą polivinilclorido plokštę ( 2* pvz.).
[0027] Nudažytoje metalo plokštėje šalto štampavimo būdu įspaudžia raidžių ir skaičių indeksus, po to presavimo mašinoje iškilius indeksus perforuoja, išmušant apskritas kiaurymes. Iškilius indeksus dažo juodos spalvos valcavimo laku ir džiovina 100°C temperatūroje 4 min. Taip paruoštą plokštę montuojama ant specialiai padarytos dėžės, kurios šonuose įtaisomas apšvietimas.
[0028] Kokybiniai plokštės nudažymo rodikliai matuojami 10 balų skale. Plokštė laikoma nudažyta kokybiškai ( 10 balų), jei nėra dažų nutekėjimo, dažai pakankamai išdžiūvę, netepa ir tvirtai laikosi.
[0029] Kaip matyti iš 3 lentelės, plokštės apdorojimo rėžimas parinktas optimalus.
[0030] Esant presavimo slėgiui mažiau kaip 90 barų, gaunamas nepakankamas indeksų iškilumas, o esant didesniam kaip 120 barų- galimas plokštės prakirtimas.
[0031] Plokštės judėjimo greitis pro dažymo velenus optimalus. Esant judėjimo greičiui mažesniam kaip 6 m/ s, iškili elementai nudažomi nekokybiškai ( galimi dažų nutekėjimai) ir krinta našumas, esant didesniam kaip 8 m/ s - iškili elementai nudažomi netolygiai.
[0032] Džiovinimo rėžimas optimalus. Esant nurodytai džiovinimo temperatūrai pasiekiamas kokybiškas ir visiškas dažų išdžiūvimas per trumpą laiką.
[0033] Siūlomo numerio ženklo gamybos būdas yra žymiai paprastesnis, reikalaujantis mažiau darbo sąnaudų. Tokio ženklo pagaminimas trunka 3 min, kai tuo tarpu žinomas ženklas pagaminimas per 15- 20 min.
[0034] Siūlomas numerio ženklas palyginus su prototipu yra žymiai paprastesnės konstrukcijos, jo kontrastingumas ir įskaitomoji galia 3 kartus didesnė, jis gerai matomas ir tamsiu paros metu dėl plėvelės atspindinčiųjų savybių, o plėvelėje įvestos įvairios spalvos, pasižyminčios skirtingu švytėjimu apšvietus plokštę, palengvina ženklo autentiškumo nustatymą.
1. Transporto priemonės numerio ženklas, sudarytas iš šviesaus fono plokštės su tamsiais iškiliais raidžių ir skaičių indeksais ,besiskiriantis tuo, kad ženklo plokštės paviršius aktyvuotas šviesą atspindinčia danga arba plėvele, o iškili plokštės elementai ne aukštesni kaip 3 mm.
2. Transporto priemonės numerio ženklas pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad atspindinčioje dangoje arba plėvelėje, ženklo plokštės krašte, jvestos skirtingos spalvos, turinčios skirtingus skaisčio koeficientus.
3. Transporto priemonės numerio ženklo gamybos būdas, kur nudažytoje ženklo plokštėje šalto štampavimo būdu {spaudžia iškilius skaičius ir indeksus, po to juos dažo ir džiovina, besiskiriantis tuo, kad prieš štampavimą ženklo plokštę padengia šviesą atspindinčia danga arba šalto laminavimo būdu užklijuoja šviesą atspindinčią plėvelę, štampuoja plokštę, esant 90-120 bar presavimo slėgiui, o iškilius plokštės elementus dažo, praleisdami plokštę pro dažymo velenus 6-8 m/s greičiu ir džiovina 120-130 °C temperatūroje.Transporto priemonės numerio ženklo gamybos būdas pagal 3 punktą besiskiriantis tuo, kad iškilius plokštės elementus dažo karšto laminavimo būdu, užklijuojant spalvotą plėvelę.
