[LT] Aušintuvas naudojamas aušinimo sistemose ir leidžia padidinti aušinimo efektyvumą.@Aušintuvas turi padavimo įrenginį (1), aušinimo sistemą (2), purslų ekraną (3) ir ataušinto vandens surinktuvą (4). Aušinimo sistemą (2) sudaro rutuliukais (6) pridengtos kaskados iš viena virš kitos horizontaliomis eilėmis išdėstytų lentynėlių (7, 8). Tarpai (9) tarp horizontaliai gretimų lentynėlių (8) iš dalies pridengti vertikaliai gretimomis lentynėlėmis (7), uždengiant 3/4 jų pločio. Vandens purslų ekranas (3) sudarytas iš vertikalios bangos forma sulenktų lakštų (10), išdėstytų paverstos eglutės pavidalu. Žemutinė korpuso (12) dalis panaudota ataušinto vandens surinktuvu (4). Ten įrengtas kanalas (13), sujungtas su baseinu (14). Perforuotu padavimo sistemos (1) vamzdžiu vandenį purškia ant rutuliukų (6) ir lentynėlių (7, 8). Per tarpus (9) jis krenta ant žemiau esančių lentynėlių (8), taškosi ir krenta ant dar žemiau esančių. Per vandenį ventiliatoriumi (17) pučia aušinantį orą. Praėjęs kaskadas,ataušęs vanduo krenta į surinktuvą (4), iš jo nuteka į baseiną (14) ir naudojamas pagal paskirtį.
[EN] The water cooler is used in cooling systems and allows to increse reliability of cooling. The water cooler has a feed device (1), a cooling system (2), screen (3) for splashes and a water collector (4). The cooling system (2) includes cascades made of shelves (7, 8) spread in horizontal rows each over other and covered by balls (6). Spaces (9) between horizontally adjacent shelves (8) are covered partly by vertically adjacent shelves (7) covering the part of width of 3/4. The screen (3) consists of bent sheets (10) in a herring bone shape. The lower part of a housing (12) is used as the water collector (4). It is arranged a channel (13) connected with a reservoiz (14) therein. The water is sprayed on the balls (6) and the shelves (7, 8) through a perforated tube of the feed system (1). The water falls on the lower being shelves (8) through the spaces (9), splashes and falls on the lowest shelves. Cooling air is blowed by a ventilator (17) through the water. The water followed the cascades falls into the collector (4) from which flows to the reservoir (14).
[0001] Technikos lygiu žinomas aušinimo bokštas, turintis ventiliatorių, vandens gaudytuvą, vandens skirstytuvą, drėkintuvą ir vandens sutekėjimo baką ("Šiluminių ir atominių elektrinių aušintuvų tyrimai ir projektavimas", Elektroizdat, Leningradas, 1995 m., rusų k.).
[0002] Tokio jrenginio trūkumas yra nepakankamas jo efektyvumas ir
[0003] Taip pat žinomas vandens aušintuvas, turintis padavimo ir paskirstymo įrenginį, aušinimo sistemą, vandens purslų ekraną bei ataušinto vandens surinktuvą. Vandens paskirstymo įrenginiu panaudotas perforuotas polietileninis vamzdis. Aušinimo sistemą sudaro du vienas virš kito pastatyti blokai iš skirtinguose blokuose priešingomis kryptimis 45° kampu pastatytų lapų su horizontaliomis bangomis banguotu paviršiumi. Lapo viršutinė dalis yra virš gretimo lapo apatinės dalies (LT patentas Nr. 3120, TPK F01P 3/00).
[0004] Tokio įrenginio trūkumas yra nepakankamas jo efektyvumas dėl blogos oro cirkuliacijos.
[0005] Nurodytas tikslas pasiekiamas tuo, kad žinomame vandens aušintuve, turinčiame vandens padavimo įrenginį, aušinimo sistemą, vandens purslų ekraną ir ataušinto vandens surinktuvą, padaryti tokie pakeitimai: aušinimo sistemą sudaro rutuliukais pridengtos kaskados iš viena virš kitos horizontaliomis eilėmis išdėstytų lentynėlių, tarpai tarp horizontaliai 'gretimų lentynėlių iš dalies pridengti vertikaliai gretimomis lentynėlėmis, vandens purslų ekranas sudalytas iš vertikalios bangos forma sulenkti} lakštų, o vandens surinktuvas įrengtas aušintuvo korpuse tiesiog po aušinimo sistema;
[0006] kiekviena vertikaliai gretima lentynėlė uždengta 3/4 tarpo tarp horizontaliai gretimų lentynėlių;
[0007] vandens purslų ekrane vertikalios bangos forma sulenkti lakštai išdėstyti vertikaliai paverstos eglutės pavidalu;
[0008] ataušinto vandens surinktuvu panaudota žemutinė aušintuvo korpuso dalis, o ten įrengtas vandens nuleidimo kanalas.

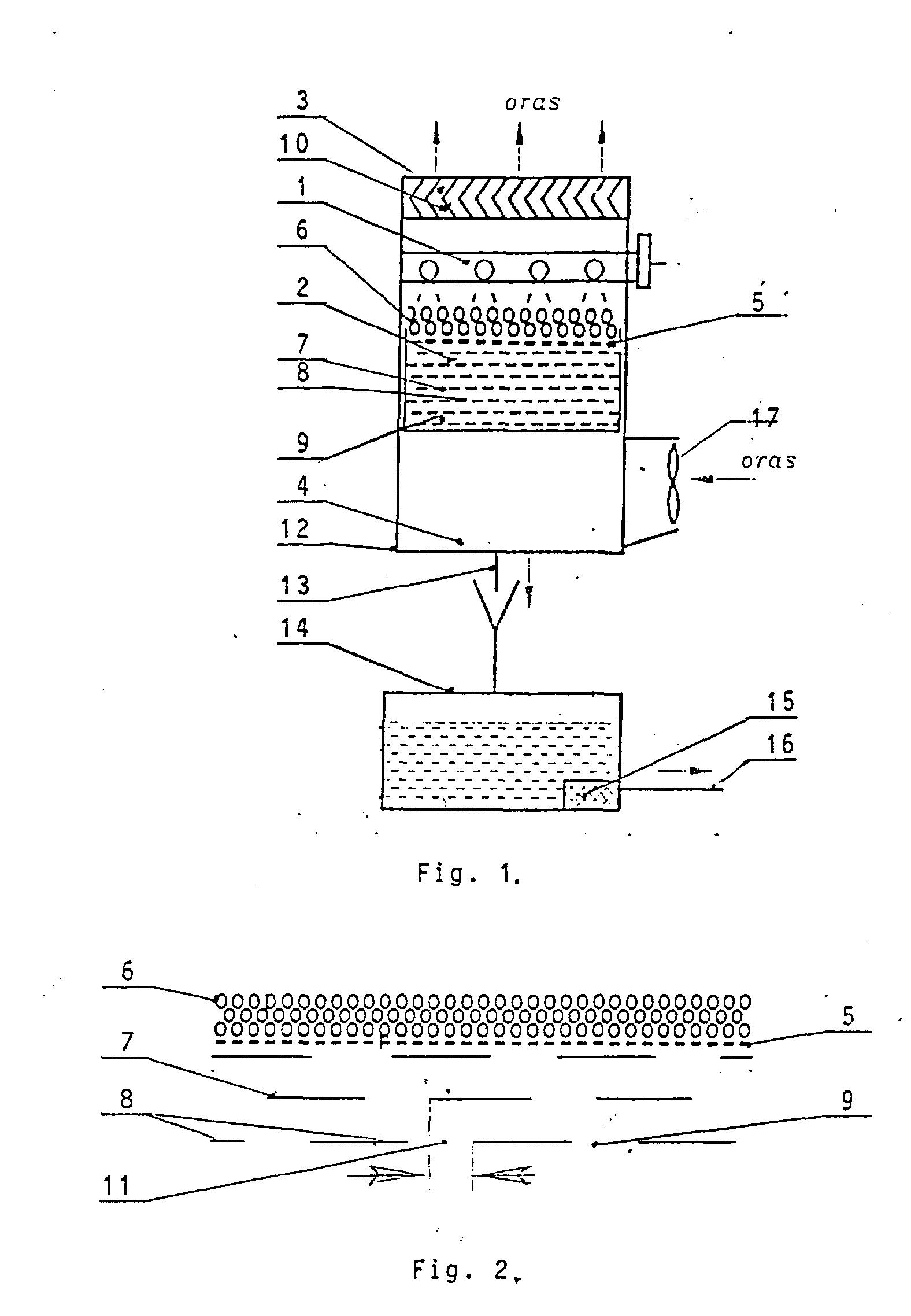

[0009] Išradimo esmė paaiškinta brėžiniu, kur Fig. 1 parodytas bendras aušintuvo vaizdas, o Fig. 2 - aušintuvo sistemos lentynėlių ir rutuliukų išdėstymo schema.
[0010] Aušintuvas turi vandens padavimo įrenginį 1, aušinimo sistemą 2, vandens purslų ekraną 3 ir ataušinto vandens surinktuvą 4. Aušinimo sistemą 2 sudaro ant tinklelio 5 išdėstytais rutuliukais 6 pridengtos kaskados iš viena virš kitos horizontaliomis eilėmis išdėstytų lentynėlių 7, 8. Tarpai 9 tarp horizontaliai gretimų lentynėlių 8 iš dalies pridengti vertikaliai gretimomis lentynėlėmis 7. Vandens purslų ekranas 3 sudarytas iš vertikalios bangos forma sulenktų lakštų 10. Kiekviena vertikaliai gretima lentynėle 7 uždengta 3/ 4 tarpo 9 pločio juosta 11 tarp horizontaliai gretimų lentynėlių 8. Ataušinto vandens surinktuvu 4 panaudota žemutinė aušintuvo korpuso 12 dalis, kurioje įrengtas surinkto vandens nutekėjimo kanalas 13, sujungtas su vandens baseinu 14. Baseinas 14 turi filtrą 15 ir vandens paėmimo vamzdį 16. Po aušinimo sistema 2 prie korpuso 12 prijungtas ventiliatorius 17. Aušintuvas taip pat turi sklendes, matavimo, kontrolės, apsaugos ir kitus valdymo prietaisus, kurie brėžinyje neparodyti.
[0011] Aušintuvas veikia taip: perforuotu padavimo įrenginio 1 vamzdžiu aušinamą vandenį purškia ant sistemos 2 rutuliukų 6 ir lentynėlių 7, 8. Nuo lentynėlių 7, 8 vanduo per tarpus krenta ant žemiau esančių, taškosi, nusileidžia iki žemiausių ir krenta į surinktuvą 4. Ventiliatoriumi 17 į besitaškantį vandenį pučia orą, kilnoja rutuliukus 6, taip padidinant aušinimą. Aukštyn pakilę vandens purslai renkasi ant ekrano 3 ir krenta į aušinimo sistemą 2. Nusileidęs ir ataušęs vanduo suteka į surinktuvą 4 korpuso 12 dugne, kanalu 13 patenka į baseiną 14 ir vamzdžiu 14 nukreipiamas pagal paskirtį.
[0012] Kaskados iš horizontaliai išdėstytų lentynėlių su pridengtais tarpais tarp jų užtikrina vandens taškymąsi ir laipsnišką leidimąsi žemyn. Tai didina aušinimo efektyvumą, nes vanduo negali tiesiai kristi žemyn ir, pereidamas per visas vertikaliai išdėstytas lentynėles, ilgiau išbūna aušinimo prapučiamoje zonoje. Rutuliukai ir 3/4 tarpų uždengimas užtikrina gerą vandens pasiskirstymą. Paversta eglute išdėstyti ekrano lakštai neleidžia purslams kilti aukštyn, grąžina vandenį aušinimui, mažina vandens nuostolius. Surinktuvas dugne paprastina ir pigina konstrukciją.
1. Vandens aušintuvas, turintis vandens padavimo įrenginį, aušinimo sistemą, vandens purslų ekraną ir ataušinto vandens surinktuvą, b e s i s k i r i antis tuo, kad aušinimo sistemą sudaro iš viršaus rutuliukais pridengtos kaskados iš viena virš kitos horizontaliomis eilėmis išdėstytų lentynėlių, tarpai tarp horizontaliai gretimų lentynėlių iš dalies pridengti vertikaliai gretimomis lentynėlėmis ir rutuliukais, vandens purslų ekranas sudarytas iš vertikalios bangos forma sulenktų lakštų, o ataušinto vandens surinktuvas įrengtas aušintuvo korpuse po aušinimo sistema.
2. Vandens aušintuvas pagal 1 punktą, besiskiriantis tuo, kad kiekviena vertikaliai gretima lentynėle uždengta 3/ 4 tarpo tarp horizontaliai gretimų lentynėlių.
3. Vandens aušintuvas pagal 1 punktą, besiskiriantis tuo, kad vandens purslų ekrano vertikalios bangos forma sulenkti lakštai išdėstyti vertikaliai paverstos eglutės pavidalu.
4. Vandens aušintuvas pagal 1 punktą, besiskiriantis tuo, kad vandens surinktuvu panaudota žemutinė aušintuvo korpuso dalis, ir ten įrengtas vandens nuleidimo kanalas.
