[LT] Išradimas priklauso žemės ūkio sričiai, konkrečiai popjūtiniam drėgnų rapsų sėklų apdorojimui. Būdas apima sėklų padavimą juostiniu transporteriu į elektrinį lauką bei jų frakcionavimą pagal drėgnumą. Transporterio greitis 1 m/s. Elektrinio lauko stiprumas E keičiamas diapazone nuo 1 iki 2,4 kV/cm priklausomai nuo pradinio sėklos drėgnumo W. Išeiga į drėgnų sėklų frakciją B keičiama užsiduodant elektrinio lauko stiprumą pagal lygtį @B=46,52-38,31E+0,33W-0,77EW+10,08E2+0,08W2.@Frakcionuojant sėklas nustatytu elektros lauko stiprumu pagal norimą išeigą, drėgnumų skirtumas tarp frakcijų W teoriškai išreiškiamas priklausomybe@ W=8,4-1,32E+0,2W+0,03EW+0,27E2-0,01W2.@Apdorojamos sėklos drėgnumas ne mažesnis kaip 12%.
[EN] The invention relates to agriculture, specifically it can be used for processing of moist rape seeds after reaping. The method includes feeding of seeds by a belt conveyer in the electric field and fractionating of them according to the humidity. The speed of the conveyer is 1 m/s. The strength E of the electric field is changed in the range 1-2.4 kV/cm depending on the initial humidity W of a seed. The feeding to the fraction B of the damp seeds is changed according to the strength of the electric field in the equationB=46.52-38.31E+0.33W-0.77EW+10.08E2+0.08W2. In fractionating the seeds by the set strength of the electric field according to the desired amount, the difference of the dampness between the fractions W is expressed by the dependencyW=8.4-1.32E+0.2W+0.03EW+0.27E2-0.01W2. The dampness of the processing seed is not smaller than 10%.
[0001] Išradimas priklauso žemės ūkio sričiai, konkrečiai popjutiniam drėgnų rapsų sėklų apdorojimui.
[0002] Žinomas popjūtinis sėklų apdorojimo būdas(A. 1. TSRS Nr. 1183010, kl. A 01 C 1/00, 1985) apima laikiną konservaciją, dviejų stadijų džiovinimą, kur po pirmos džiovinimo stadijos sėklos elektriniame lauke skiriamos j sausas, drėgnas ir šlapias, o vėliau drėgnos ir šlapios sėklos nukreipiamos į antrą džiovinimo stadiją.
[0003] Būdo trūkumas yra tas, kad sėklos prieš jų atskyrimą pagal drėgnumą, konservuojamos ir džiovinamos, o tai reikalauja papildomų energijos sąnaudų.
[0004] Šio trūkumo neturi būdas, aprašytas straipsnyje (KaMeHHp 3.A., Hhkhtchko M. A. nporpeccHBHafl TexHOJionw oSpaSoTKH CBeacey6paHHBix ceMflH// TexHHKa b c.-X.- 1984.- No 12.-C.45-46), kur sėklos, po pirminio valymo patenka j transporterinę sėklų elektrinio apdorojimo mašiną ir frakcionuojamos pagal drėgnumą. Prieš patekdamos j vainikinio išlydžio lauką, kur įgauna krūvj, sėklos apšvitinamos infraraudonaisiais spinduliais, kurie išryškina sėklų elektrinių parametrų skirtumus.
[0005] Aprašyto būdo trūkumas - didelė papildoma infraraudonų spindulių šaltinio galia (3 kW), nereguliuojama išeiga į drėgnų sėklų frakciją, siauras į atskyrimą patenkančių sėklų drėgnumo diapazonas.
[0006] Išradimo uždavinys - padidinti drėgnų sėklų išskyrimo iš bendros masės efektyvumą. Uždavinys išsprendžiamas tuo, kad drėgnų sėklų išeiga į frakciją yra reguliuojama varijuojant elektrinio lauko stiprumą optimaliam diapazone priklausomai nuo pradinio sėklos drėgnumo.

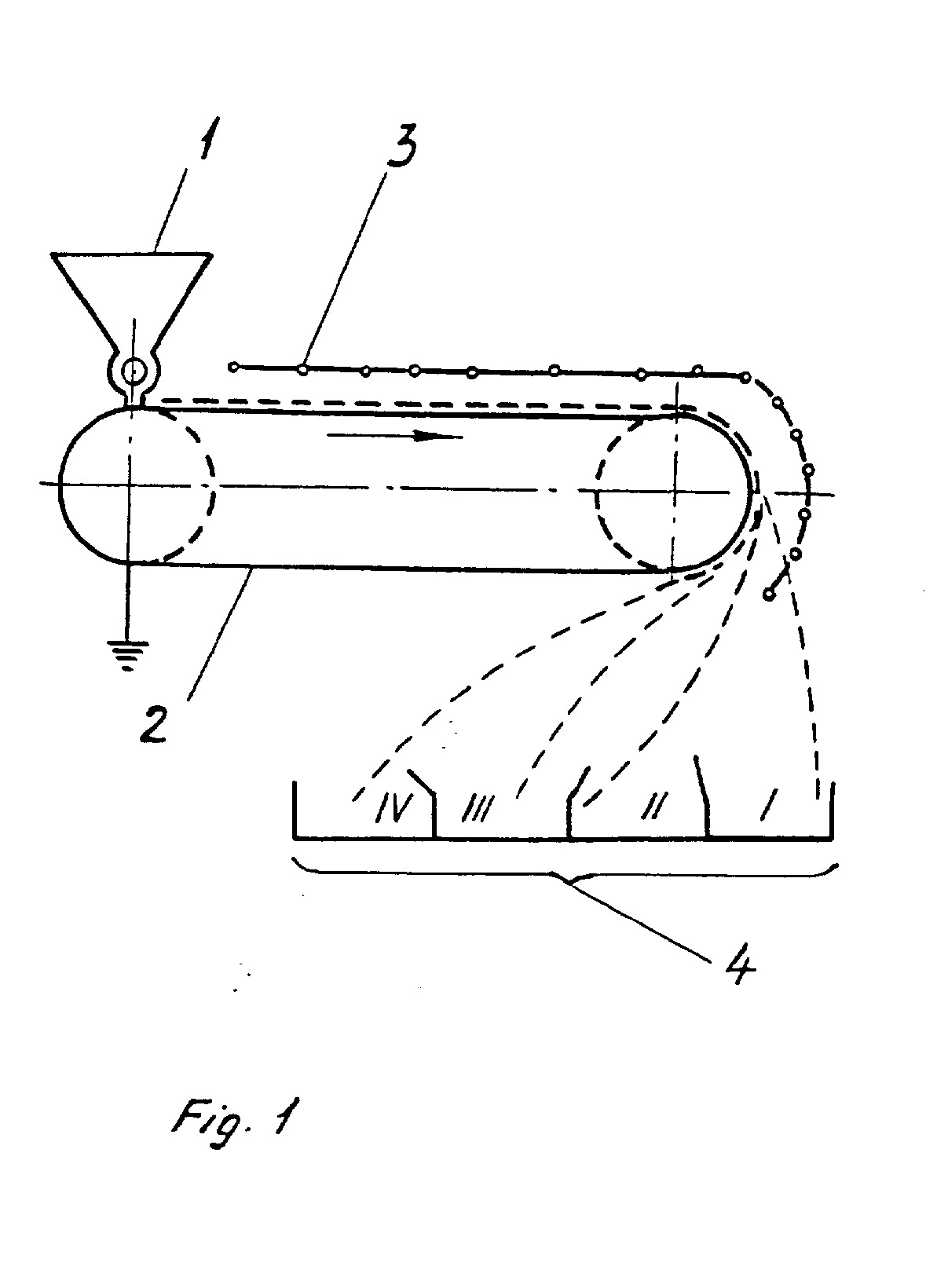

[0007] Tam naudota žinoma transporterinė elektrinio sėklų apdorojimo mašina, kurios schema parodyta 1 fig.
[0008] Sėklos iš bunkerio 1 patenka ant transporterio 2 ir įnešamos į vaininkinio išlydžio lauką, sukurtą tarp įžeminto 2 ir potencialinio elektrodo 3. Sėklų laidumas, o tuo pačiu ir jų įgaunamo krūvio dydis esant pastoviam lauko stiprumui E = const, priklauso nuo sėklos drėgnumo. Priklausomai nuo įgauto krūvio dydžio sėklos nevienodai atsiplėšia nuo transporterio juostos: drėgnos sėklos atsiplėšia anksti ir patenka į I-ą priėmimo klasifikatoriaus 4 frakciją. Į tolimesnes frakcijas patenka mažesnio drėgnumo sėkla. Kuo sėkla sunkesnė, tuo ilgiau ji išlaiko įgytą krūvį ir vėliau atplyšta nuo transporterio juostos.
[0009] Pavyzdys. Mašinos transporterio judėjimo greitis V = const. = 1 m/s. Elektrinio lauko stiprumas reguliuojamas kas 0,5 kV/cm smulkiai sėklai nuo 1 - 2,4 kV/cm diapazone priklausomai nuo pradinio masės drėgnumo. Kondicinis sėklos drėgnumas priklausomai nuo rūšies 10 -13 %, todėl pagal drėgnumą tikslinga skirti sėklą ne sausesnę kaip 12%. Esant tokioms sąlygoms nustatyta, kad drėgnumų skirtumas tarp frakcijų išreiškiamas lygtimi
[0010]
[0011] čia AW - drėgnumų skirtumas tarp frakcijų, %; E - vaininkio išlydžio lauko stiprumas, kV/cm; W - pradinis sėklos drėgnumas, %.

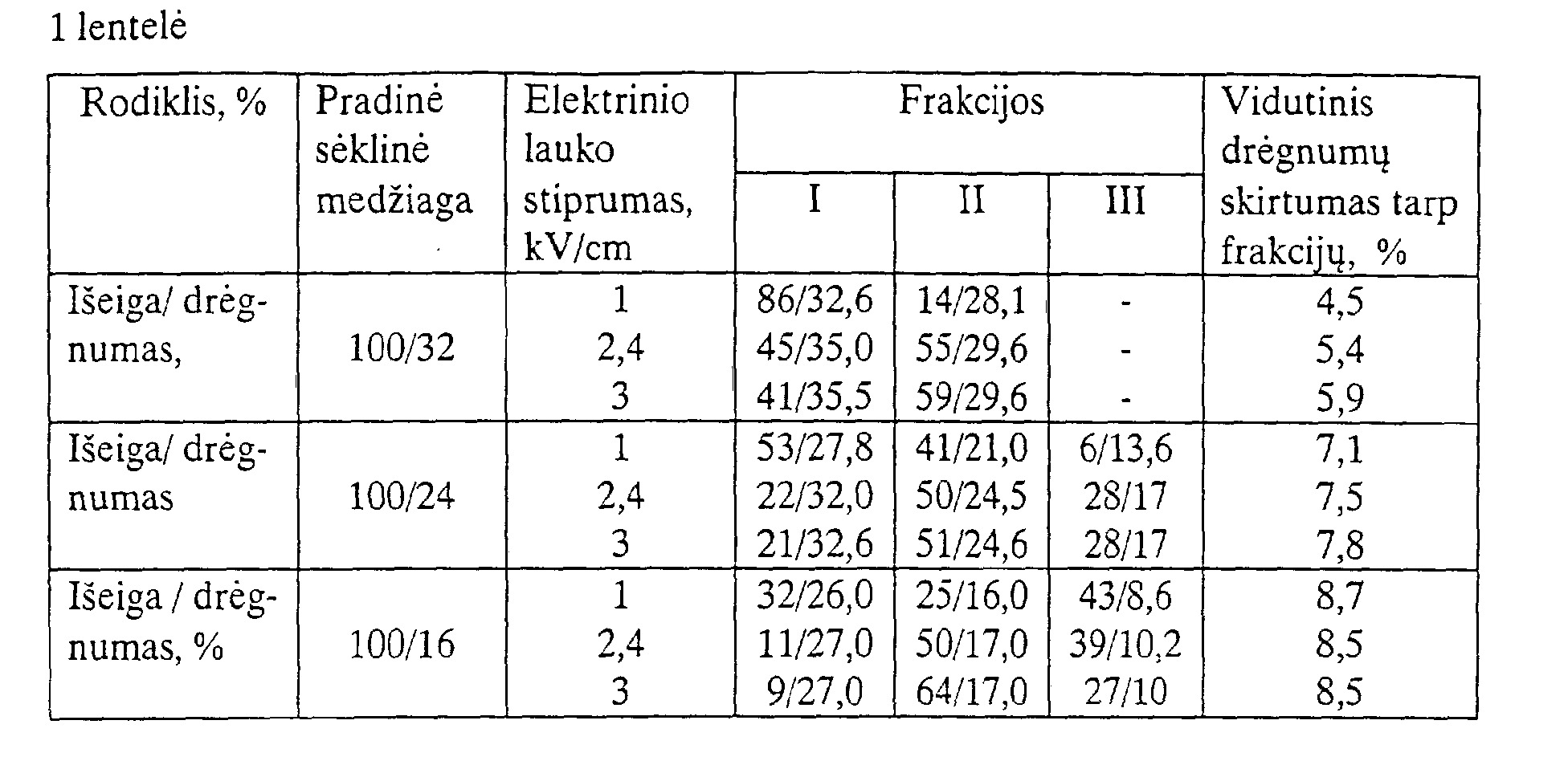

[0012] Bandymai buvo atliekami 8 -32 % rapsų sėklų drėgnumo diapazone keičiant elektrinio lauko stiprumą 1,0 - 3,0 kV/cm ribose. Charakteringų bandymų rezultatai parodyti 1 lentelėje.
[0013] Didėjant pradiniam sėklos drėgnumui mažėja atskirų frakcijų drėgnumų skirtumas (nuo AW = 8,9 % prie W = 12 % iki AW = 5 % prie W = 32 %). Vainikinio išlydžio lauko stiprumo kitimas leidžia reguliuoti išeigą į drėgnų sėklų frakciją. Pvz.
[0014] Lyginant pasiūlytą būdą su žinomu, energijos sąnaudos gaunamos žymiai mažesnės vien dėl mašinos konstrukcijos, o drėgnų sėklų atskyrimas efektyvesnis, kadangi lauko stiprumas parenkamas konkrečiai sėklai su konkrečiu pradiniu drėgnumu. Be to elektrinio lauko panaudojimas ne tik įgalina skirti sėklas pagal drėgnumą, bet gerina sėklinės medžiagos kokybę stimuliuodamas sėklos daigumą. Mūsų atlikti bandymai rodo, kad esant pradiniam sėklos daigumui 82 % vidutinis daigumo padidėjimas sudaro 10 % ir išsilaiko.
1. Popjūtinis drėgnų smulkių sėklų apdorojimo būdas, apimantis jų padavimą juostiniu transporteriu \ elektrinį lauką bei frakcionavimą pagal drėgnumą, besiskiriantis tuo, kad optimalus elektrinio lauko stiprumo diapazonas yra nuo 1 - 2,4 kV/cm ir frakcionuojant sėklą jį varijuoja priklausomai nuo pradinio sėklos drėgnumo.
2. Būdas pagal 1 punktą, besiskiriantis tuo, kad optimalų drėgniausių sėklų kiekį frakcijoje pasiekia užsiduodant elektrinio lauko stiprumą pagal lygtį
3. Būdas pagal 1 ir 2 punktus, besiskiriantis tuo, kad frakcionuojant sėklas nustatytu elektros lauko stiprumu optimaliam drėgniausių sėklų kiekiui frakcijoje gauti, drėgnumų skirtumą tarp frakcijų teoriškai išreiškia priklausomybė
4. Būdas pagal 1 punktą, besiskiriantis tuo, kad transporetrio greitis yra pastovus V = 1 m/s, apdorojamos sėklos drėgnumas ne mažesnis 12 %.
