[LT] Išradimas priklauso mechanikos sričiai. Dviejų durų surakinimo spyną sudaro užrakinimo mechanizmas (1), kreipiančioji įvorė (2), įtvirtinanti vienose duryse (3). Į kreipiančiąją įvorę (2) įsuktas durų sujungimo cilindras (4) su kabliukais (5). Laikančioji dalis su vidiniu sriegiu (6) pritvirtinta prie kitų durų (7). Į laikančiąją dalį (6) įsukta reguliuojanti įvorė (8) su grioveliais (9) ir jų kilpomis vidinėje dalyje durų sujungimo cilindro (4) kabliukų (5) užfiksavimui. Tinkamo cilindro-įvorės susikabinimo sureguliavimui ir fiksavimui priklausomai nuo atstumo tarp durų (3) ir (7) yra kontrveržlė (10). Uždarius duris (7) ir (3), durų sujungimo cilindras (4) susikabina su reguliuojančia įvore (8), cilindro (4) kabliukai (5) slenka reguliuojančios įvorės (8) grioveliais (9), o pasukus cilindrą (4), jo kabliukai (5) užsifiksuoja reguliuojančios įvorės (8) griovelių (9) kilpose. Dvejas duris surakina 1-5 įrenginiais (spynomis) ne su stakta, o tarpusavyje.
[EN] The invention relates to mechanics. A lock for locking up of two doors comprises a locking mechanism (1), a guide bush (2) for fixing one door (3). A cylinder (4) for connecting the doors with hooks (5) is screwed in the guide bush (2). A carrying part with an internal thread (6) is fixed to the second door (7). An adjustable bush (8) with grooves (9) and their loops in the internal part for fixing the hooks of the cylinder (4) is screwed in the carrying part (6).A lock nut (10) can be used for right regulation and fixation of meshing of the cylinder-bush. The cylinder (4) for connecting the doors after closing the doors (7) and (3), meshes with the adjustable bush (8), the hooks (5) of the cylinder (4) move on the grooves (9) of the adjustable bush (8), the hooks (5) after turning the cylinder (4) are fixed in the loops of the grooves (9) of the adjustable bush (8). The two doors are locked between themselves by 1-5 devices.
[0001] Išradimas priklauso mechanikos sričiai, būtent durų spynoms.
[0002] Žinoma spyna yra sudaryta iš išorinio cilindrinio bloko, turinčio išorinį cilindrą. Išorinis cilindras turi išviršinį paviršių ir korpusą, kuriame yra paslėpta anga tvirtinimo elementui. Išorinis cilindras įeina į išorinės antšovos an-gą. Spyna taip pat sudaryta iš vidinio cilindrinio bloko, sujungto tvirtinimo elementu su išoriniu cilindriniu bloku, ir vidinio cilindro su išviršine flanšine dalimi ir korpusu. Korpuse yra griovelis tvirtinimo elementui. Ant vidinio cilindro užmauta mova. Vidinė antšora turi anga, i kuria įei-na mova ir vidinis cilindras. Dangtelis uždaro vidinio cilindro su tvirtinimo elementu išviršinę dalį. (žr. US paten-tą Nr535I513, TPK E 05 B 9/10).
[0003] Žinoma spyna sudaryta iš korpuso, I ir 2 užrakinimo mechanizmo. I užrakinimo mechanizmas, perstūmiantis skląstį uždaroje padėtyje, fiksuojamas 2 užrakinimo mechanizmu, įrengtu korpuse. Abu užrakinimo mechanizmai valdomi vienu raktu. I užrakinimo mechanizmas turi besisukantį D formos diską su plokščiu krašteliu, su kuriuo sąveikauja pirr.a ju-danti plokštelė. 2 užrakinimo mechanizmas neleidžia judan-čiai plokštelei pasislinkti nuo disko, ir tokiu būdu I užra-kinimo mechanizmas laikomas užrakintoje padėtyje, (žr. US patentą Nr.5339659, TPK S C5 B 63/I4)«
[0004] Žinomos spynos tinka tik vienerių durų užrakinimui. Jų konstrukcija sudėtinga.
[0005] Išradimo tikslas - konstrukcijos supaprastinimas ir funkcinių galimybių išplėtimas.
[0006] Išradimo esmė yra ta, kad dvejų durų surakinimo įren-ginys (spyna), sudaryta iš cilindrinės dalies ir užrakini-mo mechanizmo, susideda iš kreipiančiosios įvorės, į kurią įsuktas durų sujungimo cilindras, įrengtos ir įtvirtintos vienose duryse, laikančiosios dalies su sriegiu, pritvirtintos prie kitų durų, į ją įsuktos reguliuojančios įvorės su grioveliais ir jų kilpomis vidinėje dalyje cilindro kab-liukų užfiksavimui, bei kontrveržlės, užsuktos ant regu-liuojančios įvorės, pastoviam cilindro- reguliuojančios įvo-rės susikabinimo atstumo palaikymui ir užfiksavimui, be to, durų sujungimo cilindre yra angos užrakinimo mechanizmo užda-rymo elementams.
[0007] Išradimo esmė taip pat yra ta, kad dvejų durų surakinimo būde, panaudojant dvigubą užrakinimą ir jį fiksuojant dviem elementais, uždarius duris, durų sujungimo cilindras susikabina su reguliuojančia įvore, cilindro kabliukai slenka reguliuojančios įvorės grioveliais, o pasukus cilindrą, jo kabliukai užsifiksuoja reguliuojančios įvorės griovelių kilpose.
[0008] Išradimo esmė yra taip pat ta, kad dvejų durų surakinimo bfide, dvejas duris surakina 1- 5 įrenginiais ( spynomis)

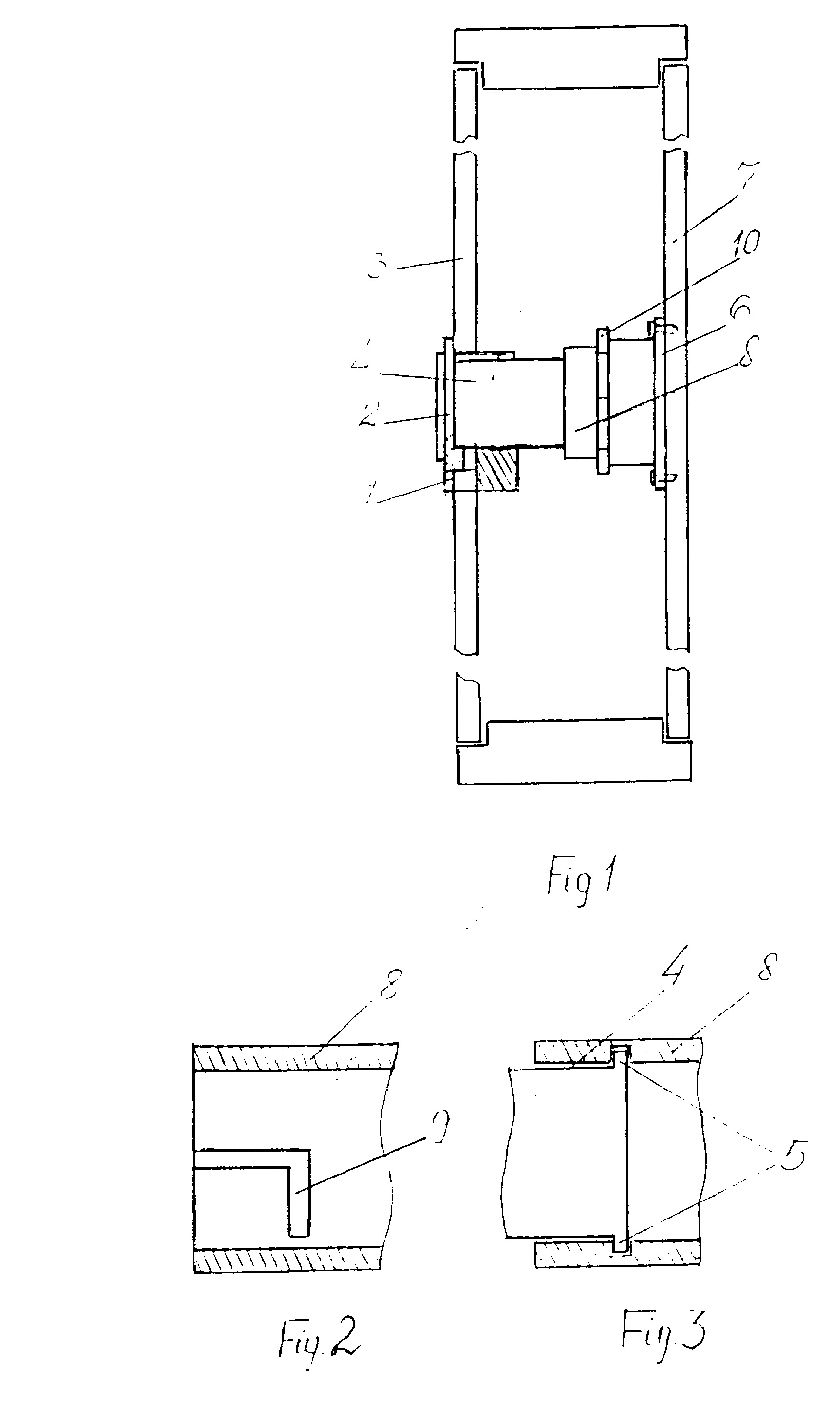

[0009] Pig. I - dvejų durų surakinimo įrenginys ( spyna). Fig. 2-reguliuojančios įvorės pjūvis. Fig. 3 - durų sujungimo cilindro ir reguliuojančios įvorės susikabinimo pjūvis.
[0010] Dvejų durų surakinimo įrenginį ( spyną) sudaro užrakini-mo mechanizmas I, kreipiančioji įvorė 2 įtvirtinti vienose duryse 3. į kreipiančiąja įvorę 2 įsuktas durų sujungimo cilindras 4 su kabliukais 5- Laikančioji dalis su sriegiu 6 pritvirtinta prie kitų durų 7. Į laikančiąja dalį 6 įsuk-ta reguliuojanti įvorė 8 su grioveliais 9 ir jų kilpomis vidinėje dalyje durų sujungimo cilindro 4 kabliukų 5 užfik-savimui. Tinkamo cilindro- regul' iuojančios įvorės susikabinimo atstumo, kuris nustatomas pagal atstumą tarp ri enų 3 ir kitų 7 durų, sureguliavimui ir užfiksavimui yra kontrverž-lė 10.
[0011] Prieš užrakinant raktu užrakinimo mechanizmą I uždaro duris 3, 7. Durų sujungimo cilindras 4 juda horizontaliai uždarant duris 3, ir įeina į reguliuojančiąją įvorę 8, ku-rios grioveliais 9 slenka durų sujungimo cilindro 4 kabliukai 5. Pasukus cilindrą 4, jo kabliukai 5 užsifiksuoja regu-liuojančios įvorės 8 griovelių 9 kilpose, ir užrakinimo me-chanizrao I raktu užrakinus duris, cilindro 4 pasukimas bet kuria kryptimi yra negalimas. Užrakinimo mechanizmo I užrakinimo elementai, skląstis, liežuvėlis, (brėžinyje neparodyta) įeina į cilindre 4 esančias angas. Raktu at-rakinus užrakinimo mechanizmą I ir tuo pačiu duris, pasu-ka durų sujungimo cilindrą 4 tiek, kad kabliukai 5 išei-tų iš reguliuojančios įvorės 8 griovelių 9 kilpų. Atida-rant duris 3 cilindro 4 kabliukai 5 išeina iš reguliuo-jančios įvorės 8 griovelių 9» Tokiu būdu cilindras 4 at-sijungia nuo reguliuojančios 'įvorės 8. Įrengus duryse su-rakiniino įrenginį (spyną), nustato cilindro-reguliuojan-čios įvorės tinkamą pastovią susikabinimo padėtį, kuri priklauso nuo atstumo +q.rp durų 3 ir 7. Šią padėtį sure-guliuoja kontrveržlė 10 ir ja užtikrina sureguliuotos pa-dėties stabilumą.
[0012] nį sudarančios dalys nesudėtingos ir pagamintos štampa-vimo ar liejimo būdu iš metalo. Į įrenginio komplektą įei-na nedidelis kiekis dalių. Panaudojant pareiškiamą išradi-mą vienu metu surakinamos ne į staktą, o tarpusavyje, dve-jos durys. Tai yra, jos sujungiamos į bendrą vientisą
[0013] konstrukciją, kas sumažina durų- išlaužimo galimybę ir pa-dina jų saugumą.
1. Dvejų durų suraminimo įrenginys (spyna), sudaryta iš cilindrinės dalies ir užrakinimo mechanizmo, besiskirianti tuo, kad ji susideda iš kreipiančio-sios įvorės, į kurią įsuktas durų sujungimo cilindras, įrengtos ir įtvirtintos vienose duryse, laikančiosios dalies su sriegiu, pritvirtintos prie kitų durų, į ją įsuk-tos reguliuojančios įvorės su grioveliais ir jų kilpomis vidinėje dalyje cilindro kabliukų užfiksavimui, bei kontr-veržlės, užsuktos ant reguliuojančios įvorės, pastoviam cilindro-reguliuojančios įvorės susikabinimo atstumo palaikymui ir užfiksavimui, be to, durų sujungimo cilindre yra angos užrakinimo mechanizmo uždarymo elementams.
2. Dvejų durų surakinirao būdas, panaudojant dvigubą užrakini^ m mą ir jį fiksuojant dviem elementais, besiskiriantis tuo, kad uždarius duris, durų sujungimo cilindras susikabina su reguliuojančia įvore, cilindro kabliukai slenka reguliuojančios įvorės grioveliais, o pasukus cilindrą, jo kabliukai užsifiksuoja reguliuojan-čios įvorės griovelių kilpose.
3. Dvejų durų surakinirao būdas pagal 2 punktą, besiskiriantis tuo, kad dvejas duris surakina 1-5 įrenginiais (spynomis) ne su .stakta, o tarpusavuje.
