[LT] Išradimas priklauso chemijos pramonei. Išradimo tikslas - betono mišinio ir cementinio skiedinio plastiškumo padidinimas, nesumažinant betono stiprumo gniuždymui. Išradimo esmė yra ta, kad betono mišinio ir cementinio skiedinio priedas - superplastiklis susideda iš sekančių komponentų, masės dalimis: techninis lignosulfonatas (skaičiuojant sausomis medžiagomis) 100, 98 % grynumo natrio šarmas (NaOH) 5-15. Techninį lignosulfonatą modifikuoja reaktoriuje 98 % grynumo natrio šarmu, dalimis ištirpintu vandenyje, veikiant reaktoriaus apytakinei sistemai ir priverstiniam masės maišymui oru 8-12 h.
[EN] The invention relates to chemistry industry. It aims to improve the plastic properties of concrete and cement mortar without decreasing their firmness to compressibility. The plasticizing agent consists (in mass parts) of: lignosulphonate of technical grade - 100, 98 % sodium hydroxide- 5-15. The lignosulphonate is treated for 8-12 h under compulsory mixing by air stream by sodium hydroxide of 98 % purity subseqently dissolved in water.
[0001] Išradimas priklauso chemijos pramonei, būtent betono mišinio ir cementinio skiedinio priedams, reguliuojantiems betono mišinių ir cementinių skiedinių savybes.
[0002] Žinomas betono masės kompleksinis priedas ir jo gavimo būdas (žr. buv. SU aut. liud. Nr. 1678802, TPK C 04 B 24/00, 1991). Į kompleksinį priedą įeina sekantys komponentai, mas.%: mielių hidrolizės pramonės atliekos (plastiklis, kurio pagrindas ligninas), šarminis vitamino C sulfato tirpalas 5-7, šarminis lipamido tirpalas 5-80 ir sorbito pramonės atidirbęs nikelio katalizatorius. Kompleksinį priedą gauna sumaišius visus komponentus, išskyrus sorbito pramonės nikelio katalizatorių, kurį įveda į apdirbtą tirpalą.
[0003] Žvinomas betono mišinio priedas ir jo gavimo būdas (žr. buv. SU aut. liud. Nr. 1671634, TPK C 04 B 24/00, 1991). Į betono masės sudėtį įeina kanifolįjos-terpentino pramonės skystos atliekos, kurias apmuilina kalio ar natrio šarmu iki pH=9,0-10,0 prie 80-100°C temperatūros, o gautą produktą išgarina prie 130-170°C temperatūros ir 0,4-0,8 MPa -slėgio iki sausų medžiagų 20-60 % koncentracijos. Po to išgarintą produktą-atliekas sumaišo su kitais komponentais .ir gauna sekančios sudėties priedą, mas. %: kanifolijos-terpentino pramonės atliekos 78,0-92,0, natrio šarmas 0,8-3,5, techninis lignosulfonatas 2,5-7,5 ir natrio fosfatas 4,7-4,0.
[0004] Žvinomas betono mišinio priedas nepakankamai padidina betono mišinio ir cementinio skiedinio plastiškumą.
[0005] Išradimo tikslas - betono mišinio ir cementinio skiedinio plastiškumo padidinimas, nesumažinant betono stiprumo gniuždymui.
[0006] Išradimo esmė yra ta, kad betono mišinio ir cementinio skiedinio priedas-superplastiklis, į kurio sudėtį įeina techninis lignosulfonatas, susideda iš sekančių komponentų, sv. d.: techninis lignosulfonatas (skaičiuojant sausomis medžiagomis) 100, 98% grynumo natrio šarmas (NaOH) 5-15.
[0007] Išradimo esmė yra ta, kad betono mišinio ir cementinio skiedinio priedo-superplastiklio gavimo būde, techninį lignosulfonatą modifikuoja reaktoriuje 98 % grynumo natrio šarmu, dalimis ištirpintu vandenyje, veikiant reaktoriaus apytakinei sistemai ir priverstiniam masės maišymui oru 8-12 h.
[0008] 1 betono mišinio ir cementinio skiedinio priedo-superplastiklio gavimo pavyzdys. Į reaktorių, kuriame įrengta apytakinė sistema ir privestinis masės maišymas oru, supila 100 kg techninio lignosulfonato. Pagal lignosulfonato (sausos medžiagos) kiekį paskaičiuoja jo modifikacijai reikalingą natrio šarmo kiekį, pavyzdžiui, 9 kg. Natrio šarmą vandenyje ištirpina dalimis ir išpila į reaktorių, veikiant apytakinei sistemai ir priverstiniam masės maišymui oru 8-12 h. Gautą priedą-superplastiklį iš reaktoriaus išpompuoja į kitą talpą 2 pavyzdys. Analogiškai 1 pavyzdžiui gavo priedą, į kurio sudėtį įeina 100 sv. d. techninio lignosulfonato ir 11 sv. d. 98% grynumo natrio šarmo. 3 pavyzdys.. Analogiškai 1 -pavyzdžiui gavo priedą, į kurio sudėtį .įeina 100 sv. d. techninio lignosulfonato ir 13 sv. d. 98% grynumo natrio šarmo.
[0009] Betono stiprumo gniuždymui nustatymui buvo gauti bandiniai panaudojant belgišką cementą CEM I 42,5R. Bandinių kietėjimas vyko natūraliose sąlygose.

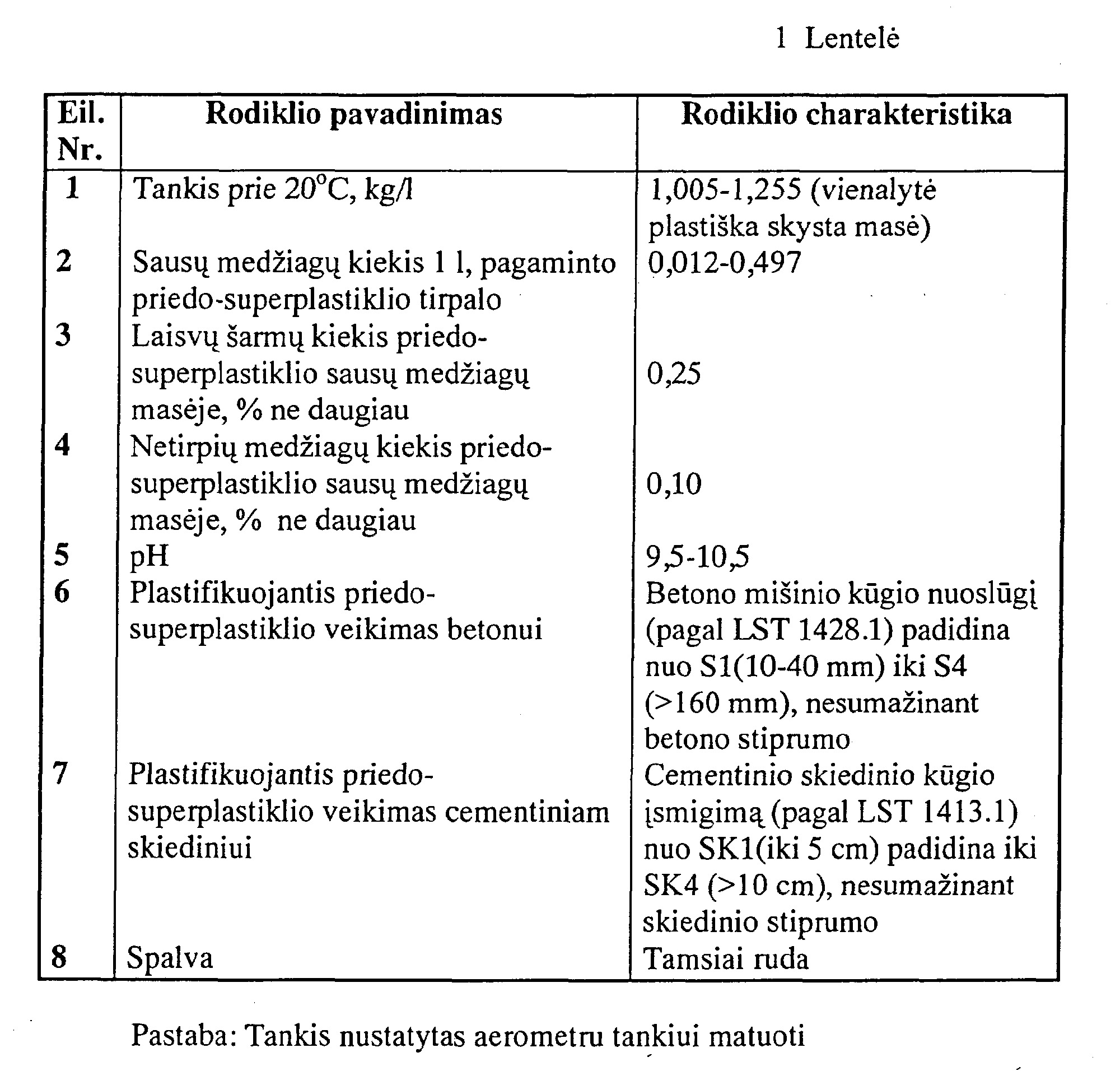

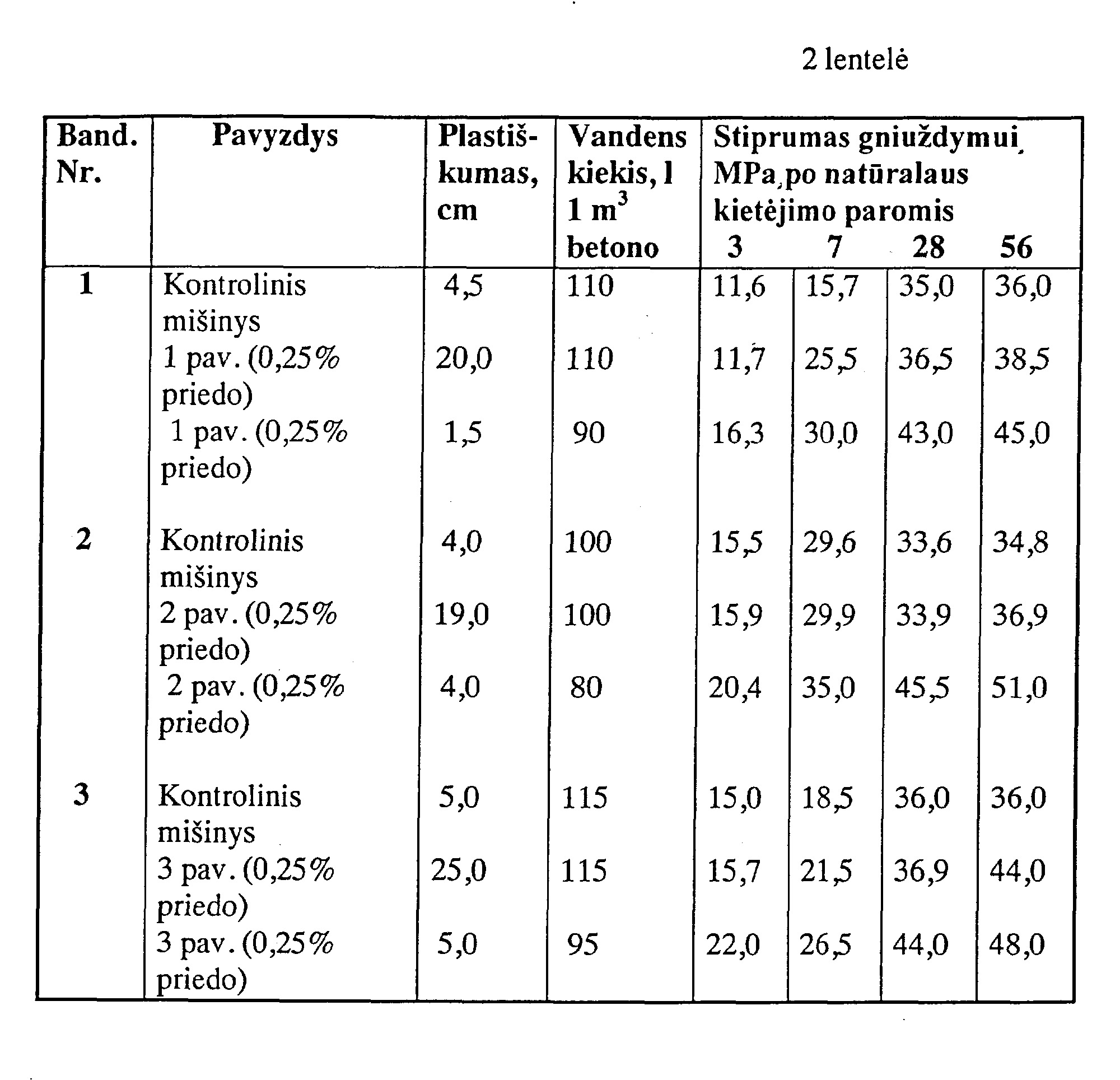

[0010] Betono mišinio ir cementinio skiedinio priedo-superplastiklio fizikiniai, cheminiai ir kokybės rodikliai pateikti 1 lentelėje, ir betono stiprumas gniuždymui 2 lentelėje.
[0011] Iš duomenų, pateiktų lentelėse matyti, kad pareiškiamas betono mišinio ir cementinio skiedinio priedas-superplastiklis padidina jų plastiškumą, nesumažinant betono stiprumo gniuždymui. Panaudojant betono mišiniui priedą-superplastiklį, jo stiprumas gniuždymui nesumažėja, o netgi padidėja, esant tam pačiam vandens kiekiui kontroliniame ir betono mišinyje su pareiškiamu priedu, ir žymiai padidėja, sumažinus vandens kiekį betono mišinyje su pareiškiamu priedu. Naudojant gryną techninį lignosulfonatą plastiškumo padidinimui, pasiekiamas mažas efektyvumas. Žymiai didesnis efektyvumas gaunamas techninį lignosulfonatą modifikuojant 98 % grynumo natrio šarmu, kadangi modifikavimo metu suskaldomos lignosulfonatuose esančios stambiamolekulinės medžiagos (angliavandeniai, organinės rūgštys ir jų junginiai bei juose esantys sacharatai)..
1.Betono mišinio ir cementinio skiedinio priedas-superplastiklis, į kurio sudėtį įeina techninis lignosulfonatas, besiskiriantis tuo, kad jis susideda iš sekančių komponentų, sv. d:Techninis lignosulfonatas (skaičiuojant sausomis medžiagomis) - 100 98 % grynumo natrio šarmas (NaOH) - 5-15.
Techninis lignosulfonatas (skaičiuojant sausomis medžiagomis) - 100 98 % grynumo natrio šarmas (NaOH) - 5-15.2.Betono mišinio ir cementinio skiedinio priedo-superplastiklio gavimo būdas, techninį lignosulfonatą sumaišant su komponentais, besiskiriantis tuo, kad techninį lignosulfonatą modifikuoja reaktoriuje 98 % grynumo natrio šarmu, dalimis ištirpintu vandenyje, veikiant reaktoriaus apytakinei sistemai ir priverstiniam masės maišymui oru 8 - 12 h.
