[LT] Grunto kirpimo aparatas priskiriamas statybos sričiai, konkrečiau, grunto fizikinių ir mechaninių savybių tyrimo prietaisams ir gali būti naudojamas inžinieriniuose geologiniuose tyrinėjimuose.@Išradimo tikslas - pašalinti trintį tarp grunto ir metalo kirpimo metu ir padidinti bandymo tikslumą.@Grunto kirpimo aparatas turi darbo stalą, kirpimo prietaisą su judančia ir nejudančia dalimis, žiedą gruntui, vertikalios ir horizontalios kirpimo jėgų mechanizmus, viršutinį ir apatinį štampus. @Nauja grunto kirpimo aparate yra tai, kad tuštuma, kuri yra judančioje kirpimo prietaiso dalyje, užpildyta sutankintu tiriamuoju gruntu ir atskirta nuo tiriamojo grunto pertvara su aštriu viršumi, o jos viršus sutampa su prietaiso judančios dalies viršumi.
[EN] The invention relates to construction, in particular to devices for prospecting of the physical and mechanical characteristics of the soil and can be used for engineering geological exploration. An apparatus for clipping the soil includes a working table, a clipping device with movable and stable parts, a ring for the soil, machinery of vertical and horizontal clipping powers, upper and lower dies. New is that, a hollow disposed in the movable part of the clipping device is filled with thicked test soil and separated from it with a partition which has a sharp upper part, and its upper part matches with the top of the movable part of the device.
[0001] ■Išradimas priskiriamas statybos sričiai, konkrečiau, grunto fizikinių ir mechninių savybių tyrimo aparatams ir gali būti naudojamas inžineriniuose geologiniuose tyrinėjimuose.
[0002] Yra žinomas grunto kirpimo laboratorinis aparatas, aprašytas autoriaus Mesčian S.R. Gruntų mechaninės savybės ir jų nustatymo laboratoriniai metodai. Maskva. "Nedra", 1974, p. 105-109 (rusų kalba), susidedantis iš darbo stalo, kirpimo prietaiso, vertikalios ir horizontalios jėgų perdavimo sistemų ir matavimo prietaisų .
[0003] Šio aparato trūkumas tas, kad grunto bandinys yra žiede iš dviejų dalių, todėl dedant į ji kirpimo prietaisą dažniausiai suardoma natūrali grunto sandara kirpimo plokštumoje.
[0004] Pagal technini sprendimą artimesnis yra aparatas, aprašytas autoriaus Troickaja M. N. Gruntų mechanikos laboratorinių darbų metodika. Maskvos universiteto leidykla, 1961, p. 238 (rusų kalba), turintis darbo stalą, grunto kirpimo prietaisą su judama ir nejudama dalimis, žiedą gruntui, vertikalios ir horizontalios kirpimo jėgų mechanizmus, viršutinį ir apatini štampą .
[0005] Šiame aparate kerpant gruntą negauname tikslaus grunto vidinės trinties kampo, nes kirpimo eigoje kirpimo plotas mažėja ir viršutinio žiedo dalis grunto kirpimo plokštumoje remiasi i apatinę judamą metalinę prietaiso dali. Toliau kerpant gruntą mažėja plotas, kuriame yra trintis tarp kerpamo grunto, o didėja plotas trinties tarp grunto ir metalo.
[0006] Išradimo tikslas-panaikinti trinti tarp grunto ir metalo ir gauti tikslius
[0007] s
[0008] Numatytas tikslas pasiekiamas tokiu būdu: grunto kirpimo aparatas susidedantis iš darbo stalo, kirpimo prietaiso su judančia apatine ir nejudama viršutine dalimi, žiedo gruntui patalpinti, vertikalios ir kirpimo jėgų perdavimo mechanizmų, viršutinio ir apatinio štampų, turi apatinę judamą dalį su tuštuma, užpildyta tiriamu gruntu. įrengtą priešingoje apatinės kirpimo prietaiso dalies judėjimo kripties pusėje ir atskirtą nuo grunto bandinio pertvara su užaštrinta viršutine dalimi.

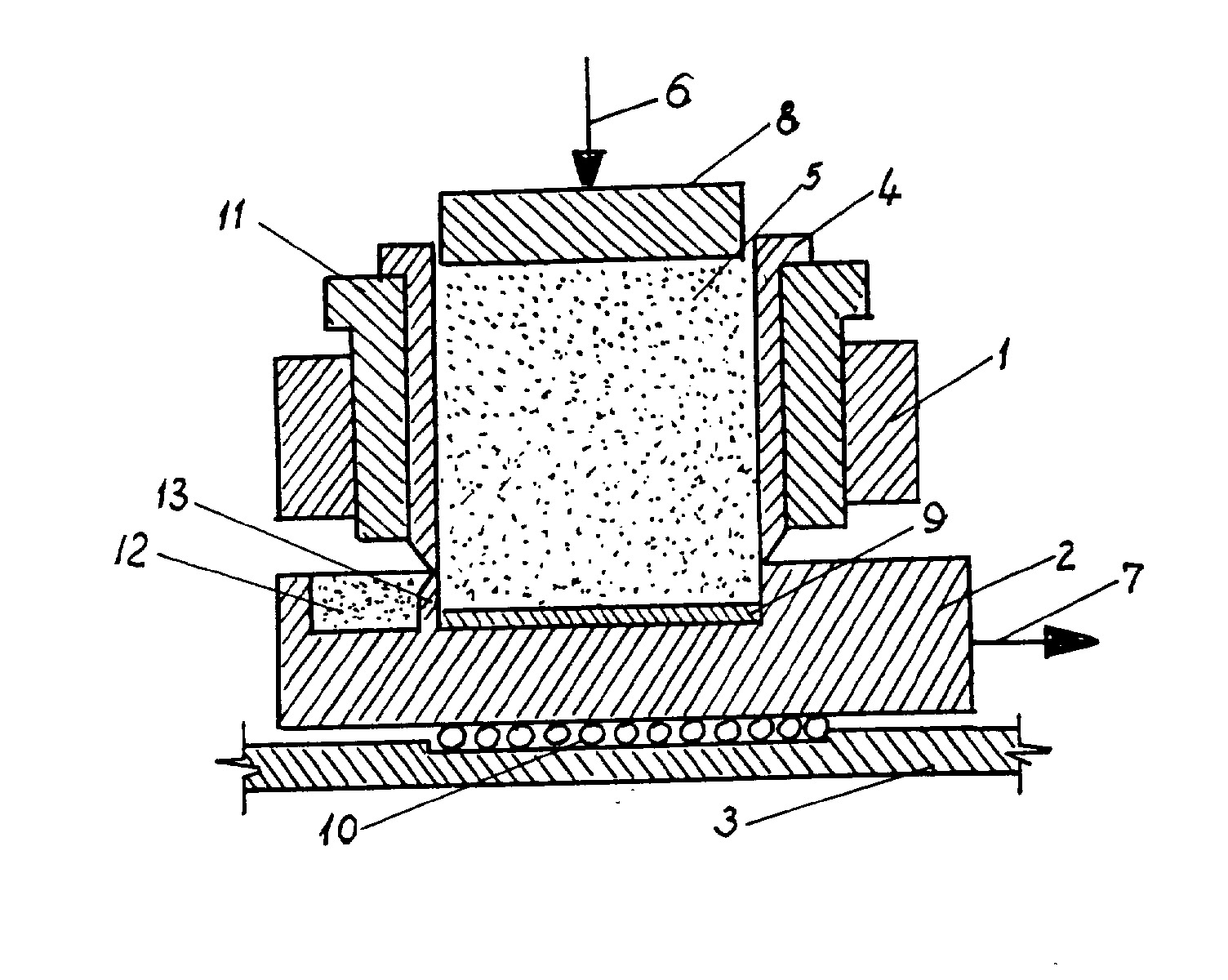

[0009] Brėžinyje parodytas grunto kirpimo aparatas. Aparatas susideda iš nejudamos dalies 1, judamos 2. sumontuotų ant darbo stalo 3, žiedo 4, kuriame pa tiriamas gruntas 5, vertikalios jėgos perdavimo machanizmo 6 ir kirpimo jėgos perdavimo mechanizmo 7. viršutinio 8 ir apatinio 9 perforuotų štampų, paritų 10 ir srieginio žiedo lizdo 11. Judamoji prietaiso dalis 2 turi tuštumą 12 užpildytą tiriamu gruntu ir atskirta nuo tyriamo grunto bandinio 5 pertvara 13, kurios viršutinė dalis vra užaštrinta.
[0010] Aparatas veikia taip: žiedas 4 su gruntu 5 Įdedamas i nejudamą prietaiso dalį 1. Sukant žiedo lizdą 11 nustatomas reikiamas tarpelis kirpimo plokštumoje. Spaudžiant viršutinį štampą 8 grunto 5 dalis perstumiama į judamą prietaiso dalį 2. Tuštuma 12 užpildoma sutankintu tiriamu gruntu iki pat judamos dalies 2 viršaus. Judamoji prietaiso dalis 2, veikiant kirpimo jėgai 7, juda ant paritų 10 ir kerpa gruntą. Kirpimo eigoje apatinė prietaiso dalis 2 juda ir pertvara 13 kerpa gruntą, o tuštuma 12 su gruntu lenda po žiedu 4 išlaikydama visoje kirpimo plokštumoje trinti tarp grunto išvengiant trinties tarp grunto ir metalo visoje tyrimo eigoje.
[0011] Tokiu būdu siūlomas aparatas gali kirpti birius ir rislius gruntus išlaikydamas kirpimo plokštumoje trinti tik tarp grunto visoje bandymo eigoje, dėl ko padidėja tyrimo rezultatų tikslumas ir grunto stipruminių parametrų patikimumas.
1. Grunto kirpimo aparatas, turintis darbo stalą, kirpimo prietaisą su judančia ir nejudančia dalimis, žiedą gruntui, vertikalios ir horizontalios kirpimo jėgų mechanizmus, viršutinį ir apatinį štampus, besiskiriantis tuo, kad prietaiso judanti apatinė dalis yra su tuštuma, užpildoma tiriamu gruntu ir ją nuo grunto skiriančia pertvara su aštriu viršumi.
2. Aparatas pagal 1 punktą, besiskiriantis tuo, kad kirpimo eigoje kirpimo plokštuma išlaikoma griežtai fiksuota, o tuštumą nuo grunto skiriančios pertvaros viršus sutampa su prietaiso judančios apatinės dalies viršumi.
