[LT] Išradimas skirtas atpažinimo priemonėms ir gali būti panaudotas laikiniems tranzitiniams transporto priemonių numerio ženklams gaminti.@Ženklo plokštė pagaminta iš popieriaus, pavyzdžiui iš vandeniuiatsparaus kartono, kurio tankumas 0,9-0,96 g/cm³, storis 1,7-2,75 mm, o plokštės paviršius dalimis arba ištisai aktyvuotas šviesą atspindinčiąja danga. Plokštės indeksai gali būti iškilūs, gaminami štampavimo būdu, arba plokšti, užnešami tipografiniu arba foto būdu.
[EN] The invention relates to identification means and can be used for making of interim transit number marks of vehicles.@A mark plate is made of paper, for example, of a waterproof pasteboard with the density 0.9-0.96 g/cm³, the thickness 1.7-2.75 mm, and the surface of the plate in parts or completely is activated by a light reflection coat. The indexes of the plate can be salient made by pressingor plane made by the typography or by the photo method.
[0001] Iišradimas skirtas atpažinimo priemonėms, tiksliau laikiniems tranzitiniams transporto priemonių numerio ženklams gaminti ir naudojamas tvirtinti ant transporto priemonės kėbulo.
[0002] Paprastai visose šalyse laikinieji tranzitiniai numerio ženklai gaminami iš metalo ar plastmasės plokščių, kurių indeksai yra iškili arba plokšti, o lengvesniam jų atpažinimui, indesai skirtingai išdėstomi ir dažomi skirtingomis spalvomis nei pastovių, registruotų numerio ženklų (žiūr. buv. SU Nr. 1791205 Al.1989 B60R 13/10).
[0003] Žinomas laikinasis automobilio numerio ženklas ( žiūr. Vokietijos patentas Nr. 2809692 1979 m. B60R 13/10), kur iškili raidžių ir skaičių indeksai išdėstyti ant šviesaus metalinio plokštės paviršiaus. Kad atskirti pastovų numerio ženklą nuo tranzitinio, pastarasis gaminamas su skirtingu indeksų, skaičių išdėstymu ir spalva, kuri apibrėžia numerio galiojimo laiką.
[0004] Žinomų laikinųjų tranzitinių numerio ženklų galiojimo laikas yra trumpas, jiems gaminti naudojamos metalo ar plastmasės plokštės yra brangios, o jų perdirbimui reikalingos didelės medžiagų ir darbo laiko sąnaudos.
[0005] Išradimo tikslas - gamybos kaštų šio ženklo gamybai sumažinimas, išlaikant gerus ženklo eksploatacijos rodiklius.
[0006] Nurodytas tikslas pasiekiamas tuo, kad numerio ženklo, turinčio šviesią plokštę su tamsiais raidžių ir skaičių indeksais, ženklo plokštei gaminti naudoja popierių.
[0007] Ženklo plokšties popierius yra kartonas, pavyzdžiui vandeniui atsparus kartonas, kurio storis 1,75 - 2,75 mm, tankumas 0,9 -0,96 g/ cm3.
[0008] Žvenklo plokštės indeksai gali būti iškili arba plokšti. Plokšti indeksai ant plokštės užnešami tipografijos arba foto būdu.
[0009] Tikslu pagerinti ženklo kontrastingumą, kartono plokštės pagrindas yra baltas.

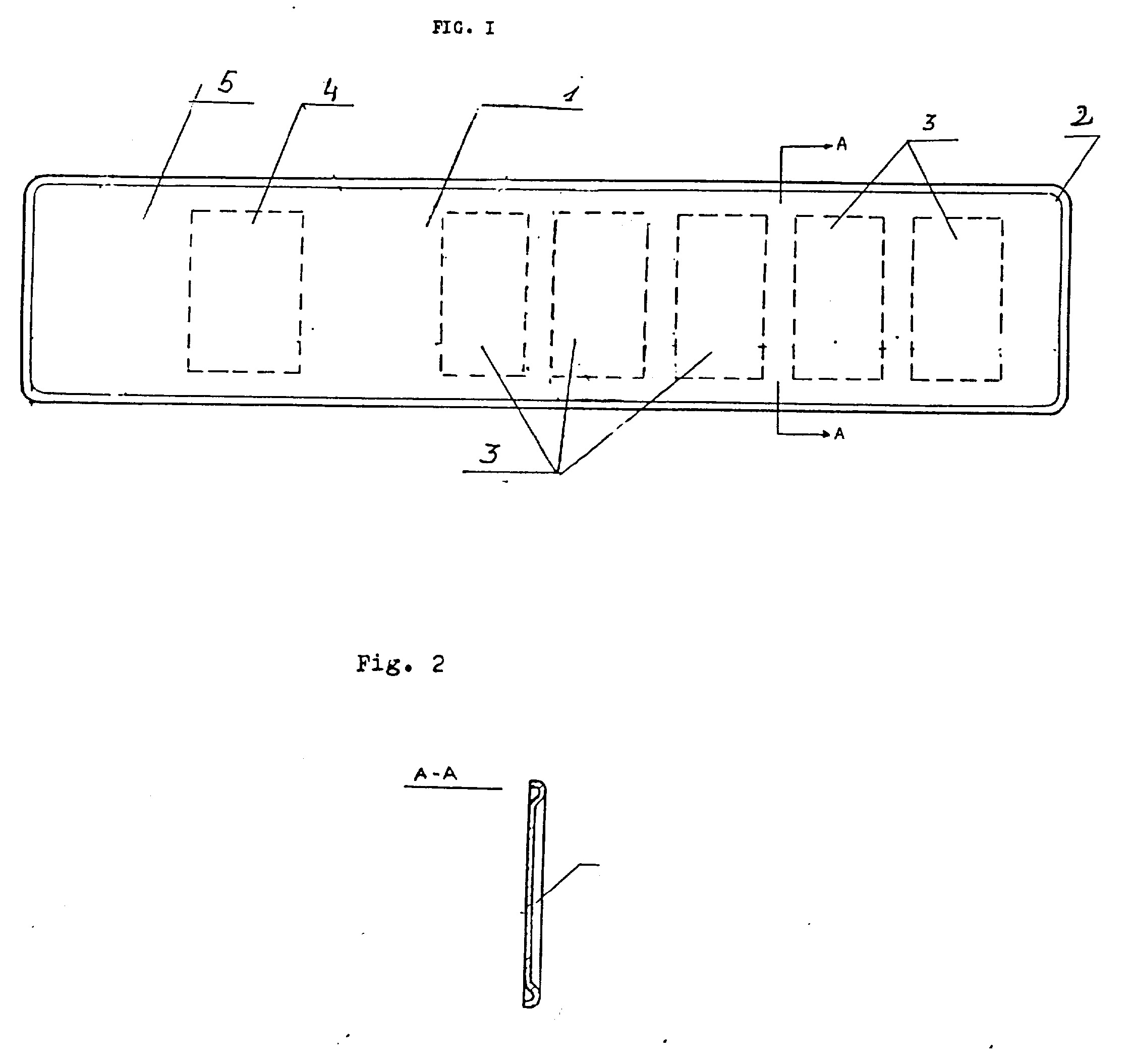

[0010] Tikslu pagerinti ženklo įskaitomąją galią, kartono plokštės paviršius ištisai arba dalimis aktyvuotas šviesą atspindinčiąja danga arba plėvele. 1 Fig. shematiškai parodytas vienas variantas kartoninio numerio ženklo, kur 1-numeriu nurodyta numerio plokštė pagaminta iš specialaus vandeniui atsparaus VO-1 kartono, gaminamo pagal GOST 6659-83, 2- iškilas apvadas, 3- iškili skaičių indeksai, 4- iškili raidžių indeksai, 5- šviesą atspindinčiąja plėvele aktyvuotas ženklo paviršius.
[0011] Numerio ženklo plokštė gali būti ir su plokščiais raidžių ir skaičių indeksais užneštais ant plokštės tipografijos arba foto būdu.
[0012] Popieriniai (pvz. kartono) numerio ženklai gaminami pagal žinomą metalinių ženklų gamybos technologiją, t.y. štampavimo būdu įspaudžiant iškilius indeksus ir nudažant plokštės pagrindą ir indeksus skirtingomis spalvomis, arba naudojant spalvoto pagrindo popierių.
[0013] Ženklai, skirti laikinąjai įskaitai, naudojami ribotą laiką, tačiau pagal šiuo metu galiojančias normas, turi atitikti technininius reikalavimus, garantuojančius jų eksploatacijos trukmę, t.y. turi būti atsparūs vandens poveikiui, lenkimui, tempimui. Siūlomame sprendime ženklo gamybai naudoja vandeniui atsparų kartoną markės VO-1, VO-2, arba VP gaminamą pagal GOST 6659-83, kuris tenkina šiuos reikalavimus ir yra geras brangių metalo ir plastiko žaliavų pakaitalas. Kartoninio ženklo savikaina yra 2,5 karto mažesnė už metalinio. Siūlomi ženklai yra pigūs ir po eksploatacijos yra sunaikinami.

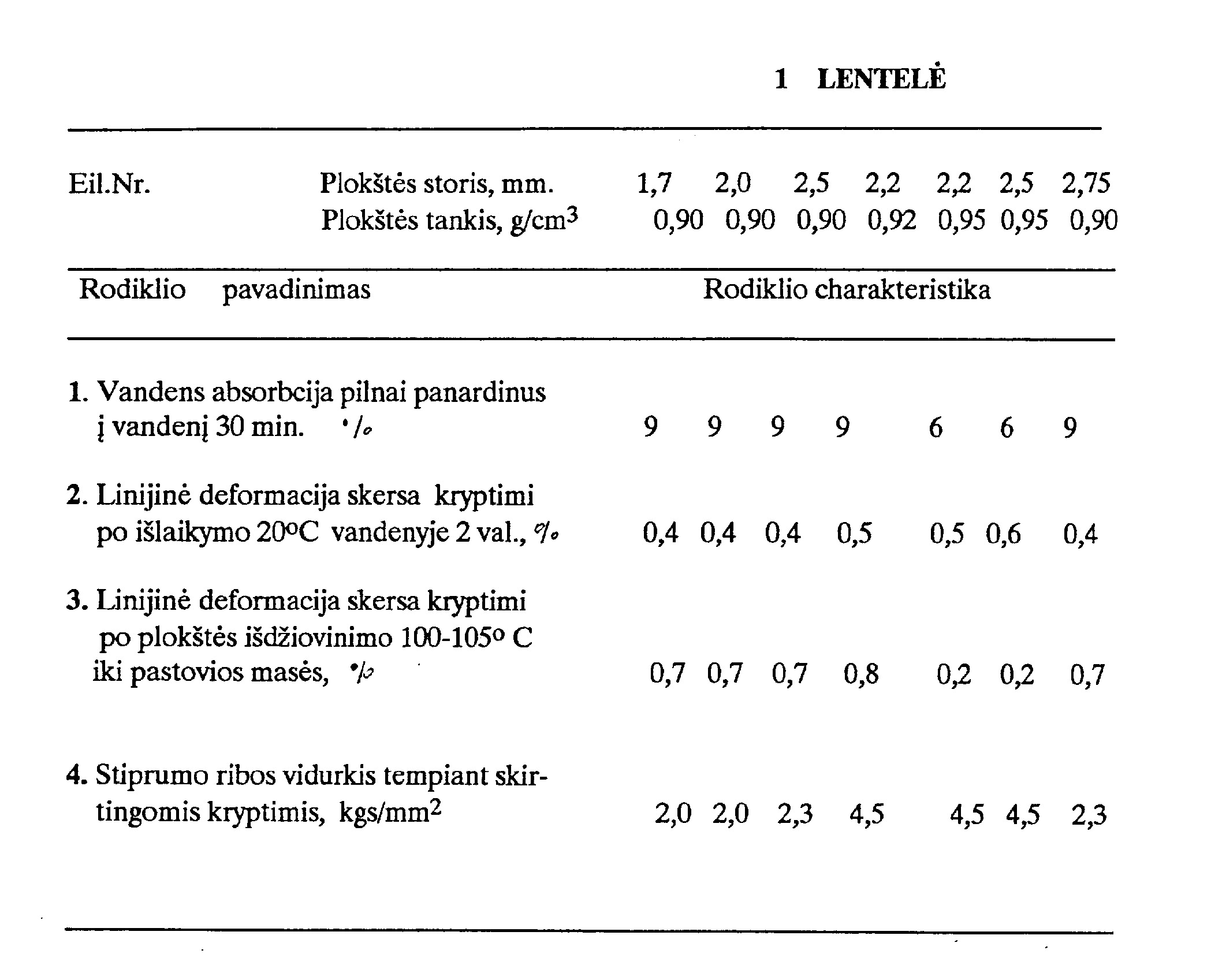

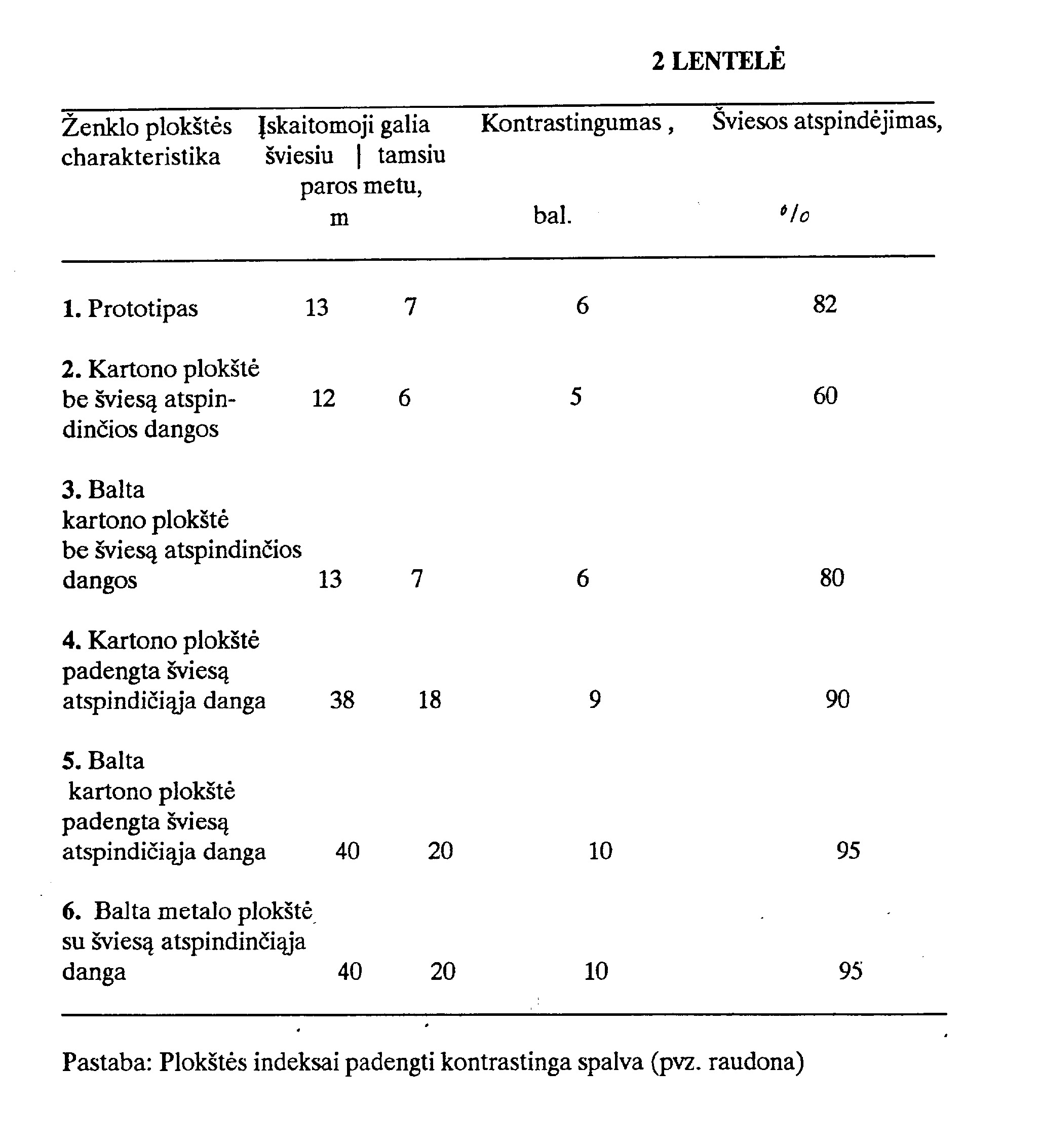

[0014] Numerio ženklo plokštės techninių charakteristikų priklausomybė nuo jos storio ir tankio pateikta 1 lentelėje, skiriamoji galia, padengus plokštę balta spalva ir šviesą atspindinčiąja danga, - 2 lentelėje.
[0015] Plokštės drėgmės absorbcija matuojama pagal GOST 13648.5-78 pilnai panardinus plokštę į vandenį 30 min.
[0016] Linijinė deformacija skersa kryptimi po išlaikymo 2 vai. 20°C temperatūros vandenyje, matuojama pagal GOST 12057-81.
[0017] Linijinė deformacija skersa kryptimi po išdžiovinimo 100-105 °C temperatūroje, matuojama pagal GOST 1207-81.
[0018] Stiprumo ribos vidurkis, tempiant dviem skirtingomis kryptimis, matuojama pagal GOST 1325.1-79 ir GOST 6659-83.
[0019] Kontrastingumas matuojamas stebint objektą tamsiu paros metu, jį apšvietus, iš 5 m atstumo pagal 10 balų sistemą.
[0020] Įskaitomoji galia matuojama šviesiu paros metu, esant normaliam apšviestumui, ir tamsiu paros metu, apšvietus objektą šviesos srautu.
[0021] Šviesos atspindžio dydis nustatomas, apšvietus bandinį standartiniu šviesos šaltiniu, kai apšvietimo ir stebėjimo kampai yra vienoje plokštumoje. Bandinio pasukimo kampas ne didesnis kaip 80'.
[0022] Iš duomenų, pateiktų lentelėse matyti, kad pareiškiamo ženklo plokštės srotis ir tankis yra optimaliose ribose. Esant plokštės storiui mažiau kaip 1,75 mm, o tankiui mažiau 0,9 g/cm3, štampavimo metu ji gali būti prakertama ir negaunami kokybiški iškilūs indeksai, be to, ji lengvai deformuojasi lenkiant. Didinti plokštės storį daugiau 2,75 mm, o tankį daugiau nei 0,96 g/cm3 neracionalu, nes didėja medžiagų sąnaudos, stora plokštė sunkiau štampuojama, o plokštės stiprumo charakteristikos beveik nekinta. Iš 2 lentelės matyti, kad nedažytos ženklo plokštės įskaitomoji galia yra analogiška prototipui, (lir 3 pvz.) o esant jos paviršiui baltos spalvos, ir aktyvuotam šviesą atspindinčiąja danga arba plėvele, padidėja net 3,5 karto (2, 5 pvz.). Tokios plokštės šviesos atspindėjimas siekia 95 •/*, kaip ir metalinių šviesą atspindinčia plėvele aktyvuotų numerio ženklų (5,6 pvz.).
[0023] Siūlomas numerio ženklas atatinka laikiniems numerio ženklams keliamus techninius reikalavimus. Šio tipo ženklo naudojimo laikas yra trumpas ir netikslinga jų gamybai naudoti brangias medžiagas. Lyginant su prototipu, siūlomas numerio ženklas ženkliai sumažina jo savikainą ir nereikalauja didelių darbo laiko sąnaudų šių ženklų perdirbimui.
1. Laikinasis transporto priemonės numerio ženklas, turintis šviesą plokštę su tamsiais raidžių ir skaičių indeksais, besiskiriantis tuo, kad ženklo plokštė yra popierinė.
2. Laikinasis transporto priemonės numerio ženklas pagal 1 p., besiskiriantis tuo, kad popierius yra vandeniui atsparus kartonas.
3. Laikinasis transporto priemonės numerio ženklas pagal 2 p.,besiskiriantis tuo, kad kartono storis yra 1,7-2,75 mm, o tankis 0,9- 0,96 g/cm3.
4. Laikinasis transporto priemonės numerio ženklas pagal 3 p., besiskiriantis tuo, kad plokštės raidžių ir skaičių indeksai yra iškili arba plokšti.
5. Laikinasis transporto priemonės numerio ženklas pagal 4 p., besiskiriantis tuo, kad plokšti numerio plokštės indeksai užnešti tipografiniu arba foto būdu.
6. Laikinasis transporto priemonės numerio ženklas pagal 5 p., besiskiriantis tuo, kad kartono plokštės pagrindasyra baltas.
7. Laikinasis transporto priemonės numerio ženklas pagal 6p., besiskiriantis tuo, kad plokštės paviršius dalimis arba ištisai aktyvuotas šviesą atspindinčiąja danga arba plėvele.
