[LT] Dozatorius priklauso vibracinei technikai ir gali būti naudojamas įvairių birių medžiagų taip pat ir maistinių, farmacinių tiksliam dozavimui.@Dozatoriuje, susidedančiame iš talpos birioms medžiagoms, sujungtos vamzdeliu su žiedo formos kanalu, jo vidinėje pusėje įmontuotu pjezokeraminiu vibratoriumi ir išbyrėjimo vamzdeliu, kanalo dugne (3) įrengta ne mažiau dviejų kiaurymių (4) su išbyrėjimo vamzdeliais (5), be to kiaurymės uždengtos tinkleliais su pastovaus skerspjūvio skylutėmis, o bėgančios bangos deformacijas suformuojančio pjezokeraminio žiedo elektrodai (7) padalinti į atskirus sektorius, kurie prijungti prie valdymo bloko (8). Kiekvienas tinklelis turi skirtingą kiekį pastovaus skersmens skylučių, be to, tinkleliai išdėstyti skylučių kiekio didėjančia tvarka pagal užduotą bėgančios bangos deformacijos kryptį.
[EN] A weigher relates to vibration engineering and can be used for precise dosage of various loose materials as well as foods and pharmaceutical materials. The weigher comprises a capacity of loose materials which by a tube is connected to a ring-shaped canal, a piezoceramic vibrator which is disposed inside it and a scattering tube, not less than two holes (4) with the scattering tubes (5) are disposed in the bottom (3) of the canal, the holes are covered with nets having small holes of a constant diameter, the electrodes (7) of a piezoceramic ring which form deformations of a travelling wave are divided into separate sectors connected to a controlling block (8). Each net has a different number of the small holes of a constant diameter, the nets are disposed in the increasing order of the small holes in the given direction of the deformation of the travelling wave.
[0001] Dozatorius priklauso vibracinei technikai ir gali būti naudojamas įvairių birių medžiagų, tame tarpe maistinių, farmacinių, tiksliam dozavimui.
[0002] Yra žinomas vibracinis dozavimo įrenginys turintis talpą įvairioms medžiagoms, jos tvirtinimo bei fiksavimo įranga, virpesių šaltinį
[0003] (elektromagnetinis vibratorius) su maitinimo bei valdymo bloku (žiūr. Vokietijos firmos FRITSCH reklaminį prospektą, dozatoriaus tipas Loborette-24).
[0004] Šio įrenginio trūkumas yra tas, kad jis neleidžia pasiekti dozuojamos medžiagos kiekio (dozės) tikslumo pastovumo kadangi vibratoriaus sukeliami lovelio virpesiai netolygiai veikia birias medžiagas, esančias jame.
[0005] Taip pat yra žinomas miltelinių medžiagų dozatorius, turintis talpą, kuri sujungta vamzdeliu su uždaru žiedo formos kanalu, kuriame įtvirtintas išbyrėjimo vamzdelis, o iš vidinės žiedo pusės pritvirtintas pjezokeraminis vibratorius kurio pagalba kanale formuojama stovinti deformacijos banga, nusakanti vamzdelių padėtį, t.y. vienas jungiantis talpą su kanalu statomas stovinčios deformacijos bangos pupsnio zonoje, o kitas išbyrėjimo iš kanalo vamzdelis-stovinčios deformacijos bangos mazgo zonoje. Tarp vamzdelių į kanalą yra paduodamos inertinės dujos (žiūr. Rusijos patentų ekspertizės sprendimą Nr. 4846892/10, 5G01F13, 1991.10.24).
[0006] Šio įrenginio trūkumas yra tas,kad norint užtikrinti dozavimo tikslumą, būtina į kanalą paduoti vienodo dispersiškumo birias medžiagas, tačiau praktikoje tai padaryti neįmanoma, kadangi adgezijos jėgų veikiamos birios dalelės sukimba, ko pasėkoje gaunamos atsitiktinės dozavimo paklaidos.
[0007] Numatomo išradimo tikslas - birių medžiagų dozės tikslumo padidinimas ir funkcinių galimybių išplėtimas.
[0008] Šis tikslas pasiekiamas tuo, kad dozatorius, susidedantis iš talpos birioms medžiagoms, sujungtos vamzdeliu su žiedo formos kanalu, jo vidinėje pusėje įmontuotu pjezokeraminiu žiedu ir išbyrėjimo vamzdeliu, kanale dugne įrengta ne mažiau dviejų kiaurymių su išbyrėjimo vamzdeliais, be to kiaurymės uždengtos tinkleliais su pastovaus skerspjūvio skylutėmis, o bėgančios bangos deformacijas suformuojančio pjezokeraminio žiedo elektrodai padalinti į atskirus sektorius, kurie prijungti prie valdymo bloko. Kiekvienas tinklelis turi skirtingą kiekį pastovaus skersmens skylučių, be to, tinkleliai išdėstyti skylučių kiekio didėjančia tvarka pagal užduotą bėgančios bangos deformacijų kryptį.

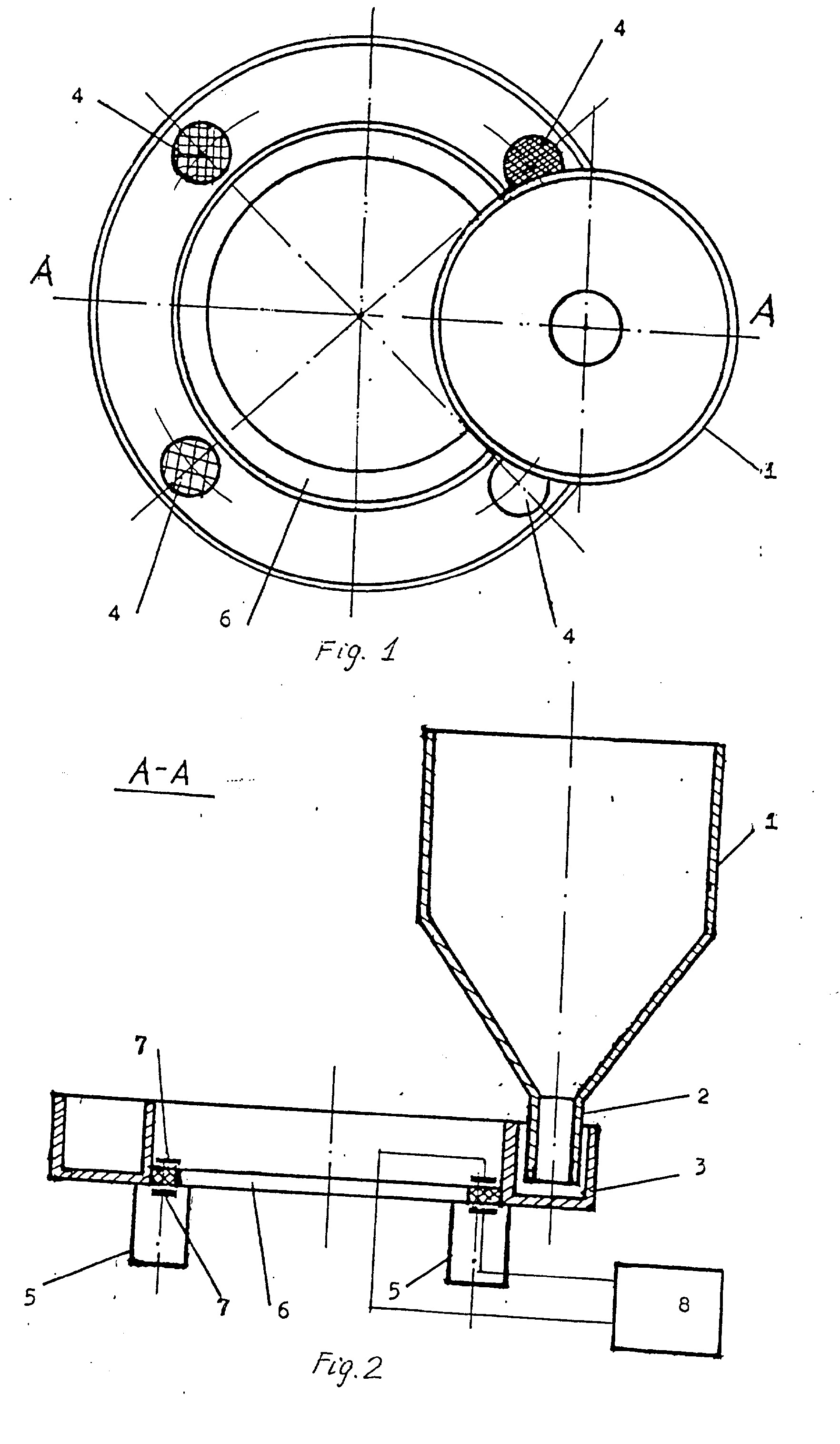

[0009] Dozatorius susideda iš talpos 1 birioms medžiagoms supilti, padavimo vamzdelio 2, žiedo formos uždaro kanalo 3, su pastarojo dugne esančiomis kiaurymėmis 4, iš kurių išvesti išbyrėjimo vamzdeliai 5. Kanalo 3 vidinėje pusėje pritvirtintas pjezokeraminis žiedas 6, su elektrodais 7, kurie padalinti į atskirus sektorius ir prijungti prie valdymo bloko 8.
[0010] Elektrinis signalas iš valdymo bloko 8 patekęs j pjezokeraminio žiedo 6 elektrodus 7, sužadina bėgančios bangos deformacijas žiedo formos kanale, kurios sąlygoja varomosios trinties jėgos susidarymą tarp kanalo 3 sienelių, tame tarpe ir dugno, bei jame esančių birių medžiagos dalelių. To pasekoje esančios dalelės juda pagal bėgančios bangos deformacijos kryptį t.y. nuo padavimo vamzdelio 2 iki pirmos iš keturių kiaurymės 4 su mažiausiom kalibruoto tinklelio skylutėmis. Tokiu būdu atliekama dalelių separacija su padidintu dozės tikslumu.
[0011] Bėgančios bangos deformacijos, o tuo pačiu ir trinties jėgos dydis keičiamas reguliuojant žadinamus pjezokeraminiame žiede 6 aukšto dažnio virpesius, keičiant elektrinio signalo parametrus.
[0012] Lyginant su prototipu pateikiamas įrenginys turi šiuos privalumus.
[0013] Suformuota kanale 3 bėgančios bangos deformacija, sąveikojanti su kanale esančiomis biriomis medžiagomis, atlieka pastarųjų transportavimą nuo pirmos iki paskutinės kiaurymių, jas separuoja ir tuo pačiu padidina dozių tikslumą, priklausomai nuo frakcijų dispersiškumo.
[0014] Be to aukšto dažnio virpesiai mažina adgezijos jėgas tarp dalelių jas transportuojant, kas taip įtakoja į dozių tikslumą.
1. Dozatorius, susidedantis iš talpos birioms medžiagoms, sujungtos vamzdeliu su žiedo formos kanalu, jo vidinėje pusėje įmontuotu pjezokeraminiu žiedu ir išbyrėjimo vamzdeliu, besiskiriantis tuo, kad kanalo dugne įrengta ne mažiau dviejų kiaurymių su išbyrėjimo vamzdeliu, be to kiaurymės uždengtos tinkleliais su pastovaus skerspjūvio skylutėmis, o bėgančios bangos deformacijas suformuojančio pjezokeraminio žiedo elektrodai padalinti į atskirus sektorius, kurie prijungti prie valdymo bloko.
2. Dozatorius pagal I punktą, besiskiriantis tuo, kad kiekvienas tinklelis turi skirtingą kiekį pastovaus skersmens skylučių, be to, tinkleliai išdėstyti skylučių kiekio didėjančia tvarka pagal užsiduotą bėgančios bangos deformacijų kryptį.
