[LT] Išradimas priklauso šildymo technikai .@Šildymo įrenginio korpusas (1), tuščiavidure sienele (2), padalintas į dvi dalis. Vienoje dalyje įrengta kuro pakrovimo kamera (4), pereinanti į degimo kamerą (4a), kuri per groteles (5) sujungta su ventiliacijos-pelenų sukaupimo kamera (6). Degimo kamera (4a) dūmtraukiu (7) sujungta su papildomo degimo kamera (8), kurios sienelės (2a, 2b) taip pat tuščiavidurės. Prie kiekvienos tuščiavidurės sienelės (2 ir 2a) prijungtos pakreiptos į viršų 20-30° kampu tuščiavidurės plokštelės (9). Jų yra daugiau negu dvi. Tuščiavidurės sienelės (2-2d, 9a) sujungtos tarpusavyje ir su vandens išleidimo (10) bei vandens grįžtamuoju (11) prievamzdžiu. Papildomo degimo kamera (8) viršutinėje dalyje sujungta su kaminu (12). Visos kameros (4a, 6, 8) turi dureles (17, 18,13), o kuro pakrovimo kamera (4) uždaroma dangčiu (15) sandarinimo mechanizmais (21).
[EN] The invention relates to heating engineering. @The frame of a heating device (1) by a hollow wall(2) is divided in two parts. A chamber (4) for loading fuel is disposed in one part, the chamber (4) passes to a burning chamber (4a) which by grids is connected to a ventilation chamber (6) for accumulating ashes. The burning chamber (4a) by a funnel (7) is connected to chamber (8) of additional burning @the walls (2a, 2b) of which are hollow too. Hollow plates (9) turned upwards by 20°-30° are connected to the each hollow wall (2 and 2a). The plates (9) are more than two. The hollow walls (2-2d, 9a) are connected between themselves and to a tubehead for draining water (10) and to a water returning tubehead (11). The chamber (8) of additional burning in the upper part is connected to a chimney (12). All the chambers (4a, 6, 8) have doors (17, 18, 13), the fuel loading chamber (4) is closed by the hermetical mechanism (21) of a lid (15).
[0001] Išradimas priskiriamas prie šildymo technikos įrenginių ir skirtas namų bei analogiškų objektų apšildymui.
[0002] Tokių apšildymo įrenginių žinomi įvairūs variantai iš kurių galima pažymėti šildymo įrenginį, aprašytą patente LT 4054. Šio šildymo įrenginio viduje įrengtos kelios degimo kameros, o kiekvienoje degimo kameroje, ties anga dugne sumontuoti vertikalūs vamzdžiai, o šilumos perdavimo sienelės tuščiavidurės.
[0003] Žinomas ir kitas šildymo įrenginys, tai šildymo katilas. Žinomas šildymo katilas, kur kurui naudojama sausa mediena ir papildomai ventiliatoriaus pagalba, kurio apsisukimo greitis reguliuojamas, paduodamas degimo oras. Šildymo katilo sienelės dvigubos, o talpa tarp jų užpildyta vandeniu. Šildymo katilo viduje, jo viršutinėje dalyje yra kuro pakrovimo kamera, kuri uždaroma dangčiu. Pakrovimo kameros apačioje yra grotelės su įpūtimo anga. Šilumokaičio apatinė dalis sujungta su degime kamera, o viršuje su dūmtraukiu ir ištraukimo vamzdžiu. Šildymo katilo apatinėje dalyje įrengtas vamzdis šaltam vandeniui, o šilto išeinančio vandens vamzdis yra katilo viršuje. Išeinančio vandens temperatūra reguliuojama skaitmeniniais ir rankiniais jungikliais. Kaminas apšiltinamas, o dūmų temperatūra lm. atstumu nuo kamino viršaus yra 95° C. (žiūr. patentą Nr.LT 3846B).
[0004] Žinomo katilo konstrukcija yra sudėtinga, nes degimo procese naudojamas oras, paduodamas ventiliatoriaus pagalba, be to neefektyviai išnaudojamas šilumos panaudojimo efektas, o taip pat dūmų šilumos efektas.
[0005] Išradimo tikslas - įrengimo konstrukcijos supaprastinimas ir šilumos išnaudojimo efektyvumo padidinimas.
[0006] Nurodytas tikslas pasiekiamas tuo, kad šildymo įrenginio korpuso vidinė ertmė , tuščiavidurė sienelė su talpa, padalinta į dvi dalis. Vienoje dalyje įrengta kuro pakrovimo kamera, pereinanti į degimo kamerą, kuri apatinėje dalyje per ventiliacijos groteles jungiasi su ventiliacijos-pelenų sukaupimo kamera. Degimo kamera dūmtraukiu , kuris yra tuščiavidurės sienelės apačioje, jungiasi su antra įrenginio dalimi - papildomo degimo kamera , kurios kitos dvi sienelės taip pat tuščiavidurės ir turi talpas. Prie kiekvienos šoninės sienelės pritvirtinta daugiau nei po dvi tuščiavidurės plokštelės. su talpom. Plokštelės prasikiša tarpusavyje ir pakreiptos į viršų 20-30° kampu. Pelenų surinkimo bei degimo kameras gaubiančias tuščiavidures sieneles su talpom jungiasi su tuščiavidure sienele dalijanti įrenginį į dvi dalis. Visos tuščiavidurės kameros jungiasi tarpusavyje , o įrenginio viršuje su pašildyto vandens išleidžiamuoju prievamzdžiu, o apačioje su grįžtamojo vandens prievamzdžiu. Papildomo degimo kamera viršutinėje dalyje jungiasi su kaminu ir turi dureles , kurių apatinėje dalyje įrengta papildoma ventiliacijos sklendė. Durelės uždaromos sandarinimo mechanizmais. Kuro užkrovimo kamera iš viršaus uždaroma dangčiu , turinčių sandarinimo mechanizmus, kurie gali būti iš trijų įrenginio pusių. Degimo ir pelenų surinkimo kameros turi dureles. Šildymo įrenginys apatinėje dalyje turi šilumos izoliacijos pagalvę.

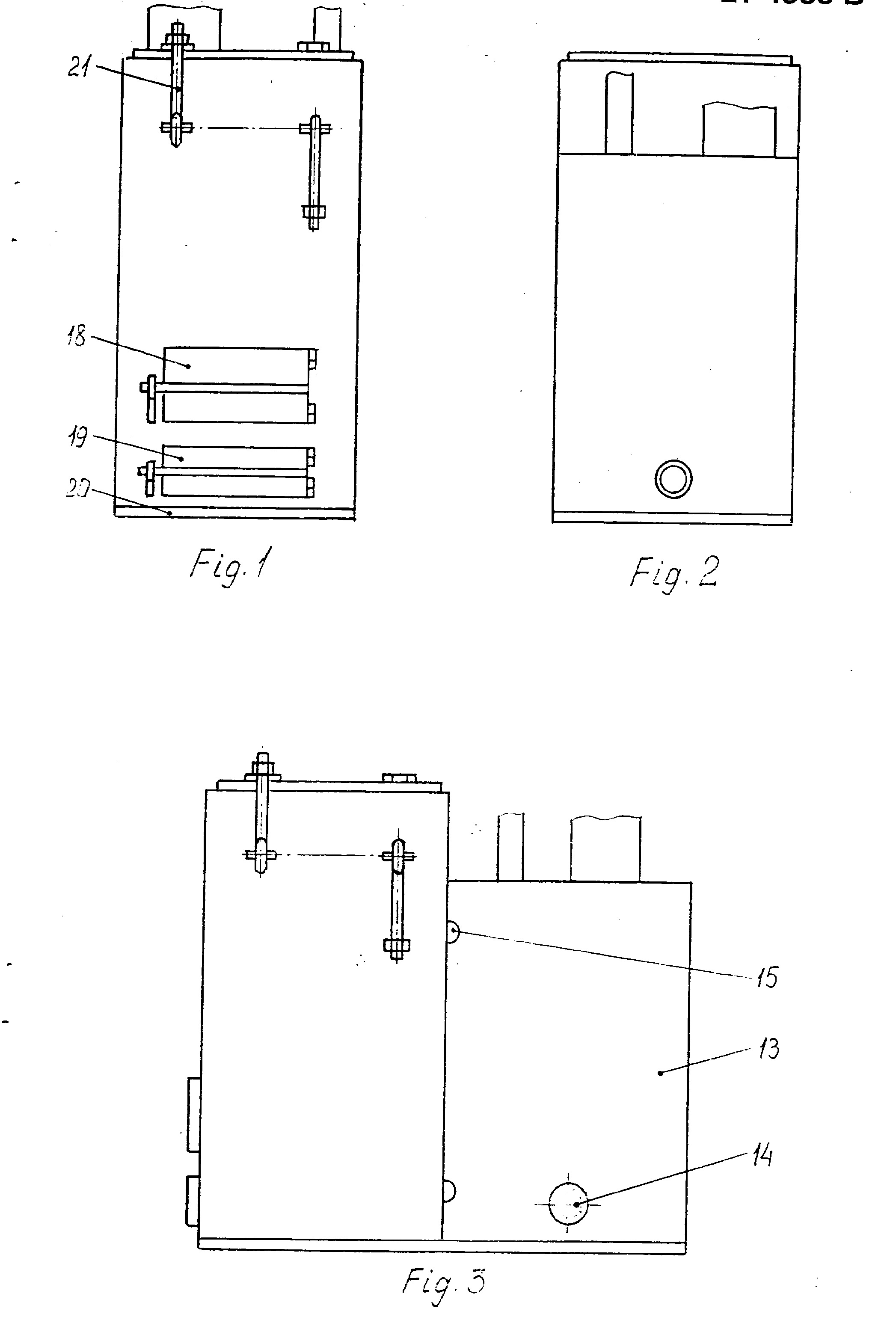

[0007] Tolimesniam šildymo įrenginio aprašymo paaiškinimui pridedami brėžiniai, kur: Fig.l - šildymo įrenginio vaizdas iš priekio; Fig.2 - šildymo įrenginio vaizdas iš galo; Fig.3 - šildymo įrenginio vaizdas iš šono; Fig.4 -šildymo įrenginio vaizdo iš

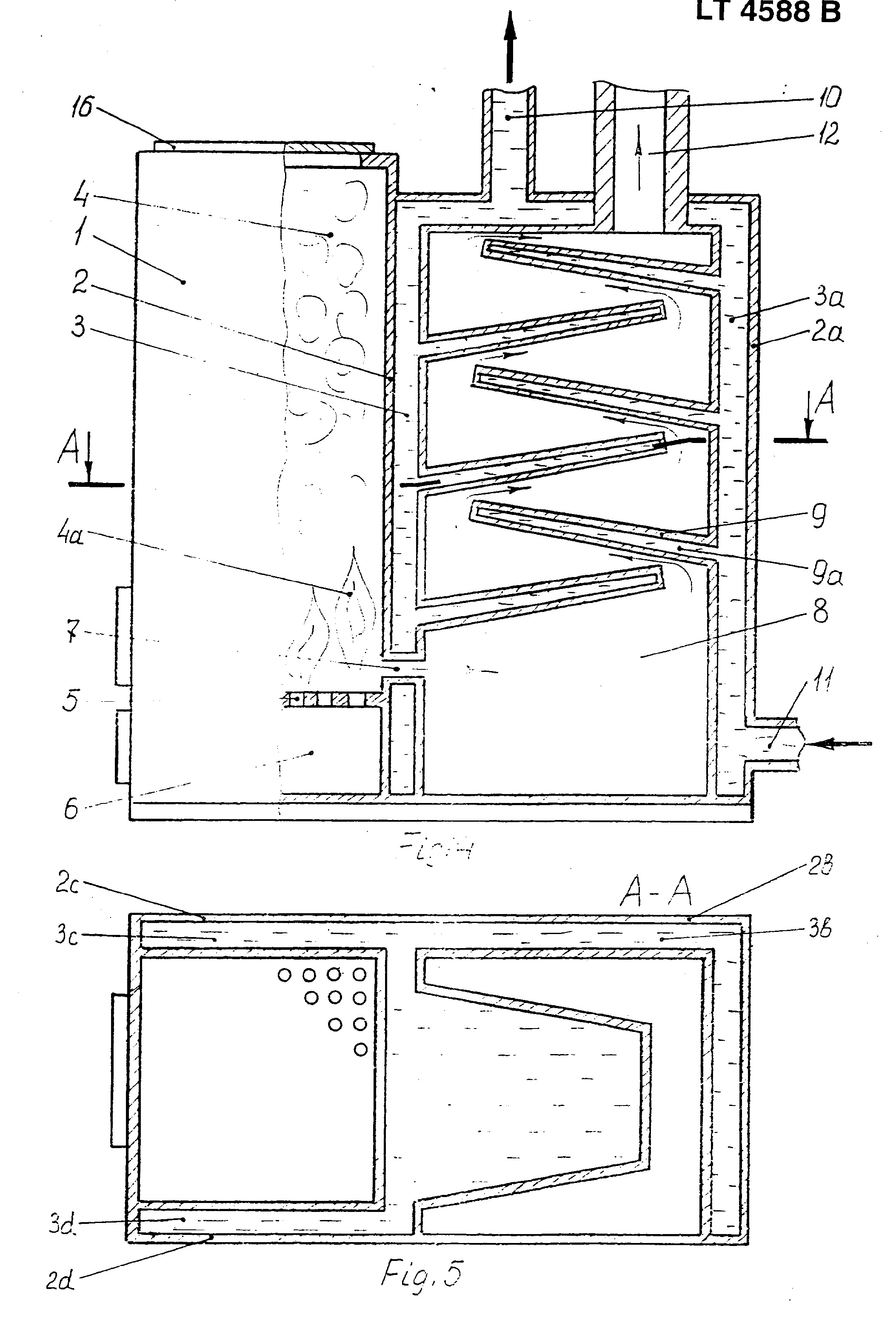

[0008] Fig.5 - šildymo įrenginio pjūvis pagal A-A.
[0009] Šildymo įrenginio korpuso (1) vidurinė ertmė tuščiavidurė sienelė (2), turinti viduje talpą (3), dalija į dvi dalis. Vienoje iš jų įrengta pakrovimo kamera (4), pereinanti į degimo kamerą (4a), apatinėje dalyje turinti ventiliacines groteles (5). Apačioje ventiliacijos grotelių (5) yra ventiliacijos
[0010] - pelenų surinkimo kamera (6). Kuro pakrovimo kamera (4) viršutinėje dalyje turi uždaroma dangtį (16) su sandarinimo mechanizmais (21), kurie gali būti įrengti iš trijų įrenginio pusių. Degimo kamera (4a) iš priekio turi dureles (18), o ventiliacijos -pelenų kamera (6) - dureles (19). Degimo kamera (4a), dūmtraukiu (7), kuris, įrengtas tuščiavidurės sienelių (2) apačioje, jungiasi su antra šildymo įrenginio dalimi- papildomo degimo kamera (8). Papildomo degimo kamera (8), kurios šoninė ir galinė sienelės (2a, 2b) yra tuščiavidurės ir turi talpas vandeniui (3a,3b).
[0011] Papildoma degimo kamera (8) turi dureles (13) su sandarinimo mechanizmu (15), o apatinėje durelių (13) dalyje įrengta papildoma ventiliacijos sklendė (14). Prie kiekvienos tuščiavidurės šoninės sienelės (2,2a) pritvirtinta daugiau nei po dvi tuščiavidures plokšteles (9) su talpomis (9a). Prasikišančios tarpusavyje plokštelės (9) pakreiptos į viršų 20-30° kampu. Visos talpos, (3-3d,9a) sujungtos tarpusavyje ir prijungtos prie povamzdžio (10) viršuje ir povamzdžio (11) apačioje. Papildomo degimo kamera (8) viršutinėje dalyje sujungta su kaminu (12). Šildymo įrenginys (1) apatinėje dalyje turi šilumą izoliuojančią pagalvę (20), išsikišančią iš po įrenginio, nuo degimo kameros durelių (18) ne mažiau kaip 300 mm, o iš kitų pusių ne mažiau kaip 150 mm.

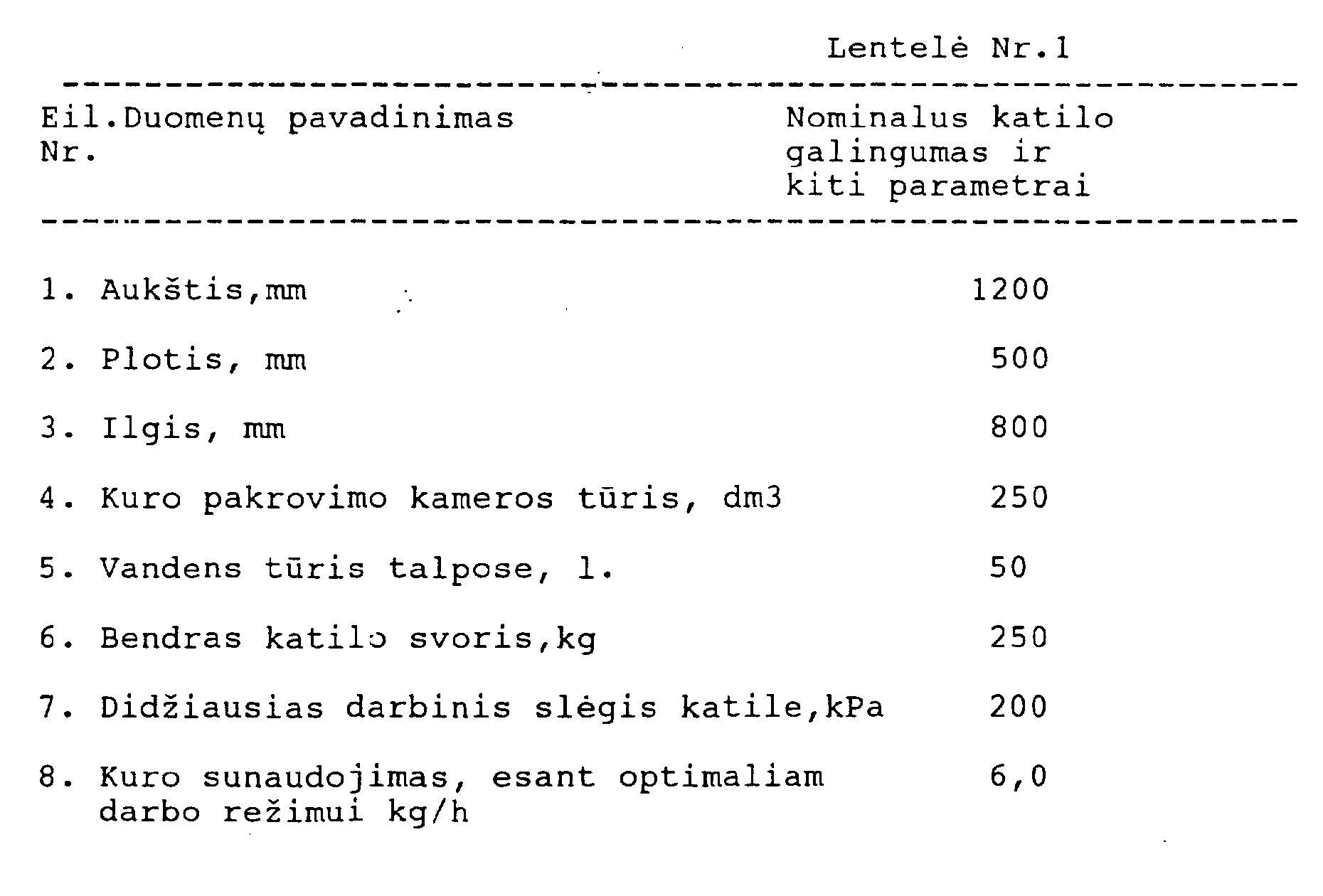

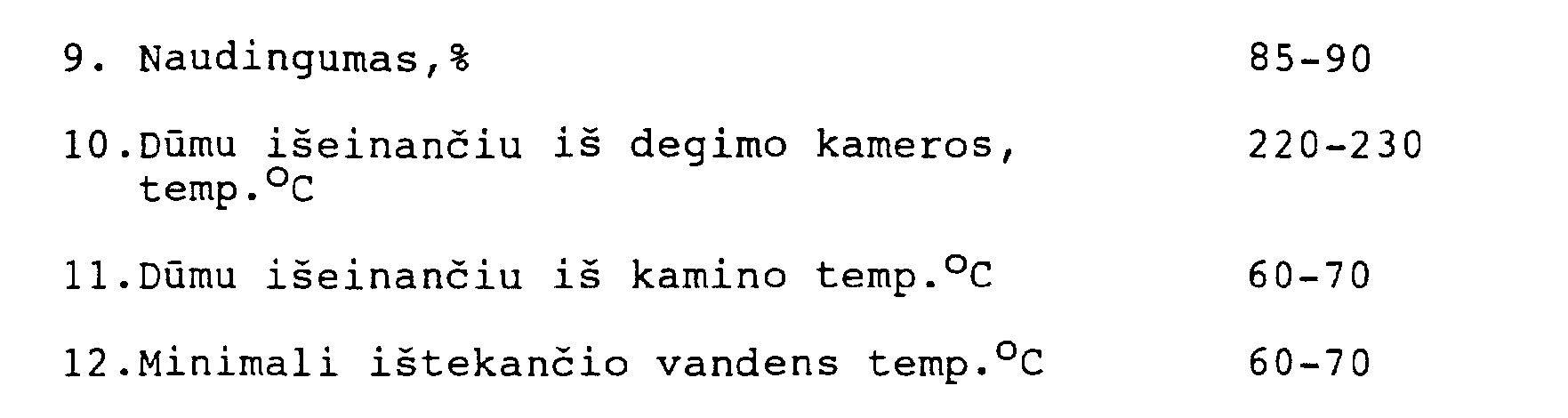

[0012] Pirmoje lentelėje pateikiami šildymo įrenginio techniniai duomenys.
[0013] Pro dureles (18) į degimo kamerą (4a) sudedamas prakuras.Atidaromos durelės (19). Pro povamzdį (11) į talpas (3,3a,3b,3c, 3d,9a), kurios susijungia tarpusavyje, užpilamas vanduo. Užkuriamas prakuras, o jam užsidegus, kuro pakrovimo kamera (4) užkraunama kuru, pavyzdžiui, pjuvenom. Sukrautas kuras lengvai suspaudžiamas ir uždaromas dangtis (16). Sandarinimo mechanizmu (21) dangtis (16) užspaudžiamas. Pakrovimo kameroje (4), kuras pradžiūsta ir nuslinkęs į degimo kamerą (4a) kietas kuras, pavyzdžiui, pjuvenos rusena, išsiskiria degių medžiagų dujos (vyksta pirolizės procesas). Atidaroma papildomo oro padavimo sklendė (14). Vyksta trauka ir dūmai su karštom dujom patenka į papildomo degimo kamerą (8). Dujos susimaišo su oru ir sudega neišskirdamos kenksmingų medžiagų CO ir NO ir priemaišų. Kuras degdamas atiduoda šilumą vandeniui, esančiam tuščiavidurių sienelių talpose (3,3a,3b), o taip pat plokštelėm (9) ir vandeniui talpose (9a). Talpose (3,3a,3b,9a) vanduo pašyla nevienodai, nes dūmai, papildomo degimo kameroje (8) kildami į viršų atiduoda šilumą plokštelėm (9), atšąla, ko pasekoje nevienodai įšyla plokštelės (9) ir talpose (9a) esamas vanduo. Tuščiavidurės sienelės (2c,2d), gaubiančios degimo (4a) ir pelenų surinkimo (6) kameras, įšyla, o taip pat įšyla ir vanduo, esantis talpose (3c,3d). Skirtingai įšilęs vanduo šildymo talpose sukelia savaiminę cirkuliaciją, spaudimą ir jis išteka iš povamzdžio (10) į centrinio šildymo sistemą, o grįžtantis vanduo suteka į vandens šildymo talpas povamzdžiu (H)- Norint suintensyvinti degimo procesą, durelės (19) ir papildomo oro padavimo sklendė (14) atidaromos daugiau, sumažinant degimo procesą - jos pridaromos. Šildymo įrenginio išvalymui nuo nuosėdų, atsiradusių papildomo degimo kameroje (8) atidaromos durelės (13), nuvalomos sienelės (2a,2b), o taip pat šildymo plokštelės (9). Išvalius įrenginį, durelės (13) uždaromos sandarinimo mechanizmu (15). Dūmų išeinančių pro kaminą temperatūra turi būti ne mažesnė 65°.
[0014] Šildymo įrenginio privalumai palyginus su žinomu analogu, yra tokie, kad įrenginys yra paparastos konstrukcijos, o panaudojamos tuščiavidurės plokštelės (9) sunaudoja visą išskiriamą šilumą. Įrenginio eksploatacija yra nesudėtinga. Pakrovimo kameroje (4) kuro užtenka 10-12 vai., o sumažinus degimo proceso intensyvumą 14-16 vai. Kurui naudojamos įvairios medienos atliekos, pagrinde pjuvenos. Eksploatuojant įrenginį svarbu, kad dūmų, išeinančių iš kamino, (12) temperatūra nenukrįstų žemiau 65°C (rasos atsiradimo taškas), kad nesikondensuotų drėgmė kamine (12), ant viršutinių tuščiavidurių plokštelių (9) ir papildomo degimo kameroje (8) viršutinėje dalyje, tai sukeltų kamino koroziją, ko pasekoje trumpėtų įrenginio eksploatacijos laikas.
1. Šildymo įrenginys, kurį sudaro korpusas, kurio viduje įrengtos kuro pakrovimo, degimo, pelenų surinkimo kameros, bei vandens šildymo talpa, kurią sudaro tuščiavidurių sienelių ertmės, sujungtos su vandens išleidimo ir vandens grįžimo prievamzdžiais, o degimo kamera sujungta su dūmtraukiu ir oro padavimo sklende, besiskiriantis tuo, kad šildymo įrenginio korpusas (1) , kurio vidinė ertmė tuščiavidurė sienelė (2) su talpa (3), padalija į dvi dalis, vienoje iš kurios įrengta kuro pakrovimo kamera (4), pereinanti į degimo kamerą (4a), kuri apatinėje dalyje per ventiliacijos groteles (5) sujungta su ventiliacijos- pelenų sukaupimo kamera (6), o degimo kamera (4a) dūmtraukiu (7), kuris yra apatinėje tuščiavidurės sienelės (2) dalyje, sujungta su antra įrenginio dalimi - papildomo degimo kamera (8), kur kitos dvi sienelės (2a,2b) taip pat tuščiavidurės ir turi talpas (3a,3b), o prie kiekvienos šoninės sienelės (2,2a) pritvirtinta daugiau nei po dvi tuščiavidurės plokštelės (9) su talpomis (9a), -.kurios prasikiša tarpusavyje ir pakreiptos į viršų 20-30° kampu, o tuščiavidurė sienelė (2) sujungta ir su šoninėm tuščiavidurėm sienelėm (2c,2d) su talpom (3c,3d) gaubiančiom degimo (4a) ir pelenų surinkimo (6) kameros šonines dalis, o tuščiavidurės kameros (3-3d,9a) sujungtos tarpusavyje ir su pašildyto vandens išleidžiamuoju prievamzdžiu (10) bei grįžtančio vandens prievamzdžiu (11), o papildomo degimo kamera (8) viršutinėje dalyje sujungta su kaminu (12), be to turi dureles (13), kuriose apatinėje dalyje įrengta papildoma ventiliacijos sklendė (14), durelės (13) uždarytos sandarinimo mechanizmais (15), o kuro pakrovimo kamera (4) iš viršaus uždaryta dangčiu (16), turinčiu sandarinimo mechanizmus (21).
2. Šildymo įrenginys pagal 1 punktą, besiskiriantis tuo, kad degimo kamera (4a) turi dureles (18), o pelenų surinkimo kamera (6) dureles (19).
3. Šildymo įrenginys pagal 1 punktą besiskiriantis tuo, kad įrenginys turi šilumos izoliacinę pagalvę (20).
4. Šildymo įrenginys pagal 1 punktą besiskiriantis tuo, kad kuro pakrovimo kameros (4) sandarinimo mechanizmas (21) yra iš trijų pusių.
