[LT] Prietaisas vandens pralaidumui nustatyti pastatų atitvarinėse konstrukcijose yra iš statybos srities. Šiuo prietaisu galima tirti įvairių sienų konstrukcijų, langų ir stogo dangų pralaidumą vandeniui.@Prietaisą sudaro perforuotas vamzdis vandens laistymui, kurio abu galai lanksčiomis žarnomis per trišakį sujungti su vandens padavimo įvadu, pastarajame įmontuotas vandens skaitiklis. Be to, prietaisas turi reguliuojamą oro ventiliatorių, kurio paduodama oro srovė nukreipta į laistytuvu sudaromą vandens srovę ir kuris skirtas suteikti vėjo spaudimą vandens srovei, o tuo pačiu bandomajai konstrukcijai.
[EN] The device for detecting leaks in building construction relates to construction engineering. It is possible to detect leaks in various constructions of walls, windows and roofs. The device consists of a perforated tube for water spraying, the both ends of which are connected to a water feed device by flexible hoses. A water meter is mounted in the water feed device. Besides, the device has a regulating air fan, air flow in which is directed to a water flow formed by a sprinkler. The air fan gives a wind pressure to the water flow and to the testing construction.
[0001] Prietaisas vandens pralaidumui nustatyti pastatų atitvarinėse konstrukcijose skirtas statybinių konstrukcijų sričiai. Šiuo prietaisu galime tirti {vairių sienų konstrukcijų, langų ir stogo dangų pralaidumą vandeniui.
[0002] Eksploatuojant pastatus, ypač stambiaplokščius gyvenamuoius namus, pasitaiko lietaus vandens pratekėjimų per horizontalias siūles, sieninę plokštę ar langus. Vanduo prabėga ties stogo dangos ir parapeto sandūra, kai ši būna atlikta neteisin-gai.
[0003] Yra žinomas prietaisas "Įrenginys statybinių konstrukcijų tyrimui oro ir vandens pralaidumui" ( Autorinis pažymėjimas Nr. 1663480, išduotas 1991 03 15, autoriai: V. Stankevičius, V. Stašaitis, A. Mykolaitis ir R. Pikutis). Įrenginys yra įmontuotas kameroje, vanduo liejamas iš purkštuko, todėl jo spaudimas perduodamas koncen-truotai, negalima modeliuoti vėjo spaudimą, nėra apskaitos skaitiklio prabėgusiam vandens kiekiui nustatyti.
[0004] Išradimo ėsmė yra ta, kad prietaisas vandens pralaidumui nustatyti pastatų atit-varinėse konstrukcijose, turintis vandens laistytuvą, besiskiriantis tuo, kad vandens laistytuvą sudaro perforuotas vamzdis, kurio abu galai lanksčiomis žarno-mis per trišakį sujungti su vandens padavimo įvadu. Prietaisas turi reguliuojamą oro ventiliatorių, kurio paduodama oro srovė nukreipta į laistytuvu sudaromą vandens srovę ir kuris skirtas suteikti vėjo spaudimą vandens srovei, o tuo pačiu bandomajai konstrukcijai.
[0005] Siūlomu prietaisu lengvai galima nustatyti vandens pratekėjimo vietas, kas yra svarbu, norint pašalinti vandens skverbimąsi per atitvarinę konstrukciją. Šiuo prietaisu buvo nustatyta vandens pratekėjimo priežastys per horizontalias siūles stam-biaplokščiuose gyvenamuose namuose 1 - 464ALT ir 1464LI serijų, o taip pat, rem-iantis tyrimo rezultatais, pasiūlyta patobulinti lango konstrukciją minėtuose na-namuose. • '
[0006] Prietaisu nustačius vandens pratekėjimo priežastis per parapetą, buvo galima jį pataisyti, tuo užtikrinant patikimą minėtos pastato dalies eksploatavimą.

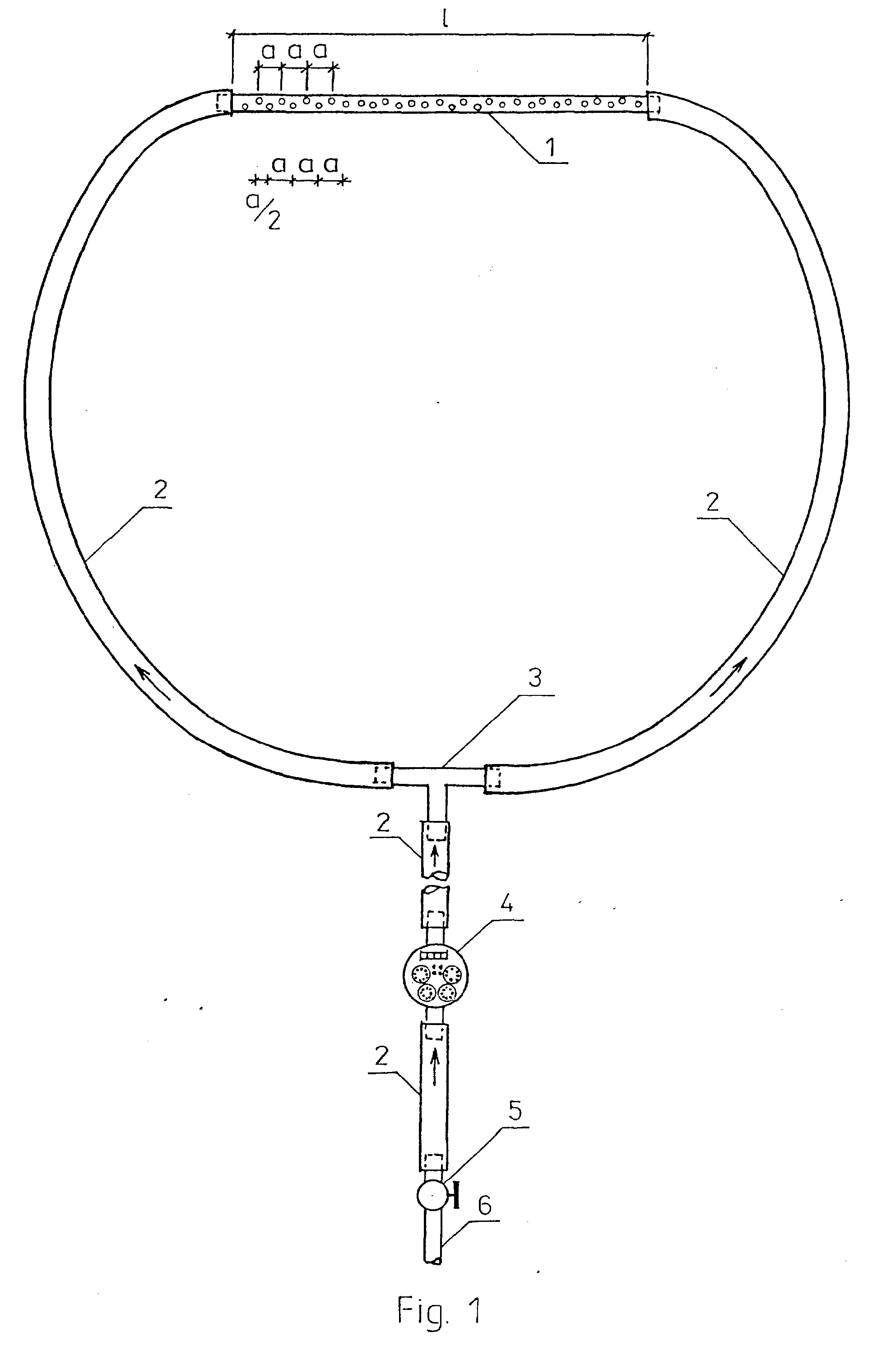

[0007] Fig. 1 prietaisas vandens pralaidumui nustatyti susideda iš laistytuvo, kuris gali būti padarytas iš nerūdijančio metalo, polietileno ar kitos medžiagos perforuoto vamzdžio 1, žarnų 2, trišakio 3, šalto vandens skaitiklio 4 laistomo vandens kiekiui nustatyti, o taip pat papildomų priemonių - atramų 8 ( fig. 2 ), fiksuojančių virvių 12. Laistytuvas 1 prijungiamas atitinkamo diametro žarna 2, priklausomai nuo no-rimo paduodamo vandens kiekio; tarp vandentiekio linijos 6 čiaupo 5 ir trišakio 3 įjungiamas vandens skaitiklis 4, o toliau prie trišakio 3 prijungiamos žarnos 2, kad būtų galima iš abiejų galų prijungti perforuotą vamzdį 1, kurio ilgis 1 gali būti toks, kokio ilgio siūlę ar plotą norima laistyti. Vamzdis 1 išgręžiamas keliomis eilėmis, tarp skylių darant a atstumus.

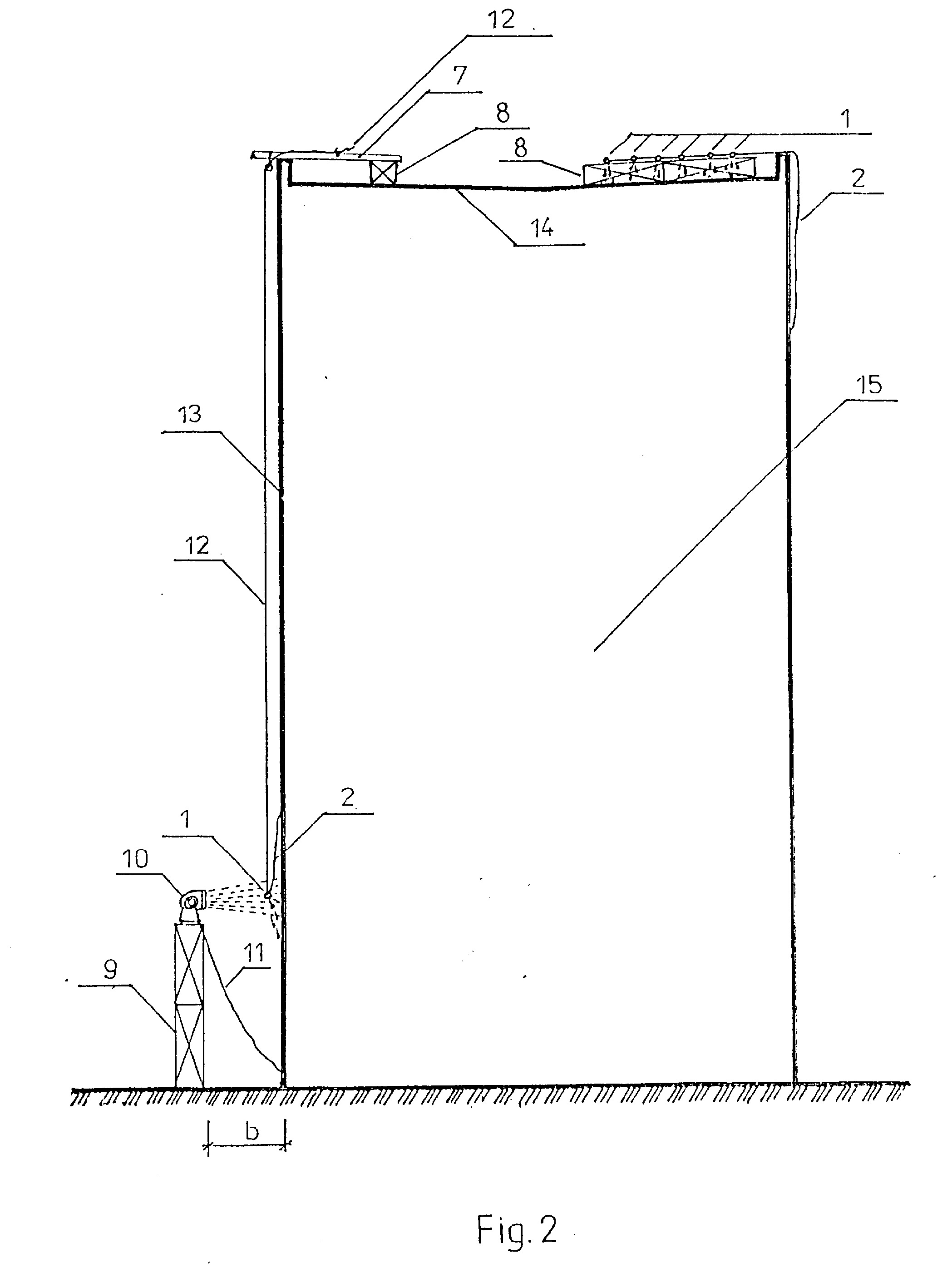

[0008] Bandant pastato 15 sienas 13 vandens pralaidumui ( fig. 2 ), laistytuvas 1 virvė-mis 12 pritvirtinamas prie gembinės atramos 7; virvėmis galima reguliuoti liejimo vietą. Prietaiso žarnos prijungiamos prie bute ar kitur esamos vandentiekio linijos 6 čiaupo 5.
[0009] Norint patikrinti stogo dangos 14 pralaidumą vandeniui ( fig. 2 ), galima sudėti lygiagrečiai ant atramų 8 kelis prietaisus, kurių ilgį taip pat galima parinkti tokį, kad visas bandomas plotas būtų liejamas.Kadangi prietaise yra įmontuotas skaitiklis, tai galima reguliuoti pratekėjusio vandens kiekį į bandomo paviršiaus plotą, atitinkamai įvertinant kritulių kiekį pagal respublikines statybos normas " Statybi-nė klimatologija ", RSN 156 - 94, 6- tą skyrių.
[0010] Norint tiksliau įvertinti vandens prasiskverbimą į sieną ( fig. 2 ), galima ant kilno-jamosios (perstumiamos ar savaeigės) aukštį reguliuojamosios estakados 9, prijungti elektros kabeliu 11 išcentrinį ventiliatorių 10, kuriuo suteikiamas vėjo spaudimas į sieną, o reguliuojant estakados atstumą b , nustatomas reikiamas vėjo greitis, atitinkantis "Statybinės klimatologijos", RSN 156 - 94,5-tą skyrių.
[0011] Pagal aprašytą bandymo tvarką atskirų konstruktyvinių elementų, mazgų pralai-dumą vandeniui galima atlikti ir laboratorijoje.
1. Prietaisas vandens pralaidumui nustatyti pastatų atitvarinėse konstrukcijose, turintis vandens laistytuvą, besiskiriantis tuo, kad vandens laistytuvą sudaro perforuotas vamzdis, kurio abu galai lanksčiomis žarnomis per trišakį sujungti su vandens padavimo įvadu, pastarajame įmontuotas vandens skaitiklis.
2. Prietaisas pagal 1 punktą, besiskiriantis tuo, kad turi reguliuojamą oro ventiliatorių, kurio paduodama oro srovė nukreipta į laistytuvu sudaromą vandens srovę ir kuris skirtas suteikti vėjo spaudimą vandens srovei, o tuo pačiu bandomajai konstrukcijai.
