[LT] Išradimas priklauso elektriniams šildymo įrengimams ir gali būti panaudotas buitiniam patalpų šildymui.@Išradimo tikslas yra šildytuvo eksploatacinių savybių pagerinimas, naudingo veikimo koeficientopadidinimas, kai su minimaliomis elektros energijos sąnaudomis išgaunamas maksimalus rezultatas. Šildytuvai galėtų būti alternatyva egzistuojančiam termofikaciniam centriniam apšildymui.@Elektrinis konvektorinis šildytuvas turi kaitinimo elementą, apsauginį sluoksnį, elektros srovės laidą ir metalinį korpusą, sukonstruotas taip, kad oras į šildytuvą patenka per atvirą korpuso apačią, savo kelyjesutinka kliūtis - banguoto horizontalaus profilio korpuso sieneles ir, įšilęs nuo kaitinimo elementų, maksimaliai atidavęs savo šilumą banguotoms korpuso sienelėms, išeina per šildytuvo viršutinėje dalyje esančias perforacijos skylutes.
[EN] The invention relates to electric heating devices and may be used for heating rooms. An object of the present invention is an improvement of exploitation properties of the heating device, increasing an efficiency, when a maximum effect is obtained with a minimum input of an electric energy. The heating device may be an alternative to an existing power-and-heat supply. The electric convective heater has a heating element, a protecting layer, a wire of an electric current and a metallic housing. An air flows into the heating device through an opened lower of the housing and contacts with housing walls shaped in horizontal wavy, heats up by the heating elements, gives maximally its heat energy to the wavy walls of the housing and flows out through perforated holes in an upper part of the heating device.
[0001] išradimas priklauso elektriniams šildymo įrengimams ir gali būti panaudotas buitinio patalpų šildymo tikslams.
[0002] Yra žinomas elektrinis gaubtas apšildyti pralaidžiai vamzdžių uždaroma jai armatūrai, turintis apvalkalą iš kie-tos šilumą izoliuojančios medžiagos. Ant jo vidinio pavir-šiaus jungiamaisiais elamentais standžiame izoliaciniame ap-valkale pritvirtintas kaitinimo laidas. Jungiamieji elementai padaryti išvien su kaitinamojo laido apvalkalu, danty-tos , jungties pavidalo viename šildymo laido ilgyje, bei plokštės formos skersinio pjūvio su pastorėjirnu priešingame šildymo laidui gale ir įgylinti į termoizoliaciją pastorė-jimu ir dalimi plokštės.(TSRS a,1.Nr.12513 44,TPK H05 b3/35, 1936).
[0003] Pagal techninę esmę artimesnis elektrinis šildytuvas turintis šildymo elementą, elektros srovės laidą ir apsau-ginį elementą. Šildymo elementu panaudota elektros apšvie-timo lemputė, kurios galingumas 75W. Apsauginis elementas padarytas iš keramzito, supilto aplink šildymo elementą tarp išorinių sienelių ir vidinio apsauginio ekrano, sudarančių šildytuvo korpusą. Korpuso dugno ir viršaus vertikalios sie-nutės padarytos su skylutėmis orui praeiti. Šildytuvo viršų5 pridengtas skydu- šilumos akumuliatoriumi(LT 3220,TPK H055 3/48).
[0004] Tokių šildytuvų trūkumas yra nepakankamai geros jų
[0005] eksploatacinės savybės, mažas išskiriamos šilumos kiekis, nedidelis naudingo veikimo koeficientas.
[0006] Numatomo išradimo tikslas yra šildytuvo eksploataci-nių savybių pagerinimas, naudingo veikimo koeficiento padidinimas, kai su minimaliomis elektros sąnaudomis gaunamas galimai maksimalus rezultatas - didelis išskiriamos šilumos kiekis.
[0007] Nurodytas tikslas pasiekiamas tuo, kad žinomame šil-dytuve, turinčiame elektrinį, šildymo elementą, elektros sro-vės laidą ir apsauginį elementą padaryti tokie konstrukci-niai pakeitimai.

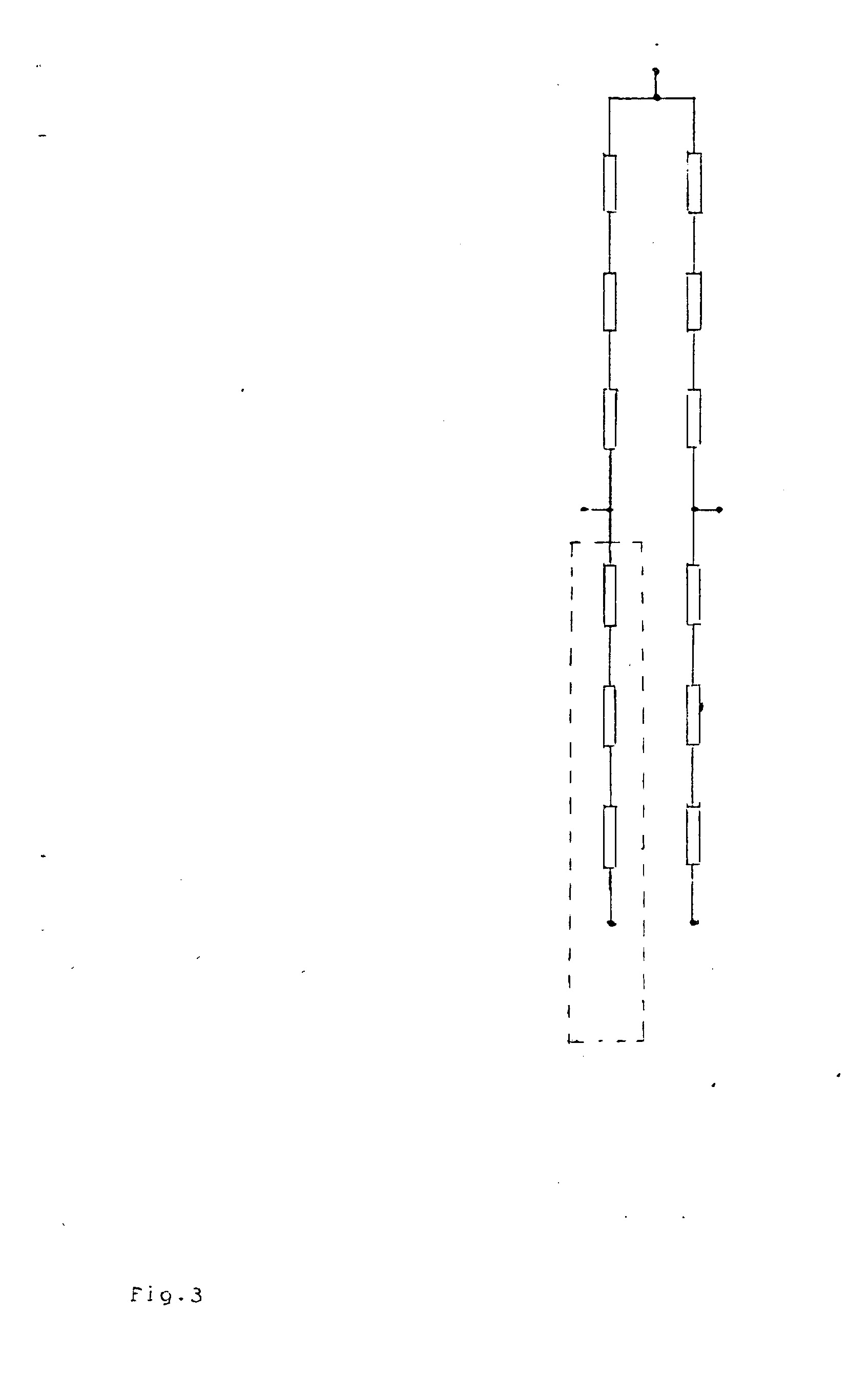

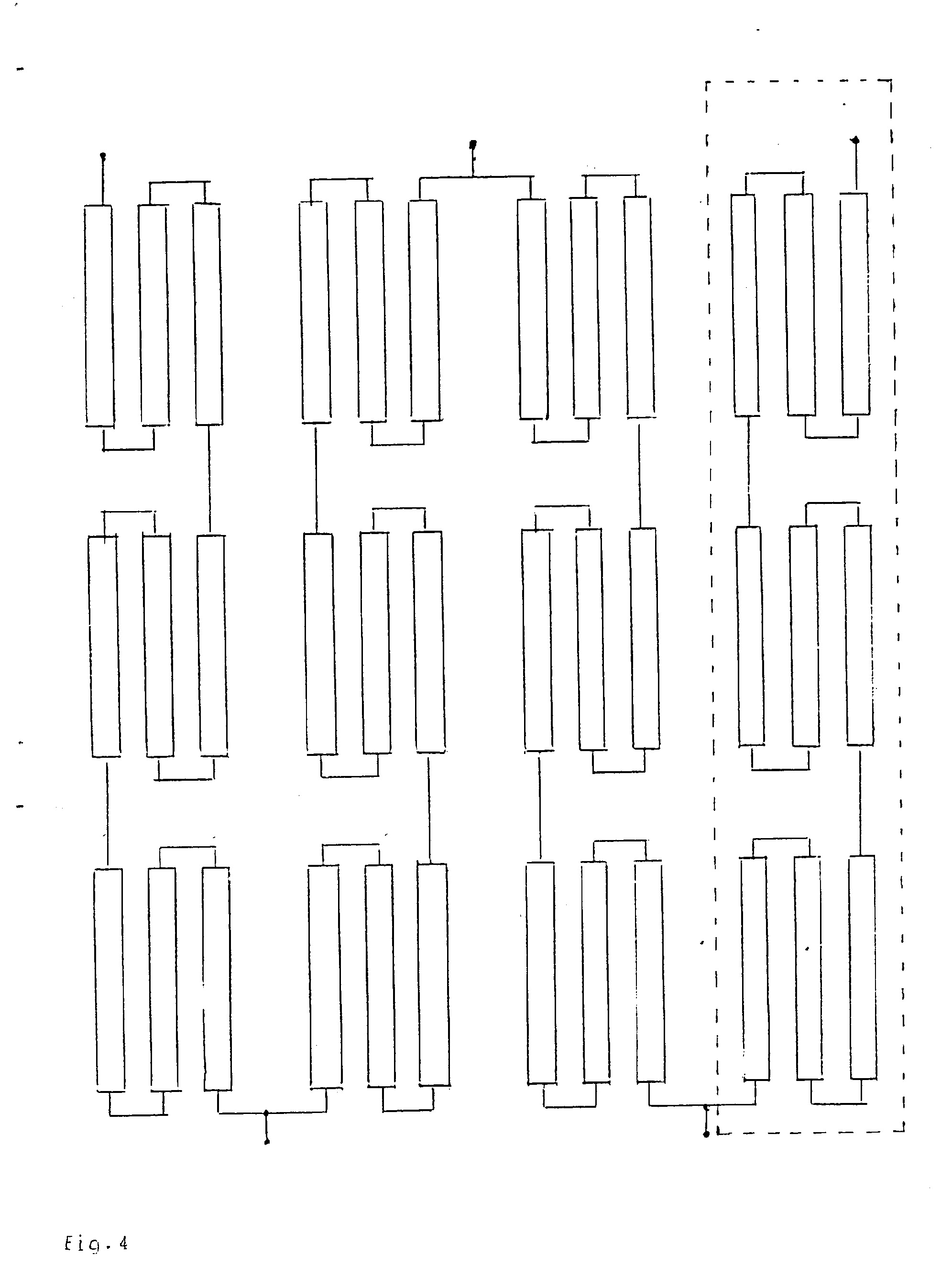

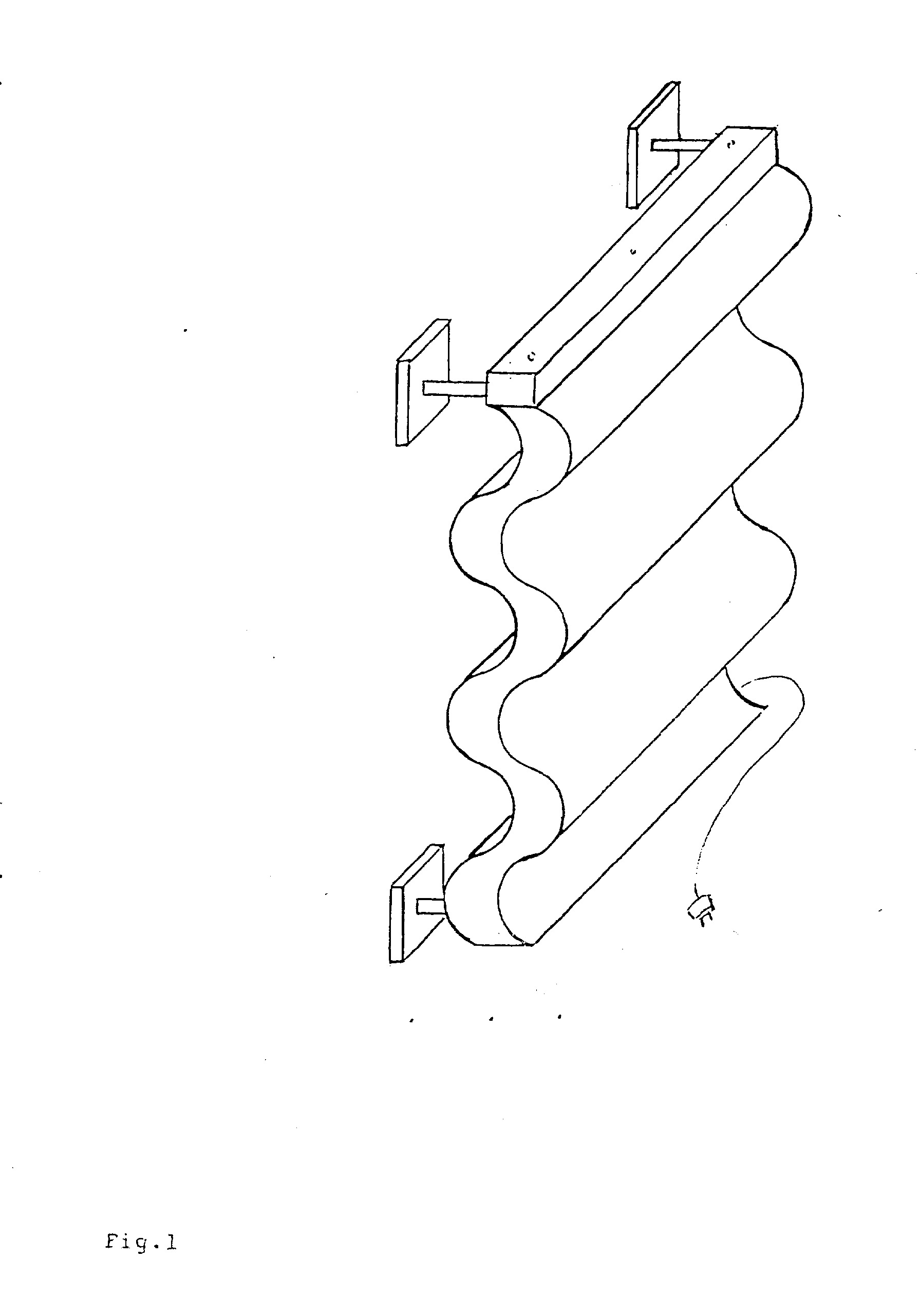

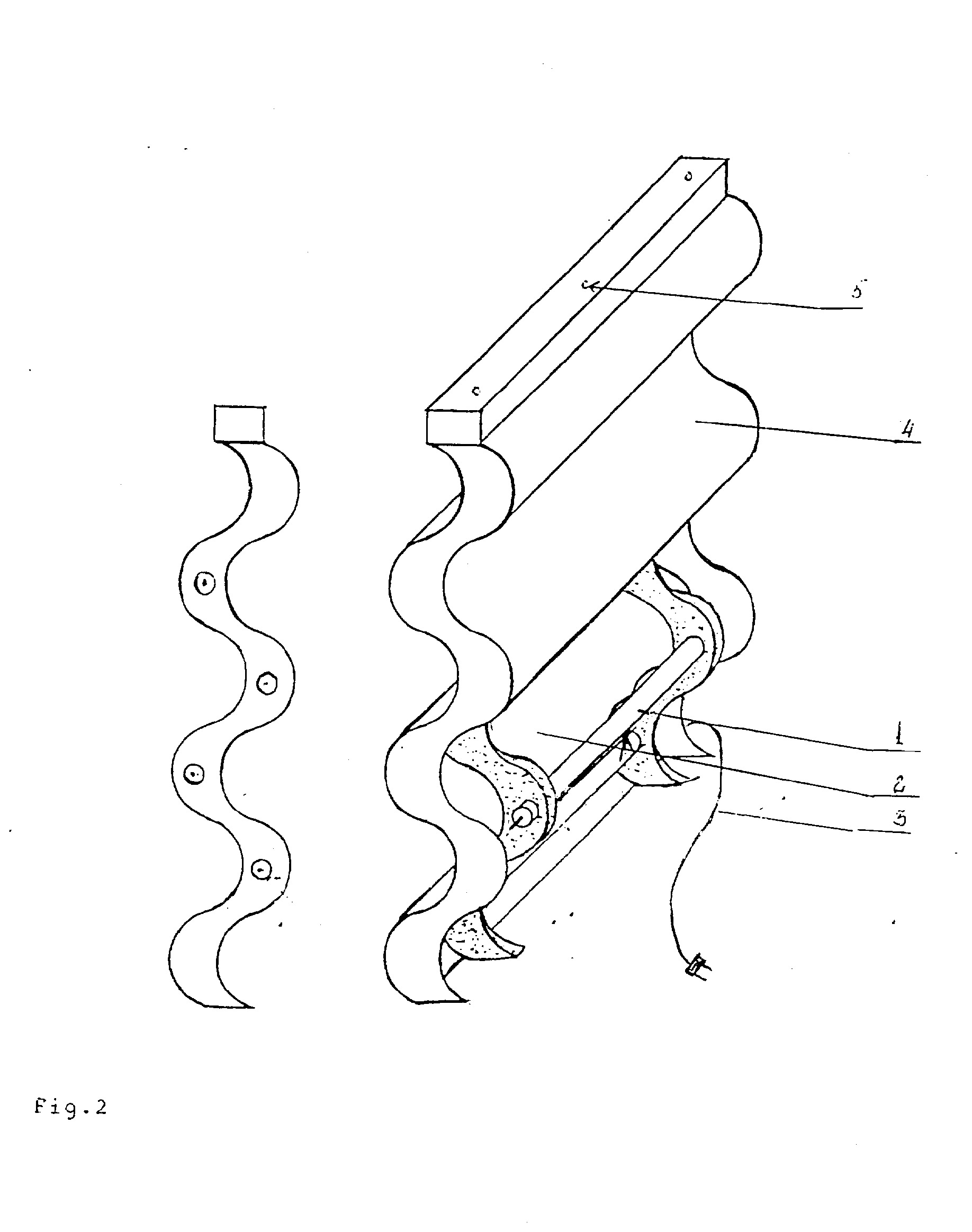

[0008] Išradimas paaiškinamas eskizais, kur Fig.l pavaizduo-tas bendras šildytuvo vaizdas. Fig. 2-šildytuvo vaizdas, atidengus korpuso ir izoliacijos sluoksnį. Fig.3-aktyviųjų varžų jungimo schema, pagal kurią sujungiami šildymo elementai. Elementų skaičius ir galingumas priklauso nuo norimo apšildyti patalpos ploto. Fig 4 pavaizduota kaitinimo ele-mentų išdėstymo ir sujungimo tvarka. Vieno šildytuvo šildy-mo elementų išdėstymas apibrėžtas punktyrine linija.išdėsty " rcą ir skaičių galima keisti priklausomai nuo šildytuvo aukš-čio arba ilgio. Išvadų pagalba prietaiso galingumą galima keisti nuo 4 0 K iki 16 0 W.
[0009] Elektrinis konvektorinis šildytuvas turi kaitinimo ele-mentą I, izoliacinį sluoksnį 2, elektros srovės laidą 3 ir metalinį korpusą 4.
[0010] Korpusas 4 pagamintas iš metalinės skardos, turi ban - guotus vertikalius paviršius, iš apačios korpusas atviras įeinančiai oro masei. Viršutinėje horizontalioje dalyje jis turi perforaciją, kurios diametras gali būti keičiamas.
[0011] Šaltas oras iš apačios laisvai įeina per atvirą korpu - so apačią, kildamas į viršų nuo kaitinimo elementų, šilda-mas jis, atsimušdamas į sienelių išlenkimus, tuo būdu ati-duoda į korpuso paviršių maksimalų savo šilumos kiekį.
[0012] Pakilęs į viršų sušiląs oras išeina per korpuso vir-šuje esančias skylutes. Jų didis reguliuojamas. Kuo mažes-nis skylutės diametras, tuo labiau apsunkinamas oro srauto išėjimas, tuo aukštesną temperatūrą jis įgauna ir tuo pačiu sušildo korpuso sieneles. Pvz.,esant skylučių 0 1,5 mm per 15 rain. šildytuvo paviršius pasiekia 90-98°C temperatūrą.
[0013] Oro cirkuliaciją korpuso viduje užtikrina slėgių skir-tumas, susidarantis smarkiai šylant įeinančiam šaltam orui.
[0014] Šildytuvo viduje sumontuoti kaitinimo elementai, įtvir-tinti į izoliacinę medžiagą - 15-20 mm storio asbestcementi nę plokštą.
[0015] Atstumas nuo šildymo elemento iki korpuso sienelės iš
[0016] abiejų pusių yra lygus pusei šildymo elemento skersmens.
[0017] Jei šildymo elemento skersmuo 10 mm, tai tarpeliai
[0018] Atstumai nuo kaitinimo elemento galų iki šildytuvo
[0019] Šildytuvas dengtas 0,5-0,8 mm (gali būti ir storesnis) storio banguoto profilio skardos korpusu.
[0020] Optimalūs šildytuvo matmenys , mm-I000x 600x 50. Įtam-pa - 220 V. Galingumas 40-160 n. Kaitinimo elementų skaičius viename šildytuve -6-9 vienetai. Vienu šildytuvu duotu ga-lingumu apšildomas plotas - IOm2. Šildytuvo korpuso tempera-tūra 75-95°C. Šildytuvo viršuje esančios perforacijos kiau-rymių optimalus skersmuo yra 1-3 mm.
[0021] Šildytuvo gamyba nesudėtinga, išbandyta praktikoje. Gami-nys išbandytas eksploatacijoje. Įdiegta tokių šildytuvų sistema galėtų būti alternatyva dabar egzistuojančiam termofikaciniam centriniam šildymui. Tokia sistema galėtų duoti di-delį ekonominį efektą.
1. Elektrinis šildytuvas, turintis šildymo elementą, elektros laidą ir apsauginį elementą, besiskiriantis tuo, kad apsauginis elementas - korpusas, sukonstruotas taip, kad turi atvirą apačią šalto oro patekimui, o šildytuvas turi perforuotą atvirą viršų sušilusio oro išėjimui.
2. Elektrinis šildytuvas pagal 1 punktą, besiskiriantis tuo, kad apsauginis elementas - korpusas turi banguotą vertikalų profilį.
