[LT] Išradimas susijęs su keramikos pramone, būtent, keramikos gaminių deginimo būdais. Išradimo tikslas - keramikos gaminių degimo funkcinių galimybių išplėtimas, gaminių kokybės gerinimas ir redukavimo patikimumo padidinimas. @Išradimo esmė ta, kad gaminius formuoja iš masės, kurios sudėtyje yra 90 - 99,5 % molio masės ir 0,5 - 10 % medienos atliekų, padengia juos molio glazūra, gauta iš molio šlikerio, atskiesto natrio metasilikatu, su aktyviais redukcinėje aplinkoje priedais, redukuoja 180 - 450 °C temperatūroje, vykstant savaiminei redukcijai, ir dega elektrinėse keramikos degimo krosnyse.
[EN] The invention relates to a ceramic industry, especially to burning processes of claywares. An object of the invention is to increase functional possibilities of the burning of the claywares, as well as to improve a quality of the articles and to increase a reliability of reducing.@A main point of the invention is that the articles are formed from a composition which consists of a clay mass of 90 - 95 % and a wood waste of 0,5 - 10 %, and are covered by a clay glaze obtained from a clay slip diluted with sodium metasilicate and with active additions in a reducing medium, and are reduced at temperature of 180 - 450 °C going on self-reducing, and are burned in an electrical claywares burning oven.
[0001] Išradimas priklauso keramikos pramonei, būtent keramikos gaminių degimo būdams.
[0002] Žinomas keramikos gaminių degimo būdas, kuriame iš paruoštos molio masės suformuoja gaminį ir jį jdeda j stiklinę, pritvirtintą prie degimo krosnies veleno. Keramikos gaminius dega 1200 °C temperatūroje (žr. SU aut. liud. Nr. 1784610, TPK C04B 35/64, publ. 1995).
[0003] Žinomas keramikos gaminių degimo būdas, kuriame keramikos miltelius sumaišo su organiniu rišikliu, tirpikliu, dispergatoriumi, plastifikatoriumi ir putokšliu. Iš gautos masės suformuoja ruošinius, juos išdžiovina ir išdega pradžioje 400 - 1000 °C temperatūroje, po to aukštesnėje negu 1000 °C (žr. JP patentą Nr. 4-799984, TPK C04B 35/64, publ. 1995).
[0004] Žinomų keramikos gaminių degimo būdų funkcinės galimybės ribotos, neišgaunami redukciniai efektai.
[0005] Išradimo tikslas - keramikos gaminių degimo funkcinių galimybių išplėtimas, gaminių kokybės pagerinimas ir užredukavimo patikimumo padidinimas.
[0006] Išradimo esmė yra ta kad keramikos gaminių degimo būde, užredukuojant juos prie žemų temperatūrų, keramikos degimo krosnyse, suformuoja gaminius iš rnasės, kurios sudėtyje yra-"90 - 99,5 % molio masės ir 0,5 - 1,0 % medienos atliekų priedų - pjuvenų ir dulkių, padengia juos molio glazūra (terra sigilata), užredukuoja prie 180 - 450 °C temperatūros, vykstant savaiminei redukcijai, ir dega elektrinėse ar malkomis kūrenamose keramikos degimo krosnyse.
[0007] Išradimo esmė taip pat yra ta, kad gaminius padengia molio glazūra, gauta iš molio šlikerio, atskiesto natrio metasilikatu (Na2Si03).

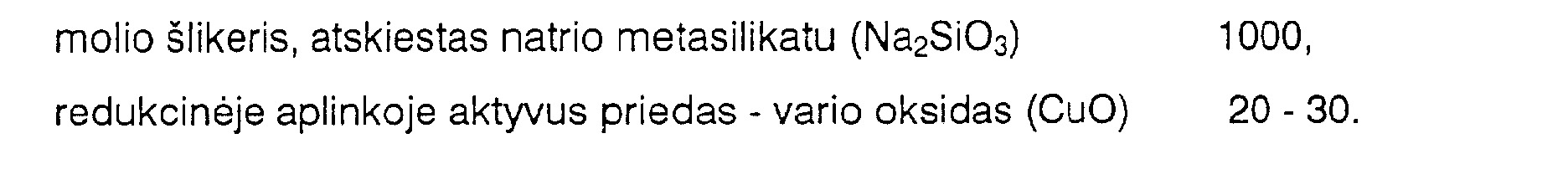

[0008] Išradimo esmė taip pat yra ta, kad gaminius padengia molio glazūra, gauta iš šių komponentų, g:
[0009] Išradimo esmė yra ta, kad molio glazūrai, kai molio šlikeris atskiestas natrio metasilikatu ir pridėta vario oksido arba jo nėra, naudoja redukcinėje aplinkoje aktyvaus priedo - sidabro karbonato (Ag2CŪ3) - 0,001 - 5,0 g/1000 g molio šlikerio ir/arba aktyvaus priedo - bismuto oksido (Bi02) - 0,001 - 50 g/1000 g molio šlikerio, ir/arba aktyvaus priedo - kobalto oksido (CoO) - 0,001 - 50 g / 1000 g molio šlikerio.
[0010] Išradimo esmė yra taip pat ta, kad suformuotus gaminius iš molio masės, padengia juos molio glazūra, įdeda j uždaras kapsules, kurių 1/3 - 1/5 laisvo tūrio užpildyta medienos atliekomis - pjuvenomis ir drožlėmis, ir užredukuoja bei dega elektrinėse keramikos degimo krosnyse.
[0011] Išradimo esmė yra taip pat ta, kad suformuoja gaminius iš molio masės, padengia juos molio glazūra, j jų vidų prideda medienos atliekų - pjuvenų ir drožlių, uždengia gaminius dangčiais . arba suvožia gaminį su gaminiu ir, nenaudojant kapsulių, užredukuoja bei dega elektrinėse keramikos degimo krosnyse.
[0012] Išradimo esmė yra taip pat ta, kad suformuoja gaminius iš molio masės ar molio masės su medienos atliekų priedais ir, nenaudojant kapsulių, užredukuoja bei dega malkomis kūrenamose krosnyse.
[0013] Išradimo esmė yra taip pat ta, kad suformuoja gaminius iš molio masės ar molio masės su medienos atliekų priedais, apipila juos medienos atliekomis - pjuvenomis ir drožlėmis, ir, nenaudojant kapsulių, užredukuoja bei dega malkomis kūrenamose krosnyse.
[0014] 1 pavyzdys. Iš 900 g molio masės ir 100 g medienos atliekų priedų - pjuvenų, dulkių paruošia masę ir iš jos formuoja gaminius. Suformuotus gaminius padengia molio glazūra, gauta iš molio šlikerio, atskiesto natrio metasilikatu. Padengtus molio glazūra gaminius jdeda į uždaras kapsules, skirtas redukcinei aplinkai sudaryti. Elektrinėse keramikos degimo krosnyse gaminius užredukuoja (užjuodina) prie 180 - 450 °C temperatūros vykstant savaiminei redukcijai ir dega iki molio masės sukepimo temperatūros 980 - 1200 °C. Esant 180 - 450 °C temperatūrai, vyksta medienos atliekų smilkimas ir sudegimas. 2 pavyzdys. Iš molio masės suformuoja gaminius ir padengia juos šios sudėties molio glazūra: molio šlikeris, atskiestas natrio metasilikatu - 1000 g, vario oksidas - 20 g, sidabro karbonatas - 5 g. Gaminius užredukuoja ir dega kaip 1 pavyzdyje. 3 pavyzdys. Iš molio masės suformuoja gaminius ir padengia juos molio glazūra, gauta iš molio šlikerio, atskiesto natrio metasilikatu bei Įdeda į uždaras kapsules, kurių 1/3 - 1/5 laisvo tūrio užpildyta medienos atliekomis - pjuvenomis ir drožlėmis. Gaminius užredukuoja ir dega kaip 1 pavyzdyje. 4 pavyzdys. Iš molio masės suformuoja gaminius ir padengia juos molio glazūra, gauta iš 1000 g molio šlikerio, kuris atskiestas natrio metasilikatu ir Į kurj pridėta 35 g redukcinėje aplinkoje aktyvaus priedo - vario oksido. Gaminius jdeda į uždaras kapsules, kurių 1/3 - 1/5 laisvo tūrio užpildyta medienos atliekomis - pjuvenomis ir drožlėmis. Gaminius užredukuoja ir dega kaip 1 pavyzdyje. 5 pavyzdys. Iš molio masės suformuoja gaminius ir padengia juos molio glazūra, gauta molio šlikerį atskiedus natrio metasilikatu. Redukcinei aplinkai sudaryti į gaminių vidų prideda medienos atliekų - pjuvenų ir drožlių ir uždengia gaminius dangčiais. 6 pavyzdys. Iš 995 g molio masės ir 5 g medienos atliekų paruošia masę ir suformuoja gaminius. Suformuotus gaminius padengia molio glazūra, gauta molio šlikerį atskiedus natrio metasilikatu. Nenaudojant kapsulių, gaminius užredukuoja prie 180 - 450 °C temperatūros ir dega iki molio masės sukepimo temperatūros 980 - 1020 °C malkomis kūrenamose krosnyse. 7 pavyzdys. Analogiškai 6 pavyzdžiui užredukuoja ir dega gaminius, suformuotus iš molio masės. 8 pavyzdys. Analogiškai 6 pavyzdžiui užredukuoja ir dega gaminius. Suformuotus gaminius ir padengtus molio glazūra apipila medienos atliekomis
[0015] 9 pavyzdys. Iš molio masės suformuoja gaminius ir juos padengia šios sudėties molio glazūra: molio šlikeris, atskiestas natrio metasilikatu - 1000 g, vario oksidas - 20 g. Gaminius apipila medienos atliekomis - pjuvenomis ir drožlėmis ir, nenaudojant kapsulių, užredukuoja ir dega malkomis kūrenamose krosnyse.
[0016] Priklausomai nuo sudarytos* redukcinės aplinkos elektrinėse keramikos degimo krosnyse ar malkomis kūrenamose krosnyse, nuo to, kur įdėti medienos atliekų priedai: t.y. ar j molio masę, ar į uždaras kapsules, ar i gaminio vidų, ar medienos atliekomis apipila gaminius, gaminiai įgauna geltoną ir raudoną su rusvu atspalviu spalvą, rudą, tamsiai rudą spalvą iki juodos spalvos. Tik padengus molio glazūra gaminius galima užredukuoti (užjuodinti) prie žemų temperatūrų 180 - 450 °C vykstant savaiminei redukcijai. Be to, galima užredukuoti tam tikras gaminio vietas arba piešinį. Padengus gaminius molio glazūra, kurios sudėtyje yra redukcinėje aplinkoje aktyvūs priedai - metalų oksidai, vario, bismuto, kobalto, sidabro karbonatas, išgaunami papildomi spalviniai efektai. Pakartotinai degami užredukuoti gaminiai molio masės sukepimo temperatūroje 980 -1020 °C neatsiredukuoja. Pareiškiamu būdu gauti keramikos gaminiai kokybiški, neatsiredukuojantys ir su spalviniais efektais. Keramikos gaminių kokybė nustatyta vizualiai.
1. Keramikos gaminių degimo būdas, užredukuojant juos prie žemų temperatūrų, keramikos degimo krosnyse, besiskiriantis tuo, kad formuoja gaminius iš masės, kurios sudėtyje yra 90 - 99,5 % molio masės ir 0,5-1,0 % medienos atliekų priedų - pjuvenų ir dulkių, padengia juos molio glazūra (terra sigilata), užredukuoja prie 180 - 450 °C temperatūros, vykstant savaiminei redukcijai, ir dega elektrinėse ar malkomis kūrenamose keramikos degimo krosnyse.
-1,0 % medienos atliekų priedų - pjuvenų ir dulkių, padengia juos molio glazūra (terra sigilata), užredukuoja prie 180 - 450 °C temperatūros, vykstant savaiminei redukcijai, ir dega elektrinėse ar malkomis kūrenamose keramikos degimo krosnyse.2. Keramikos gaminių degimo būdas pagal 1 punktą, besiskiriantis tuo, kad gaminius padengia molio glazūra, gauta iš molio šlikerio, atskiesto natrio metasilikatu (Na2Si03).

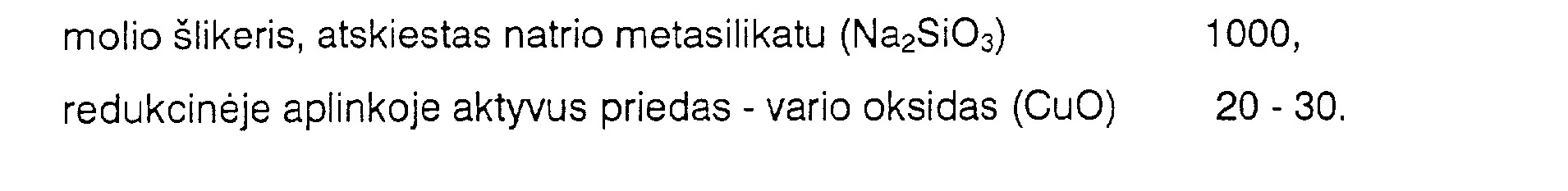

3. Keramikos gaminių degimo būdas pagal 1 punktą, besiskiriantis tuo, kad gaminius padengia molio glazūra, gauta iš šių komponentų, g:
4. Keramikos gaminių degimo būdas pagal 2 arba 3 punktą, besiskiriantis tuo, kad molio glazūrai naudoja redukcinėje aplinkoje aktyvaus priedo - sidabro karbonato (Ag2C03).; 0,001 - 5,0 g/1000 g molio šlikerio.
5. Keramikos gaminių degimo būdas pagal vieną iš 2, 3, 4 punktų, besiskiriantis tuo, kad molio glazūrai naudoja redukcinėje aplinkoje aktyvaus priedo - bismuto oksido (Bi02) - 0,001 - 50 g/1000 g molio šlikerio.
6. Keramikos gaminių degimo būdas pagal vieną iš 2, 3 - 5 punktų, besiskiriantis tuo, kad molio glazūrai naudoja redukcinėje aplinkoje aktyvaus priedo - kobalto oksido (CoO) - 0,001 - 50 g/1000 g molio šlikerio.
7. Keramikos gaminių degimo būdas pagal 1 punktą, besiskiriantis tuo, kad suformuotus ir padengtus molio glazūra gaminius deda į uždaras kapsules.
8. Keramikos gaminių degimo būdas pagal 7 punktą, besiskiriantis tuo, kad uždarų kapsulių 1/3 - 1/5 laisvo tūrio užpildo medienos atliekomis - pjuvenomis ir drožlėmis.
9. Keramikos gaminių degimo būdas pagal 1 punktą, besiskiriantis tuo, kad suformuotus ir padengtus molio glazūra gaminius užredukuoja ir dega j jų vidų pridėjus medienos atliekų - pjuvenų ir drožlių, juos uždengus dangčiais arba suvožus gaminį su gaminiu.
10. Keramikos gaminių degimo būdas pagal 1 punktą, besiskiriantis tuo, kad suformuotus ir padengtus molio glazūra gaminius užredukuoja ir dega apipilus medienos atliekomis - pjuvenomis.
