[LT] Išradimas priklauso natūralios traukos kaminų gamybai.@Kaminas (1) susidedantis iš įdėklo (2), degimo produktų pašalinimui, sujungto atšaka (3) su katilu (4) ir kondensato surinkėjo (5), išleidimo vamzdžiu (6) sujungto su sifonu (7), prie kurio prijungtas neutralizatorius (8), įdėklas (2) yra sumontuotas iš kūginių vamzdžių (9), o kondensato surinkėjo (5) dugnas (10) pagamintas su nuolydžiu išleidimo vamzdžio pusėn ir turi išvalymo atšaką (11) su akle (12), virš kondensato surinkėjo (5) atšakos 11 ir katilo (4) prijungimo atšakos (3) įtaisyti kondensato nukreipėjai (13) ir (14).
[EN] Invention relates to producing of natural draught chimneys. A chimney (1) comprises an insert for eliminating of combustion products (2) which is connected to a boiler (4) by a branch (3), and a condensate receiver (5) which is connected to a syphon (7) by an outlet tube (6), the syphon (7) being connected to a neutralizer (8). The insert (2) is made from cone-shaped tubes (9). The bottom (10) of the condensate receiver (5) has a digression in the side of the outlet tube and a cleaning branch (11) with a blind (12). The condensate directors (13) and (14) are disposed on the branch (11) of the condensate receiver (5) and on the connecting branch (3) of the boiler (4).
[0001] Yra žinomas kaminas su įdėklu, sudarytas iš vamzdžių turinčių galuose
[0002] movas (žiūr.Prancūzijos patentąNr. 26832S8, F 23 J 13/00, biul. Nr.2,19S5 ).
[0003] Yra žinomas kaminas su įdėklu degimo produktų pašalinimui, turintis atskirą dalies kondensato, susidariusio katile,, šalinimo sistemą, prijungtos prie sifono, o kitos dalies kondensato, susidariusio kamino viršūnėje, nutekėjusio įdėklo sienelėmis . šalinimui. įtaisytas vamzdis kamino apačioje, prijungtas prie to paties sifono su neutralizatoriumi (žiūr. Prancūzijos patentą Nr.2683298: F 23 J 13/00, biul. Nr. 4,1994m.).
[0004] Tokio kamino su įdėkiu trūkumas yra tas , kad jis sudarytas iš mažo skerspiūvio ir sudėtingos konfigūracijos vamzdžių, kurie greitai užsikemša kietomis degimo produktų dalelėmis. Pastarųjų pašalinimui šiame įrenginyje priemonės nenumatytos.
[0005] Išradimo tikslas - pagerinti sanitarines - higienines patalpų, kuriose
[0006] Išradimo tiktas pasiekiamas tuo, kad kaminas , susidedantis iš įdėklo, degimo produktų pašalinimui, sujungto atšaka su katilu, ir kondensato surinkėjo, išleid.'mo vamzdžiu sujungto su sifonu, kuris prijungtas prie neutralizatoriaus. įdėklas yra sumontuotas iš kūginių vamzdžių, o kondensato surinkėjo dugnas pagamintas su nuolydžiu išleidimo vamzdžio pusėn ir turi išvalymo atšaką su akle, virš kondesato surinkėjo ir katilo pajungimo atšakų įtaisyti kondensato nukreipėjai.

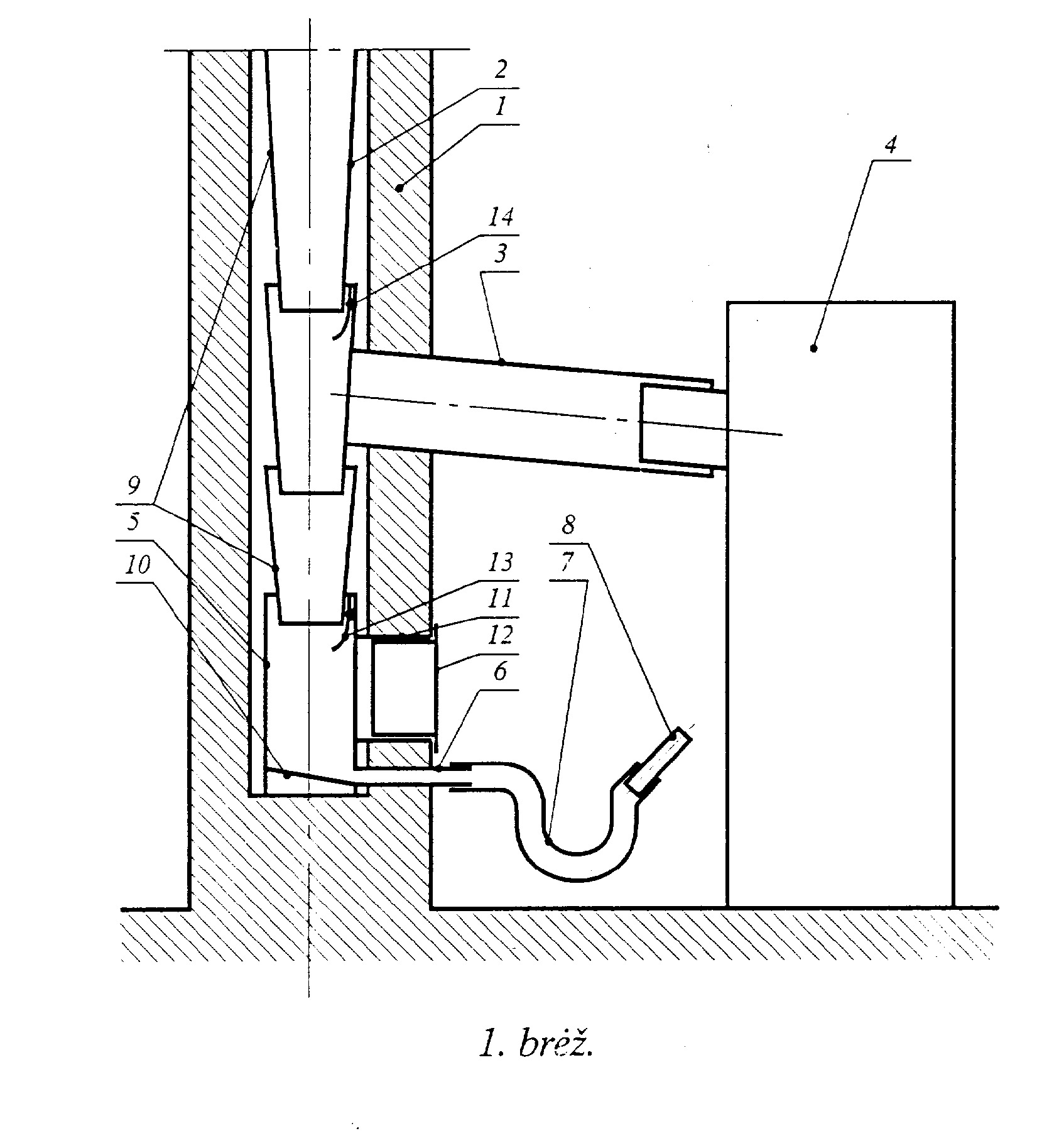

[0007] Išradimo esmė paaiškina 1 brežinyje, kuriame pavaizduota principine kamino schema.
[0008] Kaminas 1 susidedantis iš įdėklo 2, degimo produktų pašalininmui, sujungto atšaka 3 su katNū 4 ir kondensato surinkėjo 5 išleidimo vamzdžiu 6 sujungto su sifonu 7, prie kurio prijungtas neutralizatorius 8, įdėklas 2 yra sumontuotas iš kūginių vamzdžių S, o kondensato surinkėjo 5 dugnas 10 pagamintas su nuolydžiu išleidimo vamzdžio 6 pusėn ir turi išvalymo atšaką 11 su akle 12, virš kondensato surinkėjo 5 atšakos 11 ir katilo 4 pajungimo atšakos 3 įtaisyti kondensato nukreipėjai 13 ir 14.
[0009] Degimo produktai iš katilo 4 kamino įdėklo atšaka 3 patenka į kamino 1 įdėklą 2 ir kildami į viršų aušta. Ataušus degimo produktams išsiskiria kondensatas, kuris įdėklo 2 sienelėmis teka žemyn į kondensato surinkėją 5. Kondensato nukreipėjai 13 ir 14, įtaisyti virš kondensato surinkėjo 5 ir katilo 4 pajungimo atšakų 11 ir 3, neleidžia kondensatui nutekėti į katilą 4 ir katilinės patalpą. Kondensatas kondensato surinkėjo 5 dugnu 10 , kuris yra pagamintas su nuolydžiu, nuteka išleidimo vamzdžiu 6 į sifoną 7 kuriame įtaisytas neutraiizatorius 8. Neutralizuotas kondensatas išleidžiamas į kanalizacija,.
[0010] Kondensato surinkėjas 5 virš išleidimo vamzdžio 6 turi išvalymo atšaką 11 su akie 12.Susikaupusios kietos degimo produktų dalelės lengvai pašalinamos atidarius aklę 12.
[0011] Lyginant su prototipu siūlomame techniniame sprendime konstuktyvinių priemonių visuma iš esmės pagerina sanitarines — higienines patalpų kuriose pastatytas kaminas, sąlygas, nes neleidžia patekti į patalpas kondensatui. Kondensato surinkėjuje įtaisyta atšaka su akie supaprastina kamino eksploataciją, leidžia lengvai pašalinti nusėdusias kietas degimo produktų daleles.
Kaminas, susidedantis iš įdėklo degimo produktų pašalininmui sujungto atšaka su katilu, ir kondensato surinkėjo, išleidimo vamzdžiu sujungto su sifonu, kuris prijungtas prie neutralizatoriaus besiskiriantis, tuo, kad įdėklas yra sumontuotas iš kūginių vamzdžių, o kondensato surinkėjo dugnas pagamintas su nuolydžiu išleidimo vamzdžio pusėn ir turi išvalymo atšaka^ su akle, virš kondensato surinkėjo ir katilo pajungimo atšakų [taisyti kondensato nukreipėjai.
