[LT] Išradimas skiriamas rotoriniams vidaus degimo varikliams, kaip turintiems pirmenybę, taip pat garo varikliams ir kitoms keičiamo tūrio pagrindu dirbančioms mašinoms ir įrengimams.@Nauja rotoriniame variklyje tai, kad rotoriaus stūmokliai, susidedantys iš atskirais lygiagrečiais šarnyrinių sujungimų ryšiais, savo galais tarp savęs sujungtų skersinio ir dviejų kraštinių atramų, vienoje iš kurių bent iš vieno šono įrengtas stūmoklių valdymo ir jėgos perdavimo griovelis, nukreiptas link kraštinės atramos galo šarnyro, kietai, stačiu skirtingų kraštinių atramų tarpšarnyrinių plokštumų kampu, uždara grandine sujungti tarp savęs, apjungiant galų šarnyrus ir jais sujungti su veleno kryžmės galais, o stūmoklių valdymo ir jėgos perdavimo grioveliai sąveikauja mažiausiai su dviem korpuso šonuose įtvirtintais ritinėliais.@Rotoriaus stūmoklyje nauja tai, kad stūmoklio valdymo ir jėgos perdavimo elementą sudaro įrengtas ant vienos iš kraštinių atramų ir nukreiptas link kraštinės atramos galo šarnyro stūmoklio valdymo ir jėgos perdavimo griovelis.
[EN] The invention relates to, in particular rotory internal combustion engines, also to steam engines and other machines and devices acting on basis of changeable volume. The rotory-piston engine is characterized in that it comprise rotor pistons consisting of a crossbeam and two border supports interconnected by its ends with an individual parallel joint coupling. In one of the supports at a side there is arranged a groove for control of pistons and force transmitting. The groove is directed to a hinge of the border support. The rotor pistons are interconnected with each other at right angle by closed circuit. The grooves for the piston control and force transmitting are interacted with at least two rollers fixed in sides of housing. The piston of rotor is characterized in that the groove for control of pistons and force transmitting is arranged on one of border supports and directed to end of the border support.
[0001] Išradimas skiriamas rotoriniams vidaus degimo varikliams, kaip turintiems pirmenybę, taip pat garo varikliams ir kitoms keičiamo tūrio pagrindu dirbančioms mašinoms ir įrengimams.
[0002] Žinomas rotorinis variklis, turintis šarnyrais sujungtų keturių stačiakampių plokščių, sudarančių keičiamą rombo sistemą, besisukančių ovaliame apvalkale ir sujungtą su veleno alkūne ir judama alkūne (FR paraiška Nr. 2 493 397).
[0003] Variklio trūkumas yra tas, kad apvalkalo ovalinis darbo paviršius yra sudėtingos formos ir kartu su sandarinimo elementais dirba sunkiomis darbo sąlygomis, nes tuo pat metu tarnauja kaip jėgos perdavimo ir stūmoklių valdymo elementas, o sandarinimo elementai darbo metu liečia ovalų darbo paviršių skirtingu kampu ir vieta.
[0004] Žinomas rotorinis variklis kuriame stūmoklių nešimo veleno kryžmė sukasi apskritiminiame korpuse, o veleno kryžmėje, besisukantys kartu ir simetriškai veleno kryžmės ašies, priešpriešiais poromis judantys stūmokliai valdomi su stūmokliais sujungtų ritinėlių, patalpintų korpuso šonuose Įrengtuose ovaliniuose grioveliuose, sąveika (DE paraiška Nr. 2 943 633).
[0005] Taip pat žinomas stūmoklis, susidedantis iš atskirais lygiagrečiais šarnyrinių sujungimų ryšiais savo galais tarp savęs ir su cilindro vidinio paviršiaus priešingomis sienelėmis sujungtų skersinio ir dviejų kraštinių atramų, kurių šonai liečiasi cilindro lygiagrečių tarp savęs ir statmenų šarnyrinių sujungimų ryšių ašims darbo plokštumų paviršių, o skersinis turi jėgos perdavimo galvutę (LT paraiška Nr. 97-124).
[0006] Šio rotorinio variklio ir stūmoklio trūkumas yra tas, kad neužtikrinamas nutolusių ir priartėjusių prie veleno kryžmės sukimosi ašies priešpriešinių stūmoklių porų ir jas lydinčių stūmoklių valdymo elementų masių išcentrinių jėgų, sukantis velenui, tarpusavio skirtumo sumažinimas, taip pat apsunkinta stūmoklių valdymo ir jėgos perdavimo elementų konstrukcijos ir pagaminimo paprastinimo galimybė.
[0007] Išradimo esmę sudaro nutolusių ir priartėjusių prie veleno kryžmės sukimosi ašies priešpriešinių stūmoklių porų ir jas lydinčių stūmoklių valdymo elementų masių išcentrinių jėgų, sukantis veleno kryžmei, tarpusavio skirtumo sumažinimas, taip pat stūmoklių valdymo ir jėgos perdavimo griovelių konstrukcijos ir pagaminimo paprastinimas.
[0008] Nurodytas techninis rezultatas gaunamas rotoriniame variklyje panaudojus stūmoklius, susidedančius iš atskirais lygiagrečiais šarnyrinių sujungimų ryšiais savo galais tarp savęs ir su cilindro vidinio paviršiaus priešingomis sienelėmis sujungtų skersinio ir dviejų kraštinių atramų, kurių šonai liečiasi cilindro lygiagrečių tarp savęs ir statmenų šarnyrinių sujungimų ryšių ašims darbo plokštumų paviršių, o skersinis turi jėgos perdavimo galvutę, vienoje iš kraštinių atramų bent iš vieno šono įrengus ir nukreipus link kraštinių atramų galo šarnyro stūmoklių valdymo ir jėgos perdavimo griovelį, stūmoklius kietai apjungus tarp savęs stačiu kraštinių atramų tarp šarnyrinių plokštumų kampu ir apjungtais šarnyrais sujungus su veleno kryžmės galais, o stūmoklių valdymo ir jėgos perdavimo griovelius pajungus sąveikai mažiausiai su dviem variklio korpuso šoniniuose paviršiuose Įtvirtintais ritinėliais, tai bendrai sudaro simetrines veleno kryžmės ašiai kryžme išdėstytas keičiamų tūrių poras.

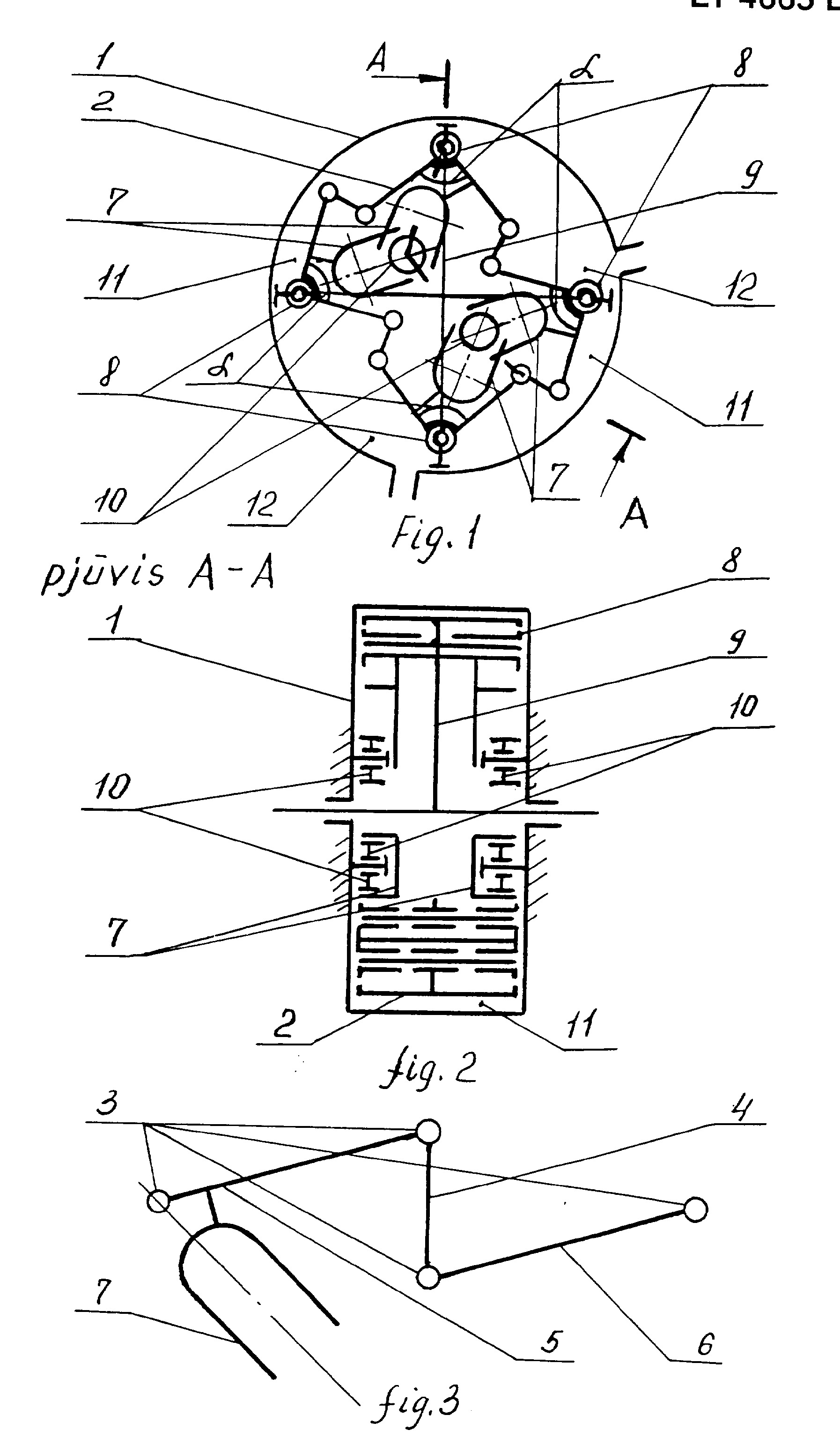

[0009] Fig. 1 pavaizduotas rotorinis variklis, Fig. 2 pavaizduotas rotorinio variklio pjūvis pagal A-A, Fig. 3 pavaizduotas stūmoklis.
[0010] Rotorinis variklis susideda iš korpuso 1, stūmoklių 2, susidedančių iš atskirais lygiagrečiais šarnyrinių sujungimų ryšiais 3 savo galais tarp savęs sujungtų skersinio 4 ir dviejų kraštinių atramų 5 ir 6, vienoje iš kurių bent iš vieno šono įrengtas ir nukreiptas link kraštinių atramų galo šarnyro stūmoklio valdymo ir jėgos perdavimo griovelis 7, kietai, stačiu skirtingų kraštinių atramų 5 ir 6 tarpšarnyrinių plokštumų kampu a, uždara grandine sujungtų tarp savęs apjungtų galų šarnyrais 8 ir jais sujungtų su veleno kryžmės 9 galais, o stūmoklių valdymo ir jėgos perdavimo grioveliai 7 sąveikauja mažiausiai su dviem korpuso šonuose -Įtvirtintais ritinėliais 10, taip sudarytos simetrinės veleno kryžmės ašiai, kryžme išdėstytos keičiamų tūrių poros 11 ir 12.
[0011] Rotorinis variklis ir jo stūmoklis dirba tokiu būdu. Sukantis korpuse 1 veleno kryžmei 9 su iš savo galais tarp savęs sujungtų skersinio 4 ir dviejų kraštinių atramų 5 ir 6 susidedančiais stūmokliais 2, kietai, stačiu skirtingų kraštinių atramų 5 ir 6 tarpšarnyrinių plokštumų kampu a, uždara grandine sujungtais tarp savęs apjungtų galų šarnyrais 8 ir jais sujungtais su veleno kryžmės 9 galais, korpuso 1 šonuose įtvirtinti mažiausiai 2 ritinėliai 10 sąveikauja su stūmoklių 2 kraštinių atramų 5 šonuose įrengtais stūmoklių valdymo ir jėgos perdavimo grioveliais 7 ir verčia stūmoklius 2 suktis apie šarnyrus 8 veleno kryžmės 9 atžvilgiu, ir uždara grandine sujungtų tarp savęs stūmoklių 2 dėka, kinematiškai veikiant per stūmoklių 2 sujungtas kraštines atramas 5 ir 6, šarnyrinių sujungimų ryšius 3 ir skersinius 4 sudaryti kryžme išdėstytas keičiamų tūrių priešpriešines poras 11 ir 12 ir kas veleno kryžmės 9 apsisukimo ketvirti keisti jas ritinėliams 10 pereinant iš vieno stūmoklio kraštinės atramos 5 ir griovelio 7 į kito stūmoklio kraštinės atramos 5 grioveli 7, per vieną veleno kryžmės 9 apsisukimą atliekant du priešpriešiais išdėstytų keičiamų tūrių porų 11 ir 12 išsiplėtimus ir du susitraukimus.
[0012] Atbulinis jėgos perdavimo nuo stūmoklių 2 i veleno kryžmę 9 procesas vyksta atbuline tvarka. Nutolusių ir priartėjusių prie veleno kryžmės 9 sukimosi ašies priešpriešinių stūmoklių 2 porų ir jas lydinčių elementų, šiuo atveju griovelių 7, masių išcentrinių jėgų, sukantis veleno kryžmei 9 tarpusavio skirtumo sumažinimas vyksta dėl stūmoklių 2 kietai, stačiu skirtingų kraštinių atramų 5 ir 6 tarpšarnyrinių plokštumų kampu a apjungimo galų šarnyrais 8 su stūmoklių 2 veleno kryžmės 9 galais ir remiantis j ją ir iš dalies atsisveriant radialiai veikiančioms abiejose šarnyrų 8 pusėse išcentrinėm sujungtų stūmoklių 2 kraštinių atramų 5 ir 6 ir juos lydinčių elementų, šiuo atveju griovelių 7, masių jėgoms.
[0013] Siūlomo išradimo sulyginimas su analogais ir prototipu leido nustatyti jo atitikimą kriterijui "naujovė". Nagrinėjant kitus šios technikos srities išradimus, tapatybės, skiriančios siūlomą išradimą nuo prototipo, nebuvo išaiškintos, todėl suteikia išradimui atitikimą kriterijui "esminiai skirtumai". Atsiveria galimybės iš pagrindų keisti vidaus degimo variklių konstrukcijas, jas radikaliai supaprastinant. Išradimas gali būti panaudotas ir kituose keičiamų tūrių pagrindu dirbančiuose varikliuose, siurbliuose ir kitose mašinose.
1. Rotorinis variklis, apimantis sudarytą apskritiminiu ir dviem šoniniais plokščiais darbo paviršiais su paskirstymo angomis korpusą, per korpuso centrą einančią stūmoklių nešimo veleno kryžmę, kartu su stūmokliais sudarančią simetrines veleno kryžmės ašiai, kryžme išdėstytas keičiamų tūrių priešpriešines poras, ir stūmoklių valdymo ir jėgos perdavimo veleno kryžmei ritinėlių, patalpintų grioveliuose, sąveiką, besiskiriantis tuo, kad stūmokliai, susidedantys iš atskirais lygiagrečiais šarnyrinių sujungimų ryšiais, savo galais tarp savęs sujungtų skersinio ir dviejų kraštinių atramų, vienoje iš kurių bent iš vieno šono įrengtas stūmoklių valdymo ir jėgos perdavimo griovelis, nukreiptas link kraštinės atramos galo šarnyro, kietai, stačiu skirtingų kraštinių atramų tarpšarnyrinių plokštumų kampu, uždara grandine sujungti tarp savęs, apjungiant galų šarnyrus ir jais sujungti su veleno kryžmės galais, o stūmoklių valdymo ir jėgos perdavimo grioveliai sąveikauja mažiausiai su dviem korpuso šonuose įtvirtintais ritinėliais.
2. Rotorinio variklio stūmoklis, susidedantis iš atskirais lygiagrečiais šarnyrinių sujungimų ryšiais savo galais tarp savęs ir su cilindro vidinio paviršiaus priešingomis sienelėmis sujungtų skersinio ir dviejų kraštinių atramų, kurių šonai liečiasi cilindro lygiagrečių tarp savęs ir statmenų šarnyrinių sujungimų ryšių ašims darbo plokštumų paviršių, o skersinis turi jėgos perdavimo elementą, besiskiriantis tuo, kad stūmoklio valdymo ir jėgos perdavimo elementą sudaro įrengtas ant vienos iš kraštinių atramų ir nukreiptas link kraštinės atramos galo šarnyro stūmoklio valdymo ir jėgos perdavimo griovelis.
