[LT] Išradimas priklauso žemės ūkio sričiai ir tinka naudoti dirvų tręšimui. Pusiau skysto mėšlo skleistuvas susideda iš važiuoklės (1), kėbulo (2) su iškrovimo anga (3) ir dozavimo sklende (4) bei angos atidarymo laipsnio rodykle (5). Kėbulo (2) viduje įmontuota susukta ant vamzdžio (6) mėšlo transportavimo sraigė (7). Vamzdžio (6) viduje sumontuotas velenas (8), sujungiantis smulkinimo peilius (9) su sietais (10), kurie patalpinti kėbulo gale prieš iškrovimo angą (3) nukreipiančiosios kameros (11) cilindrinėje dalyje (12). Transportavimo sraigės (7), peilių (9) ir sietų (10) skersmuo atitinka nukreipiančiosios kameros (11) cilindrinės dalies (12) skersmenį. Sukimo judesys transportavimo sraigei (7), velenui (8) su peiliais (9) ir skleidimo mechanizmui (17) suteikiamas traktoriaus kardaniniu velenu (13) per darbo įtaisų transmisiją (14), turinčią apsaugos mechanizmą (15). Kėbulo (2) gale už dozavimo sklendės (4) sumontuota nuožulni briaunuota plokštuma (16). Sukama kardano (13) per darbo įtaisų transmisiją (14) transportavimo sraigė (7) pusiau skystą mėšlą tiekia į nukreipiančiosios kameros (11) cilindrinę dalį (12), kurioje priešinga sraigės sukimosi krypčiai besisukantys peiliai (9)jį susmulkina. Praėjęs sietus (10) susmulkintas mėšlas pro iškrovimo angą (3) patenka ant briaunuotos plokštumos (16), kuri jį nukreipia ant paskleidimo diskų (17).
[EN] The invention relates to agriculture and can be used for field manure. A spreader for semi liquid organic manure comprises a vehicle (1), a body (2) with an unloading hole (3) and a proportioning shutter (4) and the pointer (5) of an open hole. A snail (7) for transporting organic manure is fixed inside the body (2) and is rolled on a tube (6). Inside the tube (6) there is disposed a shaft (8) which connect grinding knifes (9) to sieves (10) disposed in the cylindrical part (12) of a guide chamber (11) opposite to the hole (3). The diameter of the transporting snail (7), knifes (9) and sieves (10) is conformable to the diameter of the cylindrical part (12) of the guide chamber (11). The cardan shaft (13) of a tractor by the transmission (14) of work devices, which has a protection mechanism (15), gives a rotatable motion for the transporting snail (7), the shaft (8) with the knifes (9) and a spread mechanism (17). An inclined ribbed plate (16) is contained on the end of the body (2) behind the proportioning shutter (4). The cardan (13) by the tramsmission (14) of the work devices turns the transporting snail (7) which supplies the cylindrical part (12) of the guide chamber (11) with semi liquid organic manure. The knifes (9) which turn against the snail crush the organic manure in the cylindrical part (12) of the guide chamber (11). The crushed manure after going through the sieves (10) gets on the ribbed plate (16), which guides it on the spread mechanism (17).
[0001] Išradimas priklauso žemės ūkio sričiai ir tinka naudoti dirvų tręšimui pusiau skystu mėšlu. Žemės ūkio bendrovių ir ūkininkų fermose susikaupia dideli mėšlo kiekiai. Mėšlas pagal tvarkymą skirstomas į dvi rūšis: skystą
[0002] Žinomos pusiau skysto mėšlo paruošimo technologijos, ji sutirštinant arba kompostuojant (On Farm Composting Handbook/Northeast Regionai Agricultuar Enginiering Service, 1992 ). Pagal šias technologijas ruošiant skystą mėšlą transportavimui ir skleidimui reikalingos specialios mašinos ir didelės darbo sąnaudos technologiniam procesui atlikti.
[0003] Taip pat žinomos mėšlakratės (Kaarina Ringstad, Johan Malgeryd, Lena Rode and Goran Carlson, "Mėšlo tvarkymas", Uppsala, 1994) kraikiniam mėšlui transportuoti ir paskleisti. Šias mėšlakratės sudaro priekabos su grandikliniais transporteriais, tiekiančiais mėšlą j priekaboje sumontuotus smulkinimo-skleidimo įrenginius (horizontalūs, vertikalūs biteriai, rotaciniai diskai ir kt. ), kurie jį paskleidžia ant dirvos paviršiaus. Tačiau šiomis mėšlakratėmis vežamas pusiau skystas mėšlas slenka iš kėbulo, teršia kelius ir aplinką, be to smulkinimo-skleidimo įrenginiai šį mėšlą netolygiai skleidžia dirvos paviršiuje.
[0004] Siūlomo išradimo artimiausias techninis sprendimas yra bekraikio mėšlo skleistuvas (F. Juškevičius, A. Steponavičius "Bekraikio ir skystojo mėšlo skleistuvai". Lietuvos Vandens Ūkio Institutas, Vilainiai, 1998 ). Šiame skleistuve mėšlas į skleidimo įrenginius paduodamas sraigės pagalba. Jį sudaro uždaro tipo kėbulas su dozavimo sklende, reguliuojančia paduodamo mėšlo kiekį į skleidimo įrenginius.
[0005] Skleistuvas turi šiuos trūkumus: pirma - esant mažoms tręšimo pusiau skystu mėšlu normoms dozavimo anga užsikemša mėšle esančiomis pašarų ir pakratų liekanomis, dėl ko mėšlas nepatenka ant skleidimo aparato diskų; . antra - skeidžiant pusiau skystą mėšlą didelėmis normomis, esant pilnai atidarytai dozavimo sklendei, pro iškrovimo angą esantys skystame mėšle nesusmulkinti mėšlo gabalai patenka ant skleidimo įrenginio diskų, ko pasėkoje nukenčia paskleidimo tolygumas.
[0006] Išradimo tikslas - išvengti dozavimo angos užsikimšimo pašarų ir pakratų liekanomis bei pagerinti pusiau skysto mėšlo paskleidimo tolygumą.
[0007] Tai pasiekiama panaudojus tam tikros konstrukcijos sraigę su peiliais, sumontuotą nukrepiančiosios kameros cilindrinėje dalyje prieš dozavimo sklendę, kurioje pašarų ir pakratų dalelės susmulkinamos ir pro sietus ir iškrovimo angą tiekiamos ant nuožulnios briaunuotos plokštumos, kuri susmulkintą pusiau skystą mėšlą paskirsto ant skleidimo įrenginio diskų.

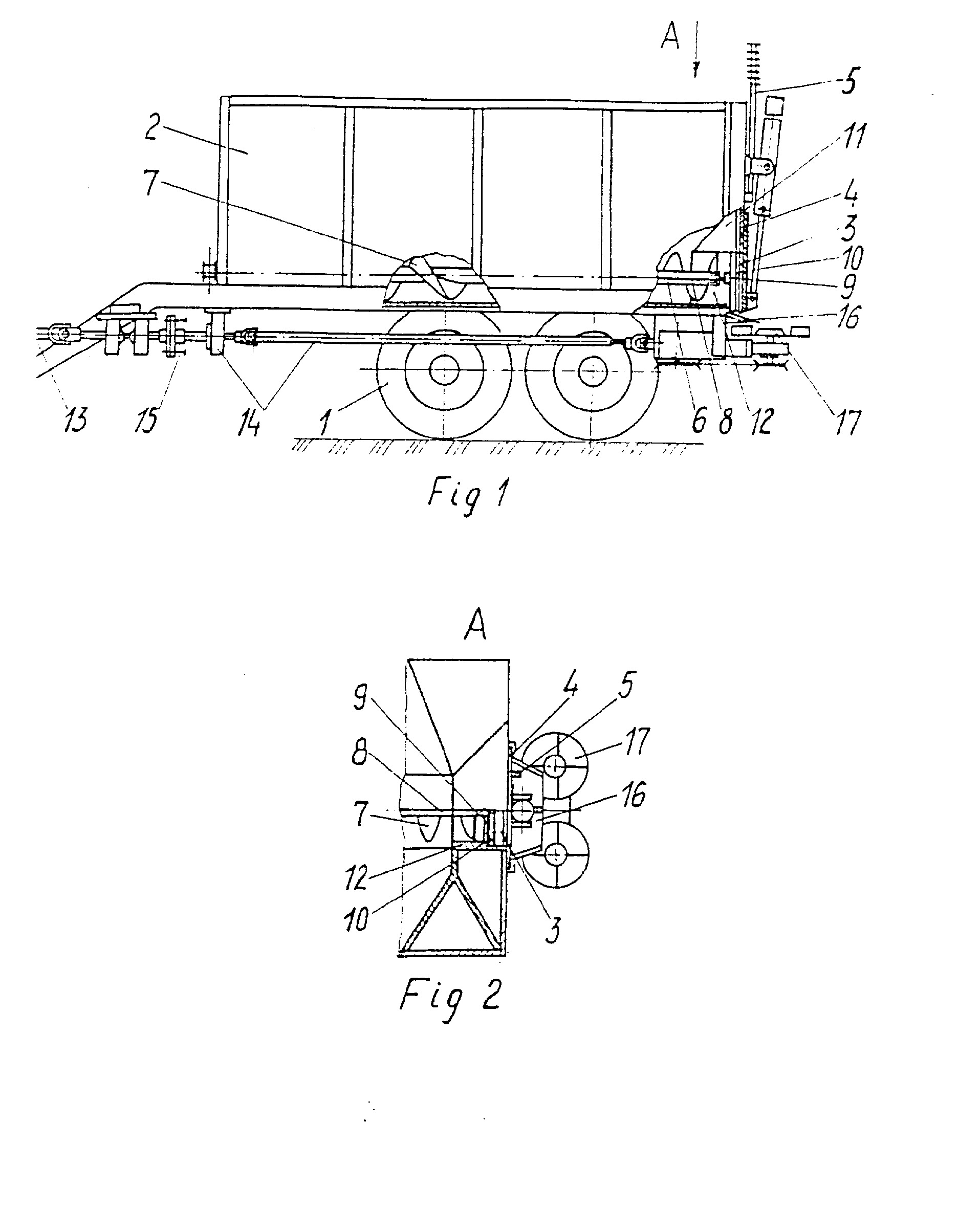

[0008] Pusiau skysto mėšlo skleistuvo principinė schema pavaizduota brėžinyje, kuriame: Fig.l - pateiktas skleistuvo vaizdas iš šono;
[0009] Pusiau skysto mėšlo skleistuvas susideda iš važiuoklės 1, kėbulo 2 su iškrovimo anga 3 ir dozavimo sklende 4 bei angos atidarymo laipsnio rodykle 5. Kėbulo 2 viduje įmontuota susukta ant vamzdžio 6 mėšlo transportavimo sraigė 7. Vamzdžio 6 viduje sumontuotas velenas 8, sujungiantis smulkinimo peilius 9 ir sietus 10, kurie patalpinti nukreipiančiosios kameros 11, esančios kėbulo 2 gale prieš iškrovimo angą 3, cilindrinėje dalyje 12. Transportavimo sraigės 7, peilių 9 ir sietų 10 skersmuo atitinka nukreipiančiosios kameros 11 cilindrinės dalies 12 skersmenį.
[0010] Sukimosi judesys transportavimo sraigei 7 ir velenui 8 su peiliais 9 suteikiamas traktoriaus kardaniniu velenu 13 per darbo įtaisų transmisiją 14, turinčią apsaugos mechanizmą 15. Kėbulo 2 gale už iškrovimo angos 3 sumontuota nuožulni briaunuota plokštuma 16 ir skleidimo mechanizmas 17.
[0011] Pusiau skysto mėšlo skleistuvas tręšimo technologini procesą atlieka taip: Skleistuvas prikabinamas prie traktoriaus, pajungiamas traktoriaus kardaninis velenas 13 prie skleistuvo darbo įtaisų transmisijos 14, tarpusavyje sujungiamos traktoriaus ir skleistuvo hidraulinės sistemos.
[0012] Pusiau skystas mėšlas pakraunamas į skleistuvo kėbulą 2 ir transportuojamas j lauką, kuriame turi būti paskleistas. Įjungus traktoriaus jėgos nuėmimo veleną kardanu 13 sukimo judesys perduodamas darbo įtaisų transmisijai 14, kuri per apsaugos mechanizmą 15 sukimo judesį perduoda transportavimo sraigei 7 ir velenui 8 su smulkinimo peiliais 9 ir skleidimo mechnizmu 17. Besisukanti sraigė 7 pusiau skystą mėšlą transportuoja į nukreipiančiosios kameros 11 cilindrinę dalį 12, kurios gale jis smulkinamas veleno 8 sukamų priešinga sraigės 7 sukimosi krypčiai smulkinimo peilių 9. Važiuojant agregatui atidaroma dozavimo slendė 4, ir peilių 9 susmulkintas mėšlas pro iškrovimo angą 3 teka ant nuožulnios briaunuotos plokšumos 16, kuri jį nukreipia ant besisukančių skleidimo mechanizmo 17 diskų. Ištuštinus kėbulą 2, išjungiamas traktoriaus jėgos nuėmimo velenas, uždaroma dozavimo sklende 4 iškrovimo anga 3 ir važiuojama kartoti tręšimo ciklo.
1. Pusiau skysto mėšlo skleistuvas turintis važiuoklę, kėbulą, darbo įtaisų transmisiją, sraigę, skleidimo, dozavimo ir apsaugos mechanizmus, besiskiriantis tuo, kad kėbule prieš dozavimo sklendę sumontuota nukreipiančioji kamera, kurios cilindrinėje dalyje patalpintas susuktos ant vamzdžio transportuojančios sraigės galas su velenu, jungiančiu smulkinimo peilius su sietais, o už iškrovimo angos, virš skleidimo įrenginio diskų sumontuota srautą nukreipianti briaunuota nuožulni plokštuma.
2. Pusiau skysto mėšlo skleistuvas pagal punktą 1, besiskiriantis tuo, kad sraigės su peiliu skersmuo atitinka nukreipiančiosios kameros cilindrinės dalies skersmenį, o sraigės sukimosi kryptis priešinga peilių sukimosi krypčiai.
