[LT] Išradimas skirtas naudoti žemės ūkyje: žolės nupjovimui, dirvos purenimui, ežių formavimui. @Kauptuką sudaro peilis, laikiklis, apkaba ir kotas. Nauja tai, kad peilis yra penkiakampė plokštelė su keturiomis pjaunančiomis briaunomis, sulenkta per simetrijos ašį 160 ° kampu, penkiakampio viršūnės kampas yra lygus arba mažesnis negu 160 °, penkiakampio viršūnėje gali būti išpjova. Peilio laikiklis pritvirtintas prie apkabos ir turi L formą, kampas tarp atšakų mažesnis negu 90 °.@Kauptuko peilio forma leidžia kultivuoti ir apkaupti, neatitraukiant kauptuko nuo žemės, be to, sumažina dirbančiojo pastangas.
[EN] The invention relates to agriculture. The hoe is used for cutting of grass, hoeing of soil and forming beds. The hoe consists of a knife, a holder, a ring and a handle. According to the invention, the knife is a pentahedral plate with four cutting edges bent along the symmetric axis at angle of 160 °. An angle of the pentahedral plate top is equal or less than 160 °, at the top of the pentahedralplate may be a cut-out. The holder of the knife is fixed to the ring and is L-shaped, and an angle between branches is less than 90 °. The shape of the hoe allows to hoe and mould up without removal the hoe from soil, furthermore, the work is made easier.
[0001] Išradimas skirtas naudoti žemės ūkyje: žolių nupjovimui, dirvos purenimui, ežių formavimui.
[0002] Žinomi rankiniai dirvos apdirbimo įrankiai, susidedantys iš koto, prie kurio gembe pritvirtinti ašmenys (SU 933 006, TPK A01B 1/10) ir RU 2 040 133, TPK A01B 1/08).
[0003] Žinomas rankinis dirvos apdirbimo įrankis, susidedantis iš vamzdinio laikiklio, prie kurio per tarpinę kreipiančiąją detalę pritvirtintas darbo padargas (RU 2 048 711, TPK A01B 1/08).
[0004] Technikos lygiu žinomi įrankiai neužtikrina efektyvaus darbo: nesudaro nepertraukiamo dirvos paruošimo proceso arba yra mažai veiksmingi.
[0005] Išradimo tikslas - sukurti veiksmingą ir patogų įranki, užtikrinantį efektyvų darbą.
[0006] Kauptuką sudaro peilis, laikiklis, apkaba ir kotas. Nauja tai, kad peilis yra penkiakampė plokštelė su keturiomis pjaunančiomis briaunomis, sulenkta per simetrijos ašį 160° kampu, penkiakampio viršūnės kampas yra lygus arba mažesnis negu 160°, penkiakampio viršūnėje gali būti išpjova. Peilio laikiklis pritvirtintas prie apkabos ir turi L formą, kampas tarp atšakų mažesnis negu 90°.

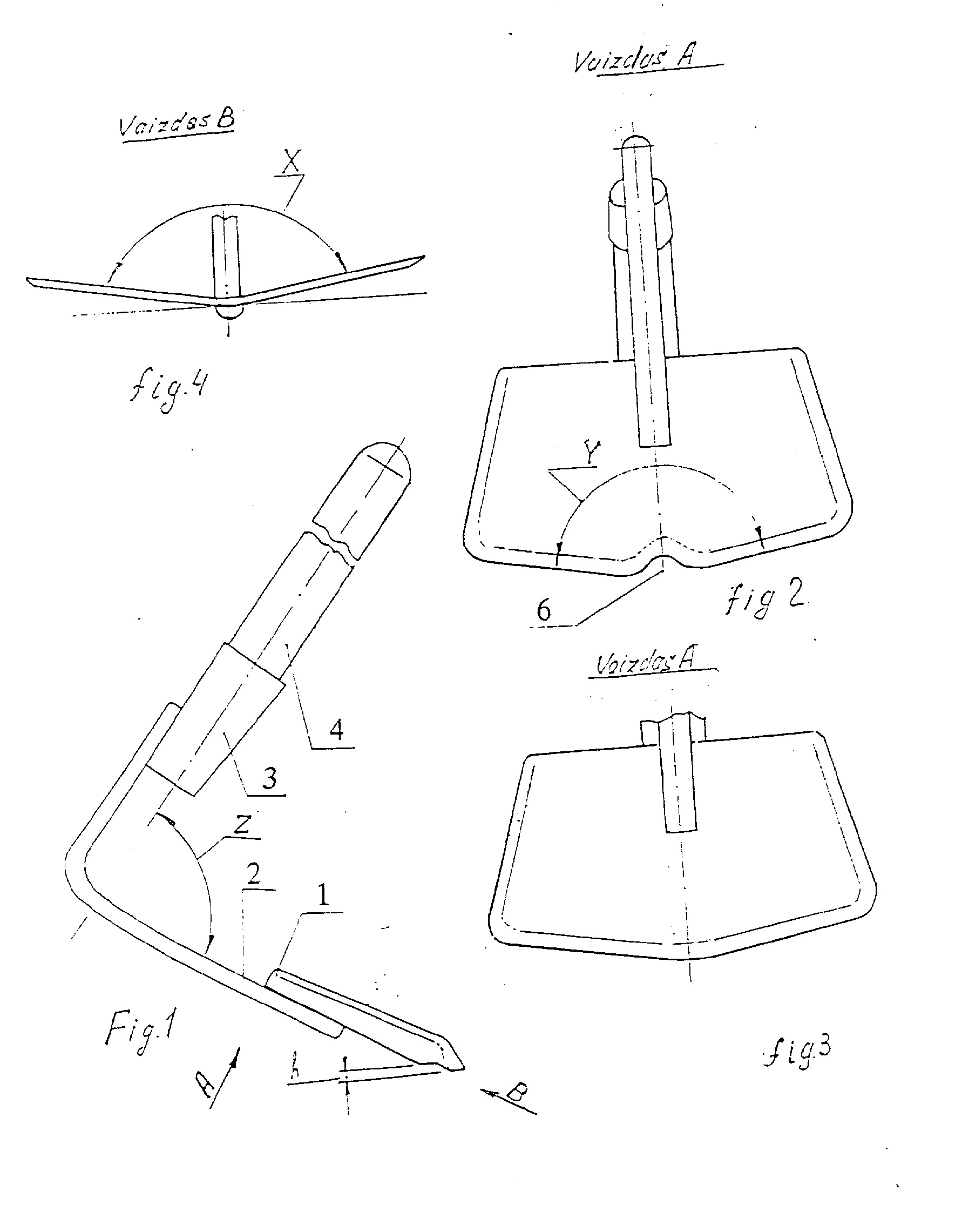

[0007] Išradimas paaiškinamas brėžiniais, kur Fig. 1 - siūlomo kauptuko šoninis vaizdas; Fig. 2 - peilio vaizdas A kryptimi Fig. 1, kai jame ištekinta išpjova; Fig. 3 - peilio vaizdas A kryptimi Fig. 1 be išpjovos; Fig. 4 - peilio vaizdas B kryptimi Fig. 1.
[0008] Kauptuką sudaro peilis 1, pritvirtintas ant vienos laikiklio 2 atšakos, prie antrosios laikiklio atšakos pritvirtinta apkaba 3 kauptuko kotui 4. Kauptuko peilis yra penkiakampė plokštelė su keturiomis pjaunančiomis briaunomis. Penkiakampio viršūnė turi kampą Y ir gali turėti ištekintą išpjovą 6 arba būti be išpjovos (Fig. 3). Išpjova 6 (Fig. 2) pjaunančiąją briauną pakelia į h (Fig. 1) lygį. Be to, penkiakampė plokštelė sulenkta per simetrijos kampu X. Kampas Z tarp peilio 1 laikiklio 2 atšakų yra mažesnis negu 90°.
[0009] Kauptuko peilio 1 kraštai (Fig. 4) palenkti kampu X = 160° ir judėdami grunte būna retesniuose viršutiniuose sluoksniuose (lyginant su centrine dalimi), tai sumažina dirbančiojo pastangas.
[0010] Kampas X leidžia pjauti žolę viena briauna, tokiu būdu kitos ilgiau neatbunka. Be to, kauptuko peilio briaunas lengva sukinėti.
[0011] Kampas X leidžia nepertraukiamai purenti žemę, ją pastoviai verčiant.
[0012] Kampas X leidžia atlikti kampinės briaunos smygio kampą mažesnį nei 90°.
[0013] Išpjova 6 (Fig. 2) pjaunančiąją briauną pakelia į h (Fig. 1) lygį, t.y. į retesnį dirvos sluoksnį, tai tai pat palengvina žemės purenimą.
[0014] Kampas Y < 160° (Fig. 2) ir kampas Z < 90° (Fig. 1) palengvina žemės purenimą.
[0015] Tokiu būdu, kauptuko peilio forma leidžia kultivuoti ir apkaupti, neatitraukiant kauptuko nuo žemės, be to, sumažina dirbančiojo pastangas.
[0016] Dirbant nepertraukiamu režimu, galima nukirsti žoles, purenti žemę tarpvagiuose: į žemę kampu įleidžiame dvi vidurines briaunas (Fig. 1), viena ranka tempiame ji į savo pusę, o kita spaudžiame gilyn.
[0017] Žemės purenimui kauptuko kairįjį kampą įleidžiame į gruntą. Kampas geriau apverčia žemę. Dirbantysis tuo tarpu, atsisukęs veidu arba nugara, dešine ranka laikydamas kotą 4 (Fig. 1), eina kitu tarpvagiu. Kaire ranka jis spaudžia kauptuką gilyn. Judėjimo greitis - 0,3 -1 m/s.
[0018] Normaliai dirbant naudojamos viena arba dvi briaunos. Šoninės briaunos labai tinka nukapoti žoles, augančias arti augalo (pvz.: kopūsto) arba pačioje vagoje tarp kitų augalų. Tam labai tinka ilgas laikiklis 2 ir tai, kad šoninės briaunos yra daug aštresnės už vidurines dėl to, kad rečiau naudojamos.
1. Kauptukas, turintis peilį, laikiklį ir kotą, besiskiriantis tuo, kad peilis yra penkiakampio formos su keturiomis simetriškai išdėstytomis pjaunančiomis briaunomis, sulenktas kampu X per simetrijos ašį.
2. Kauptukas pagal 1 punktą, besiskiriantis tuo, kad peilis tarp pjaunančiųjų briaunų turi išpjovą,
