[LT] Termoizoliacinė statybinė medžiaga įšarmintos ir sudrėkintos titnagžemingos žaliavos pagrindu gauta, susmulkinant kietus ir sumaišant visus žaliavų ingredientus, apdorojant žaliavų mišinį garais ir termiškai išpučiant gautus iš apdoroto garais žaliavų mišinio dispersinius ruošinius, skirta naudojimui kaip supiltinė termoizoliacija ir lengvų betonų užpildas (dispersiniu pavidalu), ir kaip pastatų ir statinių konstrukcijų elementai (plokščių arba blokų pavidalu). Siekiant keisti gautų produktų matmenis plačiame diapazone ir stabilizuoti mechaninį stiprumą ir mirklumą, medžiaga gauta, aušinant apdorotą garais žaliavų mišinį, kol jis pereina į trapią būseną ir skaldant (smulkinant) trapią masę prieš išpūtimą, gaunant ruošinius.
[EN] The disclosure relates to a thermally insulating building material based on alkalized and hydrated siliceous raw material and obtained by crushing solids and thoroughly mixing the raw ingredients, steaming the raw material mixture and thermally expanding the semi-finished blocks thus obtained. The material is intended for use as bulk thermal blanketing and as filling material for light concretes (in dispersed form) and as building elements, buildings and structures (in the form of slabs and blocks). In order to regulate the dimensions of the finished products over a wide rangew and stabilize mechanical strength and water absorbtion, the material is obtained by cooling the steamed raw material mixture until it becomes brittle and the brittle material is crushed before being expanded to form the semi-finished blocks.
[0001] Išradimas apima statybines medžiagas, kurių galutinė cheminė sudėtis nėra apibrėžta, gaunamas iš silikatinių uolienų, turinčių didelį (dažniausiai daugiau 70%, geriausiai daugiau 80 masės procentų) amorfinio silicio dioksido kiekį, jas termiškai apdorojant žemose temperatūrose.
[0002] - betonų, dažniausiai lengvų, užpildus, plokščių arba blokų pavidalu, kurie dažniausiai gali būti panaudoti kaip konstrukciniai elementai, geriausiai tinkami pastatų aptvarų konstrukcijoms.
[0003] Nurodytų tipų medžiagos yra masinės gamybos produkcija. Todėl šioms medžiagoms keliamas griežtėjančių sunkiai suderinamų reikalavimų kompleksas.
[0004] - kuo mažesne tūrio ("supiltinę") mase (dispersinėms dalelėms) arba tankiu (plokštėms ir blokams) bei
[0005] - atsparumui atmosferiniams poveikiams (ypač cikliniams poveikiams "užšaldymas-atšaldyma s"),
[0006] leistų inertinių ingredientų panaudojimą, modifikuojant mechanines ir/arba fizikošilumines savybes,
[0007] galėtų būti pagamintos bet kokių matmenų ir formų dispersinių dalelių arba blokų ir plokščių pavidalu ir jas galima būtų gaminti iš prieinamų medžiagų, kiek galima mažiausiomis lyginamosiomis energijos sąnaudomis ir labiausiai stabiliais kokybės rodikliais.
[0008] Atskirų, arba kai kurių reikalavimų įvykdymas dabartiniu metu įmanomas.
[0009] Iš tikrųjų, titnagžemingos žaliavos, dažnai naudojamos gaminant statybines termoizoliacines medžiagas, yra lengvai prieinamos [ MBaHeHKO B.H. - CrpOHTejibHLie MaTepuajiti h h3 aejmsi h3 KpeMHHcn>ix nopon. - KneB: "EYflHBEJIbHHK", 1978].
[0010] Prie tokių žaliavų dažniausiai priskiriami tiek gamtiniai titnagžemio mineralai, tokie kaip diatomitai, trepeliai, opokos, spongolitai, radioliaritai [ten pat, p. 5], tiek jų technogeniniai analogai.
[0011] Iš pastarųjų, labiausiai yra žinomas taip vadinamas "tirpus stiklas". Jis gaunamas, sulydant kvarcinio smėlio su soda arba su natrio sulfatu mišinį. Jis patenka j rinką kaip "silikatas-luitas", jeigu ataušinta visa lydalo masė, arba kaip "silikatas-granuliatas", jei lydalas buvo greitai ataušintas tekančiame vandenyje ir sutruko j palyginti mažus grūdelius [KpancaK XKMHHecKaa SHmaaionemDi - M.: H3jiaTejrbCTBO «CoBercKafl 3HiiHKJione, mi5i», t.4, 1965, p. 1037-1038).
[0012] Taip pat žinoma, kad statybinės termoizoliacines medžiagos, pasižyminčios palyginti maža tūrine mase (mažiau 1000 kg/m3 ) ir šilumos laidumu, paprastai charakterizuojamos tokiais gavimo būdo požymiais, kaip išsipučiančių terminio apdorojimo metu kompozicijų pagaminimas, ruošinių formavimas (dažniausiai formavimas gabalais ir, ypatingai, gumulų formavimas arba drėgnasis granuliavimas) ir gautojo pusfabrikačio išpūtimas, veikiant aukštoms (daugiau 800°C) temperatūroms.
[0013] Tokio tipo statybinių medžiagų pavyzdys yra akyti poringi užpildai, skirti daugiausia lengvųjų betonų gamybai, gaunami iš silikatinių uolienų, turinčių masės procentais 30-98 silicio dioksido, nedaugiau 20 - aluminio oksido, nedaugiau 25 - kalcio oksido ir eilę kitų ingredientų, skaldant tinkamą gamtinę žaliavą, deginant (dažniausiai besisukančiose krosnyse), esant temperatūroms intervale nuo 1080 °C iki 1380 °C ir aušinant produktą [ KHHra HBaHeHKO B.H.,' p. 49-58].
[0014] Tokioms medžiagoms būdingas pastebimas sutrūkinėjimas, sąlygojantis žymų mirklumą ir, atitinkamai, blogą atsparumą šalčiui, o degimas aukštose temperatūrose pasireiškia ekonomiškai nepriimtinomis lyginamosios energijos sąnaudomis.
[0015] Labiau priimtinos statybinės termoizoliacinės medžiagos, kurios gaminamos, deginant žemesnėse temperatūrose dirbtinai jšarmintas ir sudrėkintas titnagžemingas žaliavas.
[0016] Čia ir toliau terminas "įšarminta" reiškia tokią titnagžemingą žaliavą, kuri iš karto turėjo arba j kurią buvo įvestas šarminio metalo hidroksidas, geriausiai natrio šarmas, o terminas "sudrėkinta" reiškia kad vanduo buvo panaudotas, ruošiant žaliavų mišinį bent kaip ingredientas, reikalingas ruošinių formavimui.
[0017] Termoizoliacinių statybinių medžiagų nurodytų žaliavų pagrindu pavyzdžiais [ HBaHeHKO B.H., p. 102-103,98-99] gali būti lengvųjų betonų akyti užpildai (dirbtiniai "skalda" arba "smėlis") ir plokštinė termoizoliacinė medžiaga ("putstiklis").
[0018] Toks žaliavų mišinys (arba, tas pats - įkrova) turi (masės dalimis, kurios toliau sutrumpintai "m.d.") susmulkintą milteliais silikatinę uolieną (100), kurios grūdelių dydis yra iki 0,14 mm, šarminio metalo hidroksidą, t.y. natrio šarmą arba kalio šarmą (8-22), ir vandenį (18-38), o gamybos procesas apima nurodytų ingredientų dozavimą ir sumaišymą, ruošinių iš įkrovos formavimą ir jų deginimą, esant temperatūrai 1180 °C -1200 °C iki išsipūtimo.
[0019] Palyginant su aprašytu analogu, pasiekiamas nežymus lyginamųjų energijos sąnaudų sumažėjimas, tačiau sutrūkinėjimas ir, atitinkamai, didelis mirklumas ir blogas atsparumas šalčiui praktiškai išlieka tokiame pat lygyje.
[0020] Šitie rodikliai, atsižvelgiant į žinomą technikos lygį, yra žymiai geresni tokių statybinių termoizoliacinių medžiagų, kurių pagrindas yra anksčiau
[0021] paminėtas tirpus stiklas, įšarmintas pačiame gamybos procese 6-20% šarminių metalų hiuroksidais . Jis turi būti susmulkintas į miltelius ir sudrėkintas masės santykiu 9:1. Toliau, iš sudrėkintų miltelių formuoja ruošinius, apdoroja (iššutina) jas garų terpėje, turinčioje daugiau 50% perkaitintų vandens garų, kurių temperatūra 100°C - 200°C ir perteklinis slėgis daugiau 0,1 MPa. Toliau išgarintus ruošinius apdoroja termiškai (džiovina ir/arba išdegina) iki išpūtimo, aukščiau 100°C temperatūroje, o geriau virš 800°C [ JAV patentas Nr. 3,498,802].
[0022] Natrio arba kalio hidrosilikatų buvimas pradinėje žaliavoje labai palengvina ruošinių formavimą ir leidžia žymiai sumažinti lyginamąsias energijos sąnaudas jų terminiam apdorojimui.
[0023] Tačiau, naudojant nurodytas žaliavas sunku gauti mažos tūrinės masės ( mažiau 1000 kg/ m3) poringas ( akytas) medžiagas, esant temperatūroms žemiau 800°C.
[0024] Atitinkamai, ruošinių išpūtimas tokiose aukštose temperatūrose vyksta, iš esmės, dėl titnagžemio polimorfinių virsmų; kai, pirmiausia, išpurena produkto struktūrą ir blogina jo mechaninį stiprumą ir, antra, dėl paviršinių sluoksnių
[0025] { trūkinėjimo pasireiškia jau minėti nepageidautini efektai, tokie kaip padidėjęs mirklumas ir sumažėjęs atsparumas šalčiui. Kai kuriais atvejais produkto atsparumas yra tiek žemas, kad sunku jj transportuoti iš pagaminimo vietų iki vartotojų.
[0026] Žymiai padidinti statybinių termoizoliuojančių medžiagų stiprumą, sumažinti mirklumą ir lyginamąsias energijos sąnaudas, jas gaminant, pavyko pagal Ukrainos patentą Nr. 3802.
[0027] Tokio tipo statybinė termoizoliuojanti medžiaga, kurios pagrindas yra jšarmintos ir sudrėkintos titnagžemingos žaliavos ( turinčios nuo 1 iki 30 m. d. šarminio metalo hidroksido ir nuo 30 iki 125 m. d. vandens 100- ui m. d. aktyvios titnagžemingos medžiagos) gaunama, smulkinant kietuosius ir sumaišant visus žaliavų ingredientus, garais apdorojant žaliavų mišinį ( būtent, per 20- 60 min. prisotintų vandens garų terpėje, esant temperatūrai 80 °C - 100 °C), ir termiškai išpučiant ( pavyzdžiui, 150 °C - 660 °C temperatūroje) ruošinius, kurie gauti ( dažniausiai granuliavimo būdu) iš garais apdoroto mišinio. Šita medžiaga yra labiausiai artima siūlomąjai.
[0028] Tokia medžiaga, palyginus su anksčiau paminėtais analogais, turi mažiausią gamybos energijos imlumą ir, esant mažam ( mažiausiai 50, daugiausiai - 950 kg/ m3) bei lengvai reguliuojamam tankiui, turi, pirmiausia, priimtiną akytumą, kuriam' esant mirklumas blogiausiu atveju neviršija 32, 5 %, ir, antra, turi pakankamą mechaninį stiprumą.
[0029] Šie privalumai yra todėl, kad, žaliavų mišinį apdorojant garais, pasigamina klampi, lipni, gelio struktūrą turinti, lengvalydi fazė. Jos pagrindas yra šarminių metalų hidrosilikatai. Ši fazė beveik neskvarbi dujoms ir vandens garams žemame slėgyje, kuris būdingas, apdorojant garais esant nurodytoms temperatūroms, ir mažai skvarbi dujoms bei garams vykstant išpūtimui.
[0030] Šios fazės lengvalydumas leidžia sumažinti išpūtimo temperatūrą ir, atitinkamai, lyginamąsias energijos sąnaudas tikslinio produkto gamybai, o šios fazės lyginamoji dujų skvarba užtikrina priimtiną akytumą ir pakankamą stiprumą.
[0031] Tačiau pagamintos statybinės termoizoliacinės medžiagos kokybė yra nestabili. Išpūstų granulių stiprumas gniuždant svyruoja nuo 0,02 iki 12,5 MPa, o mirklumas -nuo 4% iki jau nurodytų 32,5% ribose. Be to, apibrėžtos medžiagos gamybos patirtis parodė, kad: bandant reguliuoti dispersinės medžiagos dalelių dydį, brokas dėl granulių agregacijos (sukibimo), formuojant bei išpučiant, pastebimas tuo dažniau, kuo mažesnis norimas vidutinis dalelių dydis, o
[0032] bandant gaminiams suteikti blokų ir plokščių formą, nežymus sutrūkinėjimas ir neuždarų porų ruošinių paviršiniuose sluoksniuose stoka tuo labiau apsunkina dujinių ingredientų pašalinimą išpučiant, kuo stambesni yra gaminiai, o viršijant kai kuriuos (įvairius skirtingoms žaliavų sudėtims) gabaritinius matmenis, gaunamas 100% brokas.
[0033] Pažymėti nepageidautini efektai pasireiškia dėl aukšto klampumo ir lipnumo, garais apdoroto žaliavų mišinio bei mišinio mažos dujinės skvarbos.
[0034] Šitų nepageidautinų efektų sumažinimo bandymai, papildomai įvedant nuo 1 iki 150 m.d. inertinio mineralinio užpildo, kuris nurodytomis apdorojimo garais sąlygomis nesuformuoja šarminių metalų hidrosilikatų, buvo ne ypač sėkmingi, stabilizuojant tikslinio produkto kokybę.
[0035] Išradimo tikslas - pakeičiant gamybos procesą, ir, jeigu norima, reguliuojant tarpinės įkrovos sudėtį, sukurti tokią statybinę termoizoliacinę. medžiagą, kuri leistų reguliuoti gautų produktų matmenis plačiame diapazone ir turėtų tuo pačiu metu stabilesnį mechaninį stiprumą ir mirklumą.
[0036] Tai pasiekiama, kai statybinė tennoizoliacinė medžiaga įšarmintos ir sudrėkintos titnagžemingos žaliavos pagrindu gaunama, skaldant kietus ir sumaišant visus žaliavų ingredientus, apdorojant garais žaliavų mišinį, formuojant ir vieną kartą termiškai išpučiant dispersinius ruošinius, sutinkamai su išradimu, gaunama, aušinant apdorotą garais žaliavų mišinį, kol jis pereina į trapią būseną ir skaldant trapiąją masę, siekiant gauti dispersinius ruošinius, galinčius atgauti plastiškumą kaitinant pakartotinai, o gauta medžiaga po išpūtimo pasižymi stiprumo riba gniuždant ne mažesne 0, 45 MPa ir mirklumu ne didesniu 22, 8 masės%.
[0037] Čia ir toliau žaliavų mišinio " apdorojimas garais" turi vieną iš dviejų beveik ekvivalentiškų reikšmių: arba tai įšarmintos ir bent dalinai iš anksto sudrėkintos titnagžemingos žaliavos apdorojimas vandens garais, kai žaliavos masė įkaitinama ir formuojasi hidrosilikatai; arba tai įšarmintos ir iš anksto pilnai sudrėkintos titnagžemingos žaliavos prisotinimas vandens garais, kai šiluma gaunama iš išorinio šilumos šaltinio.
[0038] Nurodyti techniniai rezultatai buvo nelauktai pasiekti pastebėto eksperimento metu efekto dėka. Būtent, po išgarinimo aušintos žaliavų masės skaldymo produktai, netekę lipnumo, antrą kartą įkaitinant iki išpūtimo temperatūros ( t. y. aukščiau 100°C, o geriau aukščiau 200°C) atgauna lipnumą lygyje, kuris yra žymiai mažesnis negu pradinis.
[0039] Todėl nereguliarių pagal formą ir matmenis dalelių konglomeratų formavimasis galimas tiktai sudarant sąlygas sulipimui, pavyzdžiui, kai yra išorinis suspaudimas arba masės išpūtimas.
[0040] Jeigu išpūtimą atlikti maišant, pavyzdžiui, laisvai perpilant arba kratant gautus ruošinius, kurie gauti skaldant, tai konglomeratų formavimas yra praktiškai neįmanomas. Todėl, tinkamai parenkant skaldymo priemones ir režimus, galima gauti dispersinį tikslinį produktą, kurio matmenų diapazonas yra platus - nuo " smėlio" iki " skaldos", ir galima žymiai stabilizuoti mechaninį stiprumą ir dalelių mirklumą.
[0041] Papildomai reikia pažymėti, kad: •
[0042] pirma, skaldytas pusfabrikatis tinka ilgalaikiam ( mažiausiai iki vieno mėnesio) saugojimui, kurio metu nesulimpa ir neprarandama savybė išsipūsti;
[0043] antra, nefrakcionuotas ( toks labiau tinka) pagal granulometrinę sudėtį skaldytas pusfabrikatis gali būti panaudotas, gaminant plokštes ir blokus, kurie tinkami aptveriančių pastatų konstrukcijų detalėms.
[0044] Pirmasis papildomas skirtumas yra tame, kad ruošiniai, skirti išsipūtimui gaunami iš suskaldytos trapios masės, frakcionuojant pagal granulometrinę sudėtį. Dispersinė statybinė termoizoliacinė medžiaga iš tokių ruošinių nereikalauja papildomo frakcionavimo po išpūtimo, kas (palyginus su keramzito gamyba) labai palengvina pilstomų, šilumą izoliuojančių medžiagų gavimą ir lengvųjų betonų užpildų su iš anksto užduotais tankiu ir šilumos laidumu gamybą.
[0045] Antrasis papildomas skirtumas yra tame, kad į suskaldytą trapią masę prieš ruošinių, skirtų išpūtimui, gavimą įvestas dispersinis, geriausiai akytas, užpildas, o paruošta medžiaga po išpūtimo yra plokščių arba blokų pavidalo, kurių tankis neviršija 520 kg/m3, gniuždimo stiprumo riba ne mažiau 1,45 MPa, o mirklumas ne didesnis 22,6%.
[0046] Čia kaip dispersiniai užpildai gali būti panaudoti (dalelių su numatytais
[0047] natūralios (pemzos, tufo, kriauklainio ir kt. tipo) ir dirbtinės (keramzito, perlitinės skaldos, išpūsto vermikulito, šlakinės pemzos, agloporito ir pan. tipo) akytos medžiagos bei
[0048] kai kurios kietos medžiagos, daugiausia įvairių gamybų atliekos,
[0049] pavyzdžiui: popierių pramonės, odų pramonės ir linų perdirbimo pramonės.
[0050] Tokia pirmenybė teikiama todėl, kad, termiškai apdorojant ruošinius, skaldyto pusfabrikačio dalelių išsipūtimas vyksta erdvėje tarp grūdelių dispersinio užpildo, nesusidarant ištisiniams paviršiniams, neskvarbiems garams ir dujoms, sluoksniams, kurių šilumos laidumas mažas.
[0051] Tuomet įprastu šios srities specialistui tarpinių įkrovų sudėčių ir terminio apdorojimo režimų sudėčių parinkimu pavyksta (žymiai sumažinant lyginamąsias - energijos sąnaudas) pasiekti įkrovos konsolidacijos į plokštes arba blokus, kurių stabilūs matmenys ir forma, ir kurie taip gerai atitinka užduotus matmenis, kad praktiškai nereikalauja papildomo mechaninio apdirbimo.
[0052] Toliau išradimo esmė paaiškinama konkrečiais nurodytos statybinės termoizoliacinės medžiagos sudėčių pavyzdžiais, aprašomi gamybos būdai ir bandymų rezultatai su nuorodomis į lenteles.

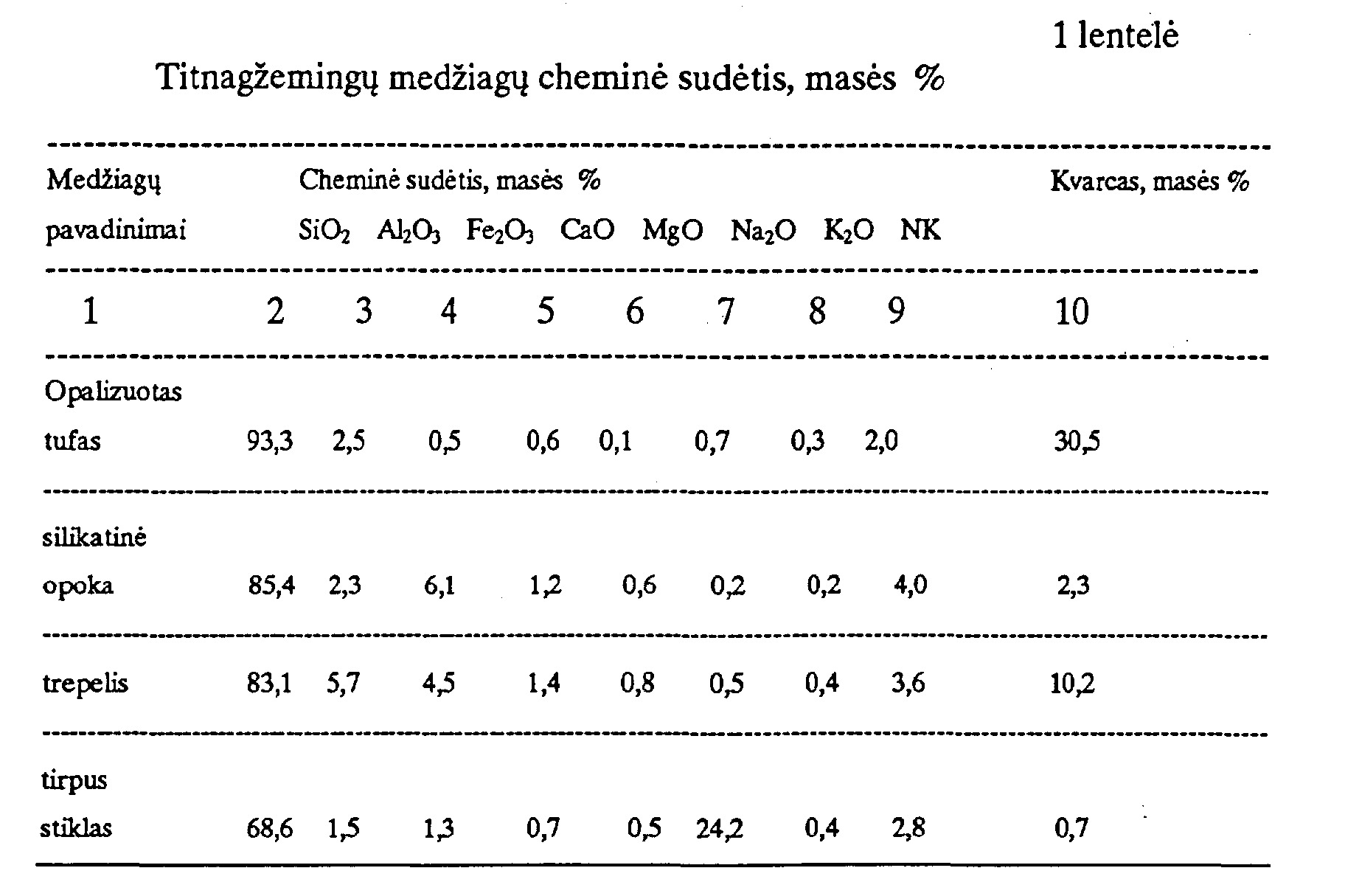

[0053] Titnagžemingos medžiagos, panaudotos išradybinės idėjos realizavimo pavyzdžiuose ir jų cheminė sudėtis nurodyti 1 lentelėje.
[0054] a) sutrumpinimas "NK" reiškia "nuostoliai kaitinant" ir apibūdina organinių priemaišų arba kristalohidratuose esančio vandens mineraluose buvimą. b) 10 stulpelyje nurodytas kvarco kiekis , t.y. kristalinio silicio dioksido kiekis, charakterizuoja jo dalį bendrajame titnagžemio kiekyje (2 stulpelis).
[0055] Bandymuose buvo naudojamas 40% natrio hidroksido tirpalas vandenyje.
[0056] Siūlomos statybinės termoizoliacinės medžiagos gamybos būdas, bendrai numato: titnagžemingų medžiagų susmulkinimą iki tol, kol dalelių vidutiniai matmenys atitiks 1,0-2,5 mm ribas;
[0057] - šarminio metalo hidroksido (natrio hidroksido) ir vandens (arba tirpalo, mažiausiai 40% kaustinės sodos); įšarminimą ir sudrėkinimą titnagžemingos medžiagos, sumaišant su šarminio metalo hidroksidu ir vandeniu (arba su tokio hidroksido vandens tirpalu);gautojo mišinio apdorojimą garais, kol susidarys hidrosilikatai, kai slėgis lygus atmosferiniam (jeigu reikia papildomai maišant) bei temperatūra, geriausiai 75°C - 90°C, jskaitant apdorojimą: - prisotintais vandens garais, jeigu titnagžeminga žaliava buvo tik dalinai sudrėkinta, ruošiant mišinį, arba - kaitinant pilnai sudrėkintą mišinj išoriniu šilumos šaltiniu kol visa masė prisisotins vandens garais;
[0058] garais apdoroto mišinio aušinimą iki kambario temperatūros (18-25°C) arba žemesnės, kuris trunka kol mišinys pereina j trapią būseną;
[0059] trapios masės skaldymą arba smulkinimą;
[0060] gautojo pusfabrikačio klasifikaciją pagal granulometrinę sudėtį (jei reikia);
[0061] tarpinės įkrovos paruošimą, sumaišant reikiamomis proporcijomis skaldytą pusfabrikatį su norimo stambumo akytais užpildais ir ruošinių formavimą (pavyzdžiui, pilant mišinį į išardomas formas) tolimesniam terminiam apdorojimui (jeigu siūloma medžiaga bus pagaminta plokščių arba blokų pavidalu);
[0062] - esant temperatūrai, geriausiai nuo 200 °C iki 250°C, išlaikant geriausiai 25-35 min, kai ruošiama dispersinė medžiaga, arba - esant temperatūrai, geriausiai nuo 250°C iki 450°C, išlaikant geriausiai 2,5 - 6 vai., gaminant medžiagą plokščių arba blokų pavidalu.
[0063] Kai kuriais atvfcjais (ypač naudojant smulkias - "smėlio" tipo - skaldyto
[0064] pusfabrikačio frakcijas) į tarpinę įkrovą gali būti įvestas nedidelis vandens kiekis, kurio pakaktų formų užpildymo palengvinimui bei plokščių ir blokų ruošinių paviršiaus išlyginimui prieš išpučiant. Specialistui akivaizdu, kad tokiems tikslams

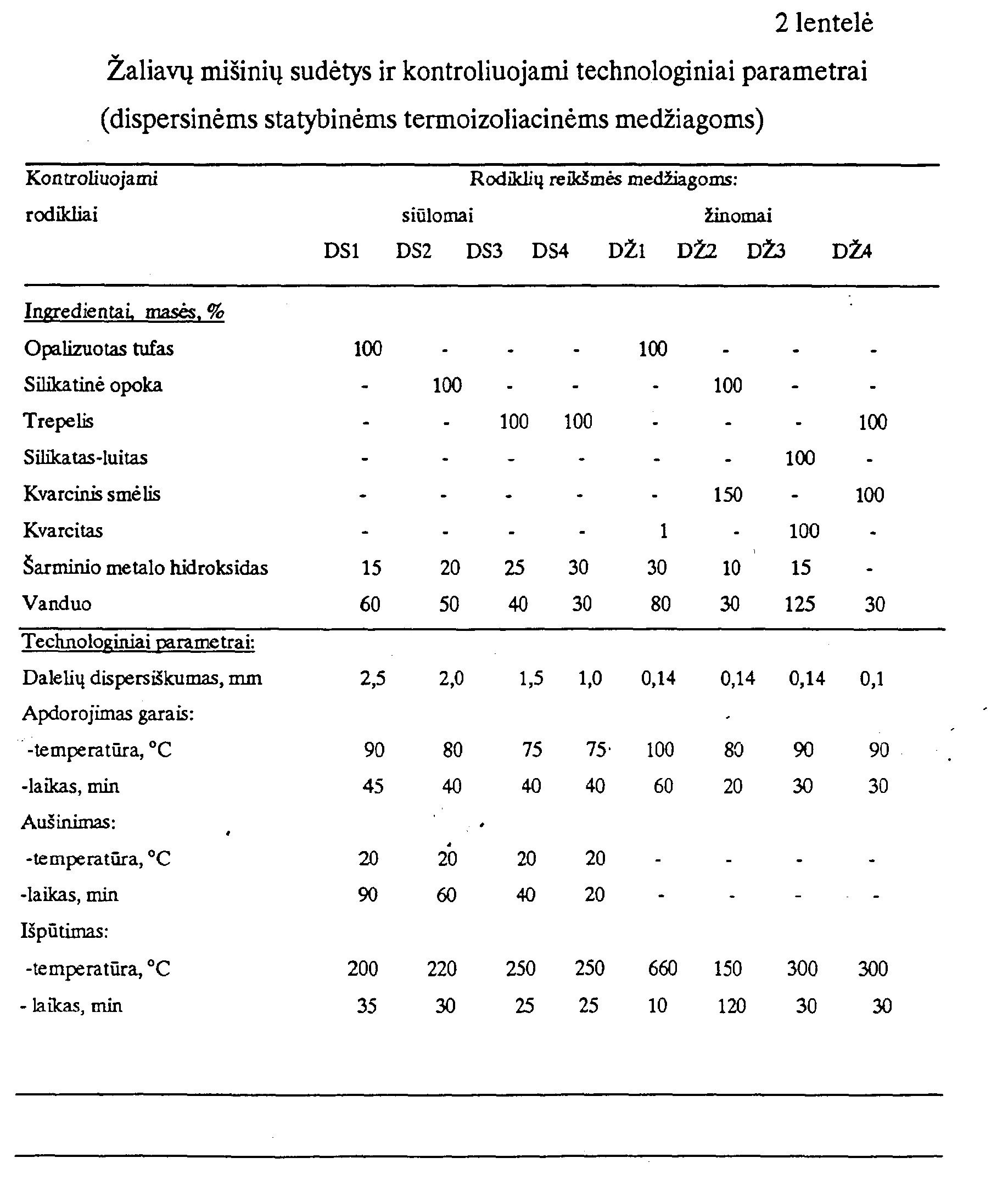

[0065] dispersinės medžiagos, kurių grūdeliai buvo iki 5 mm, nuo 5 iki 10 mm ir nuo 10 iki 20 mm;

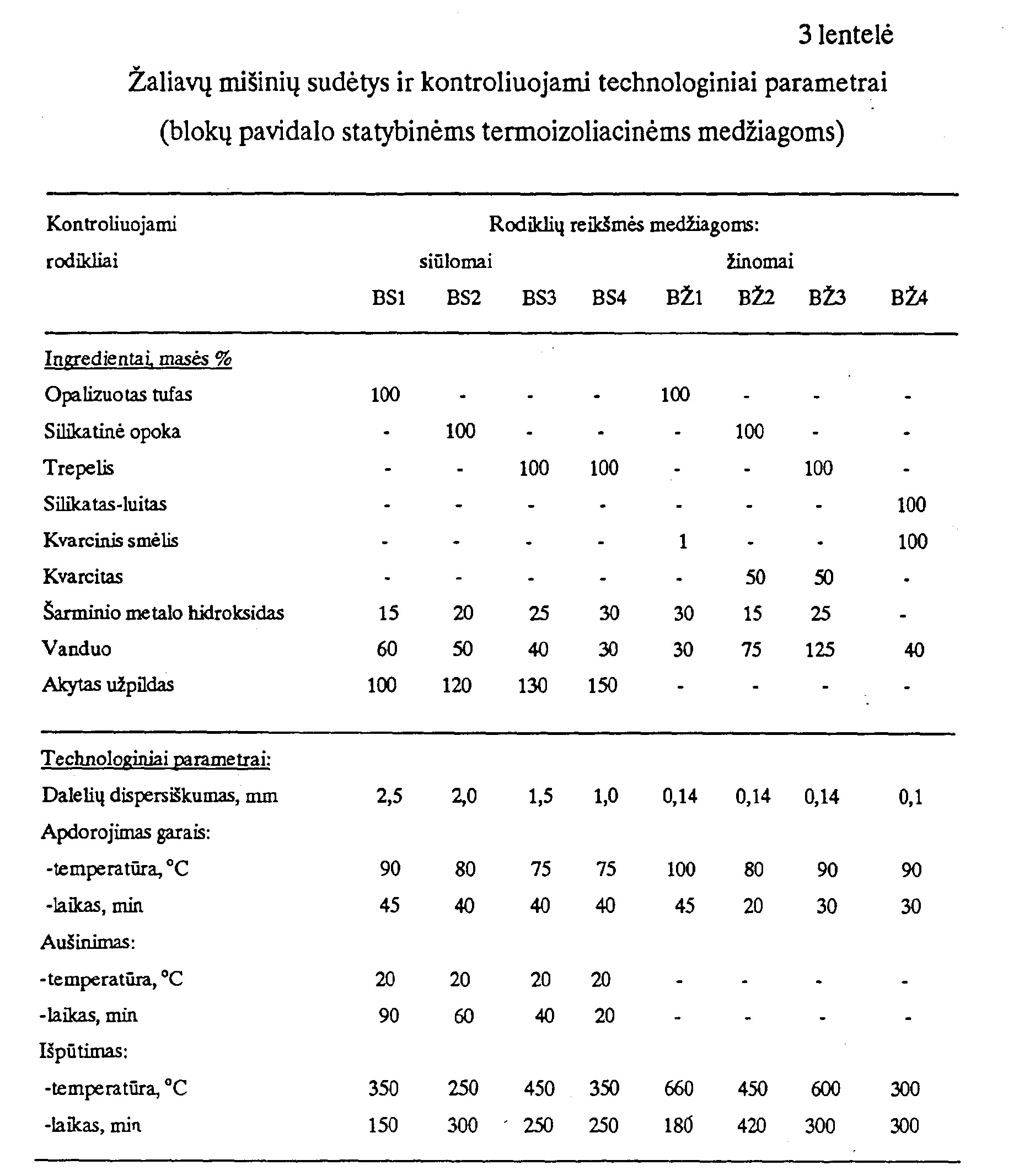

[0066] medžiagos plokščių arba blokų pavidalu - kubiniai modeliniai pavyzdžiai, kurių briaunos ilgis 100,200 ir 400 mm.
[0067] Palyginimui buvo pagaminti tokių pat formų ir matmenų statybinės termoizoliacinės medžiagos pavyzdžiai pagal Ukrainos patentą 3802.
[0068] Panaudotų eksperimentuose žaliavų medžiagų konkrečios sudėtys bei kontroliuojami technologiniai parametrai nurodyti 2-oje ir 3-oje lentelėse.
[0069] Pastaba: akytu užpildu buvo panaudota anksčiau paruošta siūloma dispersinė termoizoliacinė statybinė medžiaga, kurios dispersiškumas 5-15 mm ir įpylimo tankis apie 200 kg/m3.
[0070] Siūlomos ir žinomos termoizoliacinės statybinės medžiagos pavyzdžiams buvo nustatyti:
[0071] - įpylimo tankis, kg/m3; - stiprumo riba, suspaudžiant cilindre, MPa; - mirklumas, masės %;
[0072] - tankis, kg/m3; - stiprumo riba gniuždant, MPa; - mirklumas, masės %;
[0073] Tankį bei pylimo tankį, stiprumo ribą gniuždant ir mirklumą visais atvejais nustatinėjo šios technikos srities specialistams žinomų metodų pagalba.
[0074] Broko dėl dalelių agregacijos kiekį, gaminant dispersines medžiagas, nustatinėjo kaip dalį dalelių, viršijančių užduotą vidutinį matmenį bendroje produkto masėje.
[0075] Broko dėl kavernų kiekį, gaminant blokų medžiagas, nustatinėjo kaip pavyzdžių su žymiomis tuštumomis dalį bendrame pagamintų pavyzdžių kiekyje, kuris kiekvienoje partijoje sudarė 100 vienetų.

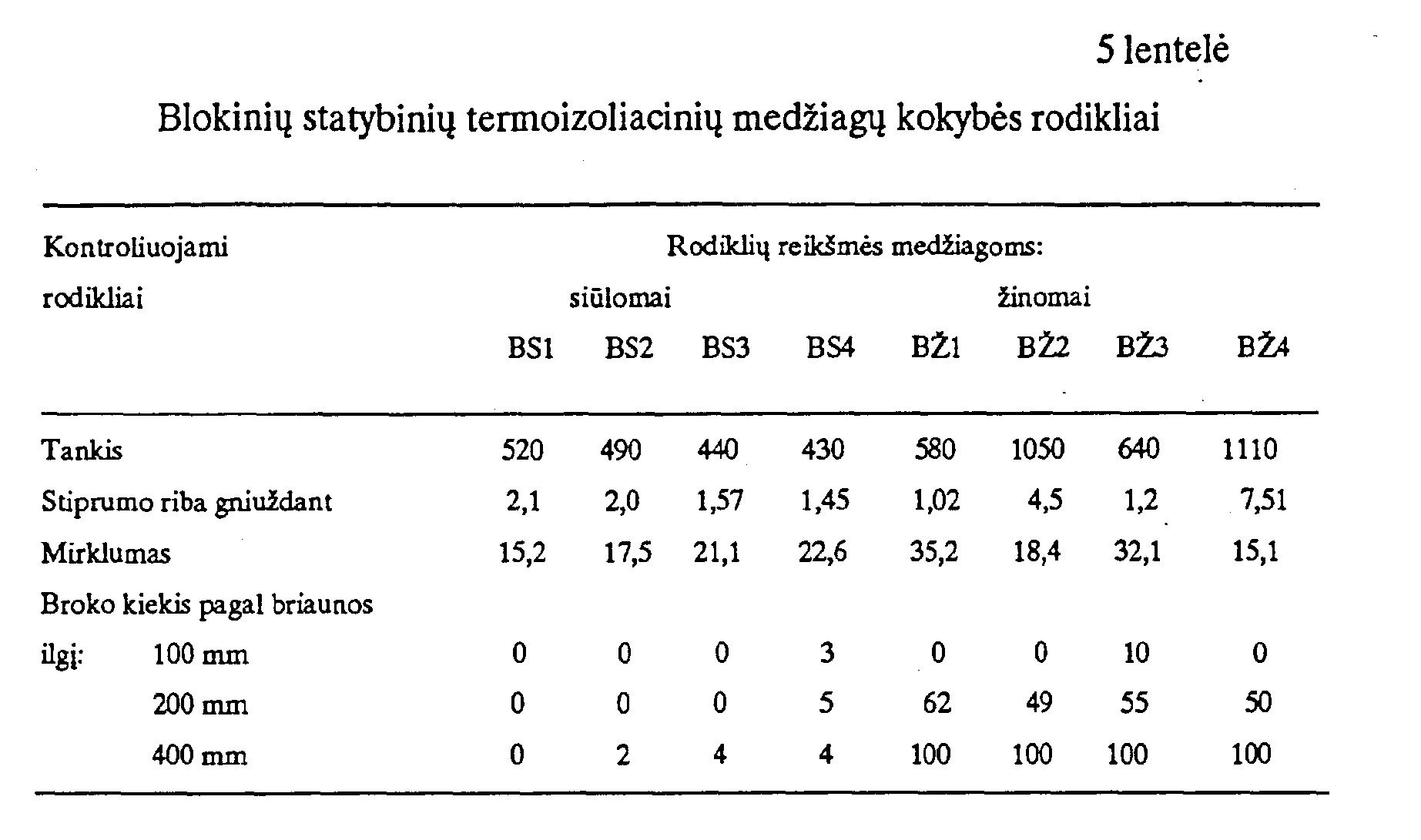

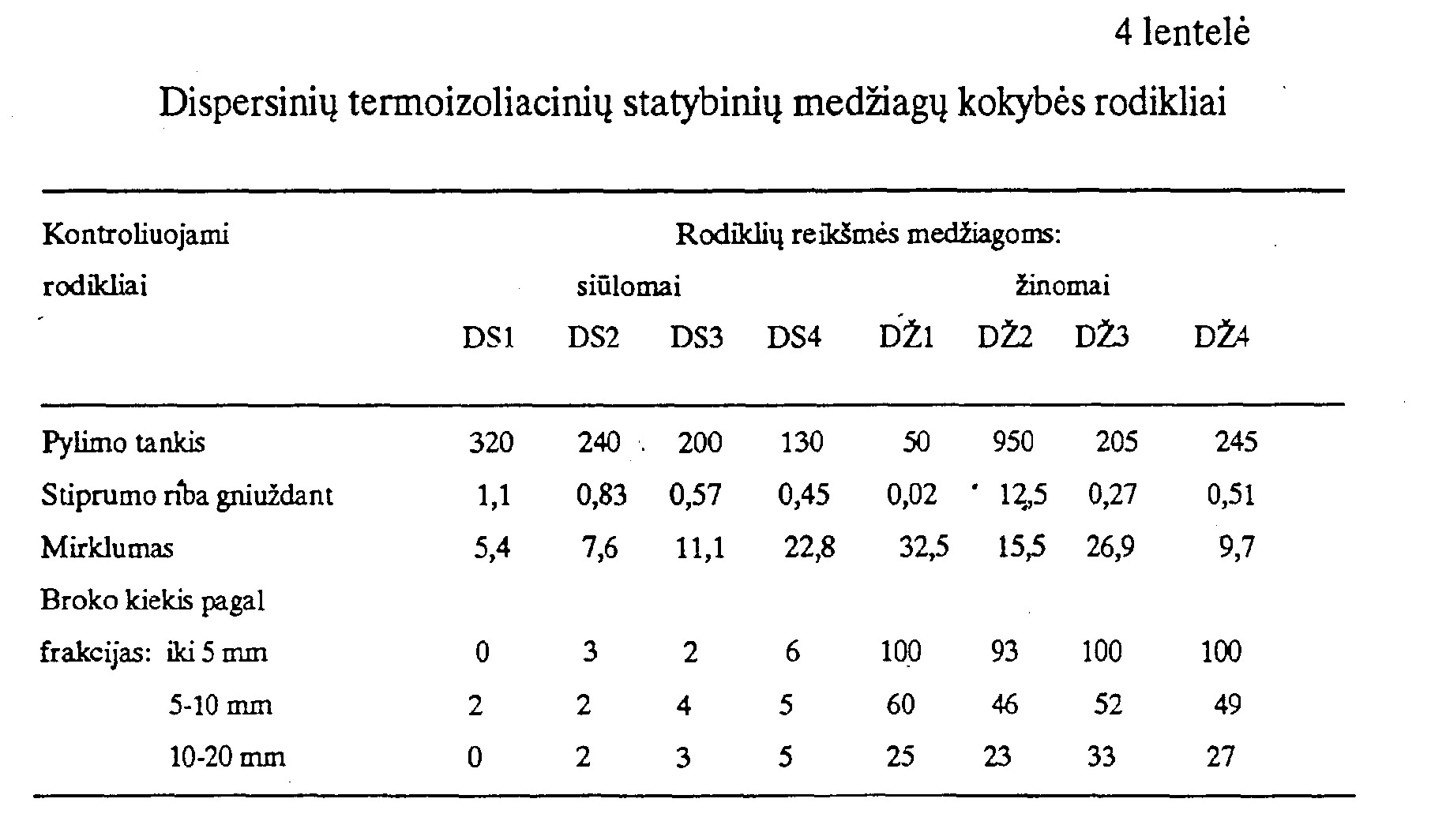

[0076] Bandymų rezultatai atvaizduoti 4-oje ir 5-oje lentelėse atitinkamai dispersinėms ir blokinėms medžiagoms. Matavimo vienetai lentelėse nenurodyti, todėl kad atitinka ankstesnius.
[0077] siūlomų dispersinių termoizoliacinių statybinių medžiagų pylimo tankis ne tik yra žymiai stabilesnis negu žinomų analogų, bet ir gali būti reguliuojamas, keičiant ingredientų koncentracijų sąntykj žaliavų mišiniuose;
[0078] analogiškai, siūlomų medžiagų stiprumo riba gniuždant ir mirklumas yra stabilesni, ir juos galima reguliuoti, be to šie siūlomų medžiagų rodikliai, kai pylimo tankis artimas žinomų medžiagų tankiui, yra labiau priimtini;
[0079] ir, pagaliau, siūlomų medžiagų broko dėl agregacijos kiekis ne tik daugiau negu 10-20-30 kartų mažesnis, palyginus su žinomomis medžiagomis, bet ir praktiškai nepriklauso nuo dispersiškumo.
[0080] Papildomai reikia pažymėti, kad siūlomų medžiagų nurodytų kokybės rodiklių reikšmių diapazonai, kurie nėra apriboti pateiktais duomenimis, labiau tinka vartotojams.
[0081] siūlomų blokinių termoizoliacinių statybinių medžiagų (kaip ir dispersinių) tankis yra stabilesnis negu žinomų analogų, ir taip pat gali būti reguliuojamas, keičiant ingredientų koncentracijų sąntykj žaliavų mišiniuose;
[0082] analogiškai, blokinių siūlomų medžiagų ( kaip ir dispersinių) stiprumo riba gniuždant bei mirklumas yra stabilesni ir gali būti reguliuojami (šie siūlomų medžiagų rodikliai yra labiau priimtini, kai tankio reikšmės yra artimos žinomų medžiagų tankiams);
[0083] ir, pagaliau, siūlomų medžiagų broko dėl kavernų kiekis ne tik žemas, bet ir mažai priklauso nuo blokų arba plokščių matmenų, kai žinomų medžiagų broko kiekis, esant briaunai ilgesnei negu 100 mm tampa praktiškai nepiimtinu.
[0084] Papildomai reikia pažymėti, kad siūlomų blokinių medžiagų viršutinė tankio riba, naudojant siūlomas dispersines medžiagas kaip akytą užpildą, yra mažesnė, lyginant su žinomų tos pačios klasės medžiagų apatine tankio riba, nesikeičiant mirklumui ir stiprumui.
1. Termoizoliacinė statybinė medžiaga įšarmintos ir sudrėkintos titnagžemingos žaliavos pagrindu, gauta susmulkinant kietus ir sumaišant visus žaliavų ingredientus, apdorojant žaliavų mišinį garais ir vieną kartą termiškai išpučiant gautus iš apdoroto garais žaliavų mišinio dispersinius ruošinius, besiskirianti tuo, kad medžiaga gauta, aušinant garais apdorotą lipnų žaliavų mišinį kol jis pereina į trapią būseną ir skaldant trapią masę, siekiant gauti dispersinius ruošinius, galinčius atgauti plastiškumą, juos pakartotinai kaitinant vieną kartą, ir, po išpūtimo gaunant medžiagą, kurios stiprumas gniuždant yra bent 0, 45 MPa ir mirklumas ne didesnis 22, 8 masės %.
2. Termoizoliacinė statybinė medžiaga pagal 1 punktą, besiskirianti tuo, kad ruošiniai išpūtimui gauti iš suskaldytos trapios masės, ją frakcionuojant pagal granulometrinę sudėtį.
3. Termoizoliacinė statybinė medžiaga pagal 1 punktą, besiskirianti tuo, kad, prieš gaunant ruošinius išpūtimui, į suskaldytą trapią masę pridėtas dispersinis, geriausiai akytas, užpildas, ir gauta medžiaga po išpūtimo yra plokščių arba blokų pavidalu, kurių tankis neviršija 520 kg/ m3, stiprumo gniuždant riba ne mažesnė 1, 45 MPa, o mirklumas ne didesnis 22, 6 masės %.
