[LT] Formos pagrindas gelžbetonio elementų gamybai turi formos rėmą (8), kuris driekiasi tarp pagrindo galų. Tempimo galvutės sumontuotos pagrindo galose ir skirtos armuotų lynų arba strypų (10), besidriekiančių formos tuštumoje, įtempimui. Formos rėmas (8) turi išilgai besidriekiančius sijos elementus (4), kurie amortizuoja slėgio jėgas, veikiančias kaip kontraslėgio jėgos, kilusios iš įtempimo jėgų,sukeltų tempimo galvutėmis, kai strypai tempiami. Šiais sijos elementais yra ilgos sijos (4), pvz., stačiakampio profilio strypai, kurie apsupti nenutrūkstamai arba nutrūkstamai besitęsiančios movos elementais (5). Jais sijos (4) apsaugotos nuo šoninio išlinkimo arba lūžimo nuo slėgio jėgų, įtempimo sukeltų strypuose (10). Movos elementai (5) pritvirtinami inkaravimo įtaisais (14), kurie sukabintipo jais esančiame paviršiuje. Nailono sluoksnis arba danga išdėstomi taip, pvz., tarp sijų (4) ir movos elementų, kad palengvintų abipusį judėjimą tarp sijų ir movos elementų. Alternatyviai, šiuo tikslu gali būti naudojami ratukai arba velenėliai.
[EN] A mould bed for fabricating pre-stressed concrete elements has a mould frame (8) that extends between the ends of the bed. Tensioning heads are mounted at the bed ends for tensioning reinforcement ropes or lines (10) extending in the mould cavity. The mould frame (8) includes longitudinally extending beam elements (4) that take up pressure forces which constitute counter-pressure forces that are generated by the tension forces that are taken up by the tensioning heads when tensioning the ropes. These beam elements have the form of long bars (4), e.g. bars of rectangular profiles, that are surrounded by continuously or discontinuously extending sleeve elements (5). The bars (4) are therewith prevented from buckling or breaking sideways as a result of the pressure forces generated by the tension in the ropes (10). The sleeve elements (5) are stiffened by means of anchoring devices (14) that engage in the underlying surface. A layer or coating of nylon for instance is applied between the bars (4) and the sleeve elements so as to facilitate relative movement between the bars and the sleeve elements. Alternatively, wheels or rollers maybe used to this end.
[0001] Šis išradimas susijęs su formos pagrindu gelžbetonio elementų gamybai, tiksliau, su formos pagrindu, apibrėžtu pirmajame apibrėžties punkte.
[0002] SE-A-7705021 ir SE-A-7812505 (abu A-Betong vardu) ir US-A-4,201,711 (Thomsen ir kitų) ir US-A-4,290,991 (Thim) aprašo formų pagrindų pavyzdžius ilgų gelžbetonio elementų, dažniausiai viršijančių 100 m, kurie po to supjaustomi į trumpesnius elementus, kad būtų gauti pabėgiai, gamybai.
[0003] Didelė armuotų strypų arba lynų įtempimo jėga iš dalies sukeliama inkaruojant tempimo galvutes formos galuose, nors visas formos pagrindo rėmas bus taip pat veikiamas spaudimo jėgų, kurios veikia išilgai visą formos ilgį.
[0004] Dėl tempimo, sukėlusio šias slėgio įtempimo jėgas, iki šiol žinomi pagrindai turi tėjines arba dvitėjines sijas, kurios sudaro santykiškai didelę ir nepatogią rėminę konstrukciją, ir, priešingai, sunku padaryti priėjimą prie viso formos pagrindo, kuriame išdėstomi skirtingi elementai, būsiantys {betonuoti į gelžbetonio elementus.
[0005] Papildomai prie aukščiau paminėtų publikacijų, gali būti padaryta nuoroda j Vokietijos patento aprašymą 223 011 (Carl Drahn), kuriame aprašytas formos pagrindas, kuris apribojamas išilgai nukreiptais sijų elementais su trikampę armatūrą.
[0006] DE-A-2 303 487 (Eduard Seidner Maschinenfabrik) aprašytas plieninis rėmas strypinių gelžbetonio elementų gamybai, kuriame įtempti elementai nukreipti išilgai formos su tikslu išlaikyti armuotus strypus, kai jie tempiami. Šie įtempti elementai turi apvalių sijų formą, yra sutvirtinami atramomis, kurios nukreiptos stačiais kampais nuo formos, ir turi apvalias sijas priimančias angas. Šių atramų dalys išdėstytos palyginti toli pavieniui palei formos pagrindą. Nėra tikra, kad šios atramų dalys galės apsaugoti apvalias slėgimą amortizuojančias sijas nuo išlinkimo arba lūžimo, kai jos veikiamos šoninėmis jėgomis, ypač, kai armuoti lynai arba strypai labai įtempti.
[0007] Vienas šio išradimo tikslas yra pateikti plonesnj ir pigesnį sumažinto įtempimo formos rėmą, pašalinant aukščiau minėtus ir kitus trūkumus, susijusius su žinomais formos pagrindais.
[0008] Kitas šio išradimo tikslas yra pateikti sumažinto įtempimo formos pagrindą, prie kurio galima būtų lengviau prieiti, negu prie žinomų formų pagrindų, t.y. formos pagrindas, kuriame išdėstomi skirtingi elementai ir įtaisai, būsiantys (betonuoti gelžbetonio elementuose, galėtų būti lengviau išdėstyti ant pagrindo.
[0009] Išradimo esmė
[0010] Šie ir kiti tikslai įvykdyti siūlomame formos pagrinde, jis turi charakteringų požymių visumą toliau apibūdintame pirmame apibrėžties punkte.
[0011] Kadangi siūlomame pagrinde įtempimų sumažinimui naudojami ilgi strypai arba sijos nesudėtingų profilių, pvz., stačiakampių arba apvalių, be anksčiau minėtų tėjinių arba dvitėjinių sijų, ir kadangi movos elementai apsaugo strypus nuo sulinkimo arba įstrižo lūžimo nuo minėto slėgio, gaunamas plonesnis ir pigesnis formos rėmas.
[0012] Formos rėmo matmenų sumažinimas palyginus su žinomais formų rėmais lengviau prieiti, pavyzdžiui, rankiniu būdu išdėstant skirtingų rūšių įtaisus ir elementus, kurie turi būti įbetonuoti gelžbetonio elementuose.
[0013] Patys movos elementai yra tinkamai tvirtinami prie inkaravimo įtaisų, kurie suspaudžiami po jais esančiame atraminiame paviršiuje, pvz., betono grindyse.
[0014] Tarp strypų ir movos elementų gali būti išdėstytos priemonės, kurios palengvina atitinkamą judėjimą tarp jų. Priemones gali, pavyzdžiui, sudaryti sluoksnis mažos trinties medžiagos, pvz., nailono arba teflono, pritaikytas strypams ir/arba movos elementams.
[0015] Movos elementai gali tęstis nenutrūkstamai arba nutrūkstamai išilgai formos pagrindo. Kai movos elementai yra nutrūkstami, tarpuose tarp abipusiai gretimų movos elementų gali būti išdėstyti vienas arba keli rateliai arba velenėliai, kad paremtų įtempimo amortizavimo siją.
[0016] Movos elementams praktiškai nereikia ankštai apkabinti nesudėtingus strypus, kurie tvirtinami nuo sulinkimo arba lūžimo. Nors movos gali lengvai apsupti sijas, tačiau pateikiami atvejai, kai tarpuose tarp movų naudojami tarpikliai.
[0017] Šiuo perdirbimu suteikiamas vienas ypatingas privalumas, kad, jei reikia, movos elementai gali sudaryti vientisą dalį su formos pagrindu ir dėl šios priežasties gali turėti palyginus didelius matmenis, kai, pavyzdžiui, betoniniai elementai, kurie turi būti pagaminti formoje, turi didelius matmenis. Iš kitos pusės, įtempimą amortizuojančioms sijomsnereikia turėti atitinkamai didelius matmenis.
[0018] Septintas apibrėžties punktas aprašo įtaisą tempimo galvučių inkaravimui kraštutiniais atvejais, kuris pritaikytas suveikti, jei tempimo sumažinimo sistema sulūžtų dėl kažkokių priežasčių arba dėl kitų dalykų. Lūžimas gali pasitaikyti, pavyzdžiui, jei sunkvežimis pervažiuos per sijos elementus, apsuptus movos elementais, ant formos pagrindo taip, kad sulenks arba sulaužys elementus.
[0019] Taigi, kad papildomi charakteringi išradimo požymiai ir privalumai būtų labiau aiškūs, siūlomas formos pagrindas dabar aprašomas smulkiau su nuorodomis j tinkamesnius įgyvendinimo variantus ir taip pat su nuorodomis į pridėtus brėžinius.

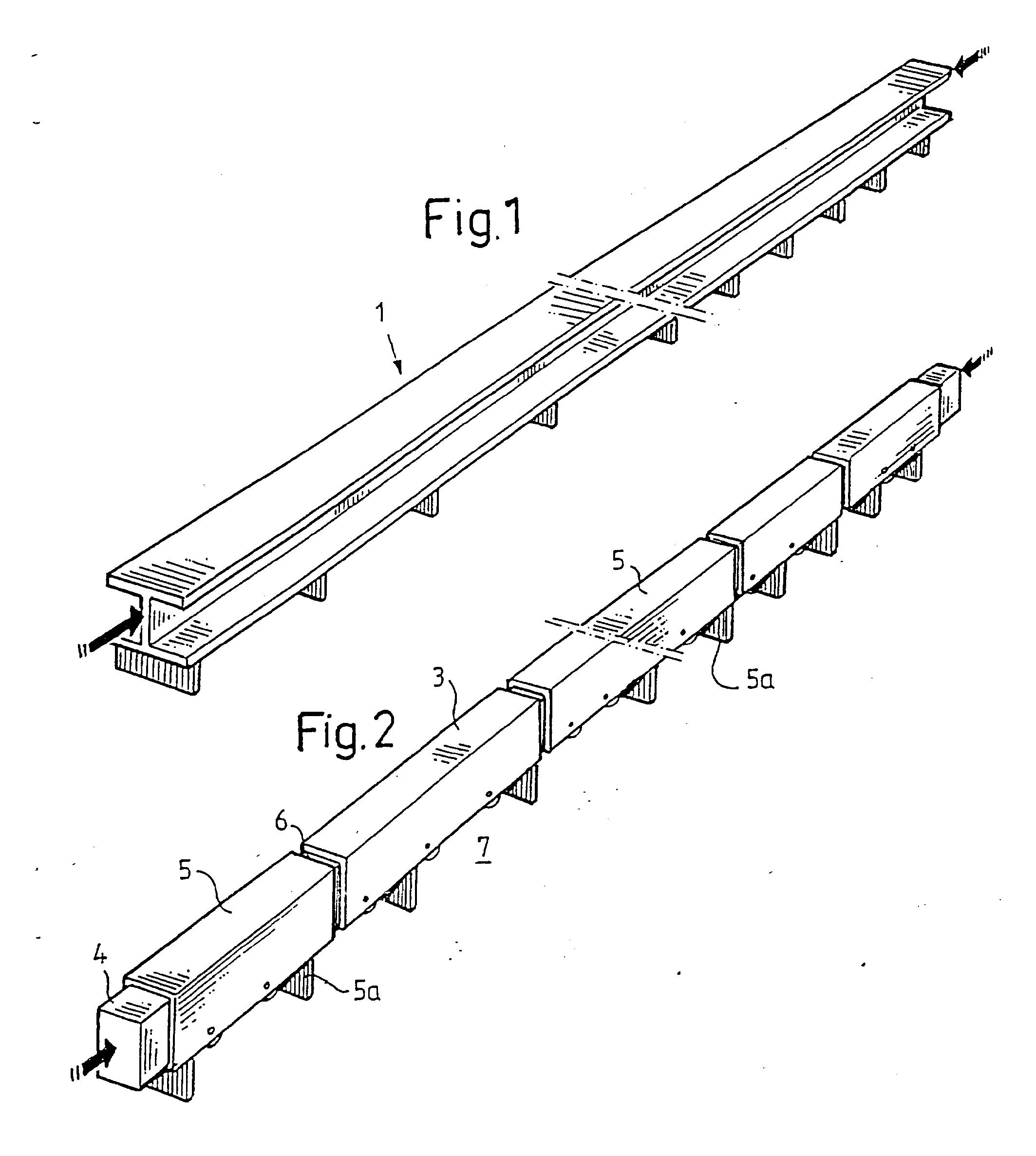

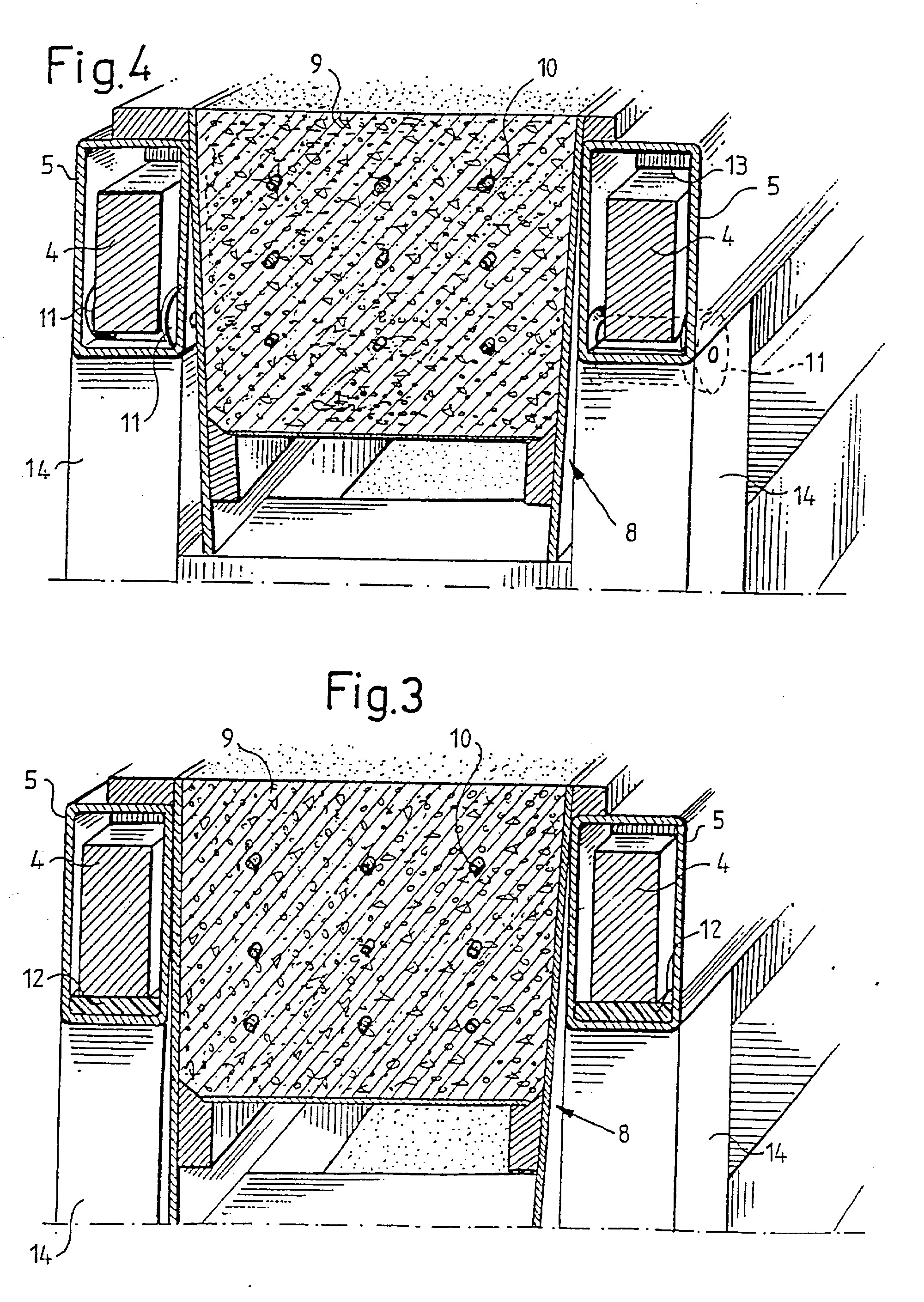

[0020] Fig. 1 yra tėjinės arba dvitėjinės sijos, numatomos naudoti formos pagrinde betoninių elementų pagal žinomą technikos lygį gaminimui, perspektyvinis vaizdas. Fig. 2 yra įtempto strypo arba sijos, skirtos siūlomam formos pagrindui ir apsuptos nutrūkstamos movos elementais, perspektyvinis pjūvio vaizdas Figūra 3 yra siūlomo formos pagrindo, kuriame gelžbetonio elementas pradeda kietėti, perspektyvinis vaizdas. Figūra 4 yra perspektyvinis pjūvio vaizdas, panašus į Fig. 3 ir iliustruojantis alternatyvų įgyvendinimo variantą, kuriame įtempti strypai arba sijos, apsuptos movos elementais paremtos velenėliais minėtų movos elementų apačioje.
[0021] Fig. 1 yra tėjinės arba dvitėjinės sijos, skirtos formos pagrindo rėmui, numatytam gelžbetonio elementų liejimui, pagal ankstesnį technikos lygj, perspektyvinis vaizdas. Armuoti lynai arba strypai, kurie nutiesti formos tuštumoje, yra įtempiami tempimo galvutėmis, išdėstytomis prie pagrindo galų. Kaip taisyklė, tempimo galvutės inkaruojamos prie po pagrindu esančio atraminio paviršiaus. Alternatyviai, slėgio jėgos, kuriomis veikiamas rėmas, išankstinio įtempimo metu tėjinėmis arba dvitėjinėmis sijomis 1, parodytomis
[0022] Sija 1 paslankiai inkaruota prie joje esančio paviršiaus atskiruose taškuose, pvz., į grindis įmontuotų varžtų ir ovalinių skylių atramos pade dėka. Fig. 2 skirta iliustruoti principinę konstrukciją siūlomo sijos elemento, naudojamo tuo tikslu. Sijos elementas pažymėtas skaitmeniu 3 susideda iš ilgos sijos 4 nesudėtingo skerspjūvio, iliustruotu atveju stačiakampio skerspjūvio. Sija 4 parodyta apsupta movos elemento 5, kuris apsaugo siją 4 nuo lūžimo arba sulenkimo dėl slėgio jėgų, sukeliamų išankstinio įtempimo metu. Fig. 2 parodyto įgyvendinimo varianto movos elementas 5 yra nutrūkstąs, t.y. nustatyti tarpai 6 tarp abipusiai gretimų movos elementų dalių. Movos elementas gali alternatyviai tęstis nenutrūkstamai išilgai visos sijos 4 ilgio.
[0023] Neįtemptos movos 5 sutvirtina sąlygiškai paslankią siją 4 nuo lūžimo arba lenkimo ir, atvirkščiai, pačios yra tvirtinamos atskirais inkarais 5a prie po jomis esančio paviršiaus, paprastai prie betono grindų 7.
[0024] Fig. 3 perspektyvinis pjūvio vaizdas rėmo 8, kuris apriboja formos pagrindą gelžbetonio elementų 9, kurie, kai sukietėja, gali būti supjaustyti pabėgių blokų ilgiais, gamybai. Išankstinio įtempimo lynai arba strypai nurodyti skaitmeniu 10.
[0025] Rėmas 8 turi slėgj sumažinančius movos elementus 5. Movos elementai 5 neprivalomai gali suformuoti vientisą dalį paties formos pagrindo, t.y. movos elementai gali suformuoti šoninius paviršius formos tuštumoje.
[0026] Stačiakampės slėgį amortizuojančios sijos 4 turi mažesnius matmenis, negu movos elementai 5. Tarpiklio elementai 13 gali būti išdėstyti tarpuose tarp movos elementų 5 tam, kad būtų pasiektas reikiamas atsparumas lenkimui arba lūžimui sijų.
[0027] Movos elementai 5 ir/arba sijos 4 gali turėti sluoksnį arba dangą iš nailono, teflono arba kitų mažos trinties medžiagų, kad palengvintų sijų ir movos elementų slydimą vienas kito atžvilgiu.
[0028] Fig. 4 iliustruoja alternatyvų įgyvendinimo variantą, kuriame sijos 4 guli ant ratukų arba velenėlių 11 movos elementų 5 apačioje, šis išdėstymas yra alternatyvus strypų dangai iš nailono ir kt.
[0029] Kai movos elementai 5 yra tokie, kaip parodyta Fig. 2, t.y. nutrūkstantys, velenėliai arba ratukai 11 gali būti išdėstyti tarpuose 6 tarp tarpusavyje gretimų movos elementų 5.
1. Formos pagrindas gelžbetonio elementų gamybai, susideda iša) formos rėmo (8), kuris driekiasi išilgai pagrindo šonų ir po minėtu pagrindu;b) tempimo galvučių, išdėstytų formos tuštumoje pagrindo galuose armuotų lynų arba strypų (10) įtempimui;c) tempimo galvučių inkaravimo priemonių; ird) sijos elementų (4), kurie driekiasi išilgai rėmo (8) ir kurie skirti amortizuoti slėgio jėgas, veikiančias kaip kontraslėgio jėgos, kilusios iš įtempimo jėgų, sukeltų tempimo galvutėmis, kai lynai (10) iš anksto įtempiami, besiskiriantis tuo, kade) išilgai besidriekiantys sijos elementai (4) turi ilgų strypų formą, geriau, kai nesudėtingo profilio, pvz., stačiakampio arba apvalaus; irf) sijos (4) apsuptos nenutrūkstamai arba nutrūkstamai besitęsiančios movos elementais (5), kad apsaugotų nuo sijų (4) šoninio išlinkimo arba lūžimo nuo minėtų slėgio jėgų.
a) formos rėmo (8), kuris driekiasi išilgai pagrindo šonų ir po minėtu pagrindu;b) tempimo galvučių, išdėstytų formos tuštumoje pagrindo galuose armuotų lynų arba strypų (10) įtempimui;c) tempimo galvučių inkaravimo priemonių; ird) sijos elementų (4), kurie driekiasi išilgai rėmo (8) ir kurie skirti amortizuoti slėgio jėgas, veikiančias kaip kontraslėgio jėgos, kilusios iš įtempimo jėgų, sukeltų tempimo galvutėmis, kai lynai (10) iš anksto įtempiami, besiskiriantis tuo, kade) išilgai besidriekiantys sijos elementai (4) turi ilgų strypų formą, geriau, kai nesudėtingo profilio, pvz., stačiakampio arba apvalaus; irf) sijos (4) apsuptos nenutrūkstamai arba nutrūkstamai besitęsiančios movos elementais (5), kad apsaugotų nuo sijų (4) šoninio išlinkimo arba lūžimo nuo minėtų slėgio jėgų.2. Formos pagrindas pagal 1 punktą, besiskiriantis tuo, kad movos elementai (5) pritvirtinti inkaravimo įtaisais (5a), kuriais sukabinti su po pagrindu esančiu atramos paviršiumi.
3. Formos pagrindas pagal 1 arba 2 punktą, besiskiriantis tuo, kad turi priemones, palengvinančias abipusį judėjimą tarp sijų (4) ir movos elementų (5) ir išdėstytas tarp minėtų sijų (4) ir minėtų movos elementų (5).
4. Formos pagrindas pagal 3 punktą, besiskiriantis tuo, kad minėtas priemones sudaro mažos trinties medžiagos sluoksnis arba danga (12), pvz., nailonas arba teflonas, ant sijų (4) ir/arba ant movos elementų (5).
5. Formos pagrindas pagal 3 punktą, kai movos elementai (5) tęsiasi nutrūkstamai išilgai pagrindo, besiskiriantis tuo, kad yra vienas arba keli sijas paremiantys ratukai arba velenėliai (11) tarpe tarp dviejų abipusiai gretimų movos elementų (5).
6. Formos pagrindas pagal bet kurį iš 1 - 5 punktų, besiskiriantis tuo, kad movos elementai (5) yra didesnių matmenų negu sijos (4), be to, tarpai tarp movos elementų ir sijų užpildyti bent pertraukiamu būdu tarpinėmis priemonėmis, pvz., tarpikliais (13).
7. Formos pagrindas pagal bet kurį iš 1 - 6 punktų, besiskiriantis tuo, kad turi atsarginį inkaravimo įtaisą, kuris inkaruoja tempimo galvutes prie apatinio paviršiaus, pvz., per plieninius strypus, taip, kad apsaugotų tempimo galvutes, nustumtas į vieną pusę slėgio jėgų, kurios gali būti sukeltos nelaimingo atsitikimo arba lūžimo atveju.
