[LT] Išradimas priklauso mašinų gamybai, būtent naftos bei chemijos pramonėje naudojamų kompresorių stūmoklio kotų sandarinimo būdams.@Panaudojant sandarinimo medžiagas, stūmoklio kotą padengia 0,1-5,0 mmstorio danga, gauta išpurškus degančių dujų ar plazmos sraute paruoštus purškimui miltelius, kurių sudėtyje yra metalai arba metalai ir metalų karbidai, arba metalų oksidai, o stūmoklio koto sandarinimo įdėklui su kreipiamosiomis iš antifrikcinės medžiagos arba be kreipiamųjų panaudoja sandarinimo medžiagas, kurių sudėtyje pagrindiniai komponentai yra fluoroplastas ir anglies užpildas.
[EN] The invention relates to mechanical engineering, namely to methods for sealing of the piston haft of a compressor, which can be used in oil and chemical industry. By using seal materials, a piston haft is covered with a cover of 0.1-5.0 mm thickness, which is made by spraying powder. The powder is prepared in the stream of burning gas or plasma. The power includes metals or metals and metallic carbides or metallic oxides. The haft seal insert of the piston with guides from an antifriction material or without guides uses seal materials, basic components in which are fluoroplastics and a carbon filler.
[0001] Išradimas priklauso mašinų gamybai, būtent naftos bei chemijos pramonėje naudojamų kompresorių stūmoklio kotų sandarinimo būdams.
[0002] Žinomas stūmoklio koto sandarinimo būdas, panaudojant sandarinimo elementus - žiedus ir atraminius kreipiamuosius elementus, kuriuose yra išsikišimai, įeinantys į žiedinius stūmoklio ištekinimo griovelius. Išsikišimų ašys sutampa su ištekinimų ašimis, (žr. SU patentą Nr. 1571333, TPK F 16 J 1/00,1990).
[0003] Žvinomi kompresoriaus stūmoklio koto sandarinimo būdai neužtikrina sandarumo ilgaamžiškumo.
[0004] Išradimo tikslas - padidinti kompresoriaus stūmoklio koto sandarumo ilgaamžiškumą.
[0005] Išradimo esmė yra ta, kad kompresoriaus stūmoklio koto sandarinimo būde, panaudojant sandarinimo medžiagas, stūmoklio kotą padengia 0,1-5,0 mm storio danga, gauta išpurškus degančių dujų ar plazmos sraute paruoštus purškimui miltelius, kurių sudėtyje yra metalai arba metalai ir metalų karbidai, arba metalai ir metalų oksidai, arba metalų karbidai, arba metalų oksidai, o stūmoklio koto sandarinimo įdėklui su kreipiamosiomis iš antifrikcinės medžiagos arba be kreipiamųjų panaudoja sandarinimo medžiagas, kurių sudėtyje pagrindiniai komponentai yra fluoroplastas ir anglies užpildas.

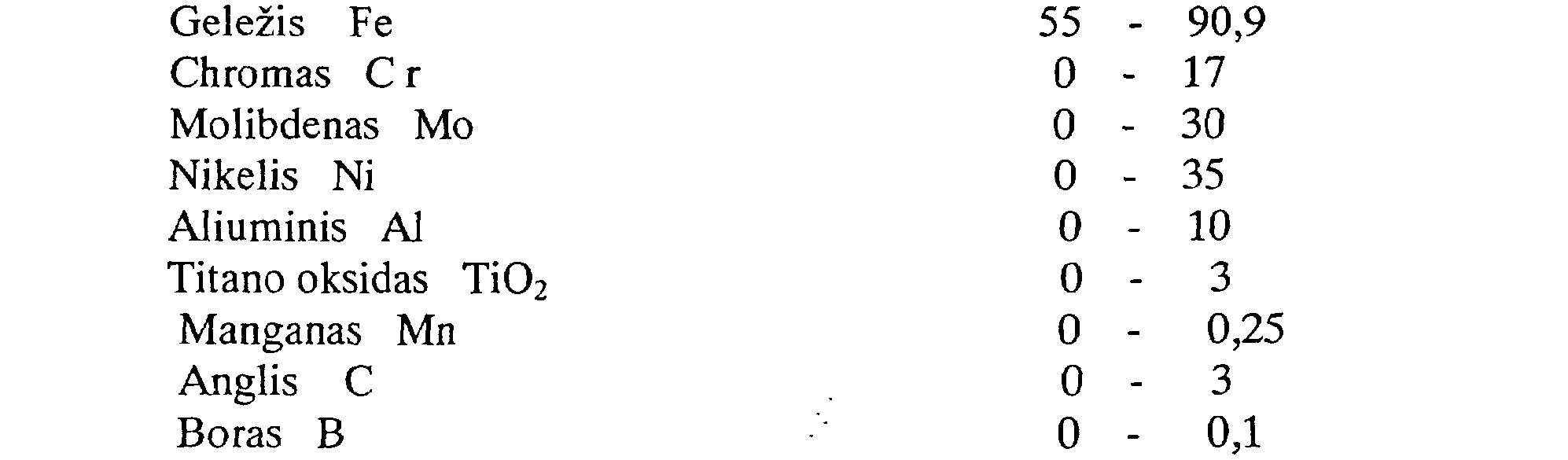

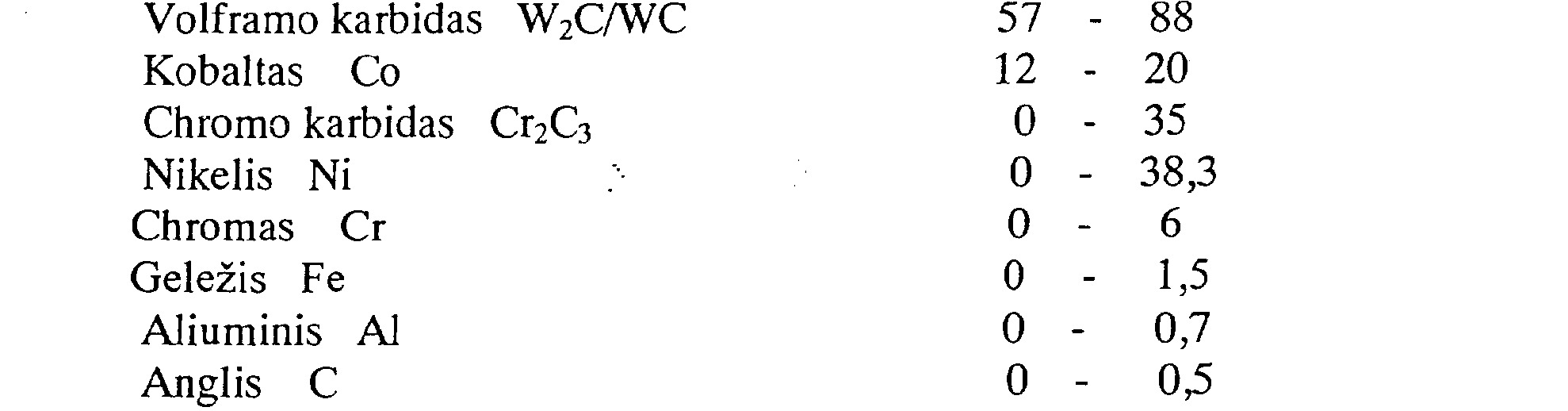

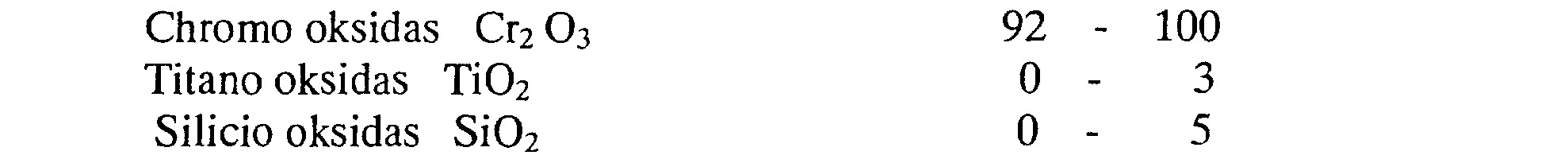

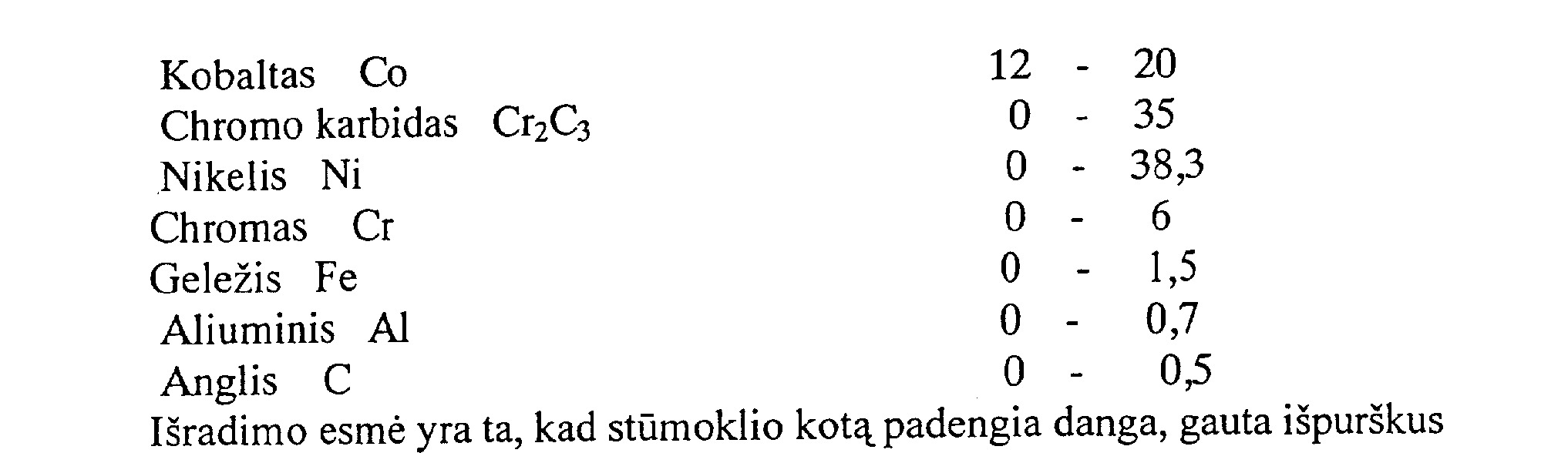

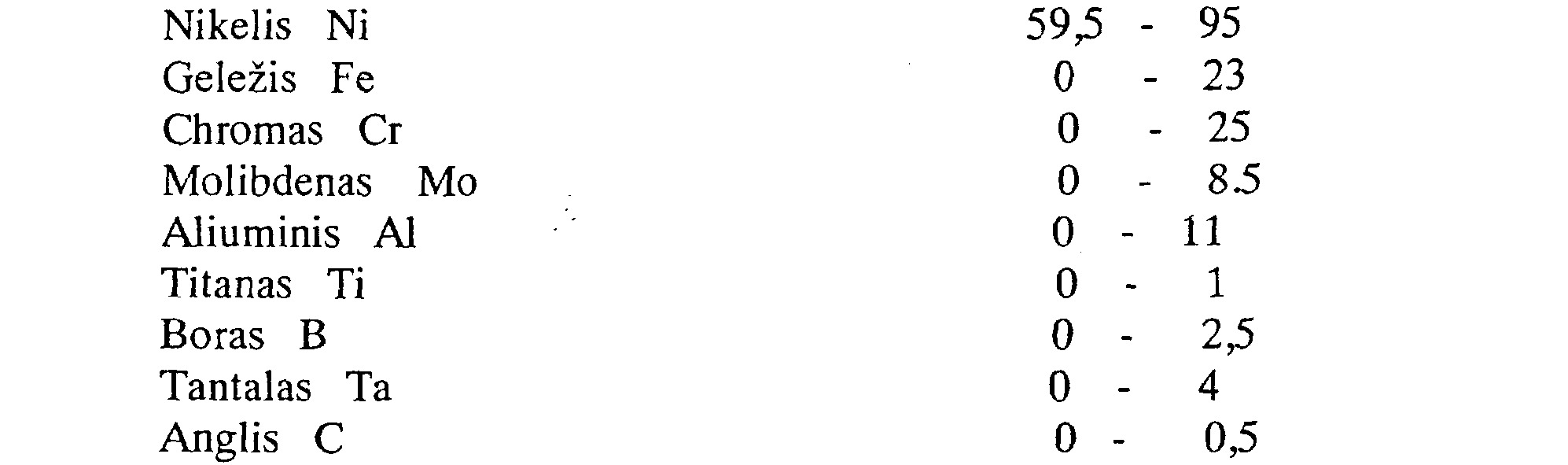

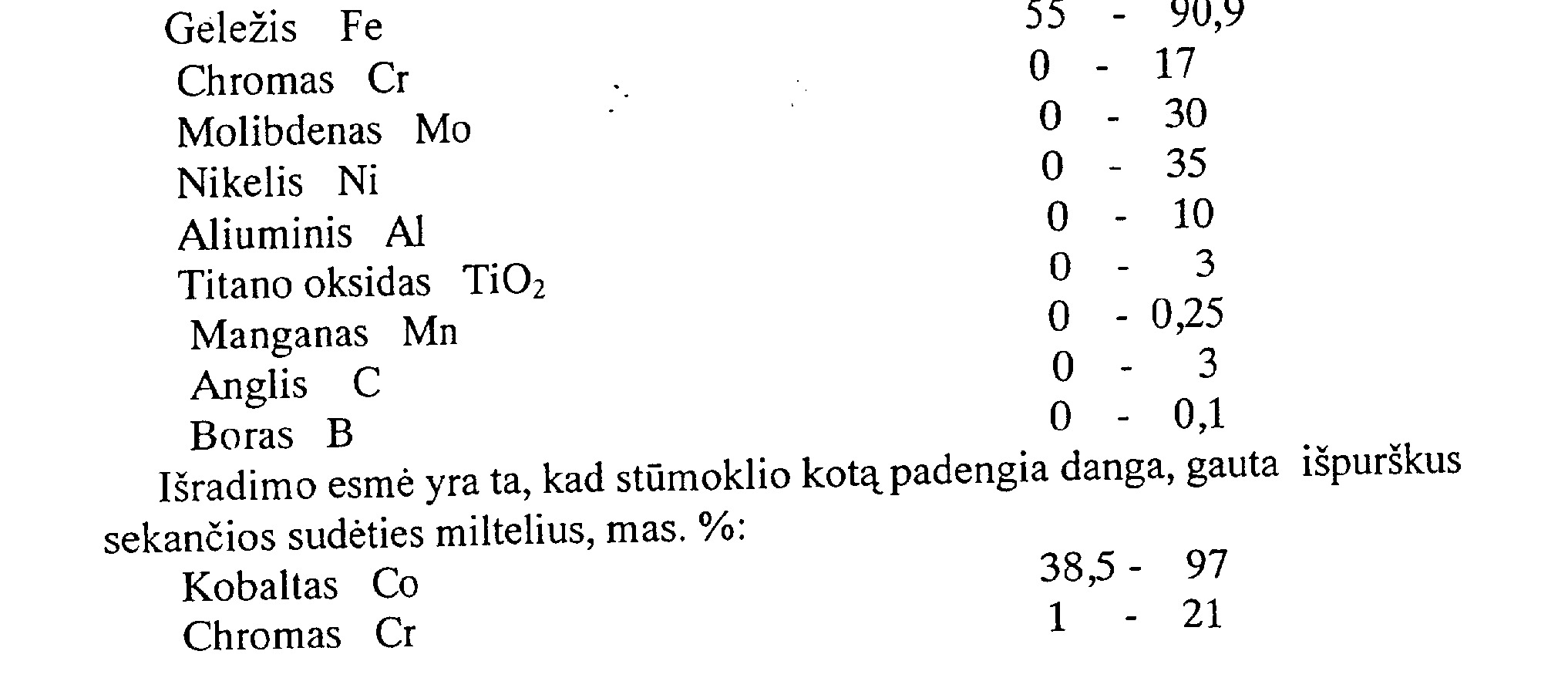

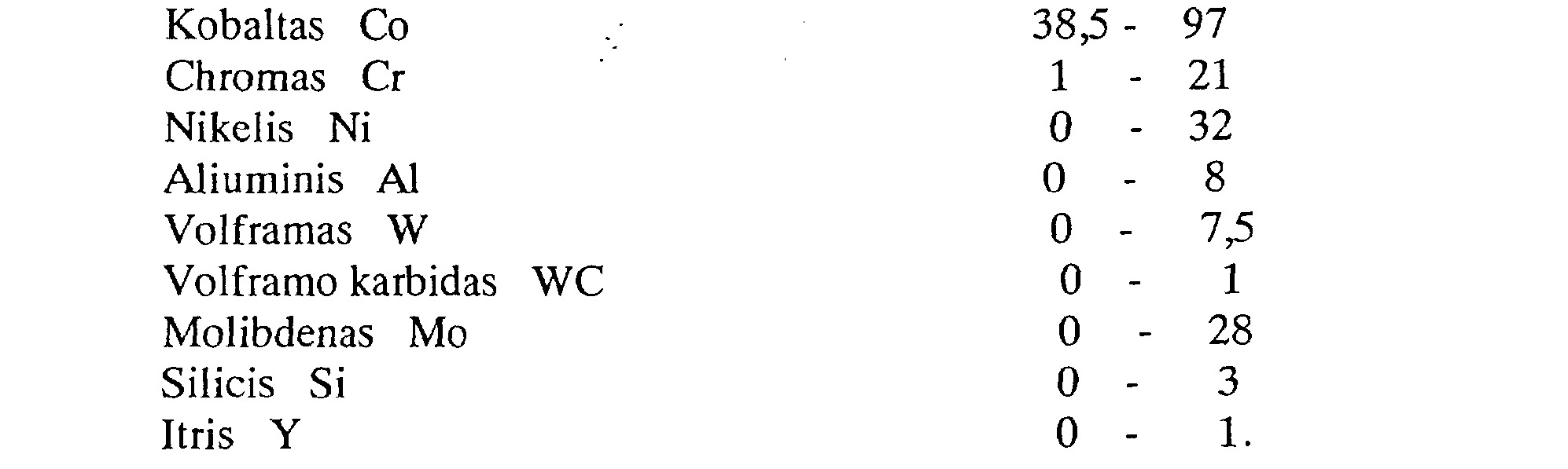

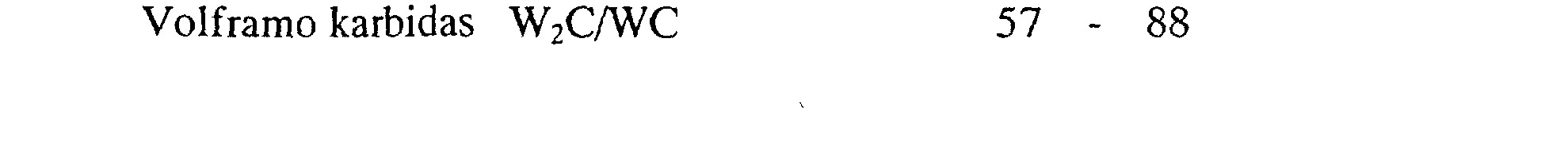

[0006] Išradimo esmė yra ta, kad stūmoklio kotą padengia danga, gauta išpurškus sekančios sudėties miltelius, mas.%:

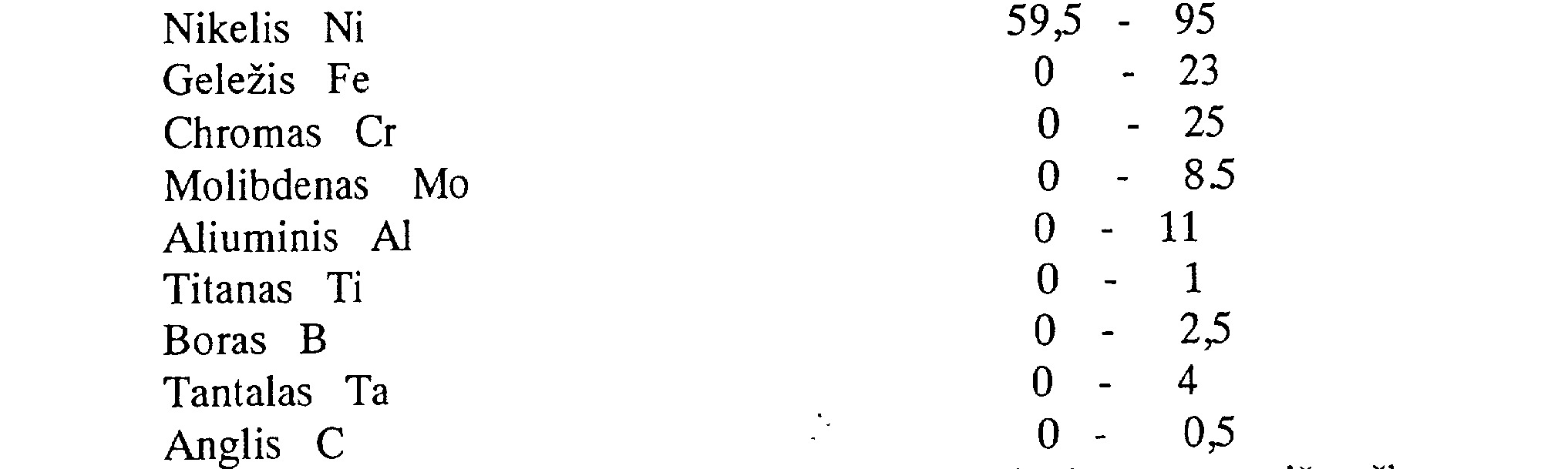

[0007] Išradimo esmė yra ta, kad stūmoklio kotą padengia danga, gauta išpuškus sekančios sudėties miltelius, mas. %:

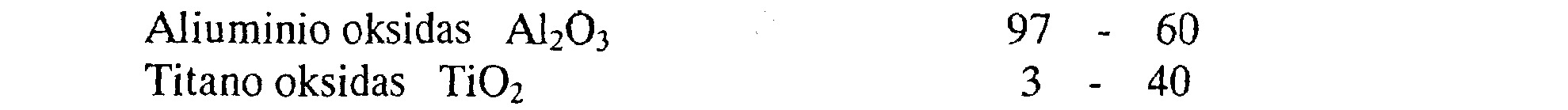

[0008] Išradimo esmė yra ta, kad stūmoklio kotą padengia danga, gauta išpurškus sekančios sudėties miltelius, mas. %:
[0009]

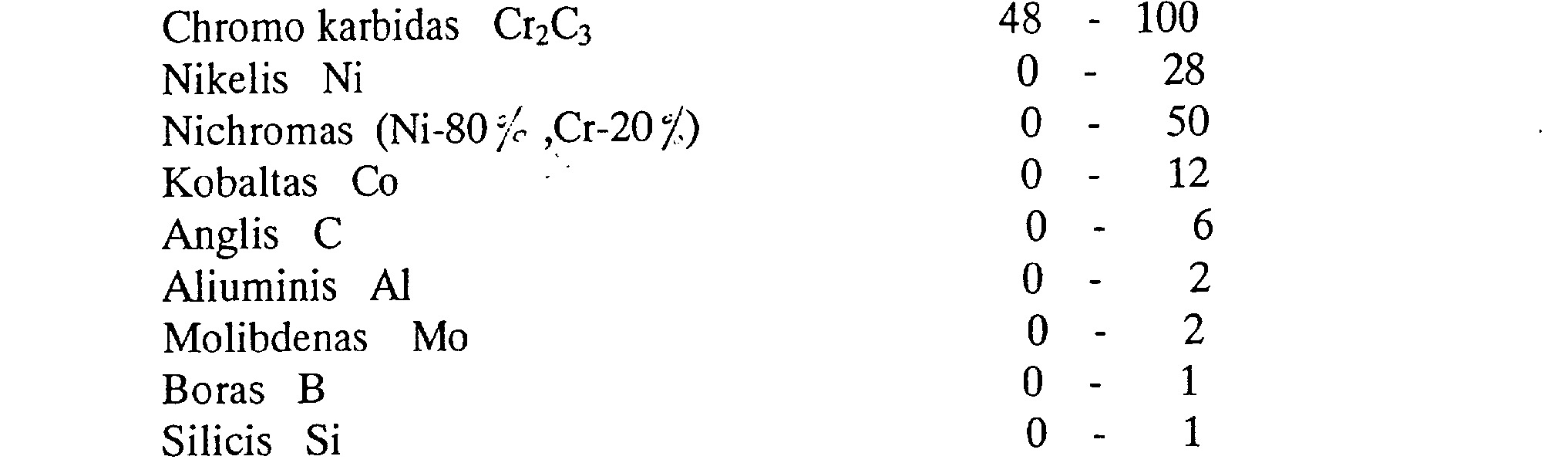

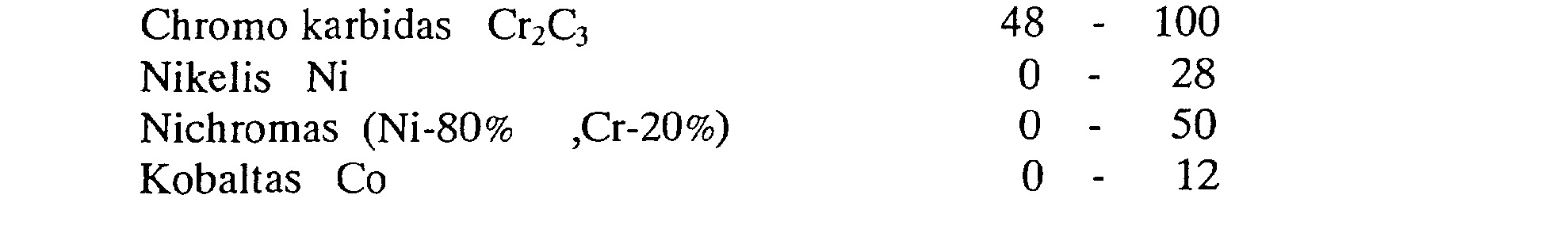

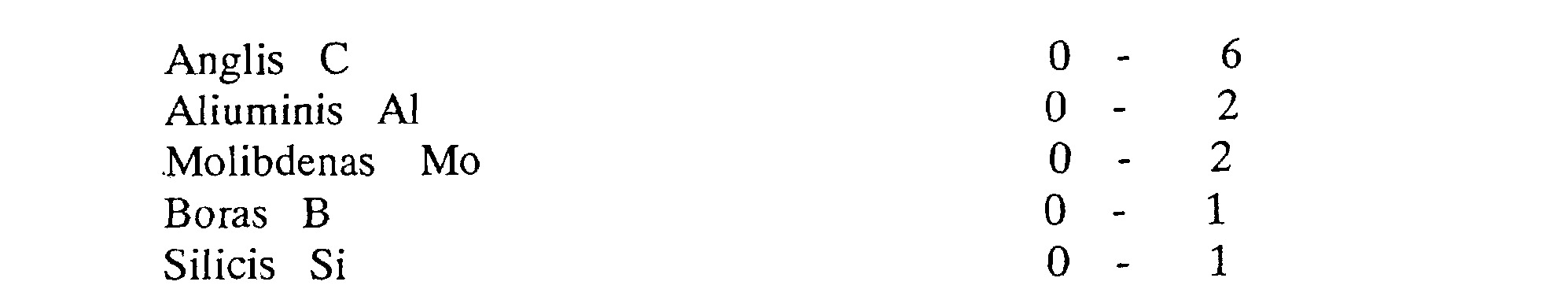

[0010] Išradimo esmė yra ta, kad stūmoklio kotą padengia danga, gauta išpurškus sekančios sudėties miltelius, mas. %:

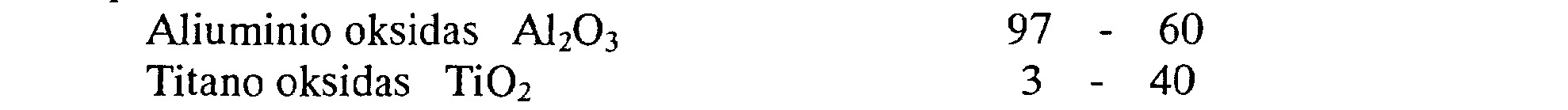

[0011] Išradimo esmė yra ta, kad stūmoklio kotą padengia danga, gauta įspurskus sekančios sudėties miltelius, mas. %:

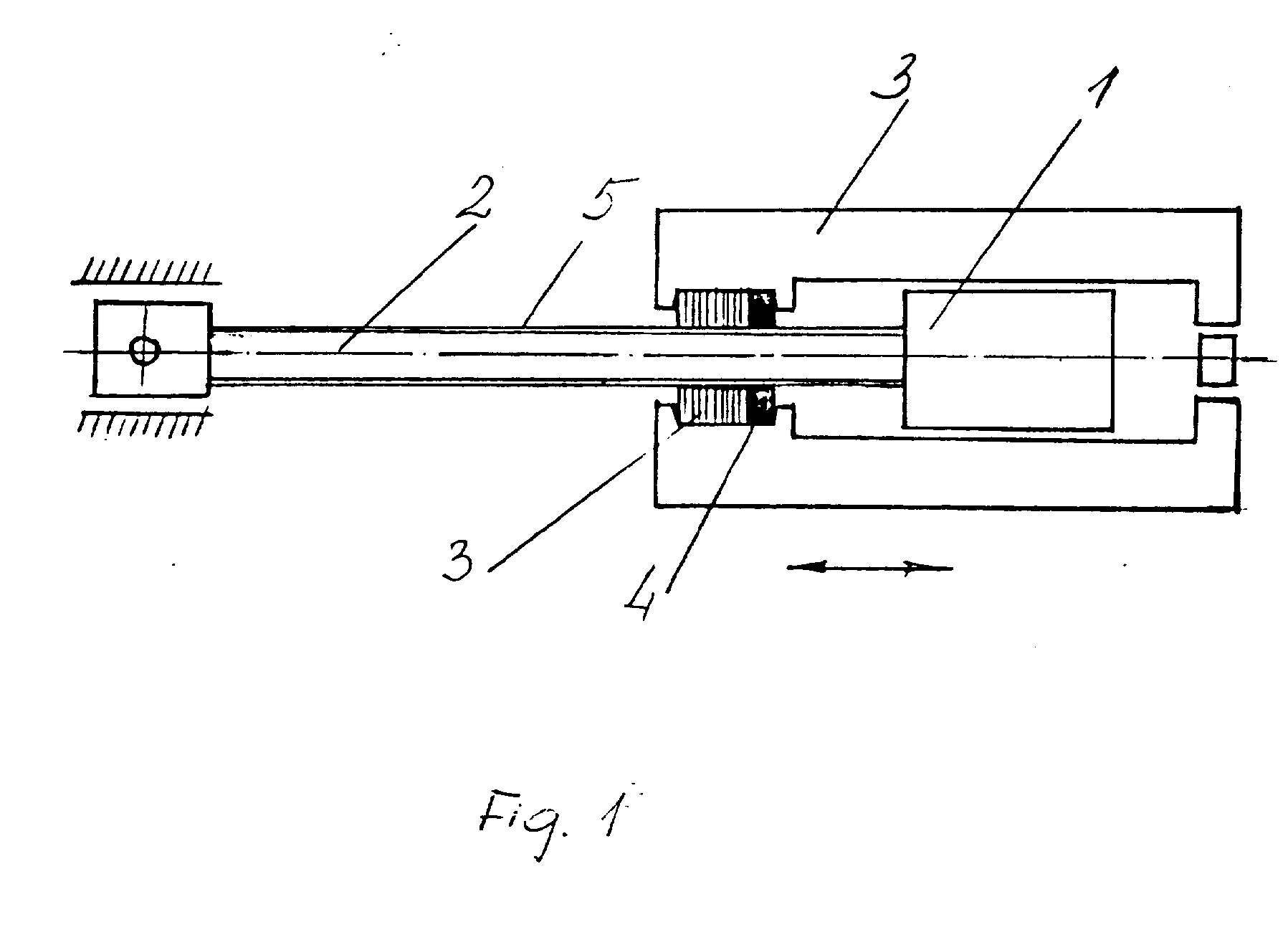

[0012] Kompresoriaus stūmoklio 1 kotas 2 įstatytas į cilindrą 3 Stūmoklio 1 kotas 2 apgaubtas sandarinimo įdėklu 4 su kreipiamosiomis 5 arba be jų. Mechanizmas, nuo kurio stūmoklio kotas gauna judesį, brėžinyje neparodytas.
[0013] Stūmoklio 1 kotą 2 padengia danga 6, gauta išpurškus plazmos ar degančių dujų sraute purškimui paruoštus metalų arba metalų ir metalų karbidų, arba metalų ir metalų oksidų, arba metalų oksidų, arba metalų karbidų miltelius. Stūmoklio koto dangos storis 0,1-5,0 mm. Sandarinimo įdėklui 4 panaudoja sandarinimo medžiagas, kurių sudėtyje pagrindiniai komponentai yra fluoroplastas ir anglies užpildas, pavyzdžiui, koksofluoroplastą F4K20 ar firmos "Herbriger" sandarinimo medžiagas. Sandarinimo įdėklas 4 gali būti su kreipiamosiomis 5 iš antifrikcinės medžiagos arba be jų.
[0014] Pareiškiamas būdas prailgina stūmoklio koto sandarumo ilgaamžiškumą.
1 .Kompresoriaus stūmoklio koto sandarinimo būdas, panaudojant sandarinimo medžiagas, besiskiriantis tuo, kad stūmoklio kotą padengia 0,1-5,0 mm storio danga, gauta išpurškus degančių dujų ar plazmos sraute paruoštus purškimui miltelius, kurių sudėtyje yra metalai arba metalai ir metalų karbidai, arba metalai ir metalų oksidai, arba metalų karbidai, arba metalų oksidai, o stūmoklio koto sandarinimo įdėklui su kreipiamosiomis iš antifrikcinės medžiagos arba be kreipiamųjų panaudoja sandarinimo medžiagas, kurių sudėtyje pagrindiniai komponentai yra fluoroplastas ir anglies užpildas.

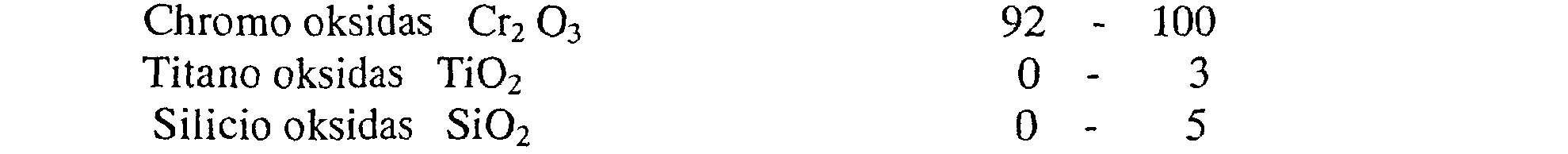

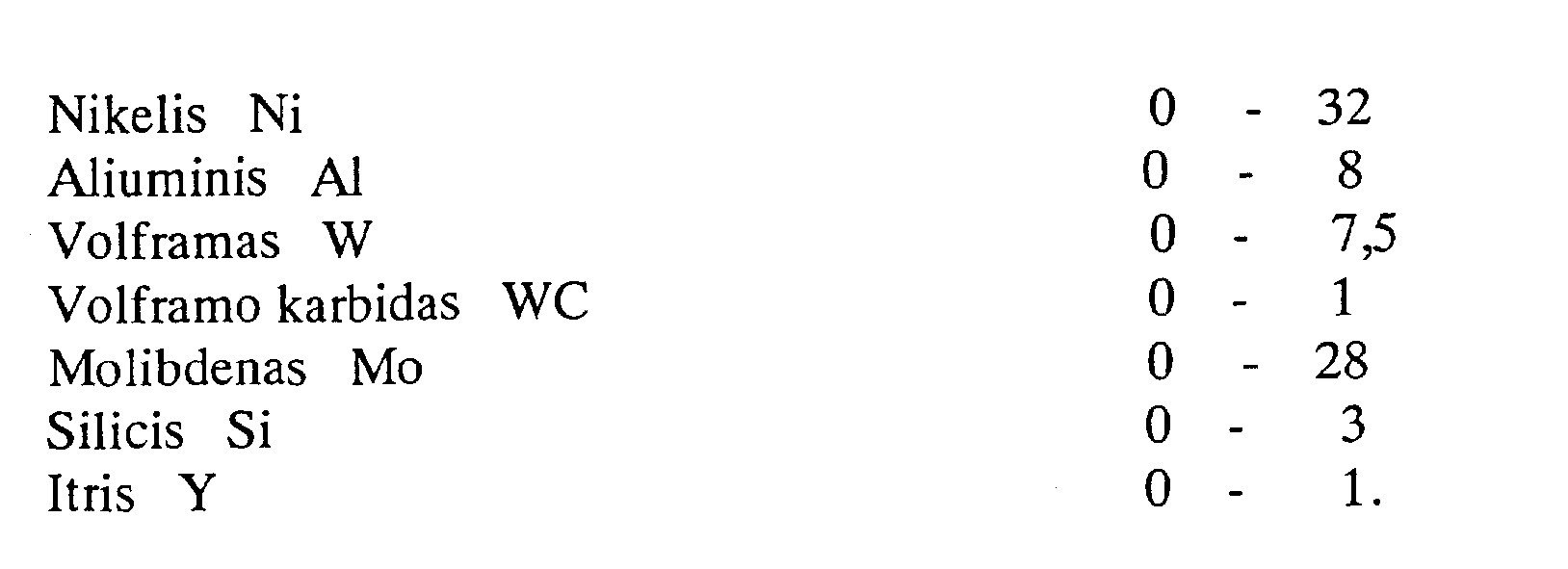

2.Kompresoriaus stūmoklio koto sandarinimo būdas pagal 1 punktą, besiskiriantis tuo, kad stūmoklio kotą padengia danga, gauta išpurškus sekančios sudėties miltelius, mas.%:
4.Kompresoriaus stūmoklio koto sandarinimo būdas pagal 1 punktą besiskiriantis tuo, kad stūmoklio kotą padengia danga, gauta išpurškus sekančios sudėties miltelius, mas. %:
6.Kompresoriaus stūmoklio koto sandarinimo būdas pagal 1 punktą, besiskiriantis tuo, kad stūmoklio kotą padengia danga, gauta išpurškus sekančios sudėties miltelius, mas. %:
8.Kompresoriaus stūmoklio koto sandarinimo būdas pagal 1 punktą, besiskiriantis tuo, kad stūmoklio kotą padengia danga, gauta išpurškus sekančios sudėties miltelius, mas. %:
