[LT] Išradimas skirtas hidroenergetikai ir gali būti pritaikytas tekančio upių vandens energijos pakeitimui į elektros energiją arba mechaninę energiją, pavyzdžiui, žemės ūkyje, komunaliniame ūkyje, mažoje gamyboje.@Variklio, naudojančio tekančios terpės, pavyzdžiui, upės, energiją, darbinis ratas susideda iš korpuso (1), kurį sudaro du susisiekiantys ties rato ašimi stačiu kampu stačiakampiai rėmai (2). Prie rėmo (2) stovų (3) galų pritvirtinti stiprumo žiedai (4). Menčių (5) padėties fiksatoriai yra rėmo (2) skersinės jungės (6). Diametraliai priešingose rėmų (2) susikirtimo vietos pusėse pritvirtinti, pavyzdžiui, privirinti, plieniniai kampainiai (7), skirti pritvirtinti variklio darbinį ratą prie lyno (brėžinyje neparodytas). Mentės (5) turi latako su pasukama sklende (8) pavidalą ir susideda iš plokščio stačiakampio pagrindo (9) ir dviejų šoninių sienelių (10), turinčių, pavyzdžiui, trikampio formą. Šoninių sienelių (10) mažesnės pusės išdėstytos mentės (5) gale, o pačios sienelės (10) įrengtos mentės (5) pagrindo atžvilgiu užapvalintu kampu = 105 - 110 °. Sklendė (8) pasukamai pritvirtinta ant ašies (11) menčių (5) šoninių sienelių (10) išorinėse dalyse ir, būdama uždaryta, priglunda prie mentės (5) pagrindo (9) kampu ß = 110 - 115 °. Mentės (5) pasukamai įrengtos karkaso (1) rėmų (2) rygeliuose (12) įvorės (13), pritvirtintos prie mentės (5) pagrindo (9) išorinio paviršiaus per 1/3 pagrindo (9) ilgio nuo mentės (5) galo, pagalba. Mentės (5) plotis lygus atstumui tarp žiedų (4). Mentės (5) ilgis apskaičiuotas pagal formulę: L=(K-1):2, kur L - mentės (5) ilgis metrais,K - upės gylis metrais.
[EN] The invention relates to hidraulic power engineering and may be adopted to converting an energy of water flow into an electrical or mechanical energy, for example in agriculture, public services, small enterprises.@The operating wheel of the engine, using the energy of flowing medium, consists of housing (1), which comprises two rectangular frames (2) communicating near an axis of the wheel. Force rings (4) are fixed to the ends of the frame (2) supports (3). Crossing flanges (6) of the frame (2) are working as locks of the blades (5) possition. In opposite sides of crossing place of the frames (2), there are fixed steel angle peaces (7) designated to fixing the operating wheel of the engine to a rope (not shown in the drawing). The blades (5) have a form of channel with a butterfly valve(8) and consist of a plain rectangular support (9) and two side walls (10) having a triangle form. Smaller sides of the side walls (10) are placed at the end of the blade (5) and the walls (10) mounted at rounded angle (105-110°) in respect of the blade (5) support. The butterfly valve (8) is rotatably fixed on the axis (11) at the outer parts of the blade (5) side walls (10) and being closed flattens against the blade support (9) at an angle (110-115°). The blades (5) are rotatably mounted in the cross-bars (12) of the frames (2) by a sleeve (13) fixed to an outer surface of the blade support(9) at 1/3 of the support (9) length from the end of the blade (5). The width of the blade (5) is equal to a distance between the rings (4). The length of the blade (5) is determined according formula: L=(K-1):2, wherein L - the blade length, m; K - the depth of the river, m.
[0001] Išradimas skirtas hidroenergetikai ir gali būti pritaikytas tekančio upių vandens energijos pakeitimui j elektros energiją arba mechaninę energiją, pavyzdžiui, žemės ūkyje, komunaliniame ūkyje, mažojoje gamyboje.
[0002] Yra žinomas (TSRS aut. liud. Nr. 1677365) horizontalus energetinis hidrojrenginys, susidedantis iš vertikalaus veleno su jrengtais ant jo horizontaliais bendraašiais mentiniais ratais, kurių mentės jrengtos taip, kad galėtų būti pasuktos 90° kampu apie savo ašis, ir krumpliaračių mechanizmo, turinčio du krumliaračius, iš kurių vienas yra įrengtas ant vertikalaus veleno, o kitas - ant energijos keitiklio veleno. Šis įrenginys dar turi papildomą veleną, įrengtą bendroje ašyje su pagrindiniu pastarojo viduje ir galintį judėti vertikaliai pagrindinio veleno atžvilgiu, o krumpliaratinis perdavimo mechanizmas turi papildomą krumpliaratį, įrengtą ant papildomo veleno. Vertikalių velenų krumpliaračiai yra galiniai, o keitiklio veleno krumpliaratis yra įrengtas tarp galinių krumpliaračių ir turi papildomus vainikus, kurių skersmenys didėja išilgai krumpliaračio ašies, tolstant nuo vertikalių velenų krumpliaračių. Dalis kiekvieno rato menčių yra išdėstyta plokštumose, lygiagrečiose velenų ašiai, o kita dalis - plokštumoje, statmenoje velenų ašiai, gretimi ratai įrengti ant skirtingų velenų, įrengtos viena virš kitos gretimų ratų mentės orientuotos 90° kampu viena kitos atžvilgiu ir gali pasukti gretimus ratus į priešingas puses. Menčių skerspjūvis yra išgaubtas, įrenginys turi gaubtą su reguliuojamu kreipiančiuoju aparatu, o vertikalūs velenai yra įrengti gaubte.
[0003] Artimiausias pagal konstrukciją (TSRS patentas Nr. 11093) yra variklio, naudojančio tekančios terpės, pavyzdžiui, upės, energiją, darbinis ratas, susidedantis iš įrengto, pavyzdžiui, horizontaliai tarp dviejų plaustų ir panardinto po vandeniu apskritiminio karkaso, turinčio pasukamas 90° kampu apie horizontalias ašis medines mentes su plokščiais paviršiais, išdėstytas ant rato stebulės skirtingose sukimosi ašies pusėse, besiskiriantis tuo, kad kiekvienos mentės dalis, išsidėstanti pastarosios vertikalios darbinės padėties metu virš nesimetrinės posūkio ašies, pasižymi didesniu plūdrumu nei apatinė mentės dalis, siekiant automatiškai nustatyti mentes j darbinę padėtį, ir turi didesnį darbinį paviršių nei apatinė jos dalis, siekiant automatiškai išlaikyti ją vertikalioje padėtyje srovės jėga mentės darbinės eigos metu. Be to, yra panaudotas menčių priverstinio pasukimo į horizontalią darbinę padėtį įtaisas, susidedantis iš įrengto tarp plaustų srovės tekėjimo kryptimi horizontalaus tašo, kurio apatiniame srovės tekėjimo kryptimi gale vertikalios ąsos pagalba pritvirtintas ratukas, slystantis pritvirtintomis prie menčių tašelių plokštelėmis. Mentės išlaikomos horizontalioje padėtyje balansiniais spragtukais, pasukamai pritvirtintais prie rato lizdo žiedinio tašo ir atidaromais vertikalaus atraminio tašo, išlaikomo viršutiniu pagal tekėjimo kryptį horizontalaus tašo galu, pagalba.
[0004] Šio variklio darbinio rato konstrukcija yra sudėtinga, turi specialius menčių priverstinio pasukimo mechanizmus, o tai komplikuoja rato darbą. Rato mentės yra plokščios, dėl to jos neužgriebia pakankamai vandens ir rato galia yra nepakankama. Be to, šis ratas neapsaugotas nuo trukdančių jo darbui priemaišų, esančių upės vandenyje poplūdžio metu - smėlio, žolės ir šiukšlių, o tai apsunkina rato darbą ir pagreitina detalių susidėvėjimą.
[0005] Šio išradimo įtaiso pagalba supaprastėja variklio, naudojančio tekančios terpės energiją, darbinio rato konstrukcija, padidėja galia ir atsparumas susidėvėjimui.
[0006] Tai pasiekiama tuo, kad variklio, naudojančio tekančios terpės, pavyzdžiui, upės, energiją, darbinio rato, susidedančio iš karkaso su stiprumo žiedais, pasukamų menčių, išdėstytų karkase skirtingose rato sukimosi ašies pusėse, ir menčių padėties fiksatorių, karkasas pagamintas iš dviejų susikertančių rato ašyje stačiu kampu stačiakampių rėmų, kurių rygeliai išdėstyti rato perimetru, stiprumo žiedai pritvirtinti prie karkaso rėmų stovų galų, menčių padėties fiksatoriai yra karkaso rėmų skersinės jungės, mentės įrengtos pasukamai karkaso rėmų rygeliuose tokiu būdu, kad posūkio ašis yra per 1/3 mentės ilgio nuo jos galo, ir turi latako su pasukama sklende, įrengta menčių šoninių sienelių galuose, pavidalą, menčių šoninės sienelės turi, pavyzdžiui, trikampio formą ir įrengtos 105-110° kampu pagrindo atžvilgiu, be to, jų mažesnės pusės išdėstytos mentės gale, uždaryta sklendė priglunda prie pagrindo 110-115° kampu, o maksimalus mentės ilgis apskaičiuotas pagal formulę: L=(K-1):2. kur L - mentės ilgis metrais, K - upės gylis metrais.
[0007] Karkasas, pagamintas iš dviejų susikertančių rato ašyje stačiu kampu stačiakampių rėmų, kurių rygeliai išdėstyti rato perimetru, su pritvirtintais prie rėmo stovų galų stiprumo žiedais, ir menčių padėties fiksatoriai, kurie yra karkaso rėmų skersinės jungės, supaprastina rato konstrukciją ir darbą bei padidina jo galią. Pasukamas menčių įrengimas karkaso rėmų rygeliuose tokiu būdu, kad posūkio ašis atsiduria per 1/3 mentės ilgio nuo jos galo, leidžia patikimai atremti mentę Į fiksatorių darbinėje padėtyje ir staigiai pasukti ją 180° kampu darbinės padėties pabaigoje, ir upės nešvarumai (smėlis, žolė, šiukšlės), prilipę prie menčių ir kliudantys rato darbui, numetami į vandeni. Šis sprendimas padidina rato atsparumą susidėvėjimui. Pagaminus mentes latako su pasukama sklende, jrengta menčių šoninių sienelių galuose, pavidalu, kur šoninės sienelės turi trikampio formą ir yra jrengtos pagrindo atžvilgiu 105-110° kampu, be to, jų mažesnės pusės išdėstytos mentės gale, o uždaryta sklendė priglunda prie pagrindo 110-115° kampu, padidėja užgriebiamo mentėmis vandens kiekis ir rato galia. Maksimalus mentės ilgis apskaičiuojamas pagal formulę: L=(K-1):2, kur L - mentės ilgis metrais, K - upės gylis metrais, tai leidžia maksimaliai išnaudoti upės gylį energijai gauti. Fig. 1 pateiktas variklio, naudojančio tekančios terpės energiją, darbinio rato bendras vaizdas.

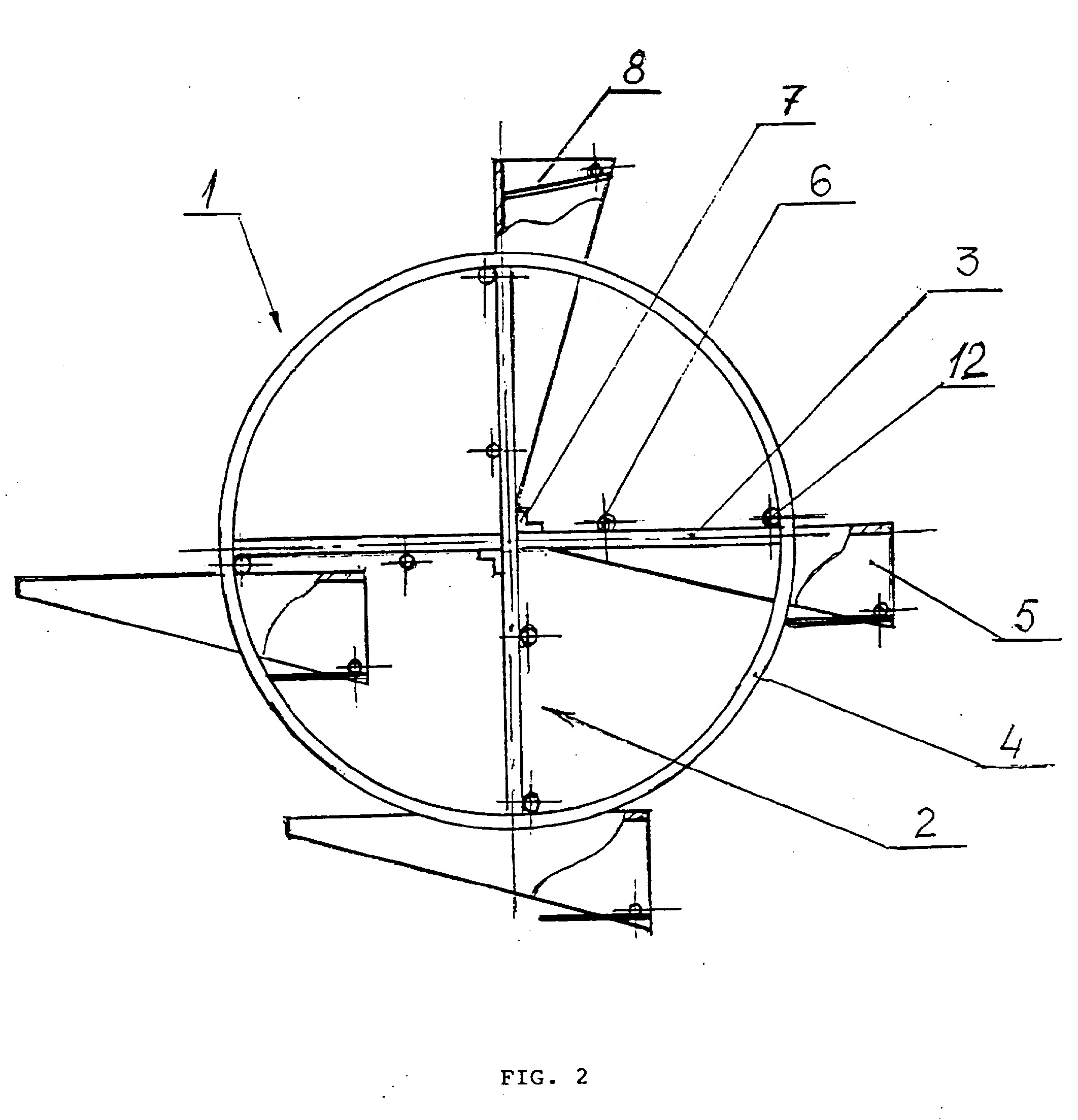

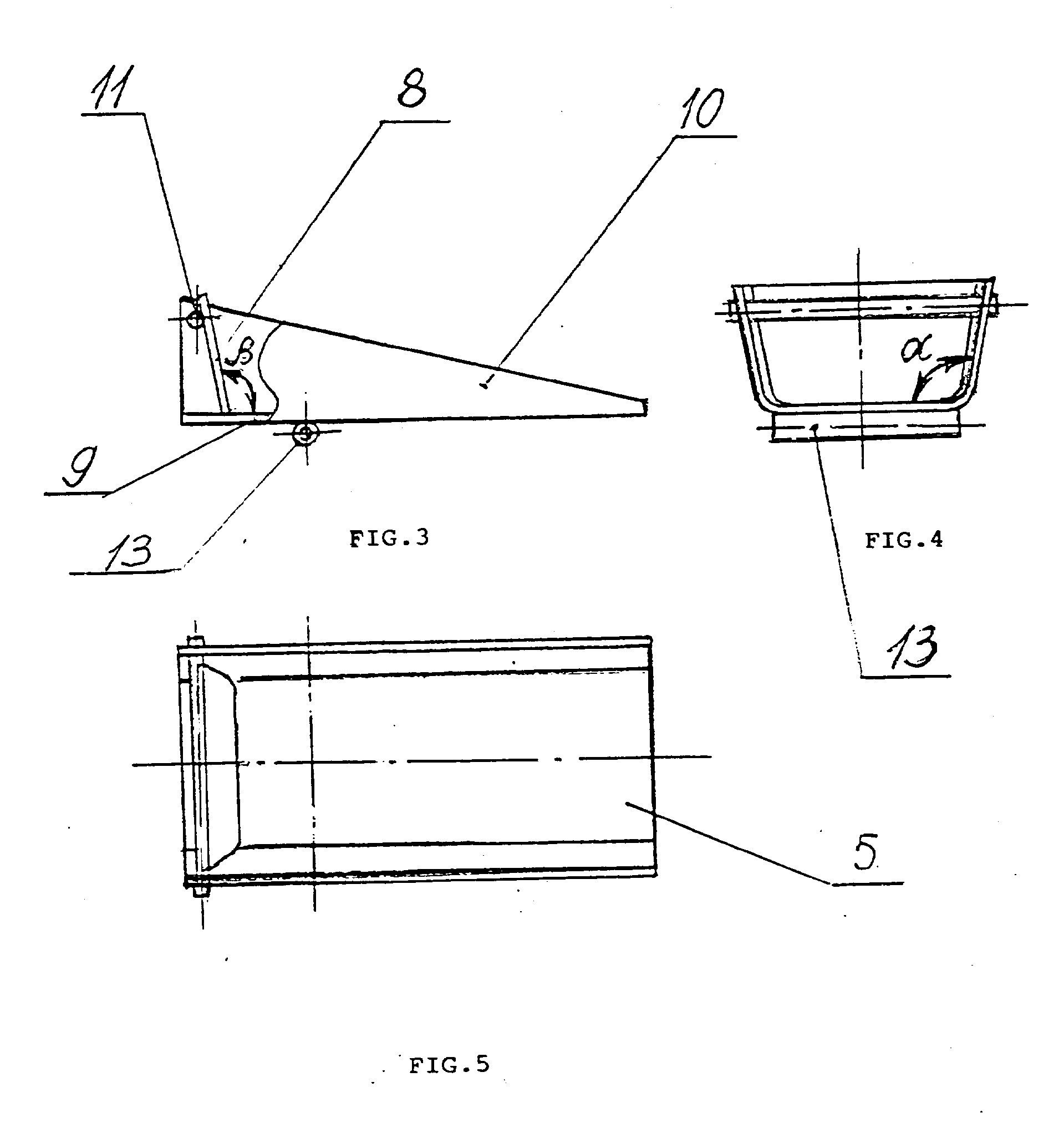

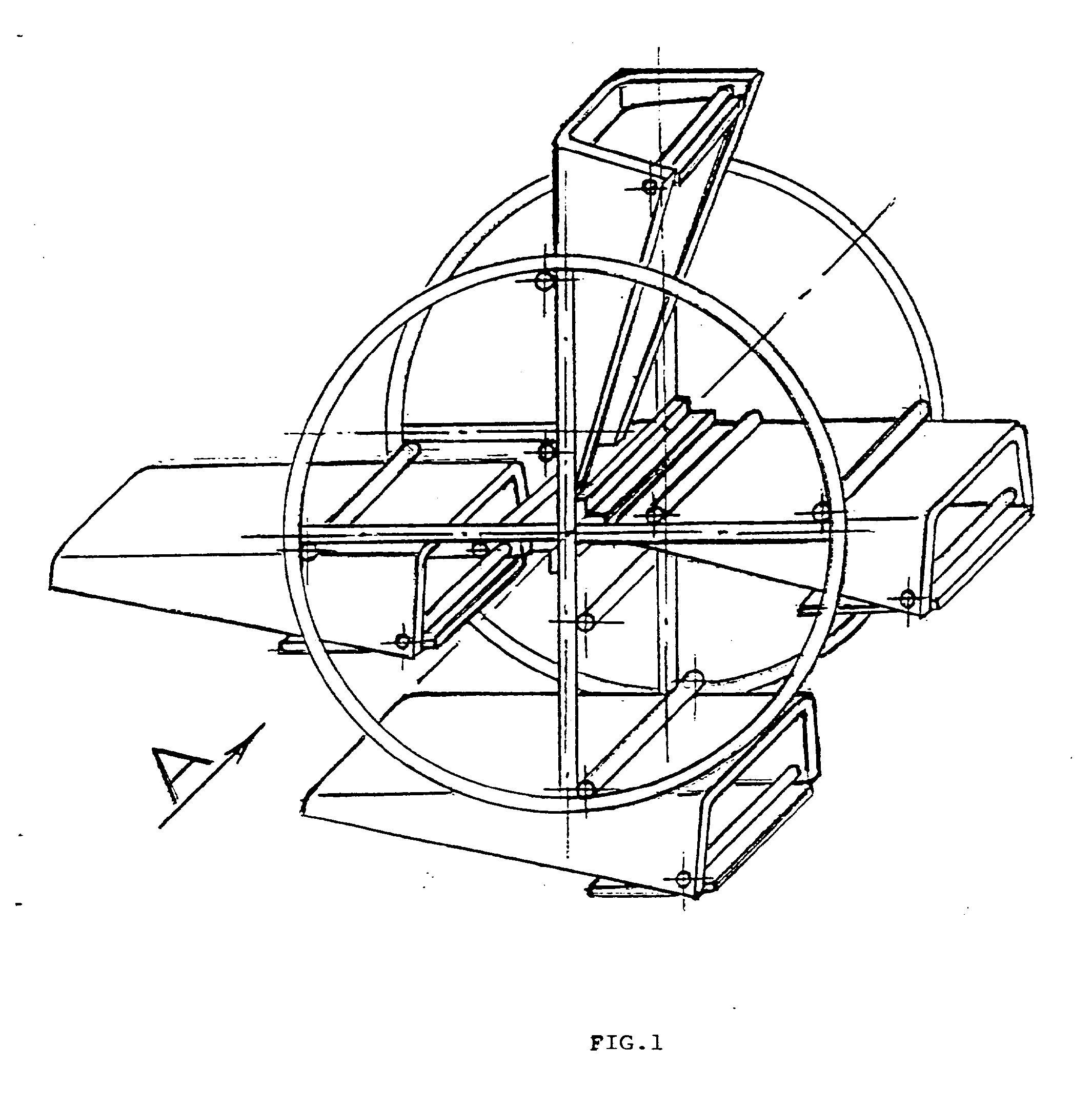

[0008] Išradime pasiūlytas variklio, naudojančio tekančios terpės, pavyzdžiui, upės, energiją, darbinis ratas susideda iš karkaso 1, kurj sudaro du susikertantys stačiu kampu ties rato ašimi stačiakampiai rėmai 2. Rėmų 2 stovų 3 galai sutvirtinti stiprumo žiedais 4. Menčių 5 padėties fiksatoriai yra rėmo 2 skersinės jungės 6. Diametraliai priešingose rėmų 2 susikirtimo vietos pusėse pritvirtinti, pavyzdžiui, privirinti, plieniniai kampainiai 7, skirti pritvirtinti variklio darbinį ratą prie lyno (brėžinyje neparodytas). Mentės 5 turi latako su pasukama sklende 8 pavidalą ir jas sudaro plokščias stačiakampis pagrindas 9 ir dvi šoninės sienelės 10, turinčios, pavyzdžiui, trikampio formą. Mažesnės šoninių sienelių 10 pusės išdėstytos mentės 5 gale, o pačios sienelės 10 įrengtos mentės 5 pagrindo 9 atžvilgiu užapvalintu kampu a=105-110° Sklendė 8 pasukamai pritvirtinta ant ašies 11 menčių 5 šoninių sienelių 10 išorinėse dalyse ir, būdama uždaryta, priglunda prie mentės 5 pagrindo 9 kampu (3=110-115°. Mentės 5 pasukamai įrengtos ant karkaso 1 rėmo 2 rygelių 12 įvorės 13, pritvirtintos prie mentės 5 pagrindo 9 išorinio paviršiaus per 1/3 pagrindo 9 ilgio nuo mentės 5 galo, dėka. Mentės 5 plotis lygus atstumui tarp žiedų 4. Mentės 5 ilgis apskaičiuotas pagal formulę: L=(K-1):2, kur L - mentės 5 ilgis metrais, K - upės gylis metrais.
[0009] Variklio, naudojančio tekančios terpės, pavyzdžiui, upės, energiją, darbinis ratas veikia sekančiu būdu.
[0010] Darbinis ratas yra pritvirtintas brėžinyje neparodytais gnybtais prie plieninio lyno, pritvirtinto abiejuose upės krantuose, be to, viename arba abiejuose krantuose įrengtas pavaros įrenginys, pavyzdžiui, generatorius. Darbinis ratas nuleidžiamas į vandenį, tuo metu upės vanduo slegia rato mentes 5. Mentė 5, esanti viršutinėje (darbinėje) padėtyje, prispaudžiama prie rėmo- 2 skersinės jungės 6. Tuo pat metu sklendė 8, slegiama upės srovės, prisispaudžia prie pagrindo 9, uždarydama mentės 5 galą ir užtikrindama maksimalų vandens pagavimą mente 5. Mentė 5 pasuka ratą upės tekėjimo kryptimi. Kuomet mentė 5 praeina galinę ribinę padėtį upės tekėjimo kryptimi, o rėmas 2, kuriame ši mentė įrengta, - horizontalią padėtį, upės srovės jėga pradeda slėgti mentės 5 pagrindo 9 išorinę pusę ir pasuka ją apie rygeli 12 180° kampu. Tuo pat metu užgriebti upės vandenyje nešvarumai (smėlis, žolė, šiukslės), prilipę prie mentės 5 ir trukdantys rato darbui, numetami į vandenį. Pasisukdama kartu su ratu į apatinę (paruošiamąją) padėtį, mentė 5 pasisuka apie rygelį 12 ir, veikiant upės srovės slėgiui, atsiduria horizontalioje padėtyje. Sklendė 8 taip pat pasisuka į horizontalią padėtį, ir vanduo laisvai, praktiškai, be jokio pasipriešinimo, teka mentės 5 lataku. Tuo pat metu rėmas 2, kuriame sumontuota mentė 5, pasisuka vertikaliai. Pasisukdama kartu su ratu į priekinę ribinę padėtį, kurioje rėmas 2 yra horizontalioje padėtyje, mentė 5 ir toliau išlieka horizontali. Praėjusi priekinę ribinę padėtj, mentė 5 vėl įtraukiama j darbo režimą, upės srovė pradeda ją spausti prie fiksatoriaus - skersinės jungės 6 ir pasiekia maksimalią slėgio jėgą, mentei 5 pasiekus viršutinę padėtį. Tokiu būdu, nuo priekinės ribinės padėties ir iki galinės ribinės padėties, išskyrus tuos momentus, kuomet mentės 5 praeina viršutinę padėtį, rėmui 2 esant vertikalioje padėtyje, ratą suka dvi mentės 5.
1. Variklio, naudojančio tekančios terpės, pavyzdžiui, upės, energiją, darbinis ratas, susidedantis iš korpuso su stiprumo žiedais, pasukamų menčių, išdėstytų skirtingose karkaso pusėse rato sukimosi ašies atžvilgiu, ir menčių padėties fiksatorių, besiskiriantis tuo, kad karkasą sudaro du susikertantys ties rato ašimi stačiu kampu stačiakampiai rėmai, kurių rygeliai išdėstyti rato perimetru, stiprumo žiedai pritvirtinti prie rėmų stovų galų, menčių padėties fiksatoriai yra karkaso rėmų skersinės jungės, mentės įrengtos pasukamai karkaso rėmų rygeliuose ir turi latako su pasukama sklende pavidalą.
2. Variklio darbinis ratas, naudojantis tekančios terpės energiją, pagal 1 punktą, besiskiriantis tuo, kad mentės šoninės sienelės turi trikampio formą ir įrengtos mentės pagrindo atžvilgiu 105-110° kampu, be to, jų mažesnės pusės išdėstytos mentės gale.
3. Variklio darbinis ratas, naudojantis tekančios terpės energiją, pagal 1 arba 2 punktą, besiskiriantis tuo, kad sklendė įrengta mentės šoninėse sienelėse ir, būdama uždaryta, priglunda prie mentės pagrindo 110-115° kampu.
4. Variklio darbinis ratas, naudojantis tekančios terpės energiją, pagal bet kuri 1-3 punktą, besiskiriantis tuo, kad mentės posūkio apie karkaso rėmo rygelį ašis yra per 1/3 mentės ilgio nuo jos galo.
5. Variklio darbinis ratas, naudojantis tekančios terpės energiją, pagal bet kurį 1-4 punktą, besiskiriantis tuo, kad maksimalus mentės ilgis apskaičiuotas pagal formulę: L=(K-1):2, kur L - mentės ilgis metrais, K - upės gylis metrais.
