[LT] Išradimas priklauso statybos pramonei. Išradimo tikslas - išplėsti technologines betono gaminio gaminimo galimybes. Formos (1) apatinę dalį užpildo pirmu drėgno betono mišinio sluoksniu (2), ir, veikiant hidrauliniams cilindrams (3), prispaudžia viršutine formos dalimi (4). Vibruojant sutankina pirmą sluoksnį (2). Tarp pirmo sluoksnio (2) paviršiaus ir viršutinės formos dalies (4) atsiranda laisvas tūris (A). Laisvą tūrį (A), pakėlus viršutinę formos dalį (4), veikiant hidrauliniams cilindrams (3), užpildo antru drėgno betono mišinio sluoksniu (5). Veikiant hidrauliniams cilindrams (3), antrąsluoksnį (5) taip pat prispaudžia viršutine formos dalimi (4) ir vibruojant sutankina.
[EN] The invention relates to the field of building construction. An object of the invention is to increase technological posibilities of producing concrete product. A lower part of the form (1) is filled up with a first layer (2) of a moist concrete mixture, and during working of hydraulic cylinders (3), is pressed with an upper part (4) of the form. The first layer (2) is compacted by vibration. A free volume (A) is formed between a surface of the first layer (2) and the upper part (4) of the form. When the upper part (4) of the form is lifted up and the hydraulic cylinders (3) are worked, the free volume (A) is filled up with a second layer (5) of the moist concrete mixture. During working of the hydraulic cylinders (3) the second layer (5) is also pressed with the upper part (4) of the form and is compacted by vibration.
[0001] Išradimas priklauso statybos pramonei, būtent betono gaminių gaminimo būdams.
[0002] Žinomas betono gaminio formavimo būdas iš cemento mišinio, kuriam sukietėjus gauna suformuotą gaminį. Ant šio gaminio užneša suspensiją, kurios pagrindinis komponentas yra kalcio fosfatas. Tokiu būdu gauna dvisluoksnį gaminį. (žr. Japonijos patentą Nr.5-4951, TPK C 04 B 41/67, B 32 B 13/00, C 04 B 38/00,1995).
[0003] Žinomas betono gaminio formavimo būdas iš betono mišinio, kurio pagrindinis komponentas yra cementas. Cemento mišinį lieja į formą, kurioje yra gaminys, pavyzdžiui plyta. (žr. Vokietijos patentą Nr.4241042, TPK C 04 B 20/04, 28/04, B 28 B 1/00,1995).
[0004] Išradimo tikslas - išplėsti technologines betono gaminio gaminimo galimybes.
[0005] Išradimo esmė yra ta, kad betono gaminio gaminimo būde iš mišinio, kurio sudėtyje yra cementas, panaudojant formas, į formą supiltą pirmą drėgno betono mišinio sluoksnį prispaudžia viršutine formos dalimi ir vibruojant sutankina, o atsiradusį laisvą tūrį tarp pirmo sluoksnio paviršiaus ir viršutinės formos dalies užpildo antru drėgno betono mišinio sluoksniu, prieš tai pakėlus viršutinę formos dalį, ir prispaudžia viršutine formos dalimi bei vibruojant sutankina.

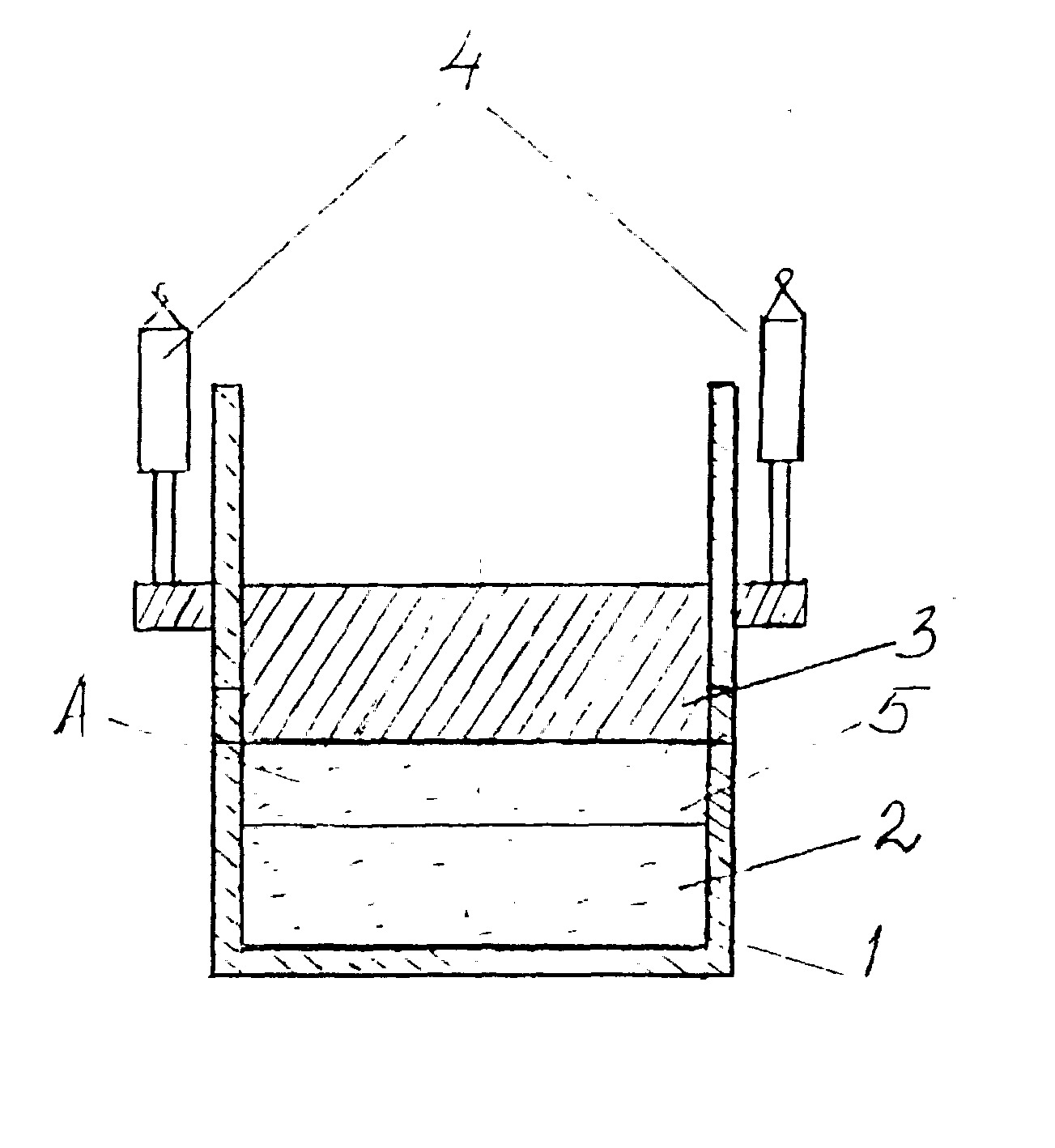

[0006] Išradimas iliustruojamas brėžiniu ir betono gaminio gaminimo pavyzdžiu.
[0007] Formos 1 apatinę dalį užpildo pirmu drėgno betono mišinio sluoksniu 2, ir veikiant hidrauliniams cilindrams 3, jį prispaudžia viršutine formos dalimi 4. Įjungus vibratorių (brėžinyje neparodyta), pirmą betono mišinio sluoksnį 2 sutankina. Užimamas pirmo sluoksnio 2 tūris sumažėja. Tarp pirmo sluoksnio paviršiaus 2 ir viršutinės formos dalies 4 atsiranda laisvas tūris A. Išjungus vibratorių veikiant hidrauliniams cilindrams 3 pakelia viršutinę formos dalį 4, ir ant pirmo sluoksnio 2 užpila antrą drėgno betono mišinio sluoksnį 5, užpildant formoje atsiradusį laisvą tūrį A. Veikiant hidrauliniams cilindrams 3 antrą sluoksnį 5 prispaudžia viršutine formos dalimi 4. Įjungus vibratorių, sutankina antrą sluoksnį 5.
[0008] Viršutinės formos dalies 1 prispaudimui bei pakėlimui gali būti naudojami ne tik hidrauliniai, bet ir kitokie cilindrai, pavyzdžiui, pneumatiniai, elektromagnetiniai.
[0009] Panaudojant pareiškiamą būdą gaunamas dvisluoksnis betono gaminys. Todėl yra galimybė keisti sluoksnių sudėtis, pavyzdžiui, cemento kiekį mišinyje, spalvinius pigmentus, bei sutaupyti gaminio formavimui reikalingas medžiagas. Siekiant pagerinti viršutinio gaminio sluoksnio eksploatacines savybes, jis formuojamas iš betono mišinio, į kurio sudėtį įeina aukštesnės kokybės užpildai. Antram (apatiniam) betono gaminio sluoksniui gali būti panaudoti ir žemesnės kokybės užpildai. Pareiškiamas būdas tinka gaminti tuos betono gaminius, kurių eksploatuojamas paviršius, kaip pavyzdžiui, šaligatvio, plytelės, trinkelės, apdailos plokštės.
Betono gaminio gaminimo būdas iš mišinio, kurio sudėtyje yra cementas, panaudojant formas, besiskiriantis tuo, kad į formą supiltą pirmą drėgno betono mišinio sluoksnį prispaudžia viršutine formos dalimi ir vibruojant sutankina, o atsiradusį laisvą tūrį tarp pirmo sluoksnio paviršiaus ir viršutinės formos dalies užpildo antru drėgno betono mišinio sluoksniu, prieš tai pakėlus viršutinę formos dalį, ir prispaudžia viršutine formos dalimi bei vibruojant sutankina.
