[LT] Išradimas priskiriamas hidrotechninei statybai, o tiksliau prietaisams, skirtiems atlikti povandeninių hidrotechninių pastatų dalių remontą. Techninis rezultatas yra prietaiso eksploatacijos supaprastinimas ir galimybė vykdyti darbus, netrukdant hidrotechninio pastato eksploatacijos. Techninį rezultatą leidžia pasiekti tai, kad hidrotechninių povandeninių dalių remonto prietaisas, kuriame yra hidrotechninių pastatų įlaido (špunto) sienelės po vandeniu esanti dalis ir į kurį įeina karkasas su balasto skyriais ir standinančiuoju kontūru, tvirtinimo detalės, skirtos karkaso prijungimui prie hidrotechninio pastato, bei įtaisas vandens išsiurbimui iš karkaso, karkaso plūduriavimą užtikrinantys oro skyriai išdėstyti šoninėse karkaso sienelėse, tuo tarpu balasto skyriai išdėstyti karkaso dugne ir jo šoninėse sienelėse, viršutinėje karkaso dalyje išdėstyti statinės padėties fiksatoriai, o vandens išsiurbimo prietaisas yra pačiame karkase.
[EN] This invention is related to hydraulic construction work, in particular, to the equipment for carrying out works on underwater parts of hydraulic structures. Technical results of the invention allow to simplify operation of the equipment and to carry out works without suspending operation of hydraulic structure. The technical results are achieved in a way that equipment for carrying out works on underwater parts of hydraulic structures built as sheet piling walls, which includes a framework with ballast sections and sealing contour, fixing details and device for pumping away water, is equipped with air sections for guaranteeing buoyancy of the framework, that are located in its side walls, wherein ballast sections are located in a bottom and in side walls of the framework, in the upper part of the framework elements for fixing its static position are installed, and a device for pumping away water is located directly in the framework.
[0001] Išradimas priskiriamas hidrotechninei statybai, o tiksliau prietaisams, skirtiems atlikti povandeninių hidrotechninių pastatų dalių remontą.
[0002] Žinomi pakabinami perkeliami pastoliai skirti cilindrinių rezervuarų remonto darbams, susidedantys iš sekcijinio karkaso, judančio kreivės pavidalo kreipiamaja, nešančiosios darbinės aikštelės, horizontalaus darbinių aikštelių perkėlimo mechanizmo, kuris realizuotas pavarinių ir nepavarinių ratukų apkabomis, pritvirtintomis prie karkaso (SU, autorinis liudijimas Nr. 1245676, E 04 G 3/16, publ. 86.07.23).
[0003] Tokių pastolių trūkumas yra tai, kad jie negali būti naudojami vykdant hidrotechninių pastatų povandeninių dalių remonto darbus, kintančio vandens horizonto zonoje, nes surenkamas sekcijinis karkasas yra nehermetiškas, o daugybė horizontalaus darbinių aikštelių perkėlimo mechanizmo ratukų negali dirbti vandenyje.
[0004] Artimiausias siūlomam yra prietaisas, skirtas povandeninės hidrotechninių pastatų dalies remontui, su plūduruojančiu skląsčiu-siurbtuku, realizuotu, kaip iš viršaus ir priekinės pusės atviro, besišliejančio su įrengimo sienele ir suformuotu šoninėmis sienelėmis, galine sienele ir vandens nepraleidžiančio karkaso dugnu su balasto skyriais ir sutvirtintu kontūru, tvirtinimo detalės skirtos karkaso prijungimui prie įrengimo užinkaruotos atramos elementų, plūduriuojanti medžiaga su įtaisu, skirtu išsiurbti iš karkaso vandenį ir plūduriuojančios medžiagos ir galinės karkaso sienelės sujungimo mazgas, realizuotas kaip vertikali kreipiamoji pritvirtinta prie galinės karkaso sienelės, ir ant plaukiojančios medžiagos sumontuotais kronšteinais su atraminiais ir prispaudžiamais volais, sąveikaujančiais su karkaso kreipiančiąja, be to, atraminių volų kronšteinai standžiai pritvirtinti prie plūduriuojančios medžiagos, o prispaudžiamųjų volų kronšteinai prie plūduriuojančios medžiagos pritvirtinti taip, kad būtų galimas posūkis ir fiksacija horizantalioje plokštumoje (SU, autorinis liudijimas Nr1511310, E 02 B 1/100, Publ. 89.09.30).
[0005] Tokio prietaiso trūkumas yra būtinybė naudoti papildomą plūduriuojančią medžiagą skląsčio- siurbtuko perkėlimui, realizuotą vandens nepraleidžiančio link remonto reikalaujančio hidrotechninio pastato paviršiaus karkaso pavidalu, jo nustatymo j darbinę padėtį ir sekančio atitraukimo nuo paviršiaus baigus remonto darbus metu. Plūduriuojančios medžiagos naudojimas apsunkina prietaiso eksploataciją hidrotechninių pastatų polinių konstrukcijų metu, neleidžia vykdyti remonto darbų sunkiai pasiekiamose vietose ir trukdo hidrotechninio pastato eksploataciją remonto metu.
[0006] Prietaiso eksploataciją apsunkina tai, kad plūduriuojančios medžiagos sujungimo su galine karkaso sienele mazgas ir balasto skyriai užtikrina karkaso judėjimą parengiant jį darbui prie hidrotechninio pastato tik vertikaliai. Todėl nėra galimybės keisti karkaso padėtį, privedant jį prie remonto reikalaujančio hidrotechninio pastato sienelės paviršiaus ir nustatant jį į darbinę padėtį, priklausomai nuo individualių hidrotechninio pastato sienelės savybių.
[0007] Išradimo pagrindą sudaro uždavinys pagaminti prietaisą, leidžiantį atlikti po vandeniu esančių hidrotechninių pastatų remonto darbus, prietaisas į darbinę padėtį nustatomas be kokių nors papildomų plūduriuojančių medžiagų ir turi galimybę reguliuoti darbinio karkaso nugrimzdimą nustatant jį į darbinę padėtį ir galimybę keisti jo padėtį priklausomai nuo individualių hidrotechninio pastato sienelės savybių, tai supaprastina prietaiso eksploataciją ir leidžia vykdyti remonto darbus, nenutraukiant hidrotechninio pastato eksploatacijos.
[0008] Aukščiau aprašytą techninį rezultatą leidžia pasiekti tai, kad hidrotechninių pastatų povandeninių dalių remonto prietaisas, kuriame yra iš viršaus ir priekinės pusės atviras ir iš šoninių sienelių sudarytas karkasas su balasto skyriais ir standinančiuoju kontūru, tvirtinimo detalėmis, skirtomis karkaso prijungimui prie hidrotechninio pastato, bei įtaisas vandens išsiurbimui iš karkaso, karkaso plūduriavimą užtikrinantys oro skyriai išdėstyti šoninėse karkaso sienelėse, tuo tarpu balasto skyriai išdėstyti karkaso dugne ir jo šoninėse sienelėse, viršutinėje karkaso dalyje išdėstyti statinės padėties fiksatoriai, o vandens išsiurbimo prietaisas yra pačiame karkase.
[0009] Karkaso plūduriavimą užtikrinantys oro skyriai, išdėstyti šoninėse karkaso sienelėse, tuo tarpu balasto skyriai išdėstyti karkaso dugne ir jo šoninėse sienelėse, viršutinėje karkaso dalyje išdėstyti statinės padėties fiksatoriai, užtikrinantys stumiančios apkrovos priėmimą, ir vandens išsiurbimo prietaiso buvimas pačiame karkase leidžia, nenaudojant papildomų plūduriuojančių medžiagų ir keliamųjų mechanizmų, perkelti karkasą vandeniu išilgai hidrotechninio pastato, remonto reikalaujančios hidrotechninio pastato sienelės pasiekimą ir atitraukimą baigus remonto darbus, nenaudojant papildomų plūduriuojančių medžiagų ir keliamųjų mechanizmų, galimybę reguliuoti karkaso nugrimzdimą nustatant jį į darbinę padėtį, keisti jo padėtį privedant prie hidrotechninio pastato ir keisti karkaso polinkio kampą hidrotechninio pastato ilgyje, priklausomai nuo individualių hidrotechninio pastato sienelės savybių, esant skirtingam balastui balasto skyriuose. Tai supaprastina prietaiso eksploataciją ir leidžia vykdyti remonto darbus, nenutraukiant hidrotechninio pastato eksploatacijos.

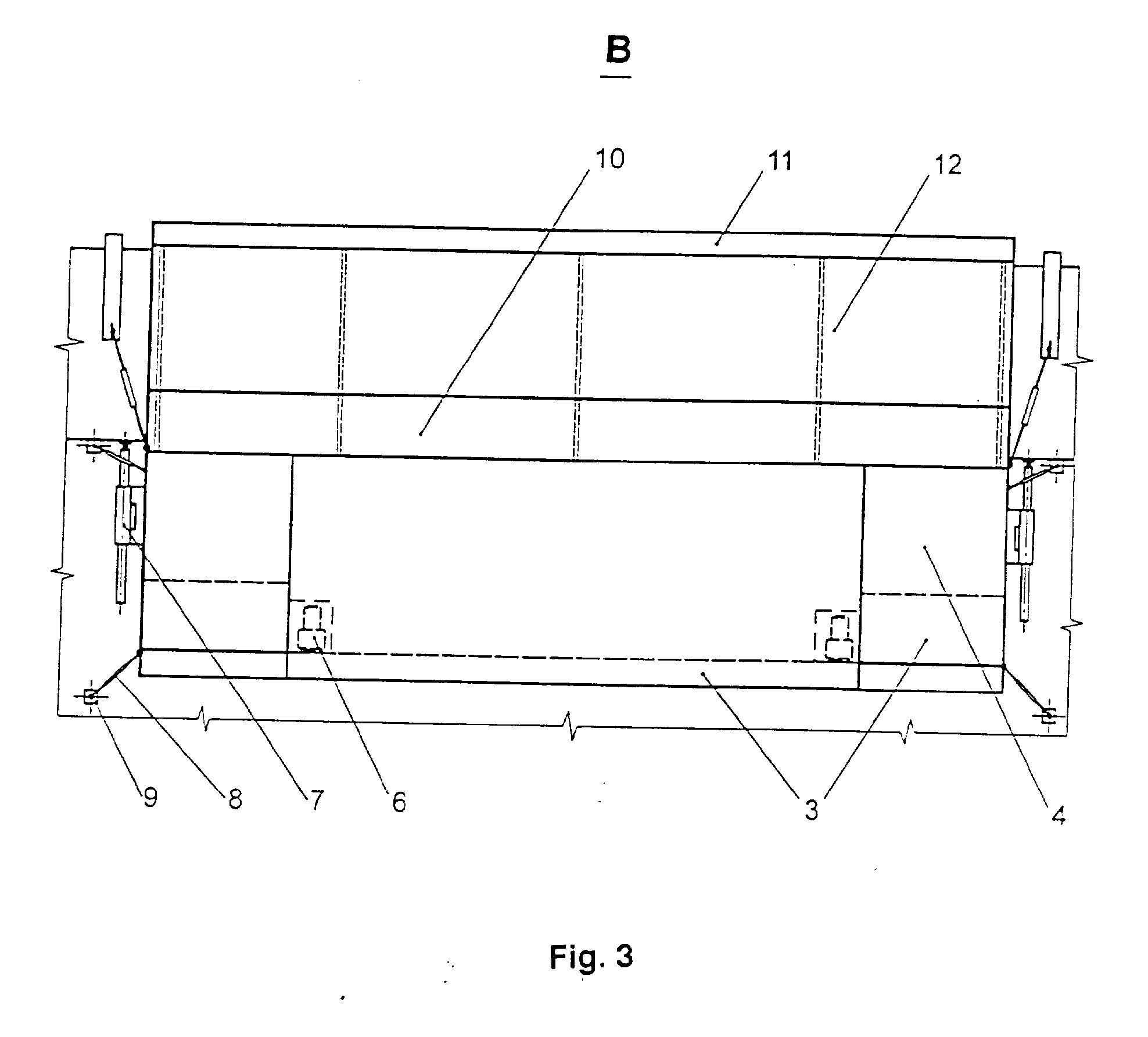

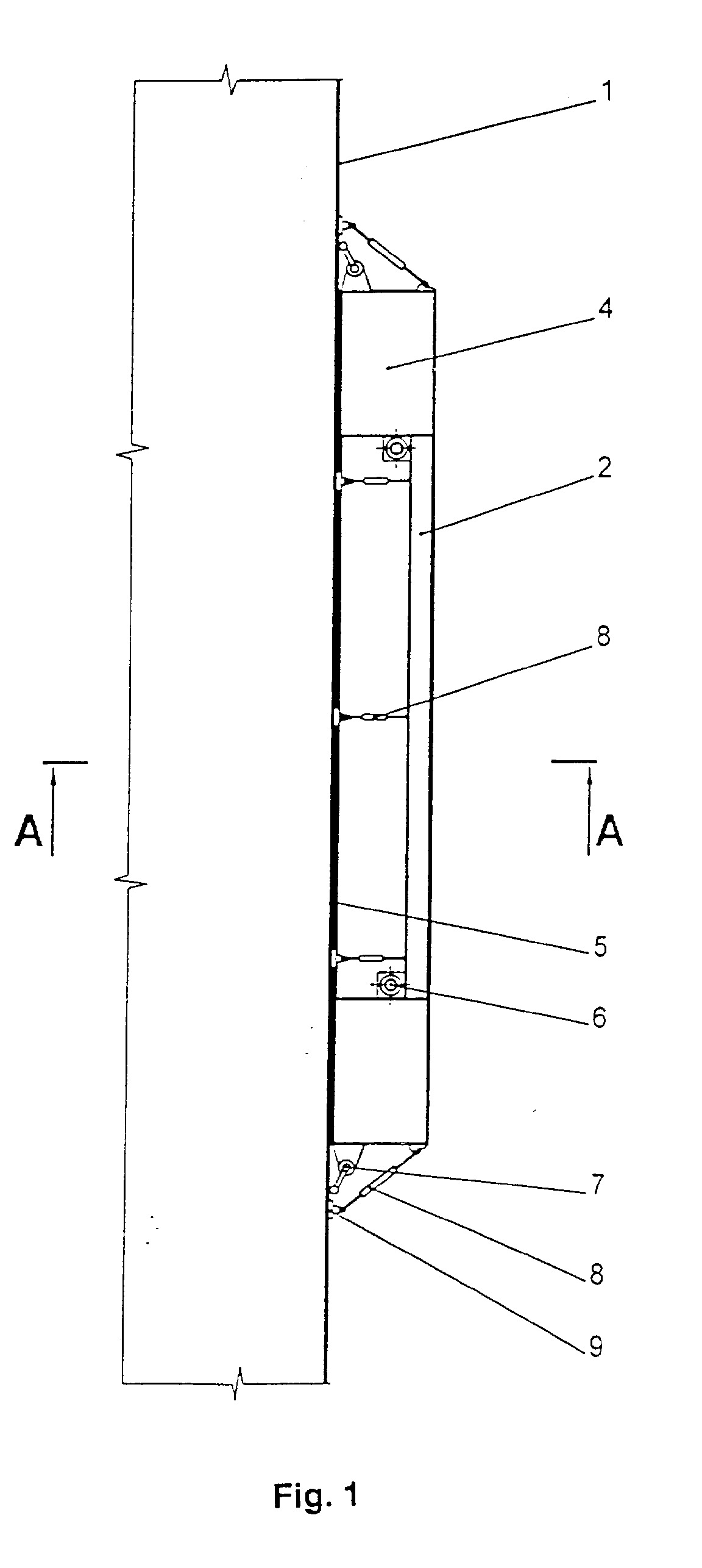

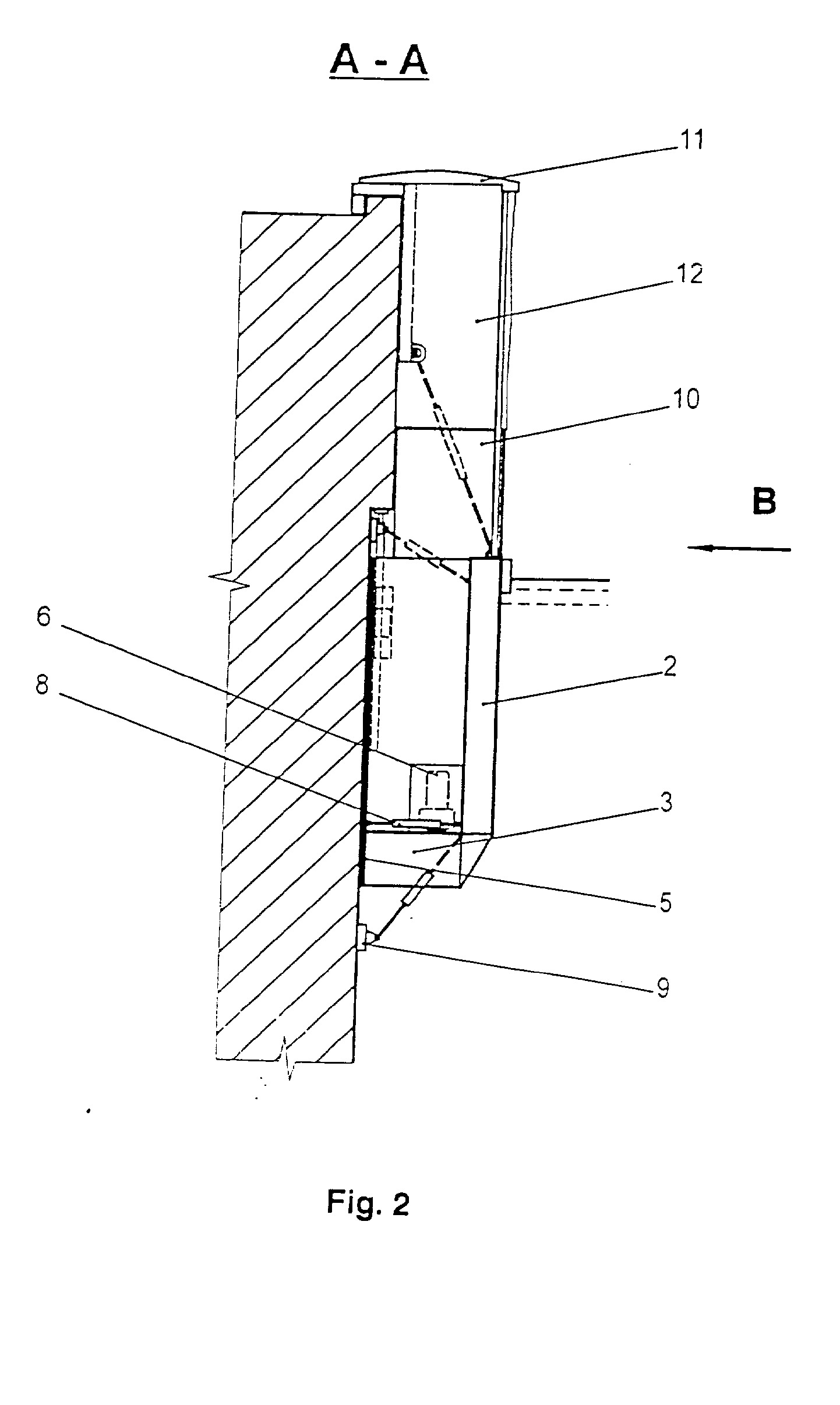

[0010] Išradimo esmę aiškina šie paveikslai. Hidrotechninių pastatų povandeninių dalių remonto prietaisas pavaizduotas Fig. 1, pjūvis A-A iš Fig. 1 pavaizduotas Fig. 2, vaizdas B iš Fig. 2 - Fig. 3.
[0011] Hidrotechninių pastatų povandeninių dalių remonto prietaisas sudarytas iš ant hidrotechninio pastato sienelės 1 tvirtinamo karkaso 2 su balasto 3 ir oro 4 skyriais ir standinančiuoju kontūru 5 ir vandens išsiurbimo prietaisu 6, pvz., iš dviejų panardinamų siurblių, patalpintų karkaso 2 dugno duobėse.
[0012] Karkasas 2 yra iš viršaus ir priekinės pusės atviras besiglaudžiantis prie sienelės 1, ir sudarytas iš šoninių sienelių, galinės sienelės ir dugno. Standinantysis kontūras 5 sumontuotas ant į sienelės pusę esančių šoninių sienelių ir karkaso 2 dugno briaunų. Viršutinėje karkaso 2 dalyje pritvirtinti statinės padėties fiksatoriai 7, iš, pvz., srieginių domkratų. Karkaso 2 prijungimas prie hidrotechninio pastato vykdomas tvirtinimo elementų tempikliais 8 ir pentimis 9.
[0013] Balasto skyriai 3 yra karkaso 2 dugne ir jo šoninėse sienelėse. Oro skyriai, užtikrinantys karkaso 2 plūduriavimą, yra jo šoninėse sienelėse.
[0014] Karkasą 2 nuo bangavimo saugo bortas 10, kurio aukštis yra 1,0 m, o nuo metereologinių kritulių - karkaso stogas 11 ir brezento tentas (palapinė) 12. Remonto darbų vykdymą skirtinguose įlaido (špunto) sienelės aukščio lygiuose užtikrina specialūs dviejų lygių atverčiami pastoliai (ne parodyti).
[0015] Prietaisas leidžia vykdyti remonto ir valymo darbus po vandeniu esančios hidrotechninio pastato dalies zonoje sausai iki -2,5 m atžymos.
[0016] Parengiant karkasą 2 j darbinę padėtį, oro skyriai 4 užtikrina karkaso neskęstamumą perkeliant jį vandeniu, o balasto skyriai 3 - nugrimzdimo reguliavimą ir karkaso 2 padėties keitimą, nustatant jį į darbinę padėtį priklausomai nuo individualių hidrotechninio pastato sienelės 1 savybių.
[0017] Oro skyrių 4 dėka karkasas 2 plukdant priartinamas prie hidrotechninio pastato sienelės, pritvirtinamas prie jos tempikliais 8 ir pentimis 9, o taip pat priimančiais stumiančiąją apkrovą statinės padėties fiksatoriais 7, realizuotais kaip srieginiai domkratai.
[0018] Karkaso 2 pritraukimui ir vienodam prispaudimui prie sienelės 1 naudojami tempikliai ir svirtinės gervės, pritvirtinamos karkaso 2 išorėje ir viduje. Gervės arba tempikliai tvirtinami iš vienos pusės prie karkaso, iš kitos - prie sienelės 1 pritvirtintų penčių 9. Vykdant darbus karkasas 2 ant hidrotechninio pastato sienelės laikosi tempikliai, kurie pritvirtinti karkaso viduje, prie inkarinių elementų ir viršutiniame hidrotechninio pastato statinyje arba ant jo sienelės, ir domkratų, besiremiančių į viršutinį hidrotechninio pastato statinį, pagalba. Pritvirtinus karkasą 2 prie hidrotechninio pastato sienelės standinančiuoju kontūru 5, narai vykdo hermetizaciją, po to iš darbinės erdvės išsiurbiamas vanduo panardinamais siurbliais 6, patalpintais karkaso 2 dugno duobėse. Išsiurbus vandenį iš talpos, kurią sudaro sienelė 1 ir karkasas 2, šis hidrostatinio vandens slėgio prispaudžiamas prie sienelės 1. Hermetizavus karkasą 2 pradedami sausai vykdyti darbai kintančio vandens horizonto zonoje.
[0019] Baigus darbus vienoje hidrotechninio statinio dalyje, suformuota talpa, kurią sudaro sienelė 1 ir karkasas 2, vėl pripildoma vandens. Tada karkasas 2 perkeliamas prie kitos hidrotechninio pastato dalies, nenaudojant papildomų plūduriuojančių medžiagų ir kėlimo mechanizmų. Ir visas ciklas kartojasi.
Įtaisas darbams atlikti hidrotechninių įrenginių povandeninėse dalyse, kuriame yra iš viršaus ir priekinės pusės atviras ir iš šoninių sienelių sudarytas karkasas su balasto skyriais ir standinančiuoju kontūru, tvirtinimo detalėmis, skirtomis karkaso prijungimui prie hidrotechninio pastato, bei įtaisas vandens išsiurbimui iš karkaso, besiskiriantis tuo, kad jis turi karkaso plūduriavimą užtikrinančius oro skyrius, kurie išdėstyti šoninėse karkaso sienelėse, tuo tarpu balasto skyriai išdėstyti karkaso dugne ir jo šoninėse sienelėse, viršutinėje karkaso dalyje išdėstyti statinės padėties fiksatoriai, o vandens išsiurbimo prietaisas yra pačiame karkase.
