[LT] Išradimas priskiriamas hidrotechninei statybai, tiksliau, prietaisams, skirtiems hidrotechninių pastatų polinių konstrukcijų su įvairiai išdėstytais ir besikertančiais poliais remontui. Techninis rezultatas yra prietaiso eksploatacijos supaprastinimas ir galimybė vykdyti remonto darbus sunkiai pasiekiamose vietose, netrukdant hidrotechninio pastato eksploatacijos. Techninis rezultatas pasiekiamastuo, kad hidrotechninių pastatų polinių konstrukcijų remonto prietaise, kuriame yra iš viršaus atviras karkasas su balasto skyriais ir standinančiuoju kontūru bei įtaisas vandens išsiurbimui iš karkaso, karkasas realizuotas iš išsiskleidžiančių, hermetiškai tarp savęs sujungtų sekcijų ir atskirtas darbine aikštele į viršutinį, darbinės kameros ir apatinį skyrius, standinantis karkaso kontūras realizuotas apatinėje karkaso dalyje, žemiau jo darbinės aikštelės pritvirtinto nuimamo hermetizuojančio ventilio pavidalu, kurio forma atitinka remontuojamų polių formą, vandens išsiurbimo iš karkaso įtaisas yra karkaso apatinėje dalyje, balasto skyriai išdėstyti karkaso perimetre taip, kad virš jų išdėstyti karkaso plūduriavimą užtikrinantys oro skyriai, viršutinėje karkaso dalyje išdėstyti statinėspadėties fiksatoriai, o darbinė aikštelė yra su skylėmis, praleidžiančiomis vandenį į apatinį karkaso skyrių.
[EN] This invention is related to hydraulic construction work, in particular, to the equipment for carrying out repair works of hydraulic structure piles having various cross sections and pile location. Technical results of the invention allow to simplify operation of the equipment and to carry out works even at hard accessible places without causing obstacles to operation of hydraulic structure. The technical results are achieved in a way that equipment for carrying out repair works of pile structures includes an open from the upper side framework with ballast sections and sealing contour, and a device for pumping away water, the framework is built of opening sections that are hermetically connected together and it is divided into upper compartment which is a working chamber, and a lower compartment by means of working plate, sealing contour of the framework is made as a removable water-tightening flange corresponding to the form of pile to be repaired, that is located in a lower part of the framework, lower than its working plate, device for pumping away water is located directly in the lower compartment of the framework, ballast sections are located alongside the perimeter of the framework, wherein air sections guaranteeing buoyancy of the framework are located above ballast sections, elements for fixing static position of the framework are installed in its upper part, and holes are made in working plate allowing water to flow to the lower compartment of the framework.
[0001] Išradimas priskiriamas hidrotechninei statybai, tiksliau prietaisams, skirtiems hidrotechninių pastatų polinių konstrukcijų su įvairiai išdėstytais ir besikertančiais poliais remontui.
[0002] Žinomi pakabinai kilnojami mažieji pastoliai, skirti darbų prie cilindrinių rezervuarų vykdymui, kurie sudaryti iš surenkamo sekcijinio karkaso, kuris juda kreivės pavidalo kreipiamąja; laikančiosios darbinės aikštelės; darbinių aikštelių horizontalaus perkėlimo mechanizmas realizuotas kaip karkasas su prie jo pritvirtinta pavarinių ir nepavarinių ratukų apkaba (SU, autorinis liudijimas Nr. 1245676, E 04 G 3/16, publ. 86.07.23).
[0003] Tokių konstrukcijų trūkumas yra tai, kad jos negali būti naudojamos hidrotechninių pastatų polinių konstrukcijų remontui, kintančio vandens horizonto zonoje, nes surenkamas sekcijinis karkasas nėra hermetiškas, o daugybė darbinių aikštelių horizontalaus perkėlimo mechanizmo ratukų negali dirbti vandenyje.
[0004] Artimiausias siūlomam yra prietaisas, skirtas povandeninės hidrotechninių pastatų dalies remontui, su plūduruojančiu skląsčiu-siurbtuku, realizuotu, kaip iš viršaus ir priekinės pusės atviro, besišliejančio su įrengimo sienele ir suformuotu šoninėmis sienelėmis, galine sienele ir vandens nepraleidžiančio karkaso dugnu su balasto skyriais ir sutvirtintu kontūru, tvirtinimo detalės skirtos karkaso prijungimui prie įrengimo užinkaruotos atramos elementų, plūduriuojanti medžiaga su įtaisu, skirtu išsiurbti iš karkaso vandenį ir plūduriuojančios medžiagos ir galinės karkaso sienelės sujungimo mazgas, realizuotas kaip vertikali kreipiamoji pritvirtinta prie galinės karkaso sienelės, ir ant plaukiojančios medžiagos sumontuotais kronšteinais su atraminiais ir prispaudžiamais volais, sąveikaujančiais su karkaso kreipiančiąja, be to, atraminių volų kronšteinai standžiai pritvirtinti prie plūduriuojančios medžiagos, o prispaudžiamųjų volų kronšteinai prie plūduriuojančios medžiagos pritvirtinti taip, kad būtų galimas posūkis ir fiksacija horizantalioje plokštumoje (SU , autorinis liudijimas Nr1511310, E 02 B 1/100, Publ. 89.09.30).
[0005] Tokio prietaiso trūkumas yra būtinybė naudoti papildomą plūduriuojančią medžiagą skląsčio- siurbtuko perkėlimui, realizuotą vandens nepraleidžiančio link remonto reikalaujančio hidrotechninio pastato paviršiaus karkaso pavidalu, jo nustatymo į darbinę padėtį ir sekančio atitraukimo nuo paviršiaus baigus remonto darbus, metu. Plūduriuojančios medžiagos naudojimas apsunkina prietaiso eksploataciją hidrotechninių pastatų polinių konstrukcijų metu, neleidžia vykdyti remonto darbų sunkiai pasiekiamose vietose ir trukdo hidrotechninio pastato eksploataciją remonto metu.
[0006] Prietaiso eksploataciją apsunkina tai, kad konstrukcija neleidžia atlikti remonto darbų visame polių perimetre, esant vienkartiniam skląsčio-siurbtuko pritvirtinimui j darbinę padėtį. Todėl atliekant viso polių paviršiaus remontą tenka daug kartų perkėlinėti skląstį- siurbtuką apie polius, tvirtinant skląstį- siurbtuką į darbinę padėtį ir fiksuojant jį užinkaruotos pastato atramos elementais po kiekvieno eilinio perkėlimo. Todėl būtinybė naudoti plūduriuojančią medžiagą riboja tokią skląsčio- siurbtuko perkėlimo galimybę apie remonto reikalaujantį polių, o kai kuriose polių konstrukcijose tai yra neįmanoma. Be to, esant daugkartiniam skląsčio- siurbtuko perkėlinėjimui apie polių reikalingas išankstinis užinkaruotos atramos elementų pritvirtinimas, leidžiantis ant jų pakabinti skląstį- siurbtuką eilinio perkėlimo metu.
[0007] Prie prietaiso trūkumų galima paminėti tai, kad jo konstrukcija numato skląsčio- siurbtuko tvirtinimą į darbo padėtį tik ant išanksto nustatytame ir griežtai fiksuotame lygyje, kurį apsprendžia išanksto pritvirtintų užinkaruotos atramos elementų padėtis. Be to, vertikalaus judėjimo gebėjimas karkaso sujungime su plūduriuojančiąja medžiaga užtikrina, priartintam prie remonto reikalaujančio pastato paviršiaus, karkaso galimybę judėti pagal vertikalę užpildant ar ištuštinant jo balastinių skyrių tik iki susidūrimo su aukščiau aprašytais užinkaruotos atramos elementais. Tai nesuteikia karkaso lygio pakeitimo galimybės, esant jo nustatymo į darbinę padėtį procesui.
[0008] Išradimo esmę sudaro uždavinys pagaminti prietaisą, skirtą hidrotechninių pastatų polinių konstrukcijų remontui, leidžiantis remonto atlikimą, kai polinės konstrukcijos yra su įvairaus ilgio ir įvairiai išsidėsčiusiais poliais, nustatomas j darbinę padėtį be kokių nors papildomų plūduriuojančių medžiagų, kuriam būdinga galimybė keisti darbinio karkaso buvimo lygi parengimo darbui procese užtikrinant jo neskendamumą, tai palengvina prietaiso eksploataciją ir leidžia vykdyti remonto darbus net sunkiai pasiekiamose vietose, netrukdant hidrotechninio pastato darbo.
[0009] Aukščiau aprašytas techninis rezultatas pasiekiamas tuo, kad hidrotechninių pastatų polinių konstrukcijų remonto prietaise, kuriame yra iš viršaus atviras karkasas su balasto skyriais ir standinančiuoju kontūru bei Įtaisą vandens išsiurbimui iš karkaso, karkasas realizuotas iš išsiskleidžiančių, hermetiškai tarp savęs sujungtų sekcijų ir atskirtas darbine aikštele Į viršutini, darbinės kameros ir apatini skyrius, standinantis karkaso kontūras realizuotas apatinėje karkaso dalyje, žemiau jo darbinės aikštelės pritvirtinto nuimamo hermetizuojančio ventilio pavidalu, kurio forma atitinka remontuojamų polių formą, vandens išsiurbimo iš karkaso Įtaisas yra karkaso apatinėje dalyje, balasto skyriai išdėstyti karkaso perimetre, taip kad virš jų išdėstyti karkaso plūduriavimą užtikrinantys oro skyriai, viršutinėje karkaso dalyje išdėstyti statinės padėties fiksatoriai, o darbinė aikštelė yra su skylėmis praleidžiančiomis vandenį į apatinį karkaso skyrių.
[0010] Karkaso realizacija, iš išsiskleidžiančių, hermetiškai tarp savęs sujungtų sekcijų ir atskirtas darbine aikštele į viršutinį, darbinės kameros ir apatinį skyrius, standinantis karkaso kontūras realizuotas apatinėje karkaso dalyje, žemiau jo darbinės aikštelės pritvirtinto nuimamo hermetizuojančio ventilio pavidalu, kurio forma atitinka remontuojamų polių formą, vandens išsiurbimo iš karkaso įtaisas yra karkaso apatinėje dalyje, balasto skyriai išdėstyti karkaso perimetre, taip kad virš jų išdėstyti karkaso plūduriavimą užtikrinantys oro skyriai, viršutinėje karkaso dalyje išdėstyti statinės padėties fiksatoriai, o darbinė aikštelė yra su skylėmis praleidžiančiomis vandeni Į apatini karkaso skyrių, suteikia galimybę remontuoti polių konstrukcijas su įvairiai susikertančiais ir įvairaus ilgio poliais, karkaso perkėlimo vandeniu galimybę, remonto reikalaujančios polių konstrukcijos pasiekimą, parengimą darbui ir tai sekantį atitraukimas baigus remonto darbus nenaudojant papildomų plūduriuojančių medžiagų ir keliamųjų mechanizmų, o taip pat darbinio karkaso lygio keitimo galimybę jo parengimo darbui procese užtikrinant jo neskendamumą. Tai palengvina prietaiso eksploataciją ir leidžia vykdyti remonto darbus net sunkiai pasiekiamose vietose, netrukdant hidrotechninio pastato darbo.
[0011] Karkaso realizacija, iš išsiskleidžiančių, hermetiškai tarp savęs sujungtų sekcijų, balasto skyrių išdėstytų karkaso perimetre, taip kad virš jų išdėstyti karkaso plūduriavimą užtikrinantys oro skyriai, leidžia nenaudojant papildomų plūduriuojančių medžiagų ir keliamųjų mechanizmų perkelti karkasą vandeniu, remonto reikalaujančios polių konstrukcijos pasiekimą, kuri gali būti net ypač sunkiai pasiekiamose vietose, parengti Į darbinę padėti, tuo pat metu esant reikalui keičiant karkaso padėties lygi reguliuojant jo nugrimzdimą esant užtikrintam jo neskendamumui, vykdyti remonto darbus visame polių perimetre, vieną kartą nustačius karkasą į darbinę padėti, o po to atitraukti karkasą nuo polių baigus remonto darbus. Tuo metu viršutinėje karkaso dalyje pritvirtinti statinės padėties fiksatoriai užtikrina karkaso fiksaciją prie poliaus, priimant stumiančią apkrovą.
[0012] Karkaso padalinimas į viršutini darbinės kameros ir apatini skyrius, darbine aikštele su kiaurymėmis vandens praleidimui ir išdėstytomis apatiniame įtaiso vandens išsiurbimui skyriuje užtikrina vandens išsiurbimą iš darbinės karkaso kameros, tai leidžia sausai vykdyti polių remonto darbus iš darbinės karkaso kameros.
[0013] Suspaudžiančiojo karkaso kontūro realizacija apatinėje karkaso dalyje, žemiau jo darbinės aikštelės, išdėstyto nuimamo hermetizuojančio ventilio, kurio forma atitinka remontuojamus polius, užtikrina karkaso prisijungimo prie remontuojamų jvairaus susikirtimo ir išsidėstymo polių mazgo hermetizaciją, tai riboja vandens patekimą j darbinę karkaso kamerą po parengimo ir nusausinimo.

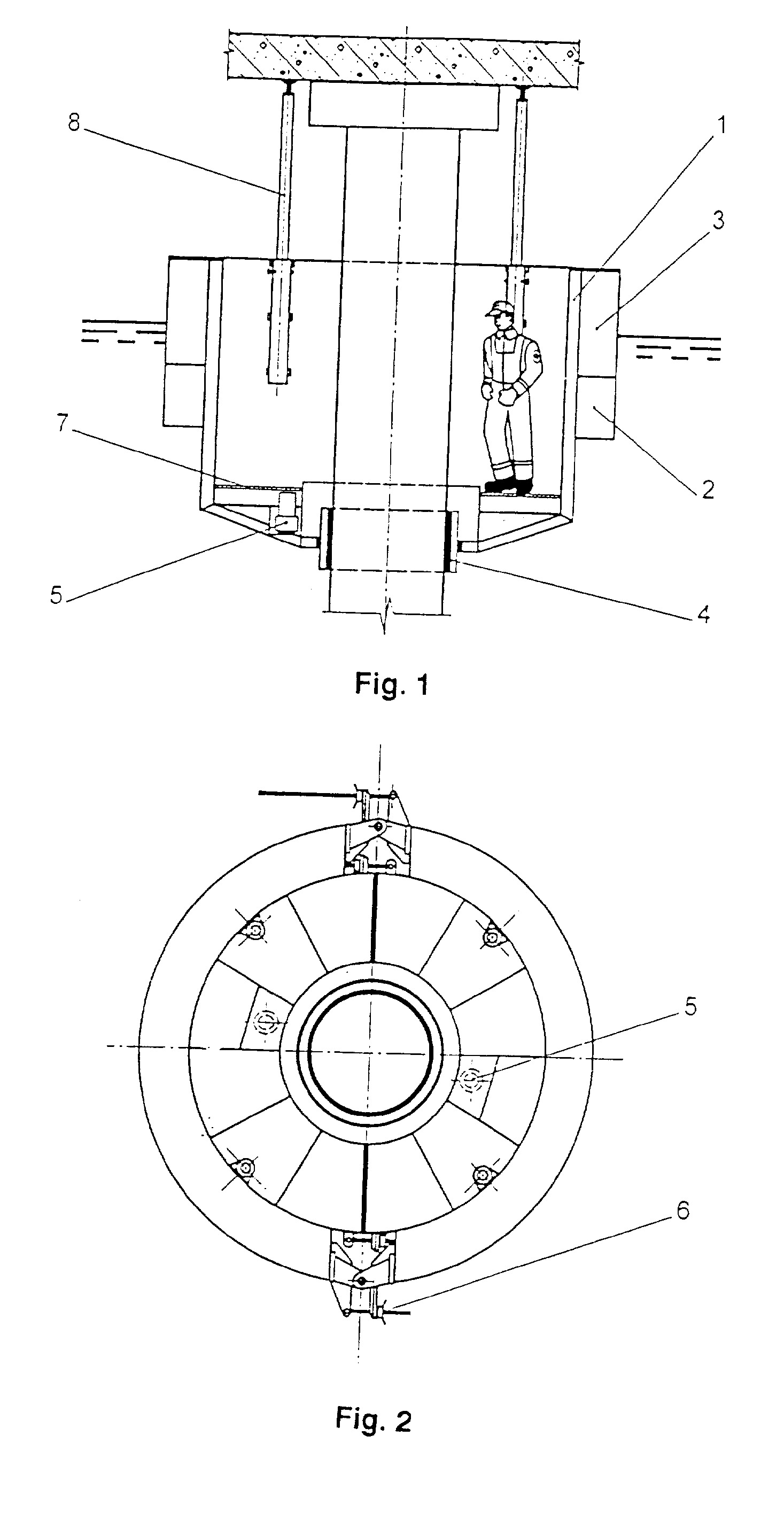

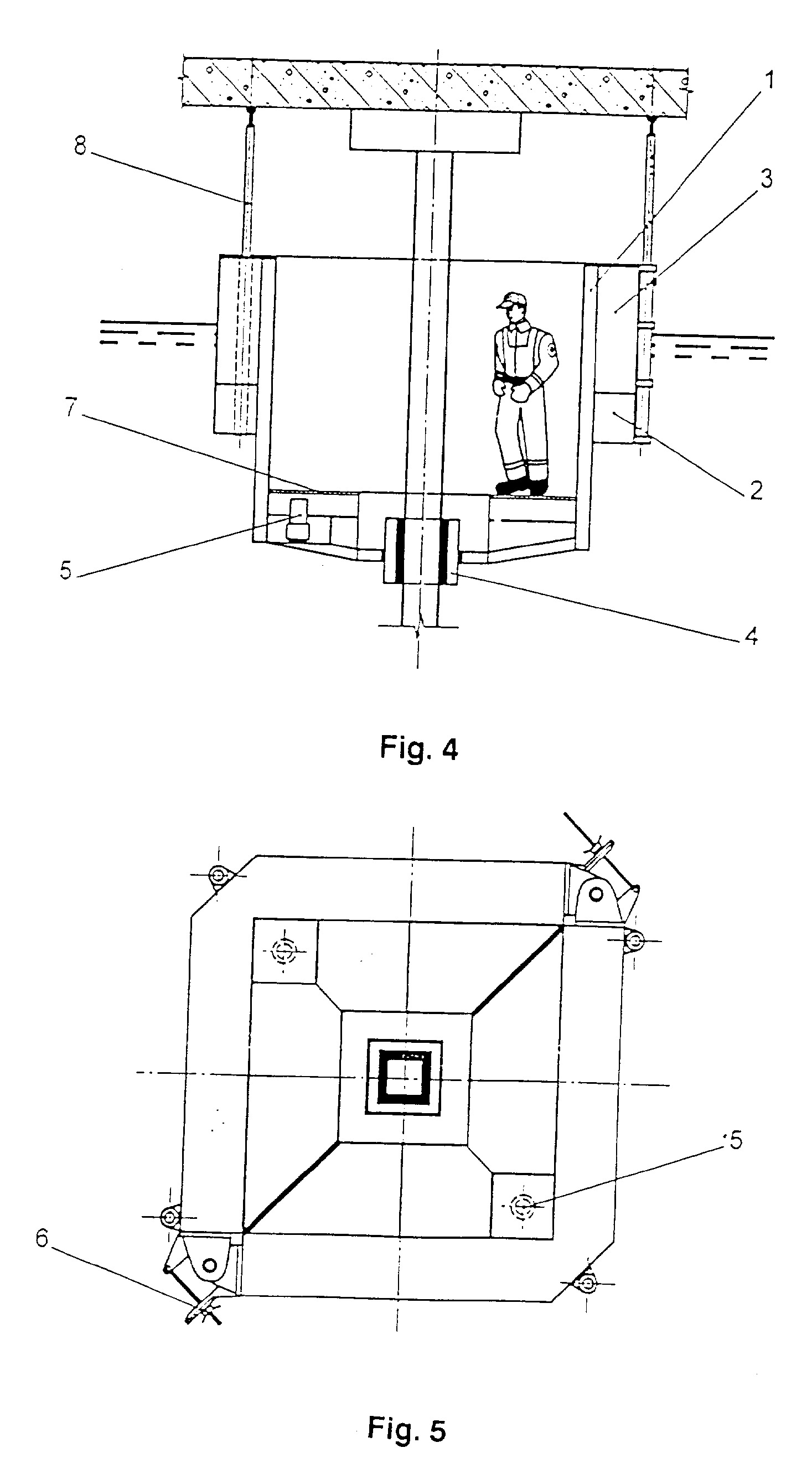

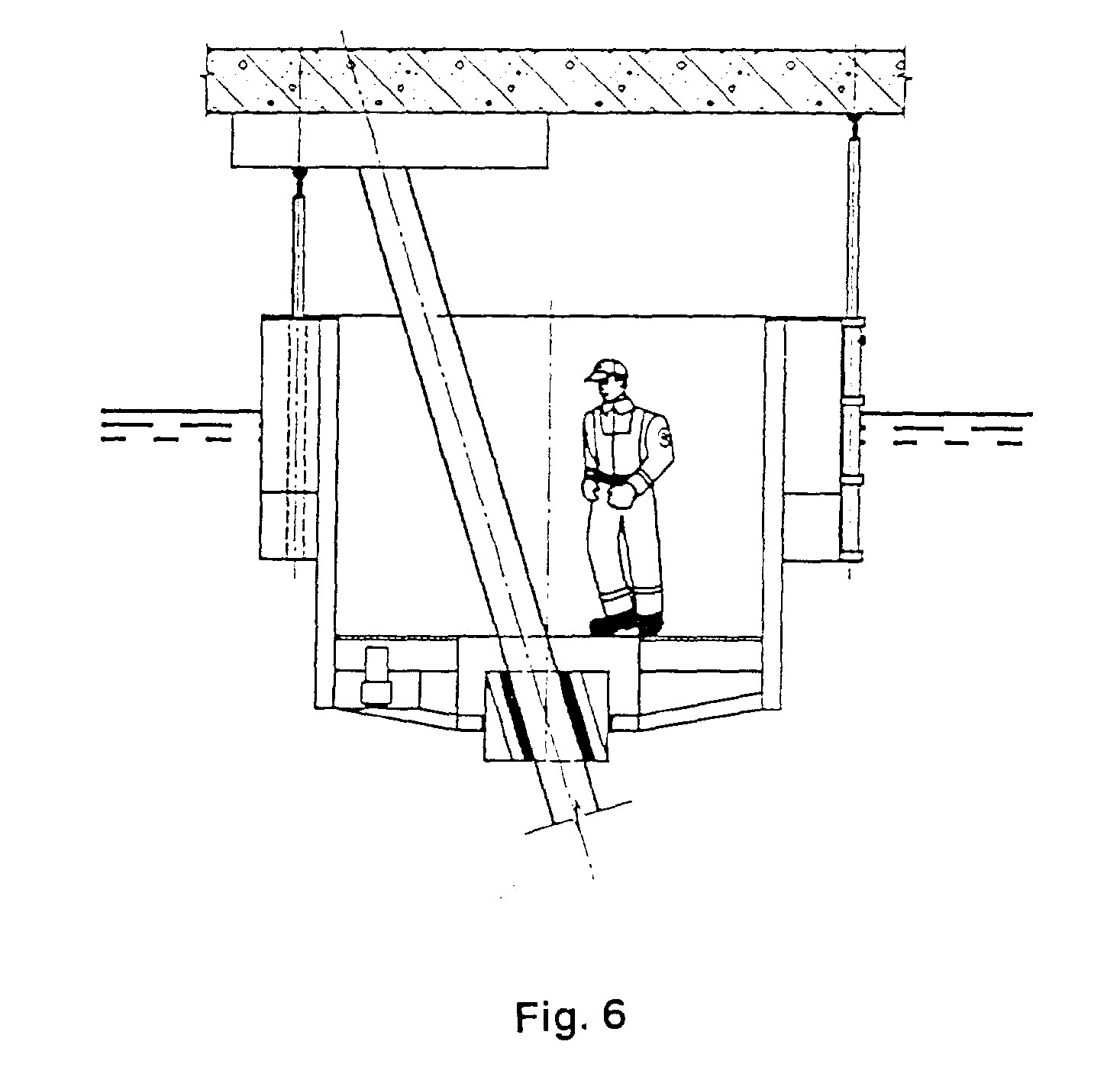

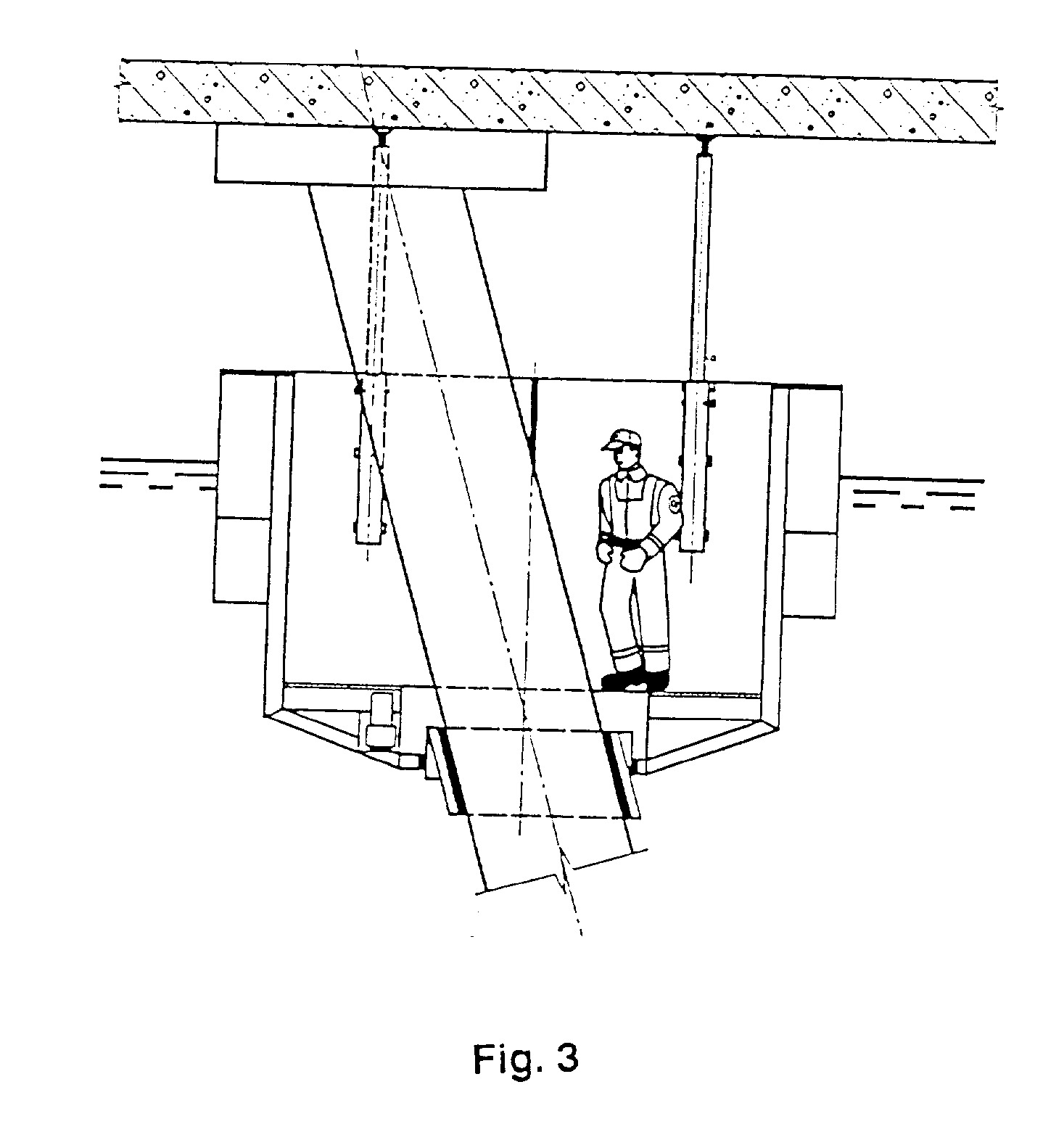

[0014] Išradimo esmė aiškinama šiais brėžiniais. Fig. 1 pavaizduotas prietaiso skirto vertikaliai išdėstytų apvalių polių remontui skersinis pjūvis, Fig. 2 - tas pats vaizdas, Fig. 3 - prietaiso skirto pasvirusių apvalių polių remontui skersinis pjūvis, Fig. 4 - prietaiso, skirto vertikalių prizminių polių remontui, skersinis pjūvis, Fig. 5 - tas pats vaizdas, Fig. 6 - prietaiso, skirto pasvirusių prizminių polių remontui, skersinis pjūvis.
[0015] Hidrotechninių pastatų polinių konstrukcijų prietaisą sudaro iš viršaus atviras karkasas 1 su balasto 2 ir oro 3 skyriais, kurie išdėstyti visame perimetre, ir standinantysis kontūras, kuris yra ventilio (apykaklės) pavidalo, ventilio forma atitinka remontuojamų polių formą, ir vandens išsiurbimo prietaiso 5, kuris yra karkase 1.
[0016] Karkasas 1 yra pagamintas iš išsiskleidžiančių sekcijų, hermetiškai sujungtų tarppusavyje varžtais 6. Karkasas 1 darbo aikštele 7 padalintas i viršutinį darbinės kameros ir apatini skyrius. Darbo aikštelė 7 turi kiaurymes, skirtas vandeniui nutekėti Į apatini karkaso 1 skyrių. Viršutinėje karkaso 1 dalyje pritaisyti priimantys stumiančią apkrovą fiksatoriai 8, kurių padėtis yra statinė, jie gali būti realizuoti, pavyzdžiui, domkratų pavidalu. Vandens iš karkaso išsiurbimo prietaisas 5 yra sudarytas iš dviejų panardinamų siurblių, patalpintų karkaso dugno duobėse ir užtikrinančių vandens išsiurbimą iš apatinio karkaso skyriaus.
[0017] Plukdant, tai leidžia atlikti plūduriavimą ir neskęstamumą užtikrinantys oro skyriai 3, narai priveda iš išsiskleidžiančių sekcijų sudarytą karkasą 1 prie remonto reikalaujančio poliaus, apgaubia ji, o paskui sujungia karkaso sekcijas ir suveržia jas varžtais 6, pasiekiant visišką sujungimo hermetizaciją. Nustatant karkasą 1 i darbinę padėtj jo nugrimzdimas pasiekiamas balasto skyrių 2, išdėstytų visame perimetre, pagalba. Karkaso 1 padėtis ant poliaus fiksuojama, naudojant priimančius stumiančią apkrovą fiksatorius 8, kurie yra domkratų, besiremiančių į apatinį hidrotechninio pastato paviršių, pavidalo. Po karkaso 1 fiksacijos prie poliaus narai hermetizuoja karkaso 1 ir poliaus lietimosi mazgą, naudojant hermetizuojantį ventilį 4, savo forma atitinkantį remontuojamą polių. Tada naudojant panardinamus siurblius, patalpintus dugno duobėse, atliekamas vandens išsiurbimas iš darbinės karkaso kameros.
[0018] Po vandens išsiurbimo iš darbinės karkaso kameros, į ją nusileidžia specialistai, atliekantys remonto darbus.
[0019] Baigus vieno poliaus remontą, karkasas vėl pripildomas vandens, demontuojamas ir perkeliamas prie kito poliaus ir visas ciklas kartojasi. Karkaso perkėlimas prie kito poliaus vykdomas plukdant be jokiu plūduriuojančiu medžiagų ar keliančių mechanizmų.
Hidrotechninių Įrenginių polių konstrukcijų remonto įtaisas, sudarytas iš iš viršaus atviro karkaso su balasto skyriais ir standinančiuoju kontūru ir vandens išsiubimo iš karkaso prietaisu, besiskiriantis tuo, kad karkasas sudarytas iš išsiskleidžiančių, hermetiškai tarp savęs sujungiamų sekcijų ir darbo aikštele atskirtas į viršutini darbinės kameros ir apatini skyrius, standinantysis kontūras yra apatinėje karkaso dalyje po darbo aikštele esančio nuimamo hermetizuojančio ventilio, kurio forma atitinka remontuojamo poliaus formą, pavidalo, vandens išsiurbimo Įrenginys yra karkaso apatiniame skyriuje, balasto skyriai išdėstyti visame karkaso perimetre, virš balasto skyrių yra karkaso plūduriavimą užtikrinantys oro skyriai, viršutinėje karkaso dalyje pritvirtinti statinės padėties fiksatoriai, o darbo aikštelėje yra kiaurymės vandens nutekėjimui Į apatinį karkaso skyrių.
