[LT] Išradimas priklauso statybos pramonei ir gali būti naudojamas statybinėse konstrukcijose.@Ritininės hidroizoliacijos jungimo prie vertikalių konstrukcijų mazgas pasižymi tuo, kad ritininė hidroizoliacija įleista į vertikalioje konstrukcijoje padarytą specialios geometrijos trikampio formos griovelį, kuriame pritvirtinta ir užtaisyta specialiu skiediniu.
[EN] The invention relates to building conctruction industry and can be used in building constructions. A connecting joint of a roller hydroinsulation to vertical constructions characterizes in that the roller hydroinsulation is inserted into a special geometry three - cornered groove made in a vertical construction, and fixed and casted with a special mortar.
[0001] Išradimas priklauso statybinėms konstrukcijoms, būtent siūlomas ritininės hidroizoliacijos prie vertikalių konstrukcijų jungimo naujos konstrukcijos mazgas.
[0002] Šiuo metu ritininė hidroizoiiacija prie statinių vertikalių konstrukcijų jungiama pagal pagrindiniame galiojančiame dokumente - statybos normose ii taisyklėse "Stogų dangos", SN,T II - 26 - 76, Maskva, 1978 6 -me priede stogų detalių schemose parodytu 1- mu paveikslu ( 20 psl.). Prijungus ritmine hidroizoiiacija pagal normose nurodytą mazgą, lietui lyjant ir pučiant vėjui, dalis lietaus lašų įsigeria j vertikalios konstrukcijos viršutinį sluoksnį, susidaro spaudimas į vertikalią plokštumą ir lietaus lašai yra veikiami horizontalių jėgų, kurios įspaudžia juos į vertikalią konstrukciją. Įspausti lašai teka žemyn, aplenkdami hermetizuojančią mastiką.Be to, išorine plokštuma tekantys lietaus lašai užsilaiko už minėtos masti-kos, ir dalis šių lašų, spaudžiami vėjo, įbėga į vertikalią statinio konstrukciją.Tuo atveju, kai mastika blogai sukimba su vertikaliu paviršiumi, juo slenkantis vanduo gali patekti po pagrindine hidroizoliacine danga, toliau vanduo per perdangą gali įbėgti bet kurioje patalpos vietoje.
[0003] Pramonės pastatų ritininių stogų įrengimui naudojamasi "'Pramoninių pastatų ritininių stogų tipinių detalių" katalogu, kompleksas 6963, serija TD 15 -91, kuriame aptariamas mazgas yra analogiškas SNįT II - 26 - 76.
[0004] Ritininės hidroizoliacijos jungimas prie vertikalių konstrukcijų numatytas ir res-publikinėse statybos normose ir taisyklėse ''Stogų - terasų projektavimo ir įrengimo instrukcija", RSN 38 - 75 (11 -me paveiksle).

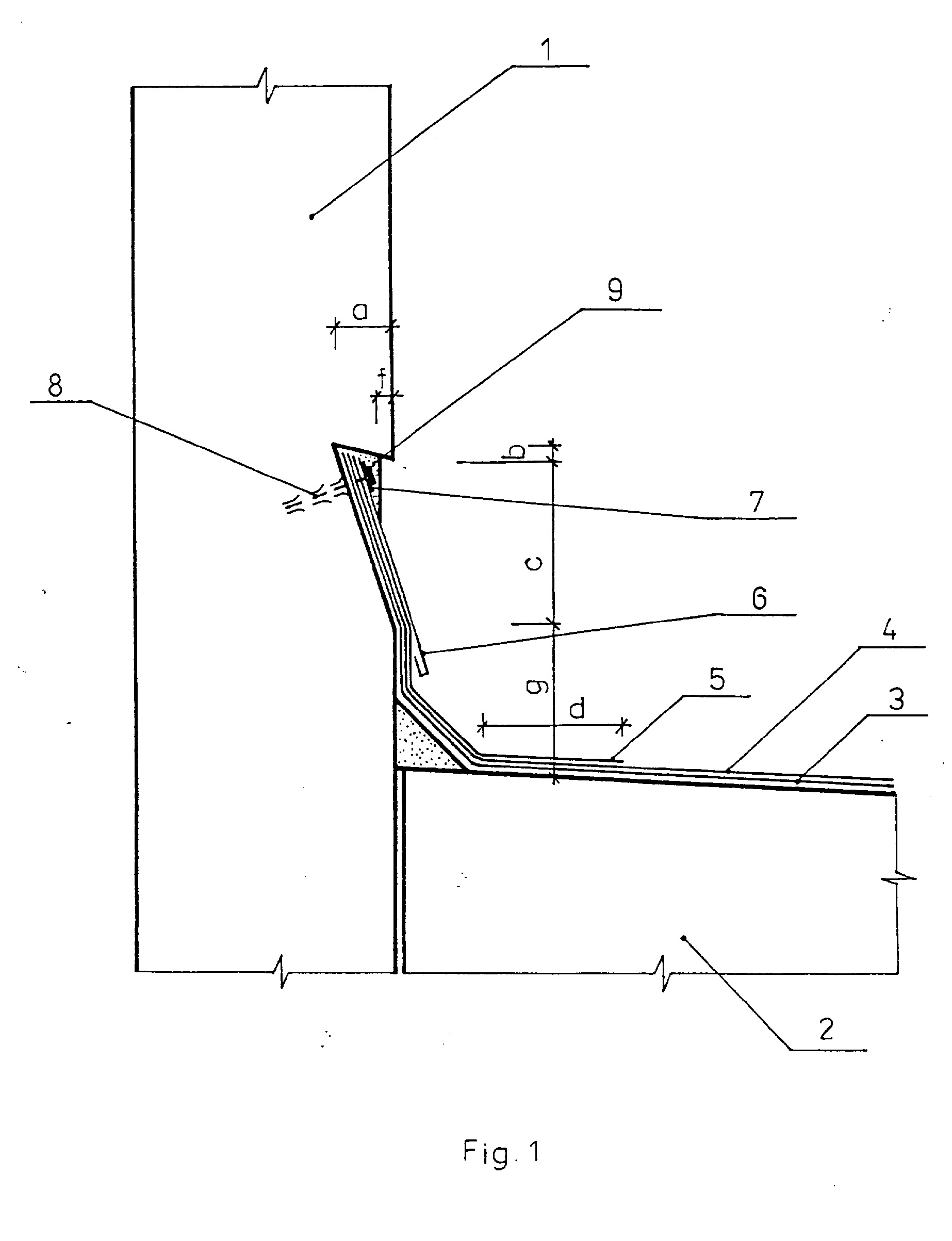

[0005] Siūlomas ritininės dangos prie vertikalių konstrukcijų jungimo mazgas parody-tas 1-je figūroje. Vertikalioje konstrukcijoje 1 padaromas (išpjaunamas ar kitokiu būdu įrengiamas) trikampio formos griovelis a,b, c matmenų, kurio apatinis kraš-tas nutolęs nuo stogo dangos g atstumu. Apatinis ritininės hidroizoliacijos sluoksnis 3 klijuojamas prie stogo konstrukcijos 2 ir vertikalios konstrukcijos 1, įleidžiant šį sluoksnį į suformatuotą griovelį. Po to klijuojama pagrindinė hidroizoiiacija 4 ir virš jos priklijuojamas papildomas ritininės hidroizoliacijos sluoksnis 5. Virš suklijuotų sluoksnių uždedamas cinkuotos skardos stogelis 6, kuris prispaudžiamas plienine juosta 7 ir e atstumais tvirtinama elementais 8. Plieninė juosta 7 užtaisoma specialiu skiediniu % kurio kraštas nuo vertikalaus paviršiaus turi būti nutolęs f atstumu.
[0006] Taip pritvirtinus ritininę hidroizoliaciją prie vertikalios konstrukcijos, bėgantis vanduo jos paviršiumi ar įsigėręs į konstrukciją pateks ant cinkuotos skardos sto-gelio 6. Griovelio viršutinės plokštumos nuolydis įviršų dydžiu b neleidžia lietaus lašams, pučiant vėjui, patekti į sienos vidų.
[0007] Figūroje 1 siūlomas mazgas gali būti pritaikytas ir anksčiau prie vertikalių kons-trukcijų, įvykdytiems ritminės hidroizoliacijos jungimams atliktiems pagal statybos normas ir taisykles SN;T II - 26 - 76, ištaisyti. Tuo tikslu reikia atplėšti nuo vertikalios konstrukcijos paviršiaus ritininę hidroizoliaciją ir, išpjovus fig. 1 pažymėtų matmenų griovelį, prijungti ritininę hidroizoliaciją siūlytu būdu.
Ritininės hidroizoliacijos jungimo prie vertikalių konstrukcijų mazgas, turintis ritininę dangą ir skardos stogelį, besiskiriantis tuo, kad ritininė hidroizoliacija įleista į vertikalioje konstrukcijoje padarytą specialios geometrijos trikampio formos griovelį, kuriame pritvirtinta ir užtaisyta specialiu skiediniu.
