[LT] Išradimas priskiriamas šilumą gaunantiems ir orą šildantiems įtaisams ir gali būti panaudojamas įvairios paskirties patalpų apšildymui.@Siūloma paprastesnė technologiniu požiūriu įprasta stačiakampėsformos kieto kuro krosnis, turinti dvi degimo kameras, dureles, oro reguliavimo sklendę, dūmų išėjimo vamzdį su krosniakaište ir oro cirkuliacijos vamzdžius. Nauja krosnyje tai, kad oro cirkuliacijosvamzdžiai, išdėstyti krosnies viduje, šonuose yra vertikalūs ir tiesūs, o kiti, sulenkti kampu didesniu už 90°, sumontuoti savo vertikaliomis dalimis prie krosnies vidinės galinės sienelės, o sulenktais galais išeina į krosnies priekį virš durelių, iš kurių dalis šių vamzdžių savo išlenkta vertikalia dalimi praeina per pagrindinės degimo kameros viršutinę dalį, kita dalis vamzdžių praeina per galutinio degimo kameros ertmę.
[EN] The invention relates to heat engineering. The stove for solid fuels is used for heating rooms and buildings.@It is provided a sampler rightangled stove for solid fuels having two burning chambers, adoor, an air control valve, a smoke outlet pipe with a gate and air circulation pipes. In accordance with the invention, the air circulation pipes placed inside the stove are vertical and straight atits sides, and other of them, that are bent at angle more than 90°, are mounted at inside end wall of the stove by their vertical parts, and by their bent ends extend towards the front of the stove over the door. The part of these pipes extend through the upper part of the main burning chamber by its bent vertical part, the other part of the pipes extend through the finish burning chamber.
[0001] Išradimas priskiriamas šilumą gaunantiems ir orą šildantiems įtaisams ir gali būti panaudojamas įvairios paskirties patalpų apšildymui.
[0002] Žinomas Vokietijos išradimas F24B/00; 5/00 9308/9 Nr. 33, kur degimo kamera padalinta į pagrindinę degimo kamerą bei galutinio sudeginimo kamerą vamzdeliais iš krosnies užpakalinės dalies.
[0003] Šio oro šildytuvo kūryklą sudaro 2 degimo kameros perskirtos plokšte ir apgaubtos riestais oro cirkuliacijos vamzdžiais. Degimui reikalingas oras į viršutinę galutinio degimo kamerą paduodamas iš šoninių riestų oro cirkuliacijos vamzdžių dviem vamzdeliais su skylutėmis.
[0004] Šių išradimų trūkumai: pirmuoju atveju mažas šilumos mainų plotas, antruoju nepakankami šilumos mainai aktyviausioje vietoje, virš pagrindinės degimo kameros, sudėtinga gamybos technologija, ne visiems patinkanti krosnies gulsčios statinės forma, nėra galimybės pastatyti puodą su vandeniu pašildymui.
[0005] Išradimo tikslas - paprastesnė technologiniu požiūriu įprastos stačiakampės formos konstrukcija su padidintu n.v.k.
[0006] Išradimo esmę sudaro minėtų trūkumų pašalinimas kieto kuro krosnyje, turinčioje 2 degimo kameras, dureles, oro reguliavimo sklendę, dūmų išėjimo vamzdį su krosniakaište ir oro cirkuliacijos vamzdžius, šiuos oro cirkuliacijos vamzdžius, vertikalius ir tiesius išdėstant krosnies viduje šonuose, o kitus, sulenktus kampu didesniu už 90°, sumontuojant savo vertikaliosiomis dalimis prie krosnies vidinės galinės sienelės, o sulenktus galus nuvedant į krosnies priekį virš durelių, iš kurių, dalis savo horizontalia dalimi praeina per pagrindinės degimo kameros viršutinę dalį, kita dalis vamzdžių per galutinio degimo kameros ertmę.

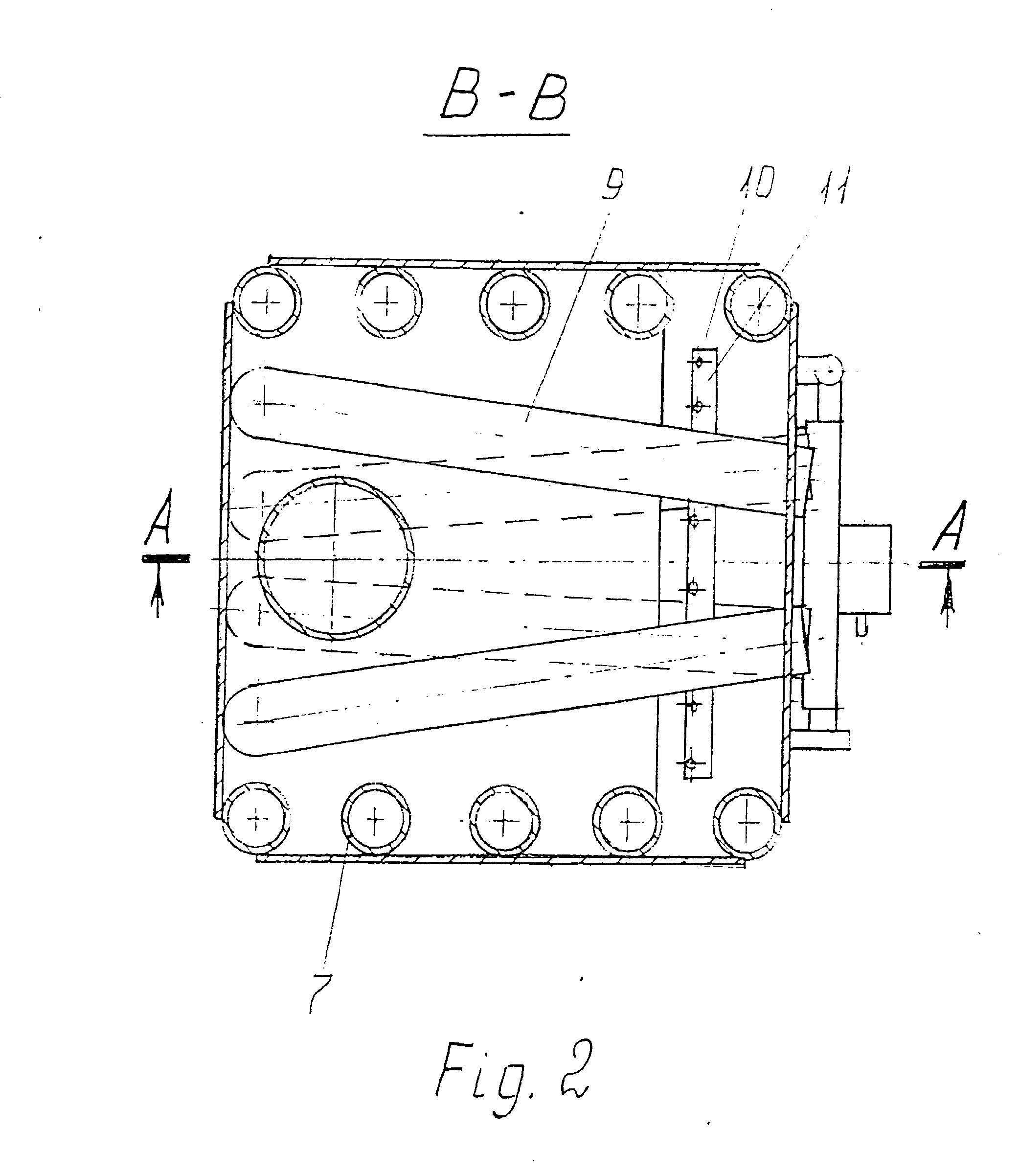

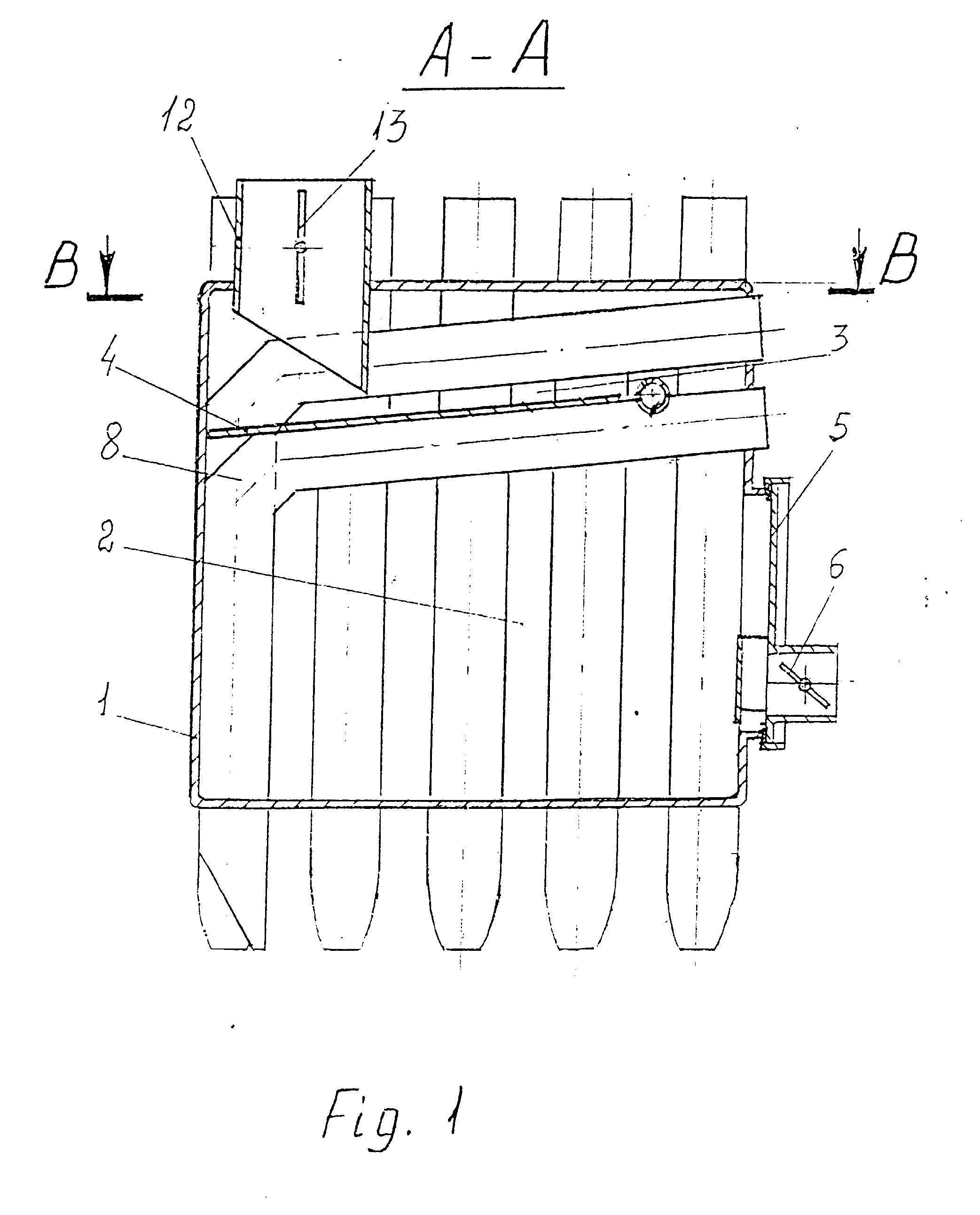

[0007] Kieto kuro krosnį sudaro stačiakampis iš lakštinio plieno pagamintas korpusas 1 , kuriame įrengta kūrykla susidedanti iš 2-jų degimo kamerų: pagrindinės 2, bei galutinio degimo 3, perskirtų pertvara 4. Krosnies priekyje įrengtos durelės 5 su oro padavimo reguliavimo sklende 6. Krosnies viduje šonuose įtaisyti vertikalūs tiesūs oro cirkuliacijos vamzdžiai 7. Šių vamzdžių galai gali būti įstrižai nupjauti vamzdžiai. Kiti cirkuliacijos vamzdžiai yra lenkti. Kampas tarp sulenktos ir vertikaliosios ir horizontaliosios šių vamzdžių dalių yra daugiau už 90°. Vertikaliosiomis šių vamzdžių dalimis jie sumontuoti prie vidinės galinės krosnies sienelės. Dalis šių vamzdžių 8 nuvesti horizontaliomis savo dalimis po plokšte 4 ir skirti šilumos mainams pagrindinėje degimo kameroje. Kitų vamzdžių 9 vertikaliosios dalys praeina per galutinio degimo kamerą 3. Skersai ant vamzdžių 8 įtaisytas oro padavimo antrai degimo kamerai, aklinais galais ir šoninėmis skylutėmis 10 oro, gaunamo iš vamzdžių 8 išėjimui, vamzdelis 11. Krosnies viršutinės dalies gale įtaisytas, turintis įstrižai nupjautą galą dūmų išėjimo vamzdis 12 su įrengta krosniakaište 13. Šis vamzdis turi būti sujungtas su kaminu.
[0008] Veikimo principą sudaro kieto kuro deginimas 2-jų degimo kamerų kūrykloje. Užkrautoje pagrindinėje degimo kameroje 2 vyksta lėtas degimas dėl oro bado, gaunamo per sklendę 6. Išsiskyrę, bet negalutinai sudegę dujos kyla aukštyn ir aplenkę pertvarą 4 patenka į viršuje įrengta galutinio degimo kamerą 3, kur, gavę papildomai oro, išeinančio iš vamzdelio 11 skylučių, baigia degti ir patenka į dūmų išėjimo vamzdį 12. Vykstant šiam degimui, aktyviai ir dideliu plotu vyksta šilumos mainai su aplinka per korpuso 1 sieneles bei oro cirkuliacijos vamzdžių 7 bei 8 ir 9 sieneles. Vamzdžių 7; 8 ir 9 viduje vyksta intensyvi konvekcija, kas sukelia patalpos oro didesnį judėjimą ir visas patalpos oras greitai ir palyginti vienodai sušildomas.
Kieto kuro krosnis, turinti dvi degimo kameras, dureles, oro reguliavimo sklendę,dūmų išėjimo vamzdį su krosniakaište, oro cirkuliacijos vamzdžius, b e s i s k i r i a n t i tuo, kad cirkuliacijos vamzdžiai, išdėstyti krosnies viduje, šonuose yra vertikalūs ir tiesūs, o kiti, sulenkti kampu didesniu už 90°, sumontuoti savo vertikaliomis dalimis prie krosnies vidinės galinės sienelės, o sulenktais galais išeina j krosnies priekį virš durelių, iš kurių dalis šių vamzdžių savo sulenkta vertikalia dalimi praeina per pagrindinės degimo kameros viršutinę dalį, kita dalis vamzdžių praeina per galutinio degimo kameros ertmę.
Kieto kuro krosnis, turinti dvi degimo kameras, dureles, oro reguliavimo sklendę,dūmų išėjimo vamzdį su krosniakaište, oro cirkuliacijos vamzdžius, b e s i s k i r i a n t i tuo, kad cirkuliacijos vamzdžiai, išdėstyti krosnies viduje, šonuose yra vertikalūs ir tiesūs, o kiti, sulenkti kampu didesniu už 90°, sumontuoti savo vertikaliomis dalimis prie krosnies vidinės galinės sienelės, o sulenktais galais išeina j krosnies priekį virš durelių, iš kurių dalis šių vamzdžių savo sulenkta vertikalia dalimi praeina per pagrindinės degimo kameros viršutinę dalį, kita dalis vamzdžių praeina per galutinio degimo kameros ertmę.
