[LT] Išradimas priklauso statybos pramonei, būtent statinių pamatų montavimams. Išradimo tikslas - sutrumpinti statinių pamatų montavimo laiką ir pagerinti jų kokybę. @Išradimo esmė yra ta, pagal pažymėtąkontūrinę liniją žemėje išgręžia kiaurymes, armuoja metalo armatūrą ir užlieja betono skiediniu, o iš betono blokelių su angomis sudeda pamatų kontūrą, papildomai armuoja metalo armatūra, kurią sujungia su prieš tai armavimui panaudota metalo armatūra, ir užlieja betono skiediniu, be to, virš pamatų kontūro kloja klojinius monolitinės sienos statybai arba betono blokelių eiles taip, kad sutaptų jų kiaurymės. Pamatų montavime naudojamas įtaisas kiaurymių gręžimui žemėje, sudarytas iš rankenos, koto, korpuso, kuriame įrengtos dvi viršutinėmis dalimis sujungtos metalinės plokštelės, kurių išilginės ašys su horizontalia plokštuma sudaro 30 - 60 ° kampą, be to, plokštelės pasuktos apie savo išilgines ašis taip, kad jų plokštumos su horizontalia plokštuma sudaro 30 - 60 ° kampą.
[EN] The invention relates to construction engineering. The object of the invention - to reduce mounting time of foundations and to increase foundations quality. In accordance with the invention, holes are made along a contour line on the ground, they are reinforced and filled with a concrete mixture, and a contour of foundations is made from concrete blocks with holes, it is further reinforced, the reinforcement is connected with the wires used before and is spread with the concrete mixture besides falce work is made over the contour foundations for walling or the lines of concrete blocks are put down in such a way that their holes would be matched. In mounting of the foundations, there is used a device for drilling holes in the ground which comprises a handle, a haft, a housing in which two metalic plates interconnected with their upper parts are arranged, the longitudinal axes of which constitute an angle of 30-60 o with a horizontal plane, besides the plates are turned around their longitudinal axes so that their planes constitute an angle of 30-60 o with a horizontal plane.
[0001] Išradimas priklauso statybos pramonei, būtent statinių pamatų montavimams.
[0002] Žinomas pamatų ir sienos montavimo būdas, pagal kurį iškasa tranšėją ir į ją įstato tam tikru atstumu vienas nuo kito surinkimo elementus su kreivalinijinėm išėmom ir armatūra. Tarp surinkimo elementų betonuoja monolitinius ruožus, (žr. RU patentąNr.2046883, TPK E 02 D 5/20, 1995).
[0003] Žinomas pamatų montavimo būdas, pagal kurį išgręžia vieną arba dvi eiles kiaurymių ir į jas patalpina sprogstamos medžiagos užtaisus. Sprogimo metu pažymėtame pamatų plote susidaro išpurento grunto zona, į kurią įveda rišančių medžiagų skiedinį. Siekiant pagerinti pamatų kokybę į išpurentą gruntą, prieš įvedant rišančių medžiagų skiedinį, įstato armatūrą, (žr. SU patentąNr. 1018461, TPK E 02 D 5/20, 1995).
[0004] Žinomas sraigtinis prietaisas grunto gręžimui. Jis sudarytas iš strypo su sraigtine mente, kuri yra cilindrinio suktuko, turinčio pjovimo elementą, formos, (žr. RU patentąNr.2034956, TPK E 02 D 5/56, 5/80, 1995).
[0005] Žinomas pamatų montavimas būdas yra sudėtingesnis, užtrunka ilgesnį laiką. Žinomo įtaiso konstrukcija nėra paprasta
[0006] Išradimo tikslas - sutrumpinti statinių pamatų montavimo laiką ir pagerinti jų kokybę.
[0007] Išradimo esmė yra ta, kad statinio pamatų montavimo būde, pagal pažymėtą kontūrinę liniją žemėje išgręžia kiaurymes, armuoja metalo armatūra ir užlieja betono skiediniu, o iš betono blokelių su angomis sudeda pamatų kontūrą, papildomai armuoja metalo armatūra, kurią sujungia su prieš tai armavimui panaudota metalo armatūra, ir užlieja betono skiediniu, be to, virš pamatų kontūro kloja klojinius monolitinės sienos statybai arba betono blokelių su angomis eiles taip, kad jų angos sutaptų.
[0008] Išradimo esmė yra ta, kad įtaisas kiaurymių gręžimui žemėje sudarytas iš rankenos, koto, korpuso, kuriame įrengtos dvi viršutinėmis dalimis sujungtos metalinės plokštelės, kurių išilginės ašys su horizontalia plokštuma sudaro 30-60° kampą, be to, plokštelės pasuktos apie savo išilgines ašis taip, kad jų plokštumos su horizontalia plokštuma sudaro 30-60° kampą.

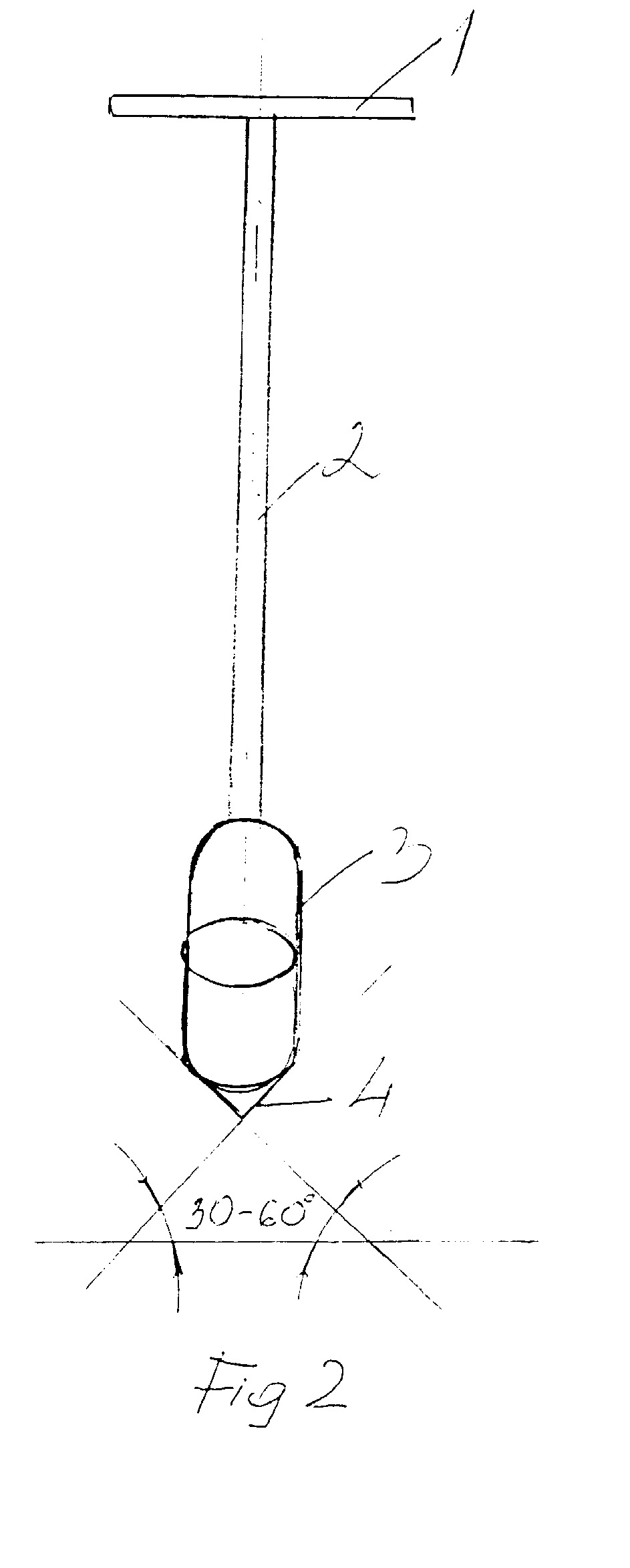

[0009] įtaisas kiaurymių gręžimui žemėje sudarytas iš rankenos 1, koto 2, korpuso 3 ir gręžimo dalies 4. Gręžimo dalis sudaryta iš dviejų plokštelių, kurių išilginės ašys su horizontalia plokštuma sudaro 30-60° kampą. Be to, plokštelės pasuktos apie savo išilgines ašis taip, kad jų plokštumos su horizontalia plokštuma sudaro 30-60° kampą.

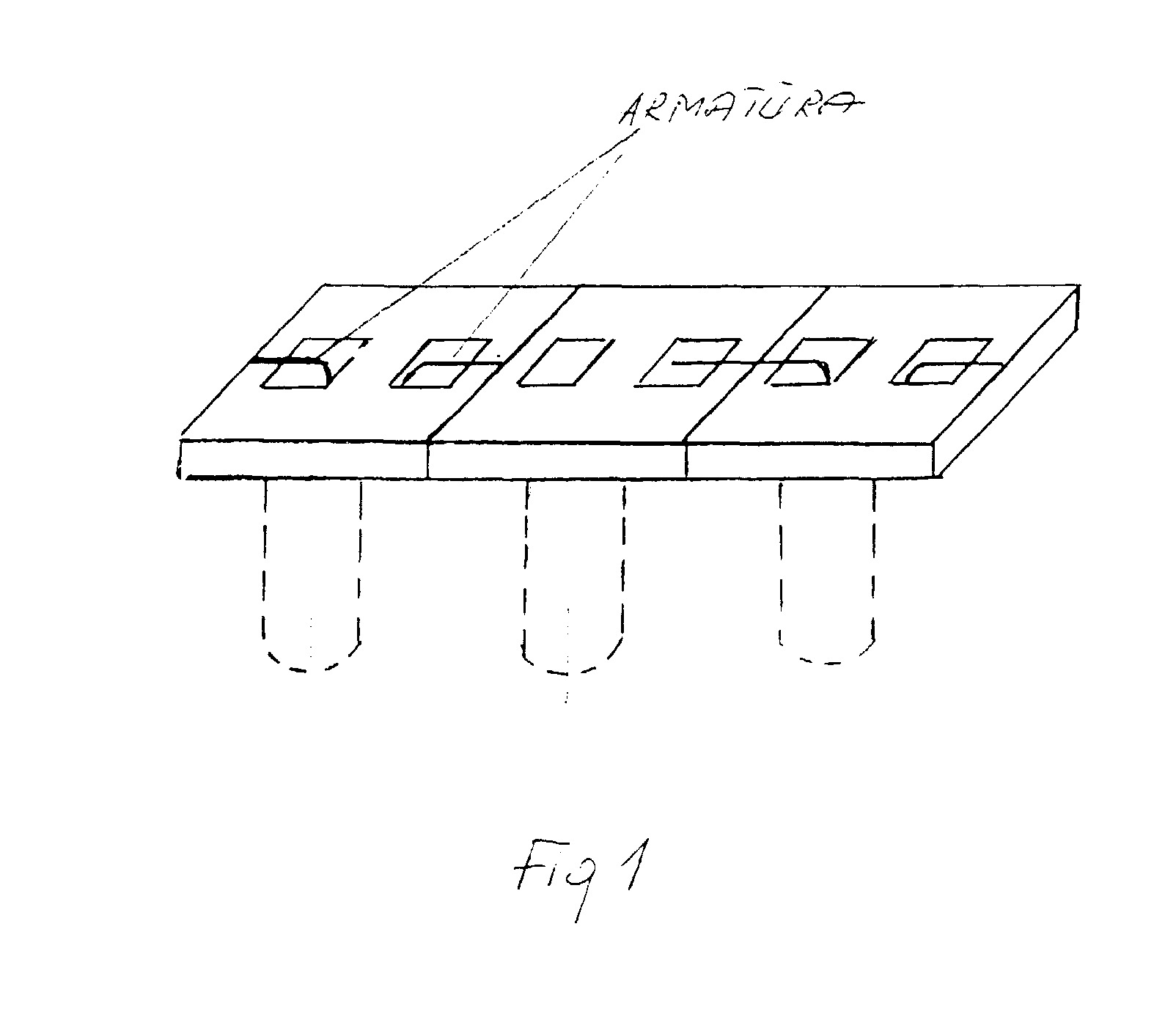

[0010] Žemėje specialiu įtaisu išgręžia kiaurymes pagal pažymėtą pamatų kontūro liniją. Kiaurymių skaičius priklauso nuo grunto bei būsimo statinio masės. Išgręžtas kiaurymes armuoja metalo armatūra, pavyzdžiui, metaliniais strypais, ir užlieja betono skiediniu. Po to, kloja betono blokelių su angomis pirmą eilę, papildomai armuoja ir lieja betono skiedinį, papildomą armatūrą sujungiant su prieš tai armavimui naudota armatūra. Taip išklojus pamatų kontūrą, iš betono blokelių su angomis kloja sekančias eiles. Virš pamatų kontūro vietoje betono blokelių galima kloti klojinius monolitinės sienos statybai.
[0011] Pareiškiamą būdą naudoja montuojant lengvų konstrukcijų statinių pamatus (tvoras, karkasinius namus). Pareiškiamas pamatų montavimo būdas ir įtaisas leidžia sumažinti medžiagų sąnaudas, pamatų montavimo trukmę, nes atkrenta nereikalingi žemės kasimo darbai.
1 .Statinio pamatų montavimo būdas, gręžiant kiaurymes grunte, besiskiriantis tuo, kad, pagal pažymėtą kontūrinę liniją žemėje išgręžia kiaurymes panaudojant įtaisą, armuoja metalo armatūra ir užlieja betono skiediniu, o iš betono blokelių su angomis sudeda pamatų kontūrą, papildomai armuoja metalo armatūra, kurią sujungia su prieš tai armavimui panaudota metalo armatūra, ir užlieja betono skiediniu, be to, virš pamatų kontūro kloja klojinius monolitinės sienos statybai arba betono blokelių su angomis eiles taip, kad sutaptųjų angos.
2.Įtaisas kiaurymių gręžimui žemėje, turintis gręžimo elementą besiskiriantis tuo, kad jis sudarytas iš rankenos, koto, korpuso, kuriame įrengtos dvi viršutinėmis dalimis sujungtos metalinės plokštelės, kurių išilginės ašys su horizontalia plokštuma sudaro 30-60° kampą, be to, plokštelės pasuktos apie savo išilgines ašis taip, kad jų plokštumos su horizontalia plokštuma sudaro 30-60° kampą.
