[LT] Išradimas priklauso medicinai, gastroenterologijai. Aprašomas zondas turi du kanalus: aspiracinį ir tiriamąjį. Jo darbinėje dalyje yra įmontuotas elastinis balionas su keliomis poromis elektrodų, kurių laidai pro tiriamąjį kanalą yra sujungti su elektromiografine aparatūra, o tiriamojo kanalo ertmė yra sujungta su manometrine aparatūra. Zondo darbinis galas turi alyvuogės formos metalinį antgalį,kurio angelės susisiekia su zondo vamzdelio aspiraciniu kanalu, kuris taip pat turi angeles zondo vamzdelio darbinėje dalyje.
[EN] The invention relates to medicine, in particular to gastroenterology. The presented sound comprises two canals: for aspirating and for examinating. A working part includes an elastic bulb with some pair of electrodes which wires through the examinating canal are connected to an electromiographic apparatus and the cavity of the examinating canal is connected with manometric apparatus. The working part of the sound have an olive-shaped metalic point which openings connectes with the aspirating canal of the sound tube, the aspirating canal have the openings in the working part of the sound tube too.
[0001] Zondas tirti virškinamojo trakto elektromechaniniam aktyvumui priklauso medicininiai sričiai, gastroenterologijai.
[0002] Žinomas zondas, tirti virškinamojo trakto elektromechaninį aktyvumą (SU Nr. 906516 M cl. A61 B5/05), susideda iš vamzdelio, kurio darbinė dalis turi elastinį balioną, kurio šoniniame paviršiuje yra elektrodas su kontaktiniu prisiurbėju. Baliono vidinė ertmė sujungta su įrenginiu, sudarančiu padidintą spaudimą, o kontakinis prisiurbiamasis elektrodas - su įrenginiu, sumažinančiu spaudimą.
[0003] 1. Kontaktinis elektrodas perduoda elektrinius potencialus nuo atsiurbiamos vietos, kuri yra traumuota atsiurbimu. 2. Elektriniai potencialai yra perduodami per nepaslankius elektrodus.

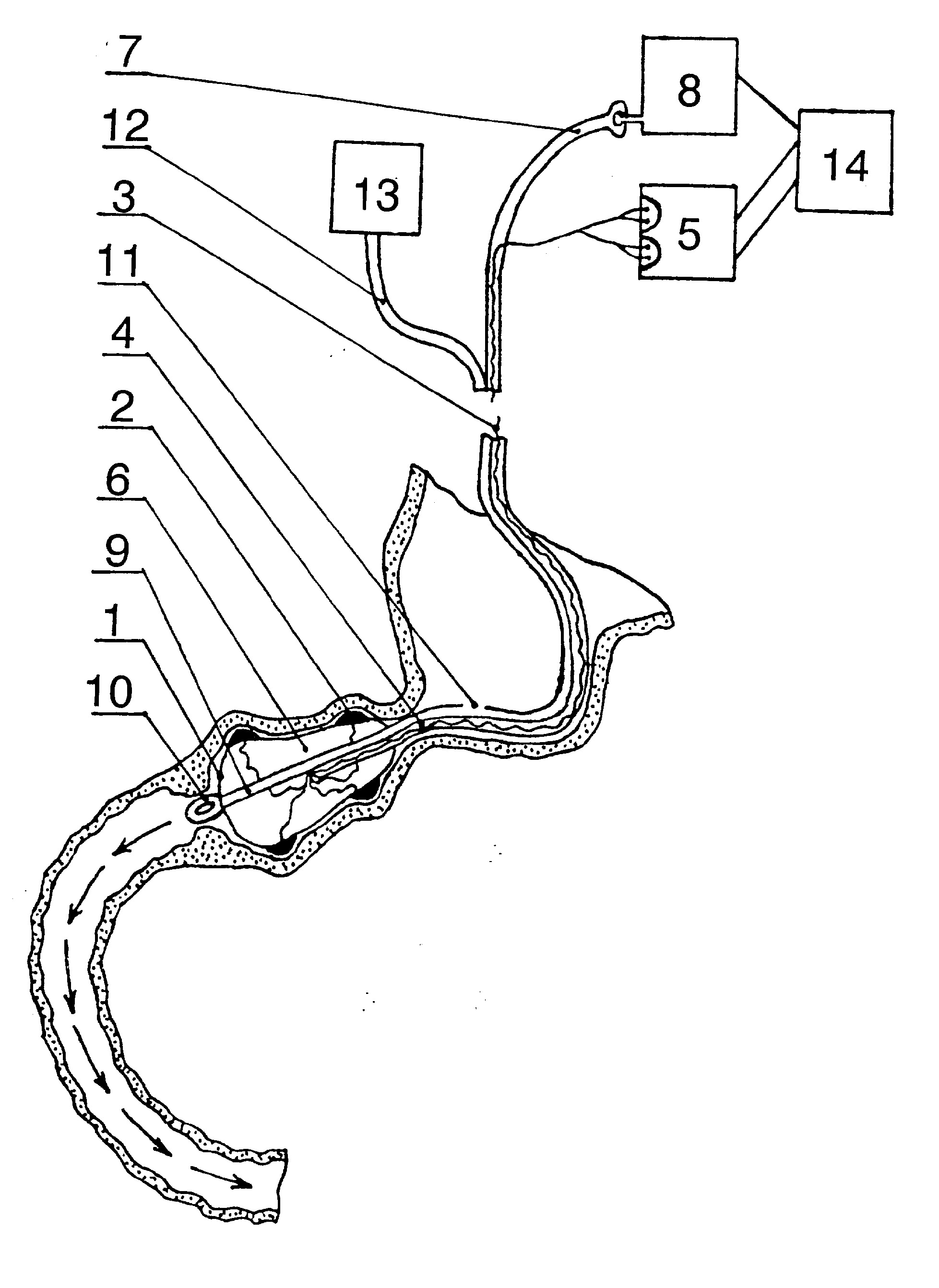

[0004] Siūlomas zondas tirti virškinamojo trakto elektromechaninį aktyvumą susideda iš elastinio baliono (1), kurio sienelėje yra įmontuotos kelios poros elektrodų (2), kurių laidai (3) praeina pro matojamuojo zondo kanalą (4), kurie išeina iš zondo sienelės ir yra sujungti su elektromiografu (5). Baliono ertmė (6) pro matuojamąjį kanalą (4) ir išėjimą (7) yra sujungta su manometrine aparatūra (8). Zondo atsiurbiamasis kanalas (9) turi antgalyje (10) ir zondo sienelėse atsiurbiamasias angeles (11). Šis kanalas išėjimu (12) yra sujungtas su aspiracine aparatūra (13). Elektromiografinė ir manometrine aparatūra yra sujungta su registratoriumi (14).
[0005] Pateikiamas zondas naudojamas ambulatoriniams pacientams. Prieš procedūrą iš baliono yra atsiurbiamas oras. Zondo darbinė dalis yra nuryjama 45 -50 cm ilgio. Po to pro aspiracinį kanalą yra atsiurbiamas oras ir skrandžio turinys. Balionas yra pripučiamas oru 1/3 savo tūrio (5 - 7 ml). Zondo elektriniai laidai ir tyriamasis kanalas yra sujungiami su elektromiografine ir manometrine aparatūra, o šie - su registruojančia aparatūra (saviraščiu ar kompiuteriu).
[0006] Pagal ligonio savijautą, registravimo duomenis ir nurytos zondo dalies ilgį pastoviai vyksta elektrinio ir mechaninio aktyvumo signalų registracija. Tyrimo metu kas 15 minučių yra atsiurbiamas virškinamojo kanalo turinys. Baigus tyrimą, iš baliono atsiurbiamas oras, atjungiama aparatūra ir zondas palengva yra ištraukiamas.
Zondas tirti virškinamojo trakto elektrom echan i nį aktyvumą, susidedantis iš elastinio baliono, su įmontuotu jo sienelėje prisiurbiamuoju elektrodu ir esančiu ant vamzdelio, besiskiria tuo, kad ant zondo dvikanalio vamzdelio yra įmontuotas elastinis balionas su keliomis poromis elektrodų jo sienelėje, kurių laidai pro matuojamąjį kanalą yra sujungti su elektromiografu, o kanalo ertmė su manometru.
