[LT] Išradimas priklauso prietaisų sričiai ir yra skirtas sunaudotos šilumos energijos apskaitai, kontrolei ir valdymui termofikacinėse šildymo sistemose. @Pagal siūlomą būdą apskaičiuoja šilumos energijos nešėjo temperatūras, debitus ir šilumos energijos kiekį, nustato funkcinę priklausomybę tarp sunaudotos šilumos energijos ir informacijos apie atsiskaitymą su šilumos tiekėju, kurią nuskaito priešlaikinio apmokėjimo įrenginyje iš integrosheminės kortelės ir reguliuoja arba sumažina šilumos energijos kiekį iki minimalaus, dar užtikrinančio šildymo sistemos neužšąlantį režimą, priklausomai nuo priešlaikinio apmokėjimo įrenginyje nuskaitytos informacijos apie atsiskaitymą su šilumos tiekėju.@Įrenginį su priešlaikinio apmokėjimo sistema sudaro skaitiklis (1), susidedantis iš debito jutiklių (2),temperatūros jutiklių (3), prijungtų prie procesoriaus (4), kurio išėjime prijungtas indikatorius (5). Prie procesoriaus (4) per valdymo ir suderinimo bloką (6) prijungtas priešlaikinio apmokėjimo įrenginys (7), susidedantis iš procesoriaus-kontrolerio (8), prie kurio prijungti atminties blokas (9) ir laiko matavimo blokas (10), indikatorius (11) ir integroscheminės kortelės nuskaitymo ir įrašymoblokas (12), į kurį įstatoma integroscheminė kortelė (13). Prie valdymo ir suderinimo bloko (6) prijungtas reguliatorius (14).
[EN] The invention relates to instrument engineering and can be used for controlling of used heat energy and in thermal heating systems. The present method is characterized by the calculation of the temperatures of heat power carrier, of discharges and of heat power, by the determination the functional dependence between the used heat energy and information about the settlement with a heat supplier, by the regulation or the diminution heat energy to the minimum. The information about the settlement is readed by an integrated circuit card in the payment device. The method is characterized by the unfreeze regime. It depends on the readed information in a payment device about the settlement with a heat supplier. The device with the premature payment system comprises the counter (1) which includes the discharge sensors (2), the temperature sensors (3) which are connected to the processor (4) in output of which is connected the indicator (5). The premature payment device (7) is connected by the controlling and coordinating block (6) to the processor (4). The device (7) comprises the processor-controller (8) to which are connected the memory block (9) and the time measuring block (10), the indicator (11) and the block for reading and recording of the integrated circuit card (12), the integrated circuit card (13) is disposed in which. The controller (14) is connected to the controlling and coordinating block (6).
[0001] Išradimas priklauso prietaisų sričiai ir yra skirtas sunaudotos šilumos energijos apskaitai, kontrolei irvaldymuii termofikacinėse šildymo sistemose.
[0002] Yra žinomas būdas ir įrenginys vartotojo parametrams nustatyti reikalin-giems paskirstant kainą už sunaudotą šilumą. Elektroniniuose kainos pas-kirtytojuose šilumos parametro kainą paprastai nustato matuojant temperatūrų skirtumą tarp šildomo elemento ir patalpos oro. Tokia fiksuota išraiška negali įvertinti atskiro šildymo elemento faktinės aplinkos ir darbo sąlygų. Norint išvengti šių nesklandumų nustatymo būdas ir elektroninis kainos už šildymą, paskirstytojas išmatuoja atšalimo greiti šildymo elemento atšalimo metu nutraukus šilumos nešėjo pratekėjimą. Šio dydžio išmatavimo pagrindu indi-vidualiai nustato funkcinį ryšį tarp šilumos atidavimo ir temperatūrų skirtumo (žiūr. Vokietijos patentą. N r. 4122848, GOI K17/08, 1SS4).
[0003] Yra žinomas elektromagnetinis šilumos ir vandens kiekio skaitiklis ir jo veikimo būdas. Skaitiklis susideda iš trijų debito jutiklių, keturių temperatūros jutiklių. indikatoriaus, įtampos poliariškumo komutatoriaus, analoginio komutatoriaus , trikdžio kompensavimo bloko, mikroprocesoriaus su valdymo bloku, atminties bloko, standartinių išėjimmo signalų bloko, įėjimo stiprintuvo, normuojančio stiprintuvo - komutatoriaus ir atraminės varžos, kuri prijungta prie įtampos poliariškumo komutatoriaus ir analoginio komutatoriaus vieno iš įėjimų kurio skaitmeninė duomenų šina sujungta su mikroprocesoriaus duomenų
[0004] šina, jo valdymo šina lygiagrečiai sujungta su mikroprocesoriaus valdymo bloku, analoginiu signalų komutatoriumi, normuojančiu stiprintuvu komutatoriumi, trikdžio kompensavimo bloku ir įtampos poliariškumo komutatoriumi,o jo išėjimo duomenų ir adresų šina lygiagrečiai sujungta su indikatoriumi, atminties bloku, turinčiu dažninius ir srovinius išėjimus,kiti keturi analoginio komutatoriaus iėjimai sujungti su keturių temperatūros jutiklių išėjimais, o šeštasis įėjimas sujungtas su normuojančio stiprintuvo-komutatoriaus išėjimu, kurio įėjimai per trikdžio kompensavimo bloką ir įėjimo stiprintuvą, sujungti su kiekvienu debito jutiklių išėjimu, kurių žadinimo apvijos sujungtos su įtampos poliariškumo Urjrr"Jt3torį' imi

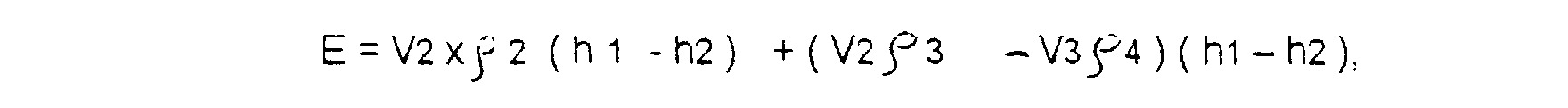

[0005] Nurodytas skaitiklis veikia sekančiai: apskaičiuoja [tekančio ir ištekančio šilumos nešėjo bei karšto vandens temperatūras, debitus ir sunaudoto karšto vandens masę, o šilumos energijos kiekį, sunaudota, patalpų ir karšto vandens pašildymui, nustato pagal formulę:
[0006] kur:
[0007] Vi, V2 , V3 - pratekėjusio vandens kiekiai;
[0008] f"-, f. vandens tankiai;
[0009] (l u k .,,(y Ii - entaipijas atitinkančios temperatūros Ti ,T2 T3 , Tc.
[0010] (Žiūr.Lietuvos Respublikos patentą Nr. 4237, GOIK17/16, biul."Išradimai, pramo-ninis dizainas. prekių ženklai, firmų vardai", 1997m.).
[0011] Nurodytas skaitiklis ir jo veikimo būdas, kaip ir analogas, negali kontroliuoti valdyti ir vykdyti energijos nešėjų tikslios apskaitos ir atsiskaitymo už juos.
[0012] Išradimo tikslas - kontruoliuoti, valdyti šilumos energijos nešėjų apskaitą ir padidinti atsiskaitymo už ją. tikslumą ir operatyvumą.
[0013] Nurodytas tikslas pasiekiamas tuo, kad šilumos energijos apskaitos su priešlaikinio apmokėjimo sistema būde apskaičiuoja šilumos energijos nešėjo temperatūras, debitus ir šilumos energijos kiekį, nustato funkcinę priklausomybę tarp sunaudotos šilumos energijos ir informacijos apie atsiskaitymą, su šilumos energijos tiekėju , kuria nuskaito priešlaikinio apmokėjimo Įrenginyje iš integroscheminės kortelės ir reguliuoja arba sumažina šilumos energijos kieki iki minimalaus , dar užtikrinančio šildymo sistemos neužšalantį rėžimą, priklausomai nuo priešlaikinio apmokėjimo įrenginyje nuskaitytos informacijos apie atsiskaitymą su šilumos tiekėju.
[0014] Nurodytas tikslas pasiekiams tuo , kad įrenginys su priešlaiknio apmokėjimo sistema , kurį sudaro saitiklis, susidedantis iš debito jutiklių. temperatūros jutiklių prijungtų prie procesoriaus, kurio išėjime prijungtas indikatorius, naujai įvestas priešlaikinio apmokėjimo įrenginys su integroschemine kortele, susidedantis iš procesoriaus - kontrolerio, prie kurio prijungti atminties blokas: laiko matavimo blokas , valdymo suderinimo blokas . prie kurio prijungti indikatorius ir integroscheminės kortelės nuskaitymo ir įrašymo blokas, į kurį įstatoma integroschemine kortelė, ir reguliatorius, prijungtas prie priešlaikinio ap-mokėjimo įrenginio valdymo irsuredinimo bloko , prie kurio prijungtas šilumos skaitiklio procesorius.

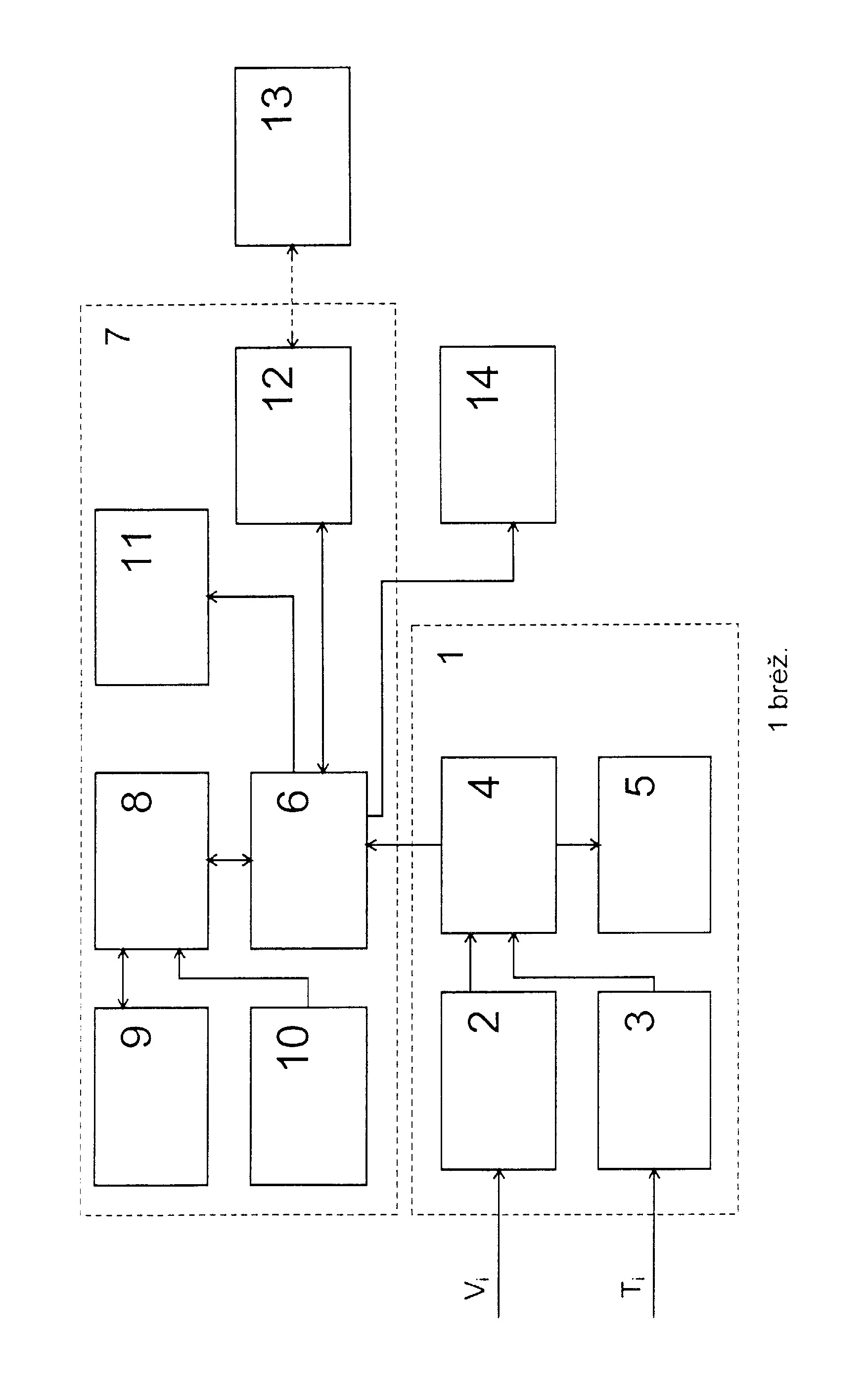

[0015] įrenginį su priešlaikinio apmokėjimo sistema sudaro skaitiklis 1 , suside-
[0016] dantis iš debito jutiklių 2, temperatūros jutiklių 3, prijungtų prie procesoriaus 4, kurio išėjime prijungtas indikatorius 5. Prie procesoriaus 4 per valdymo ir suderinimo b(oką_6, prijungtas priešlaikinio apmokėjimo įrenginys 7 , susidedantis iš procesoriaus - kontrolerio 8, prie kurio prijungti atminties blokas 9 ir laiko matavimo blokas 10, indikatorius 11 ir integroscheminės kortelės
[0017] nuskaitymo ir įrašymo blokas 12, į kurį įstatoma integroscheminė kortelė 13. Prie valdymo ir suderinimo bloko 6 prijungtas reguliatorius 14.
[0018] Šilumos energijos apskaita įrenginyje su priešlaikinio apmokėjimo sistema vykdoma sekančiai.
[0019] Jnformacija apie sunaudotą šilumos energija, iš šilumos skaitiklio 1 procesoriaus 4 patenka per valdymo ir suderinimo bloką 6 , procesorių-kontro!erį8 , į atminties bloką, 9, kuriame ji įrašoma kartu užfiksuojant laikajš laiko matavimo bloko 10. Procesorius - kontroleris 8 pagal tarifų lentelę ir sunaudotos šilumos energijos kiekį apskaičiuoja pinigų suma, Pe ir įrašo i atminties bloką 9, kuris yra energetiškai nepriklausomas. į integroscheminės kortelės nuskaitymo ir įrašymo bloką 12 įstatome integroscheminę kortelę 13 su informacija apie įmokėtą pinigų sumą P, tarifų lentele T ir vartotojo identifikavimo kodu K, bei kitąvartootojui bei tiekėjui reikalinga informacija ( nuolaidos, kompensacijos). Ši informacija perrašoma į priešlaikinio apmokėjimo įrenginio 7 atminties bloką 9. Procesorius-kontroleris 8 iš apmokėtos pinigų sumos P atima pinigų sumą Pe , proporcinga,, sunaudotam šilumos energijos kiekiui ir gautą rezultatą įrašo į atminties blokąS.Priešlaikinio apmokėjimo įrenginio 7 procesorius 8 sulygina Pe su P ir esant P Pe per valdymo ir suderinimo bloką 6 įjungia reguliatorių 14, kuris sumažina šilumos energijos tiekimą, iki minimalaus dar užtikrinančio šilddymo sistemos neužšalanti rėžimą. Esant tokiam rėžimui, vartotojas privalo sumokėti naują pinigų sumą šilumos apskaitos tiekimo centre, kuria, vėl užfiksuoja integroscheminėje kortelėje 13 ir perrašo į priešlaikinio apmokėjimo įrenginį 7. Pastarasis siunčia signalą šilumos reguliatoriui 14 ir vėl įjungia normalų šildymo sistemos rėžimą.
[0020] Vartotojas, valdymo ir suderinimo bloko 6 pagalba , gali sužinoti informaciją apie sumokėtą pinigų sumą. jos likutį, sunaudotą energijos kiekį, tarifus, bei realų laiką-kalendorių. Visa ši informacija pateikiama indikatoriuje 11.
[0021] Lyginant su prototipu , nauja konstruktyvinių elementų visuma , leidžia tiksliai apskaičiuoti, kaupti, saugoti duomenis apie sunaudotą šilumos energija. kontroliuoti vartotojų atsiskaitymą už ją, valdyti ir reguliuoti šilumos energijos tiekimą vartotojui.
1 Šilumos energijos apskaitos su priešlaikinio apmokėjimo sistema būdas, kuriame apskaičiuoja šilumos energijos nešėjo temperatūras,debitus ir šilumos energijos kiekį, besiskiriantis tuo, kad nustato funkcinę priklausomybę tarp sunaudotos šilumos energijos ir informacijos apie atsiskaityrna su šilumos tiekėju, kurią nuskaito priešlaikinio apmokėjimo įrenginyje iš integroscheminės kortelės ir reguliuoja arba sumažina šilumos energijos kiekį iki minimalaus, dar užtikrinančio šildymo sistemos neužšalantį rėžimą,., priklausomai nuo priešlaikinio apmokėjimo Įrenginyje nuskaitytos informacijos apie atsiskaitymą su šilumos tiekėju.
2. Įrenginį su priešlaikinio apmokėjimo sistema sudaro skaitiklis, susidedantis iš debito jutiklių, temperatūros jutiklių. prijungtų prie procesoriaus , kurio išėji-me prijungtas indikatorius, besiskiriantis tuo , kad jame naujai įvestas priešlaikinio apmokėjimo įrenginys su integroschemine kortele, susidedantis iš procesoriaus- kontrolerio, prie kurio prijungti atminties blokas, laiko matavimo blokas , valdymo suderinimo blokas, prie kurio prijungti indikatorius ir integrosche-minės kortelės nuskaitymo ir įrašymo blokas, į kurį įstatoma integroschemonė kortelė, ir reguliatorius prijungtas prie priešlaikinio apmokėjimo įrenginio valdymo ir suderinimo bloko, prie kurio prijungtas šilumos skaitiklio procesorius.
