[LT] Išradimas skirtas požeminių ir antžeminių vamzdynų izoliavimui ir gali būti taikomas jų tiesimo darbuose.@Ant vidinio vamzdžio sumontuoti kevalai iš izoliacinės medžiagos, atsparios aukštai temperatūrai, pavyzdžiui, mineralinės akmens vatos, sumontuoti mažiausiai du standūs žiedai iš atsparios aukštai temperatūrai medžiagos, o jų skersmuo artimas kevalo išoriniam skersmeniui, be to žiedai turi išėmas, užpildytas atsparia aukštai temperatūrai izoliacine medžiaga, tokia pačia kaip kevalo. Kevalai gali būti su aliuminio folija ar be jos. Standūs žiedai sujungti distancinėmis juostomis, turinčiomis išėmas, o juostų aukštis yra mažesnis už apgaubiančiojo apsauginio vamzdžio vidinį skersmenį, be to, gautų diafragmų vidinio vamzdžio ilgyje montuoja mažiausiai dvi. Vamzdis su diafragmomis ir kevalais patalpinti į apsauginį vamzdį ir tarpai tarp kevalo išorinio skersmens ir apsauginio vamzdžio užpildyti izoliacine medžiaga, pavyzdžiui, putų poliuretanu. Standus žiedas gali būti apjuostas juosta su distancinėmis atramomis, o jos aukštis artimas išorinio apgaubiančiojo vamzdžio vidiniam skersmeniui, juostos vidinėje pusėje gali būti pritvirtintos izoliacinės medžiagos standžios kaladėlės.
[EN] The invention relates to insulating of aboveground and underground tubes and can be used for laying of it. Shells from insulating material are assembled on an inside tube. The insulating material is heatproof material eg. mineral wool. At least two rigid rings from heatproof material are assembled on the inside tube too. The diameter of the rings is near of the exterior diameter of the shell. The rings include grooves which are filled by heatproof insulating, like in the shell. The shells can be comprised/not comprised the aluminium foil. The rigid rings by distance tapes with grooves, the high of the tapes is smaller than the inside diameter of the cover protective tube. At least two tapes are disposed in the length of the inside tube of the diaphragm. The tube with the diaphragms and with the shells are disposed into the protective tube, the gapsbetween the exterior diameter of the shell and the protectivetube are filled with insulating materil eg. foamed polyurethane. The rigid ring can be girded by a tape with distance bearings, the high of this tape is near to the inside diameter of the exterior cover tube. The rigid blocks from insulating material can be fixed in the inside of the tape.
[0001] Išradimas skirtas požeminių ir antžeminių vamzdynų izoliavimui ir gali būti taikomas jų tiesimo darbuose.
[0002] Žinomas analogas (žr. TSRS autorystės liudijimą 1808064, TPK F 16 L 13/14), kuriame būdas ir įranga paremti tuo, kad tarp jungiamųjų vamzdžių Įdeda įvorę, po to užmauna įvorės apvalkalą ir jo galus suspaudžia kūginiais žiedais.
[0003] Artimiausias iš analogų yra būdas ir įranga vamzdžiams sujungti ir užsandarinti (žr. Lietuvos Respublikos patentą Nr. 4383, TPK F 16 L 13/ 14, 1998 09 25). Žinomame būde jungiant vamzdžių atkarpas, jungties ertmę uždengia išoriniu apvalkalu, uždedant movą, kurios galai sandarinami sandarinimo žiedais, o ertme užpildoma izoliacine medžiaga. Išorinį movos apvalkalą daro didesniu už jungiamųjų vamzdžių izoliacijos apvalkalų skersmenis tiek, kad iš abiejų išorinio apvalkalo galų su įvarža įmontuoja po du sandarinančius žiedus ir tarpą tarp jų užpildo sandarinančia medžiaga.
[0004] Šio išradimo tikslas - padidinti vamzdžių sandarumą ir hermetiškumą bei atsparumą aukštos temperatūros poveikiui.
[0005] Tikslas pasiekiamas tuo, kad būde, susidedančiame iš vamzdžio uždengimo išoriniu apvalkalu, ertmės užpildymu izoliacine medžiaga, ant vamzdžio montuoja kevalus iš izoliacinės medžiagos, atsparios aukštai temperatūrai, pavyzdžiui, iš mineralinės akmens vatos, montuoja mažiausiai du standžius žiedus iš medžiagos, turinčios šiluminį laidumą, artimą kevalo šiluminiam laidumui, ir turinčius išėmas, kurių skersmuo artimas kevalo išoriniam skersmeniui, o išėmas užpildo izoliacine medžiaga, atsparia aukštai temperatūrai, be to, mažiausiai du standžius žiedus sujungia tarpusavyje pagal perimetrą distancinėmis juostomis, kuriose yra išėmos, o gautų diafragmų aukštį parenka tokį, kad, jas sumontavus, jų skersmuo būtų mažesnis už apgaubiančiojo apsauginio vamzdžio vidinį skersmenį. Darbiniame vamzdžio ilgyje montuoja mažiausiai dvi diafragmas, o vidinį vamzdį su diafragmomis ir kevalais patalpina į apsauginį vamzdi ir tarpus tarp izoliacinės medžiagos kevalo išorinio skersmens ir apsauginio vamzdžio užpildo izoliacine medžiaga, turinčia didesnį šiluminį laidumą, pavyzdžiui, putų poliuretanu, mažiau atspariu temperatūrai negu mineralinė akmens vata.
[0006] Tikslas pasiekiamas tuo, kad įranga vamzdžiams izoliuoti, susidedanti iš vamzdį dengiančio išorinio apvalkalo, o ertmė užpildyta izoliacine medžiaga, ant vidinio vamzdžio sumontuoti kevalai iš izoliacinės medžiagos, atsparios aukštai temperatūrai, pavyzdžiui, mineralinės akmens vatos, mažiausiai du standūs žiedai iš taip pat atsparios aukštai temperatūrai medžiagos, kurių skersmuo artimas kevalo išoriniam skersmeniui, be to, žiedai turi išėmas, kurios užpildytos izoliacine atsparia aukštai temperatūrai medžiaga, o mažiausiai du gretutiniai žiedai sujungti tarpusavyje distancinėmis juostomis ir sudarantys diafragmą. be to juostos turi išėmas, o juostų aukštis yra mažesnis už apgaubiančiojo apsauginio vamzdžio vidinį skersmenį, be to, vidiniame vamzdyje yra sumontuotos mažiausiai dvi diafragmos. Vamzdis su diafragmomis ir kevalais patalpintas į apsauginį vamzdį, o tarpai tarp kevalo išorinio skersmens ir apsauginio vamzdžio užpildyti izoliacine medžiaga, pavyzdžiui, putų poliuretanu. Standūs žiedai gali būti apjuosiami juosta su distancinėmis atramomis, kurios aukštis sudaro skersmenį, artimą išorinio apgaubiančiojo vamzdžio vidiniam skersmeniui. Juostos su distancinėmis atramomis vidinėje pusėje gali būti pritvirtintos atraminės kaladėlės iš standžios izoliacinės medžiagos. Kaladėlių aukštis gali būti keičiamas priklausomai nuo vamzdžio skersmens ir reikiamo izoliacinės medžiagos storio norimai temperatūrai.

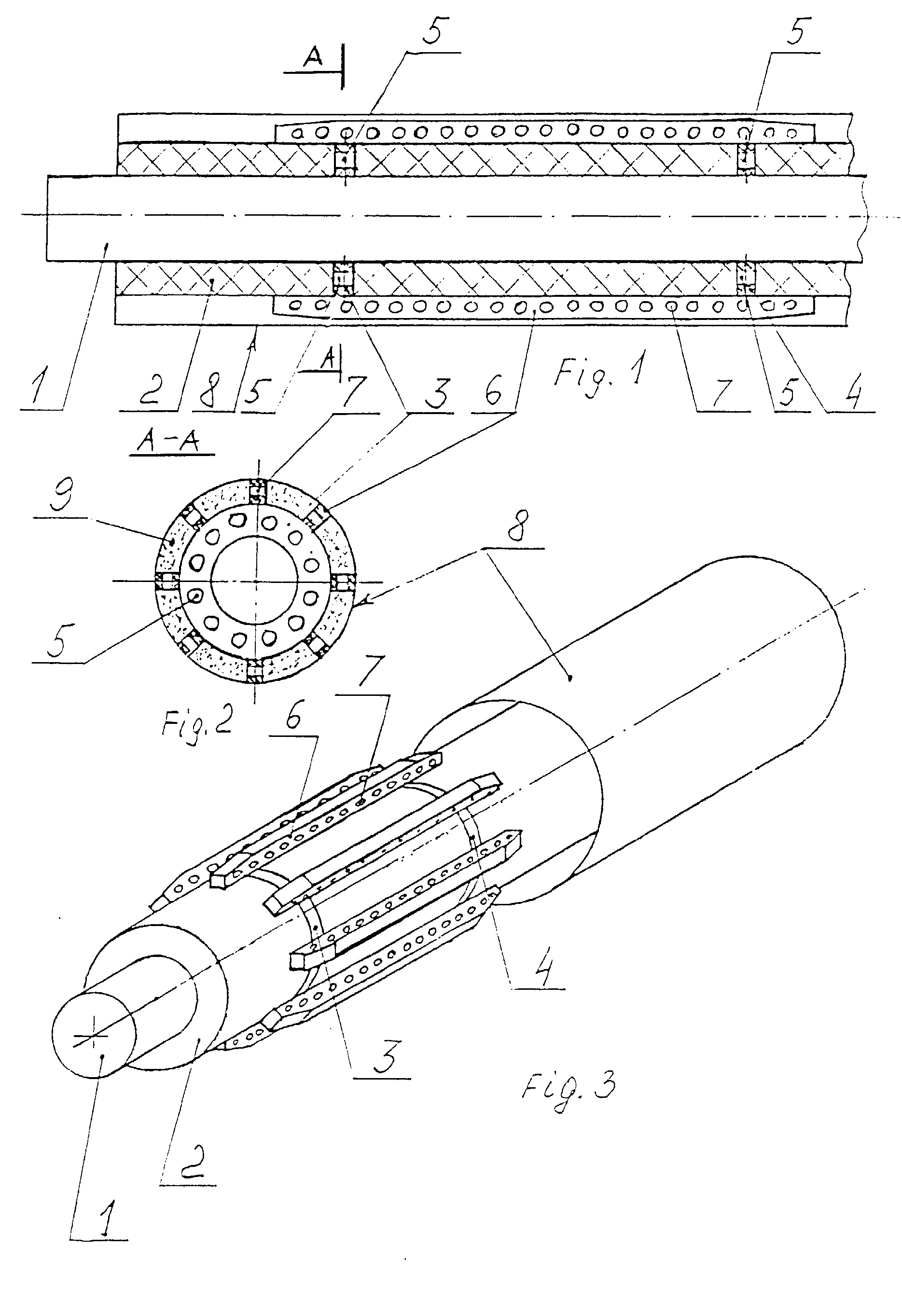

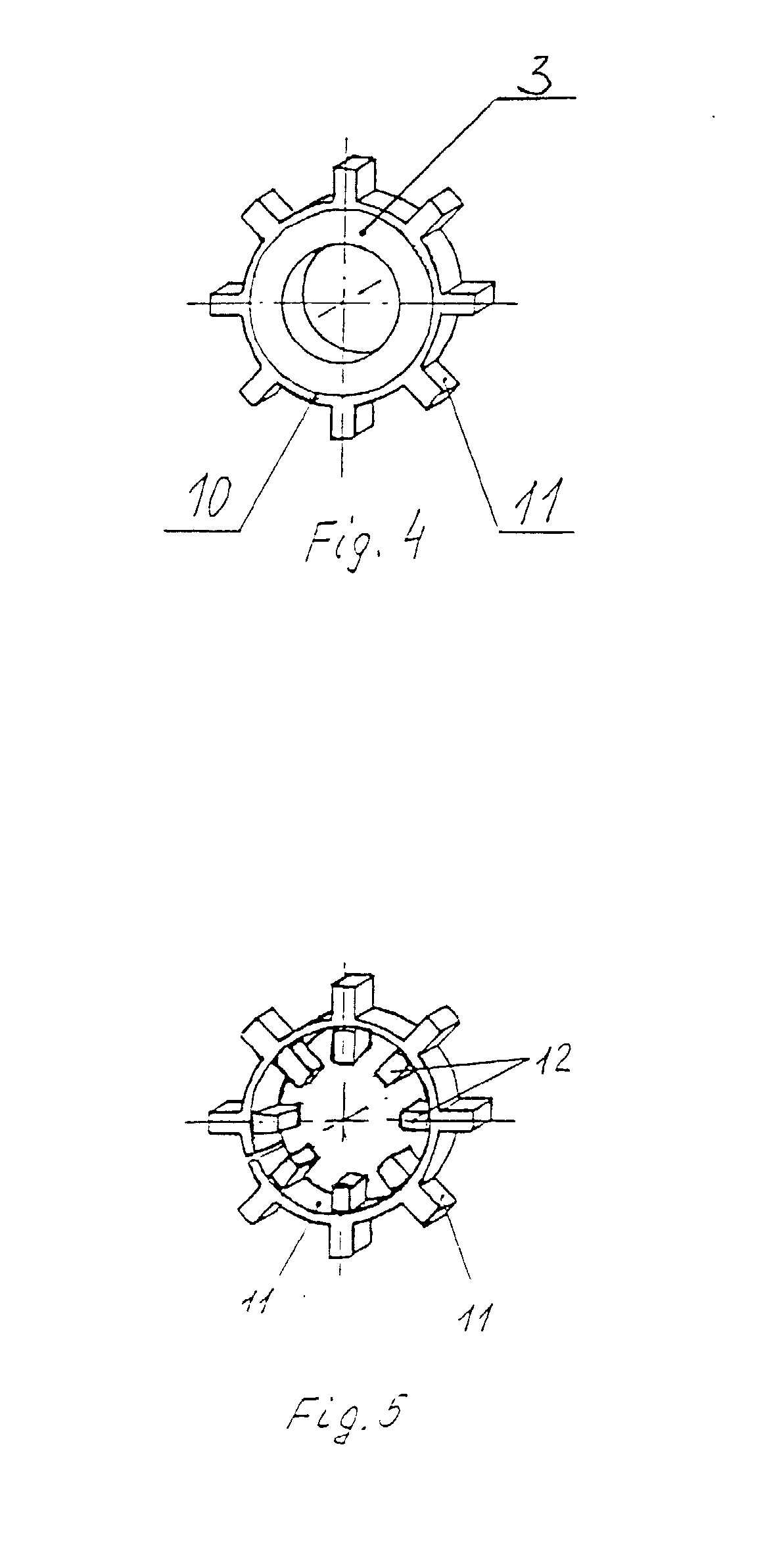

[0007] Fig. 1 - izoliuoto vamzdžio elementų pjūvis iš šono; fig.2 - izoliuoto vamzdžio elementų pjūvis A-A ; fig.3 - izoliuoto vamzdžio elementų bendras vaizdas; fig.4 - juostos su atramomis užtvirtintos ant standaus žiedo bendras vaizdas; fig.5 - juostos su distancinėmis atramomis ir vidinėje pusėje pritvirtintomis standžiomis kaladėlėmis bendras vaizdas.
[0008] Būde. kurį sudaro vamzdžio uždengimas išoriniu apvalkalu, ertmės užpildymas izoliacine medžiaga, nauja yra tai, kad ant vamzdžio montuoja kevalus iš atsparios aukštai temperatūrai izoliacinės medžiagos , pavyzdžiui, mineralinės akmens vatos, montuoja mažiausiai du standžius žiedus su išėmomis, kurių skersmuo artimas kevalo išoriniam skersmeniui, o išėmas užpildo izoliacine medžiaga, taip pat atsparia aukštai temperatūrai, o standžius žiedus sujungia tarpusavyje pagal perimetrą distancinėmis su išimomis o onutu diafragmų aukšti parenka toki. kad jas sumontavus. |ti skersmuo būtų mažesnis už apgaubiančiojo apsauginio vamzdžio vidinį skersmenį. Montuoja mažiausiai dvi diafragmas, o vidinį vamzdį su diafragmomis ir kevalais patalpina į apsauginį vamzdį ir tarpus tarp kevalo išorinio skersmens ir apsauginio vamzdžio užpildo izoliacine medžiaga, pavyzdžiui, putų poliuretanu.
[0009] Įrangą vamzdžiams izoliuoti sudaro vamzdis 1, kevalas iš atsparios aukštai temperatūrai izoliacinės medžiagos 2, kuris gali būti su išoriniu aliuminio folijos sluoksniu, mažiausiai du standūs žiedai 3 ir 4, turintys išėmas 5, distancinės juostos 6 su išėmomis 7, apgaubiantis apsauginis vamzdis 8. Tarpai tarp vidinį vamzdį gaubiančio kevalo 2 ir apsauginio vamzdžio 8 yra užpildyti didesnio šilumos laidumo izoliacine medžiaga 9, pavyzdžiui, putų poliuretanu. Standūs žiedai 3 arba 4 gali būti apjuosiami juosta 10 su distancinėmis atramomis 11. Juosta 10 su distancinėmis atramomis 11 vidinėje pusėje turi pritvirtintas izoliacinės medžiagos standžias atramines kaladėles 12, kurių aukštis gali būti keičiamas, priklausomai nuo vamzdžio skersmens ir reikiamo izoliacinės medžiagos storio norimai temperatūrai.
[0010] Esant darbinio vamzdžio temperatūrai 300° C, žinant kevalo medžiagos šilumos laidumo parametrus, apskaičiuoja kevalo izoliacijos stori pagal sąlygą, kad išoriniame kevalo medžiagos sluoksnyje temperatūra neviršytų leistinos putų poliuretano temperatūros, pavyzdžiui, 138° C. Vėliau, analogiškai, žinant putų poliuretano šilumos laidumo parametrus, apskaičiuoja putų poliuretano izoliacijos stori, užsiduodant norima, gauti temperatūrą išoriniame vamzdyje, pavyzdžiui, 10° C. Pagal apskaičiuotus izoliacinių medžiagų storius paruošiamos diafragmos arba juostos su distancinėmis atramomis bei kaladėlėmis, parenkamas išorinio vamzdžio skersmuo. Ant darbinio vamzdžio sumontuojamos diafragmos, mineralinės akmens vatos kevalai, kurie gali būti su išoriniu aliuminio folijos sluoksniu, standžiai užtvirtinti ir įmaunami į išorinį apsauginį vamzdį, o tarpas užpildomas putų poliuretano izoliacine medžiaga, kuri suformuoja standžią konstrukcija.
1. Būdas vamzdžiams izoliuoti, susidedantis iš vamzdžių uždengimo išoriniu apvalkalu, ertmės užpildymo izoliacine medžiaga, besiskiriantis tuo, kad ant darbinio vamzdžio montuoja kevalus iš izoliacinės medžiagos, atsparios aukštai temperatūrai, pavyzdžiui, iš mineralinės akmens vatos, montuoja mažiausiai du standžius žiedus su išėmomis, kurių skersmuo artimas kevalo išoriniam skersmeniui, o išėmas užpildo izoliacine medžiaga, tokia pačia kaip kevalo.
2. Būdas pagal 1 punktą, besiskiriantis tuo, kad mažiausiai du standžius žiedus sujungia tarpusavyje pagal perimetrą, distancinėmis juostomis, kuriose yra išėmos, o jas sumontavus gautų diafragmų aukštį parenka tokį, kad jų skersmuo būtų mažesnis už apgaubiančiojo apsauginio vamzdžio vidini skersmenį.
3. Būdas pagal 1-2 punktus, besiskiriantis tuo, kad darbiniame vamzdžio ilgyje montuoja mažiausiai dvi diafragmas.
4. Būdas pagal 1-3 punktus, besiskiriantis tuo, kad vidinį vamzdį su diafragmomis ir kevalais patalpina į apsauginį vamzdį ir tarpus tarp izoliacinės medžiagos kevalo išorinio skersmens ir apsauginio vamzdžio užpildo izoliacine medžiaga, atsparia aukštai temperatūrai, pavyzdžiui, putų poliuretanu.
5. Įranga vamzdžiams izoliuoti, susidedanti iš vamzdį dengiančio išorinio apvalkalo ,o ertmė užpildyta izoliacine medžiaga, besiskirianti tuo, kad ant vidinio vamzdžio sumontuoti kevalai iš izoliacinės medžiagos, atsparios aukštai temperatūrai, pavyzdžiui, iš mineralinės akmens vatos, sumontuoti mažiausiai du standūs žiedai iš atsparios aukštai temperatūrai medžiagos, o jų skersmuo yra artimas kevalo išoriniam skersmeniui, be to, žiedai turi išėmas, užpildytas atsparia aukštai temperatūrai izoliacine medžiaga.
6. Įranga pagal 5 punktą, besiskirianti tuo, kad kevalai yra su aliuminio folijos sluoksniu arba be jo.
7. Įranga pagal 5 punktą, besiskirianti tuo, kad mažiausiai du gretutiniai standūs žiedai sujungti tarpusavyje distancinėmis juostomis, kurios turi išėmas, o juostų aukštis yra mažesnis už apgaubiančiojo apsauginio vamzdžio vidinį oI.crGiv.ciii, bc to, v: d m: o ik'vj? ęupiontuotos r j vi <iifi t »<
8. Įranga pagal 5 punktą, besiskirianti tuo, kad vamzdis su diafragmomis ir kevalais patalpinti į apsauginį vamzdį ir tarpai tarp izoliacinės medžiagos kevalo išorinio skersmens ir apsauginio vamzdžio užpildyti izoliacine medžiaga, pavyzdžiui, putų poliuretanu.
9. Įranga pagal 5 punktą, besiskirianti tuo, kad standus žiedas pagal perimetrą yra apjuostas juosta su distancinėmis atramomis, o jos aukštis yra artimas išorinio apgaubiančiojo vamzdžio vidiniam skersmeniui.
10. Įranga pagal 9 punktą, besiskirianti tuo, kad juosta su distancinėmis atramomis vidinėje pusėje turi pritvirtintas izoliacinės medžiagos standžias atramines kaladėles.
