[LT] Išradimas priklauso statybinėms konstrukcijoms.@Trišarnyrių rėmų tranšėjinis pamatas perduoda į pagrindą horizontalias ir vertikalias apkrovas. Pamatas sudarytas iš monolitinio gelžbetonio, kuris suklotas į iškastą tranšėją ir sutankintas giluminiu vibratoriumi, o apkrovą perima šonais ir dugnu, kuris įrengtas statmenai veikiančiai apkrovai. Trišarnyrių rėmų tranšėjinio pamato skaičiavimas pagrįstas grunto statinio zondavimo rezultatais.
[EN] The invention relates to building constructions. The foundations for three- articulated frame pass vertical and horizontal loads to a base. The foundation consists of a cast-in-situ reinforced concrete, which is spread into a trench and is thickened by an internal vibrator. The foundation restrains the load by the sides and the bottom and is arranged perpendicular to the acting load. A counting of the foundation for the three-articulated frame is based on the results of statical probing of a ground.
[0001] Išradimas priklauso statybinėms konstrukcijoms, būtent siūlomas naujos konfigūracijos trišarnyrių rėmų tranšėjinis pamatas, kuris perduoda į pagrindą horizontalias ir vertikalias apkrovas.
[0002] Yra žinoma trišarnyrių rėmų pamato konstrukcija 1.800-2 serijos. Trūkumas tokio pamato yra tas, kad jo įrengimui reikia iškasti didelę duobę,- suardoma pagrindo struktūra, dėl ko negalima efektyviai išnaudoti grunto reaktyvinį poveikį nuo horizontalių jėgų; montuojant surenkamąją pamato dalį ant betoninio pagrindo, veikiant horizontaliai jėgai, montuojamoji dalis gali pasislinkti; būtina pamatą užpilti gruntu iš išorinės pusės, o iš vidinės pusės taip pat reikia užpilti smėliu ir jį sutankinti, dėl to, kad reikės įrengti grindis.
[0003] Išradimo esmė yra ta, tranšėjinis pamatas yra monolitinis gelžbetoninis elementas, įrengtas į iškastą tranšėją, nukreiptą išilgai veikiančiai apkrovai, perimantis apkrovą šonais ir dugnu, kuris iškastas statmenai veikiančios apkrovos atstojamajai.

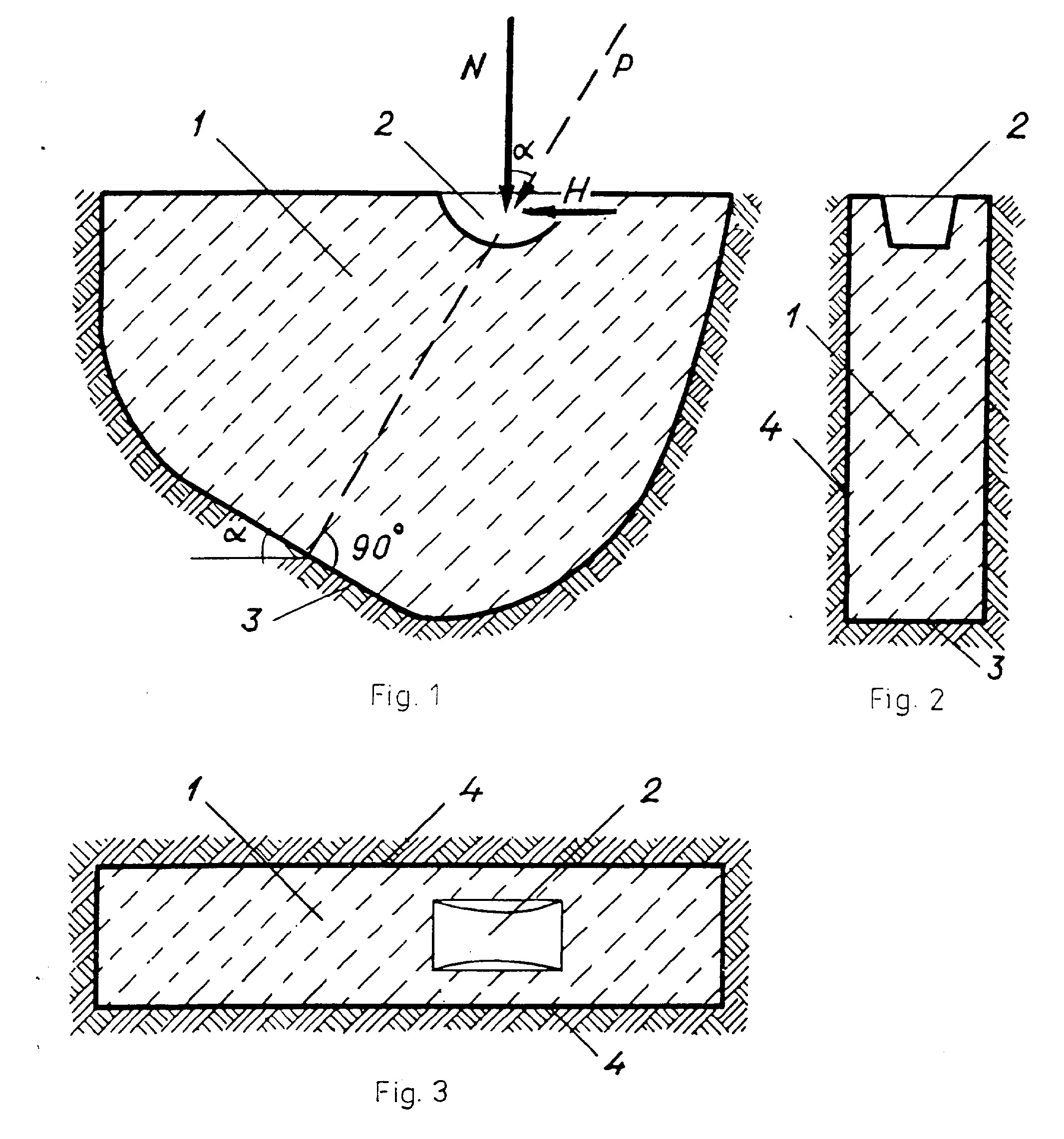

[0004] Fig. 1 parodytas išilginis pamato pjūvis; fig. 2 - pamato skersinis pjūvis; fig. 3 - pamato vaizdas iš viršaus.
[0005] Pamatas sudarytas iš monolitinio gelžbetoninio elemento 1, įrengto į mechaniniu būdu iškastą tranšėją. Pamatas perima horizontalią ir vertikalią apkrovas per jame įrengtą lizdą 2. Tranšėjinis pamatas perima apkrovą šonais 4 ir dugnu 3, kuris įrengtas statmenai veikiančiai atstojamajai jėgai P. Tranšėjinio pamato skaičiavimas pagrįstas grunto statinio zondavimo rezultatais.
[0006] Lyginant 1.800-2 serijos trišarnyrių rėmų pamato konstrukciją su tranšėjinio pamato konstrukcija, tai pastarojo įrengimui reikia darbo sąnaudų 23%, armatūros sąnaudų - 26%, betono - 48%, finansinių išlaidų - 26%.
1. Trišarnyriųrėmųtranšėjinis pamatas, besiskiriantis tuo, kad sudarytas iš monolitinio gelžbetonio, kuris suklotas į iškastą tranšėją ir sutankintas giluminiu vibratoriumi, o apkrovą perima šonais ir dugnu, kuris įrengtas statmenai veikiančiai apkrovai.
2. Pamatas pagal 1 punktą, besiskiriantis tuo, kad jo pagrindo skaičiavimas pagrįstas grunto statinio zondavimo rezultatais.
