[LT] Išradimas priklauso statybinėms konstrukcijoms, būtent siūlomas natūralaus šlaito (atkalnės, pakriaušės ir kt.) vertikalusis drenažas, kuriuo šlaite atsiradęs paviršinis vanduo nubėga į žemiau esantįgruntinio vandens sluoksnį. Vertikalusis drenažas įrengiamas darant gręžinius vertikaliai šlaito skersinio pjūvio atžvilgiu, o išilgai šlaito - atitinkamu kampu, ir į šiuos gręžinius įleidžiami neaustiniu audiniu apvynioti perforuoti plastikiniai drenažo vamzdžiai, kurie yra užpildomi keramzito grūdeliais, užtikrinančiais pastovią vamzdžių formą. Nuo vamzdžių viršaus paklotos po dirvožemio sluoksniu neaustinio audinio (geotekstilės) juostos padeda geriau surinkti paviršinį vandenį.
[EN] The invention relates to building constructions, especially to a vertical drainage of a slope, by which the surface water flows into the ground water being lower. The vertical drainage is arranged by making boreholes vertically with respect to a cross-section of the slope and along the slope by a corresponding angle. Perforated plastic drainage tubes wraped up nonwoven textile are admited into these boreholes. These tubes are filled with an expanded clay aggregate ensuring a constant form of the tubes. Bands of the nonwoven textiles spread from the top of the tubes under the coat of soil help to collect the surface water.
[0001] Išradimas priklauso statybinėms konstrukcijoms, būtent siūlomas vertikalus na-tūralaus šlaito (' atkalnės, pakriaušės ir kt. ) vertikalusis drenažas, kuris pakeistų atliekamus dirbtinius šlaitų sutvirtinimus nuo vandens erozijos, šalėio poveikio.
[0002] Šiuo metu apsemiami šlaitai daugiausia velėnuojami, išklojami betoninėmis plokštėmis, akmenimis, skalda. Kadangi natūralūs šlaitai būna sudaryti ir iš nepra-laidžių vandeniui sluoksnių, todėl paviršinis vanduo tuo sluoksniu išbėga į paviršių, o atlikti sustiprinimai neapsaugo nuo šlaito irimo.
[0003] Išradimo esmė yra ta, kad paviršinis vanduo nubėga vertikaliu drenažu į žemiau esanti gruntinio vandens sluoksnį.

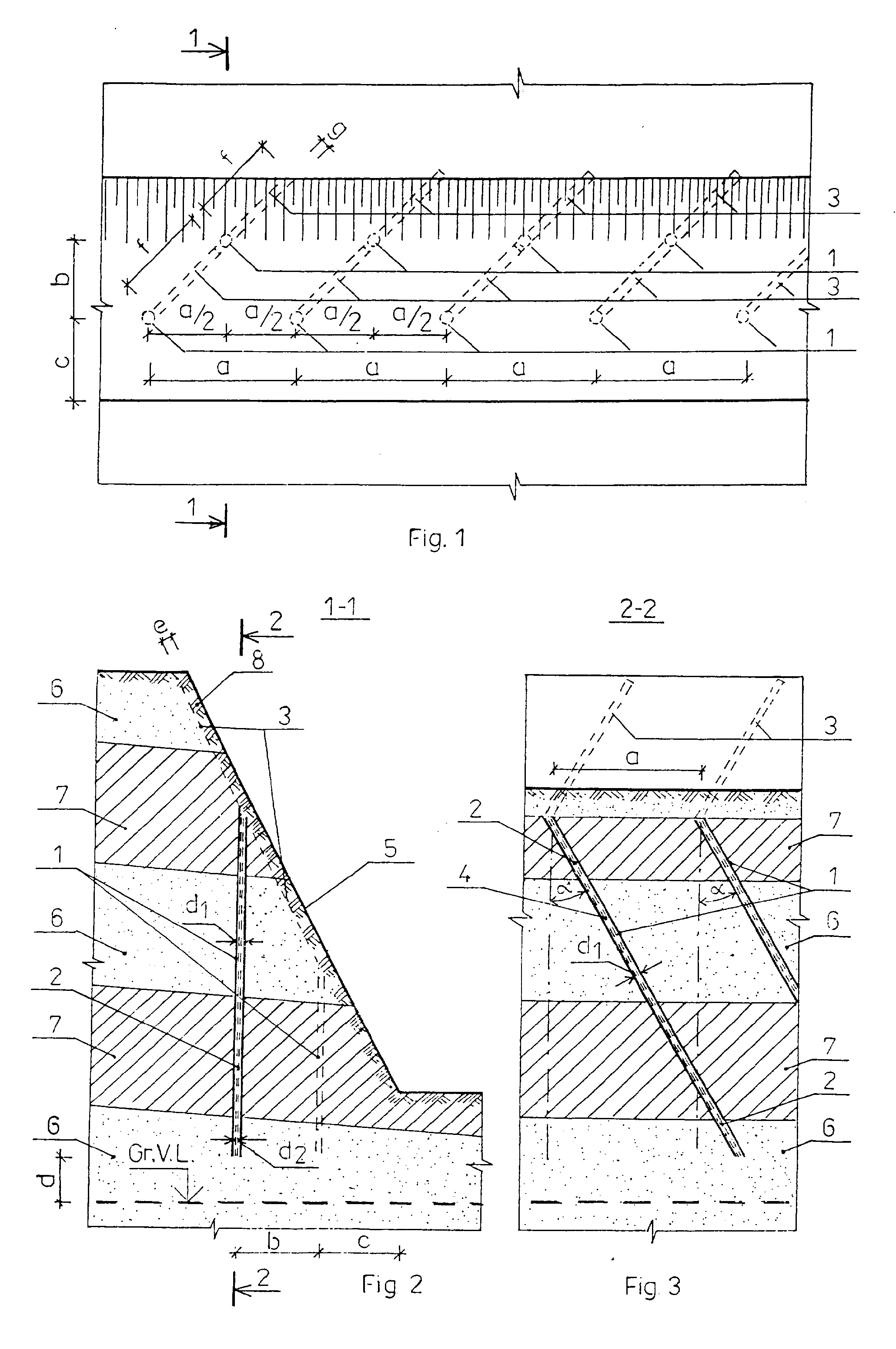

[0004] Išradimas iliustruojamas fig. 1, fig.2 ir fig. 3. Fig. 1 vaizduojamas vertikalių dre-nažo vamzdžių išdėstymas šlaito plane. Fig. 2 vaizduojamas vertikalių gręžinių išdėstymas šlaito skersinio pjūvio 1 - 1 at-žvilgiu. Fig. 3 vaizduojamas gręžinių išdėstymas šlaito išilginio pjūvio 2 - 2 atžvilgiu, kai gręžiniai yra daromi kampu a nuo vertikalės. Fig. 1, fig.2 ir fig. 3 pažymėtos pozicijos reiškia: 1 - gręžinys di diametro; 2 - gręžinyje Įleistas neaustiniu audiniu ( geotekstile ) apvyniotas perforuotas plasti-kinis d2 diametro drenažo vamzdis; 3 - neaustinis audinys (geotekstile ). paklotas po dirvožemio sluoksniu ( 8 ); 4 - keramzito grūdeliai d:,diametro, supilti Į plastiki-nį drenažo vamzdi; 5 - atkalvė, pakriaušė; 6 - vandeniui laidus grunto sluoksnis; 7 - vandeniui nelaidus grunto sluoksnis; 8 - dirvožemis; a - atstumas tarp gręžinių išilgai šlaito, b - atstumas tarp gręžinių šlaito skersinio pjūvio atžvilgiu; c - atstumas nuo šlaito apačios iki gręžinio; d - atstumas nuo gręžinio apačios iki gruntinio vandens lygio ( Gr. V. L.); c - dirvožemio sluoksnio storis; f - neaustinio audinio( 3 ) juostos ilgis; g - neaustinio audinio ( 3 ) juostos plotis; d; - gręžinio diametras; d; - perforuoto plastikinio-drenažo vamzdžio diametras; d;, - keramzito grūdelių diametras; a - gręžinio pasvyrimo kampas nuo vertikalės išilgai šlaito ( fig. 3 ).
[0005] Išradimas realizuojamas, darant atkalnėje di diametro gręžinius, kurie šlaito skersinio pjūvio 1 - 1 atžvilgiu ( fig. 2 ) yra vertikalioje plokštumoje, o išilgai šlaito (lygiagrečiai žemės paviršiaus horizontalėms ) yra pasvirę kampu a nuo vertikalės ( fig. 3 ). Į gręžinius ( 1 ) įleidžiami neaustiniu audiniu ( geotekstile ) apvynioti pcrforuoti plastikiniai drenažo vamzdžiai ( 2), kurie yra užpildomi keramzito grūdeliais ( 4 ), užtikrinantys vamzdžių formą.
[0006] Drenažo vamzdžių viršus sutampa su dirvožemio ( 8 ) apačia, ir tame sluoksnyje ištiesiama t' ilgio ir g pločio geotekstilės juosta ( 3 ), atkasus juostos vietose dirvožemio visą sluoksnį e ( fig. 2 ) ir po to užpylus ant geotekstilės ( 3 ).
[0007] Gręžiniai ( 1 ) išgręžiami iki tokio gylio, kad atstumu d nesiektų gruntinio vandens lygio ( GVL - fig. 2, fig. 3 ), kai gręžinys baigiasi vandeniui laidžiame grunte.
1.Natūralaus šlaito vertikalusis drenažas, turintis perforuotus plastikinius vamzdžius, apvyniotus neaustiniu audiniu, besiskiriantis tuo, kad į atkalnėje, pakriaušėje padarytus vertikalius gręžinius šlaito skersinio pjūvio atžvilgiu, o išilgai šlaito - atitinkamu kampu suleidžiami neaustiniu audiniu (geotekstile) apvynioti perforuoti plastikiniai drenažo vamzdžiai, kuriais paviršinis vanduo nubėga į žemiau esant} gruntinio vandens sluoksnį.
2. Natūralaus šlaito vertikalusis drenažas pagal 1 punktą, besiskiriantis tuo, kad perforuoti plastikiniai vamzdžiai užpildyti keramzito grūdeliais, užtikrinančiais pastovią vamzdžių formą.
