[LT] Išradimas priklauso džiovinimo įrengimams ir gali būti panaudotas žemės ūkio produktų - grūdų, supiltų aruoduose ir bokštuose ventiliavimui ir džiovinimui, šieno, daugiamečių žolių sėklojų, sukrautų stambiuose žaiginiuose, kitų pašarų ir pan. džiovinimui šiltu arba šaltu oru. Išradimo tikslas - sukurti tokį džiovinimo agregatą, kuris būtų universalus, ekologiškas, našus, ekonomiškas, negadintų irnedegintų džiovinamų objektų, atitiktų darbų saugos ir priešgaisrinės apsaugos reikalavimus, nereikalautų elektros energijos šaltinio, būtų transportabilus. Išradimo naujumą sudaro naujo džiovinimo įrenginio - kilnojamo ventiliavimo agregato su oro pašildymu konstrukcija, kuri nuo įprastinės skiriasi eile charakteringų požymių. Konstrukcijoje sumontuotas ventiliatorius su oro pritekamuoju ir ištraukiamuoju kanalais, padavimo rankovė, vieno cilindro dizelinis vidaus degimo variklis, diržinė pavara ir šilumokaitis. Visas agregatas sumontuotas ant rėmo su ratukais, tai leidžia nesunkiai kilnoti ventiliavimo agregatą iš vienos vietos į kitą.
[EN] The invention relates to drying devices and may be used for venting of agriculture products poured into corn-bins or towers, and drying of ahay and grasses loaded upon hay-racks by hot or cold air. An object of the present invention is to provide such drying unit which can be all-purpose, ecological, efficient, economic, wouldn't spoil and wouldn't burn the dryed objects, would satisfy the requirements of safety at work rules and fire safety rules, and which can work without an electric power source and can would be transportable. The novelty of present invention comprises a new-desgn air-vent unit, which is characterized by new features. In the air-vent unit there are mounted a fan with an air-intake and air-escape channels, a feeding channel, a Diesel engine with one cylinder, a belt drive and a heat exchanger. The unit is mounted on a frame with wheels so it is easy transportable from one place to another.
[0001] Išradimas priklauso džiovinimo įrengimams ir gali būti panaudotas žemės ūkio produktų - grūdų, supiltų aruoduose ir bokštuose ventiliavimui ir džiovinimui, šieno, daugiamečių žolių sėklojų, sukrautų stambiuose žaiginiuose, kitų pašarų ir pan. džiovinimui šiltu ar šaltu oru.
[0002] Yra žinomas džiovinimo įrenginys, skirtas birių žemės ūkio produktų - ypač šieno - džiovinimui, sudarytas iš skaidrios polimerinės plėvelės apdangalo, tvirtinamo prie grunto išskleidžiant į šonus, oro padavimo rankovės, pagamintos iš lanksčios skaidrios polimerinės medžiagos, ortakio šviežio oro padavimui, ventiliatoriaus, kuris oro ištraukiamuoju vamzdžiu sujungtas su vamzdynu, esančiu po džiovinimo objektu, o oro pritekamuoju su rankove.
[0003] Džiovykla veikia tokiu būdu: ant vamzdyno, įrengto ant grunto, sukraunamas šienas ir uždengiamas plėvelės apdangalu, pritvirtinamu prie grunto. Tarp apdangalo ir šieno įvedama oro padavimo rankovė ir prijungiama prie ventiliatoriaus oro pritekamojo kanalo. Įjungus ventiliatorių rankovė išsipučia ir pakelia uždangalą virš šieno kupetos.
[0004] Oras iš aplinkos, per rankovę ir susidariusį tarpą tarp apdangalo ir šieno, skverbiasi į šieną, pereina jį ir per ventiliatoriaus ištraukiamosios ventiliacijos kanalą patenka į vamzdyną.
[0005] Saulės spinduliai pereina apdangalo skaidrią plėvelę ir, patekę ant šieno paviršiaus, jį sušildo. Šią šilumą perima einantis į šieną oras, sušyla ir tuo pačiu pagreitina džiuvimo procesą.
[0006] Tokia džiovykla yra stacionarinė, jos negalima lengvai permontuoti, reikalui esant greitai perkelti j kitą vietą.
[0007] Numatomo išradimo tikslas yra sukurti tokį džiovinimo ventiliavimo agregatą, kuris būtų universalus, ekologiškas, našus, ekonomiškas, negadintų ir nedegintų džiovinamų objektų, atitiktų darbų saugos ir priešgaisrinės apsaugos reikalavimus,būtų transportabilus ir nereikalautų elektros energijos šaltinio.
[0008] Nurodytas tikslas pasiekiamas tuo, kad žinomos konstrukcijos džiovinimo įrenginyje, turinčiame ventiliatorių, oro pritekamąjį ir ištraukiamąjį kanalus, oro padavimo rankovę, sumontuotas vieno cilindro dizelinis vidaus degimo variklis ir diržinė pavara, sukanti ventiliatorių bei šilumokaitis. Visas agregatas sumontuotas ant rėmo su ratukais, atrama ir kabliu užkabinti transporto priemonei, tai leidžia nesunkiai kilnoti ventiliavimo agregatą iš vienos vietos į kitą.
[0009] Tokios konstrukcijos ventiliavimo agregatas patogus tuo, kad jam nereikalinga elektros energija - juo patogu naudotis laukuose ar patalpose, kurios nėra elektrifikuotos.
[0010] Išradimas paaiškinamas eskizais, kur;

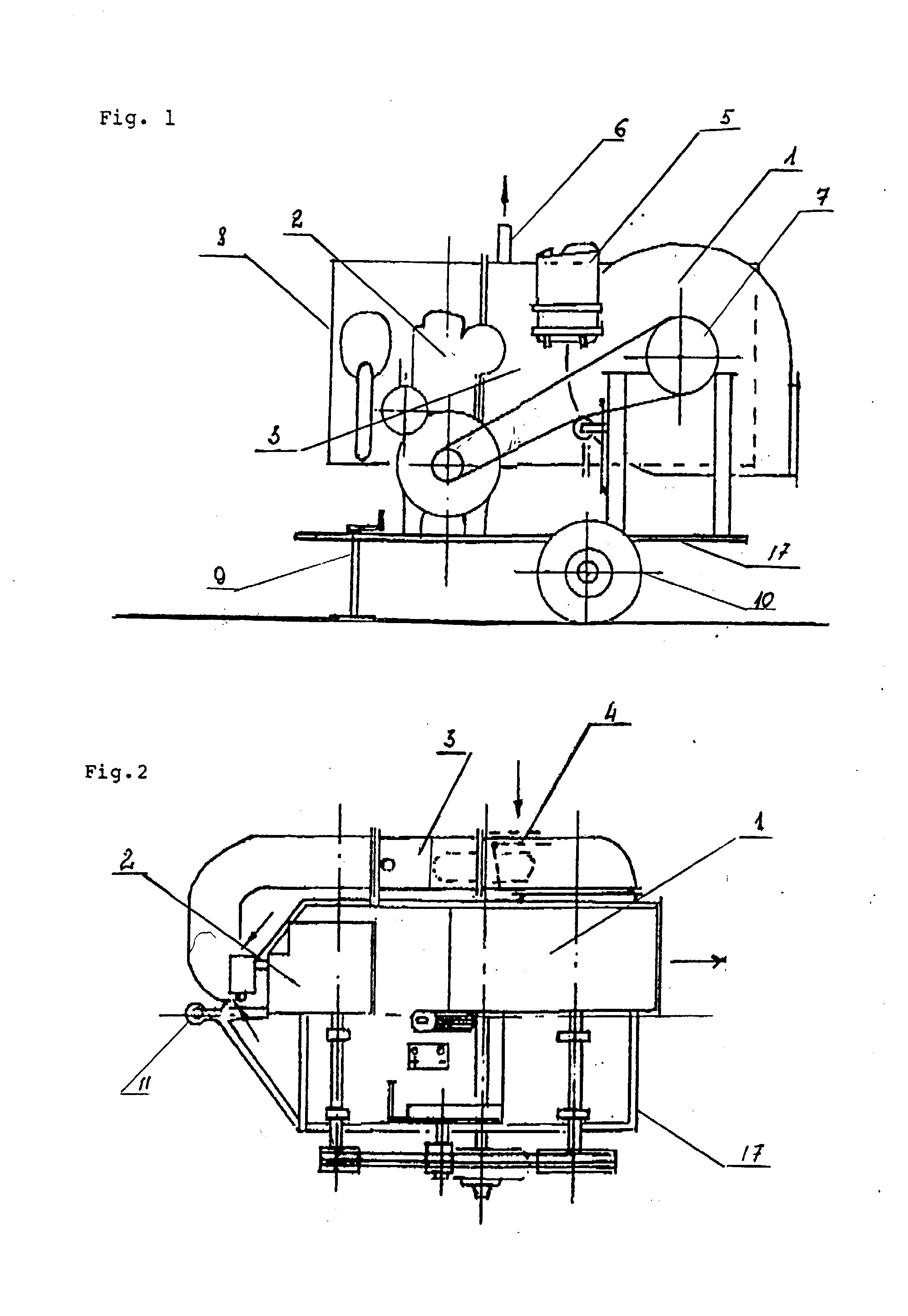

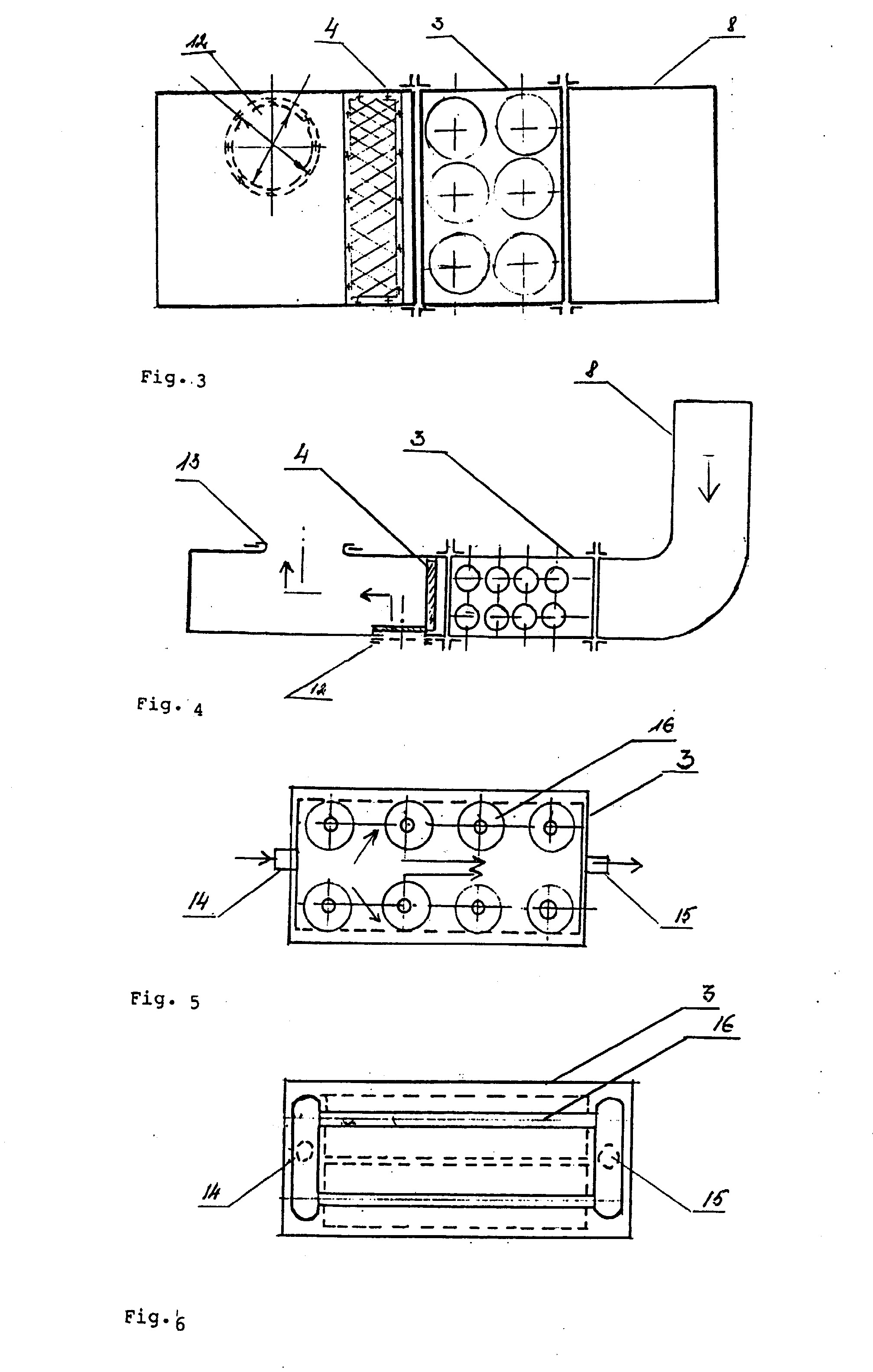

[0011] Fig. I - pavaizduotas bendras ventiliavimo agregato vaizdas, susidedantis iš ventiliatoriaus 1, dizelinio variklio 2, šilumokaičio 3, sklendės, pritvirtintos ant vertikalios ašies 4, dizelinio kuro bako 5, išmetamųjų dujų kaminėlio 6, diržinės pavaros, sukančios ventiliatorių 7, ortakio 8, atramos 9, ratukų 10, tvirtinimo rėmol7; Fig.2 - ventiliavimo agregato montavimo schema, susidedanti iš ventiliatoriausl, dizelinio variklio2, šilumokaičio3, sklendės4, transporto priemonės užkabinimo kablio 11, tvirtinimo rėmo 17; Fig. 3 - pritekamosios ventiliacijos ortakis 8 su šilumokaičiu 3, sklende 4,šalto oro paėmimo anga 12; Fig. 4 -pritekamosios ventiliacijos ortakis 8, šilumokaitis3, sklendė4, šalto oro paėmimo anga 12, oro išmetimo anga 13; Fig. 5 -šilumokaičio 3 pjūvio vaizdas, kur konvekciniai vamzdeliai 16, išmetamųjų dujų įėjimo anga 14, išėjimo anga 15; Fig. 6 - šilumokaičio 3 vaizdas iš priekio, kur konvekciniai vamzdeliai 16, išmetamųjų dujų įėjimo anga 14, išėjimo anga 15.
[0012] Ventiliavimo agregatas pastatomas prie džiovinamo objekto. Įjungiamas dizelinis variklis 2, kuris per diržinę pavarą 7 suka ventiliatorių 1. Į ventiliatoriaus oro pritekėjimo vamzdį 8 yra įmontuotas šilumokaitis 3, pagamintas iš į korpusą sumontuotų metalinių konvekcinių vamzdelių 16. Į šilumokaitį išvestas variklio išmetamųjų dujų vamzdis 14. Atidirbusios karštos variklio išmetamosios dujos patenka į šilumokaitį 3, kur tekėdamos aplink vamzdelius 16 ir vidinį korpusą, atiduoda jam savo šilumą ir per kitą angą 15 bei kaminėlį 6 išeina į aplinką. Iš ventiliatoriaus pritekantis oras apteka šilumokaičio išoriniu paviršiumi, nuo jo sušyla ir per angą 13 išeina prie džiovinamo objekto.
[0013] Jeigu nereikalinga, kad ventiliatoris pūstų šiltą orą, uždaroma sklendė 4 ir atidaroma anga 12. Pritekantis oras nukreipiamas kitu keliu, kur jis nebesušyla nuo šilumokaičio
[0014] Prie oro išmetimo angos 13 gali būti tvirtinama oro nukreipimo rankovė.
[0015] Pagrindinės techninės charakteristikos, apibūdinančios ventiliavimo agregato parametrus: Ventiliavimo agregato tipas- kilnojamas;
[0016] Ventiliavimo tipas - atviras;
[0017] Šilto oro padavimo būdas - priverstinė konvekcija;
[0018] ilgis 2200;
[0019] plotis 1400;
[0020] aukštis 1550;
[0021] Kilnojamas ventiliavimo agregatas komplektuojamas su vieno cilindro dizeliniu vidaus degimo varikliu , kurio galingumas - 12,8/17,5 kW/AG, apsisukimų skaičius - 3000 aps/min., išcentriniu ventiliatoriumi VP -6,3, kurio oro debitas 10,700 m3/h, oro spaudimas - 1100 Pa, apsisukimų skaičius - 1450 aps/min, ir šilumokaičiu, kurio maksimalus oro pašildymas t atm +7* C, konvektoriaus šildomojo paviršiaus plotas 7,4 EKM.Tokio agregato maksimalus ventiliavimo gylis -2,8 m
[0022] Kilnojamas ventiliavimo agregatas komplektuojamas su vieno cilindro dizeliniu vidaus degimo varikliu, kurio galingumas-17 kW, išcentriniu ventiliatoriumi VP -8, kurio oro debitas 16,000 + 21,000 m3/h, oro spaudimas - 1100+1800 Pa, apsisukimų skaičius - 580+1450 aps/min, ir šilumokaičiu, kurio maksimalus oro pašildymas t atm +6' C, konvektoriaus šildomojo paviršiaus plotas 12 +16 EKM. Tokio agregato maksimalus ventiliavimo gylis - 3 m.
[0023] Kilnojamas ventiliavimo agregatas komplektuojamas su vieno cilindro dizeliniu vidaus degimo varikliu , kurio galingumas - 22 kW, išcentriniu ventiliatoriumi U(4 -76 No 10, kurio oro debitas 20,000 m3/h, oro spaudimas - 2500 Pa, apsisukimų skaičius - 1280 aps/min, ir šilumokaičiu, kurio maksimalus oro pašildymas t atm +7* C, konvektoriaus šildomojo paviršiaus plotas 18 EKM.Tokio agregato maksimalus ventiliavimo gylis - 3,5 m.
[0024] Kilnojamas ventiliavimo agregatas komplektuojamas su vieno cilindro dizeliniu vidaus degimo varikliu , kurio galingumas - 22 kW, išcentriniu ventiliatoriumi LĮ4 -70 No 12,5, kurio oro debitas 30,700 m3/h, oro spaudimas - 1400 Pa, apsisukimų skaičius - 755 aps/min, ir šilumokaičiu, kurio maksimalus oro pašildymas t atm +4° C, konvektoriaus šildomojo paviršiaus plotas 24 EKM.Tokio agregato maksimalus ventiliavimo gylis - 3 m.
[0025] Tokio tipo ventiliavimo agregatas nėra sudėtingas, lengvai įsisavinamas gamyboje, gaminama pramoniniu būdu, jau išbandytas praktikoje.
Ventiliavimo agregatas , sudarytas iš ventiliatoriaus su pritekamojo ir ištraukiamojo oro kanalais, oro padavimo rankovės,maitinimo bloko, besiskiriantis tuo, kad oro padavimo vamzdyje yra įmontuotas šilumokaitis, padarytas iš korpuse sumontuotų konvektorinių vamzdelių, šildomas variklio išmetamosiomis dujomis.
