[LT] Išradimas priklauso užteršto oro valymo įrenginiams ir gali būti panaudotas chemijos, maisto ir kitų pramonės šakų užteršto oro valymui.@Biologinis oro valymo įrenginys sudarytas iš vertikalaus Venturi vamzdžio su konfuzoriumi (1), vamzdžio susiaurėjimu (2) difuzoriumi (3), prie difuzoriaus prijungtos skysčio talpos (4), su jos viršutinėje dalyje virš difuzoriaus pritvirtintu plokščiu lašelių atskirtuvu (5) ir apsauginiu tinkleliu (6), iš skysčio talpos apačios į Venturi vamzdį nuvestų vamzdelių (7), oro įėjimo (8) ir išėjimo antgalių.
[EN] The invention relates to air purification devices and can be used in chemical , food and etc. industry for purification of polluted air. A biological air purification device comprises a vertical venturi with a reducer (1) a narrowing of a pipe (2), a diffuser (3), capacities of liquid (4) are connected to a diffuser (3). The capacity of the liquid has in the top over a diffuser connected a plain drops separator (5) and a protective net (6). The device comprises pipes (7) disposed between the capacities of the liquid and a venturi inlet and outlet tips (8) of air.
[0001] Išradimas priklauso oro, užteršto dujiniais organiniais teršalais valymo įrenginių sričiai ir gali būti panaudotas chemijos, maisto ir kitų pramonės taškų išleidžiamam j atmosferą užterštam dujų srautui valyti.
[0002] Pateikiamo išradimo prototipas yra biologinis oro valymo įrenginys ( RU patentas Nr. 2026716), kuris turi korpusą su oro įėjimo ir išėjimo angomis, dujų ir skysčio maišymo kamerą, mentinj oro srauto suktuką, groteles, stabdančias skysčio sukimąsi, pertvarą, skirtą tolygiam oro srauto padavimui link mentinio oro suktuko ir - atskyrėją, išskaidąntį susidariusias putas.
[0003] Pagrindinis šio įrenginio trūkumas - sudėtinga maišymosi kameros, sudarytos iš mentinio suktuko, lašelių atskyrėjo, grotelių ir vidinių pertvarų konstrukcija bei eksploataciniai nepatogumai, atsirandantys periodiškai mechaniškai valant aktyvaus dumblo sluoksniu pasidengusį menčių paviršių. Įrenginiui reikalingas papildomas skysčio aeravimas reikalauja atskiros oro tiekimo sistemos.
[0004] Išradimo tikslas - įrenginio konstrukcijos modernizavimas ir eksploatacinių savybių pagerinimas.
[0005] Tikslas pasiekiamas panaudojus įrenginio konstrukcijoje Venturi vamzdį. Įrenginio konstrukcijos paprastumas užtikrina nesudėtingą jo eksploataciją.

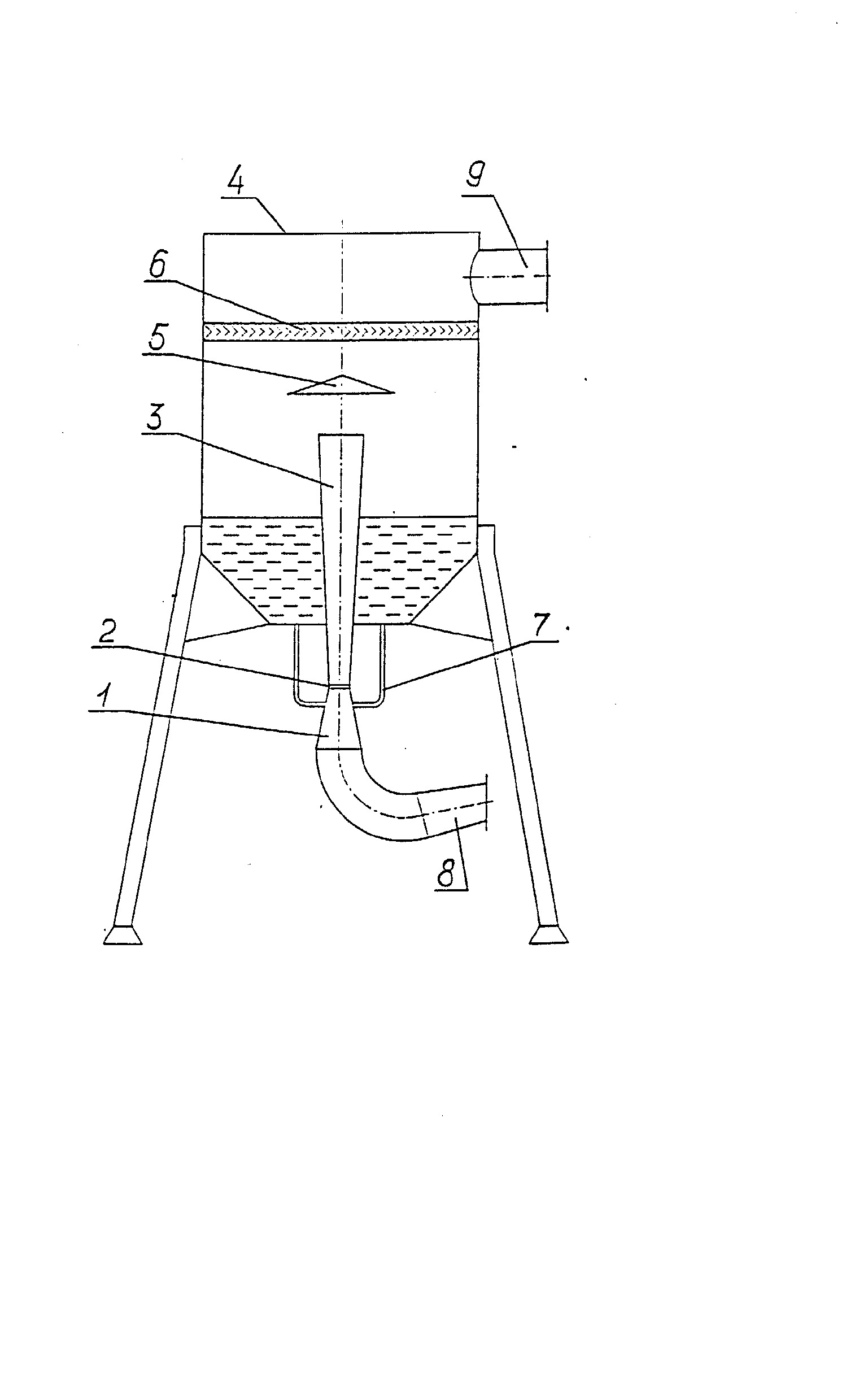

[0006] Biologinis oro valymo įrenginys sudarytas iš vertikalaus Venturi vamzdžio su konfuzoriumi 1, vamzdžio susiaurėjimu 2, difuzoriumi 3, prie difuzoriaus prijungtos skysčio talpos 4, su jos viršutinėje dalyje virš difuzoriaus pritvirtintu plokščiu lašelių atskirtuvu 5 ir apsauginiu tinkleliu 6, iš skysčio talpos apačios į Venturi vamzdį nuvestais vamzdeliais 7 , oro įėjimo 8 ir išėjimo 9 antgalių.
[0007] Užterštas oras tiekiamas j Venturi vamzdį, judėdamas vamzdžio susiaurėjime 2 susiduria su vamzdeliais 7 įtekėjusiu skysčiu. Skystis, suskaidytas į smulkius lašelius, maišosi su oru ir patenka į difuzorių 3. Ištirpusios organinės medžiagos iš dujinės fazės pereina į skystį. E difuzoriaus išėjęs oro ir skysčio mišinys atsitrenkia į statmenai oro srautui pastatytą kliūtį - lašelių atskirtuvą 5. Jo pagalba oras atsiskiria nuo skysčio lašelių. Skystis teka žemyn į talpą, o atsiskyręs išvalytas oras praėjęs pro apsauginį tinklelį 6, išeina pro viršutinį įrenginio ortakį 9. Biocheminis organinių medžiagų skaidymas vyksta skysčio talpoje 4.
[0008] Siūlomame oro valymo įrenginyje pritaikius Venturi vamzdį vyksta intensyvesnis oro ir skysčio lašelių susimaišymas, kuris sąlygoja greitesnį dujinės fazės perėjimą į skystį. Įrenginyje pastoviai cirkuliuoja visas skysčio tūris, todėl skysčio talpoje nereikalingas papildomas oro padavimas.
[0009] Techninį - ekonominį siūlomo įrenginio efektyvumą sąlygoja paprasta jo konstrukcija ir nesudėtinga eksploatacija, reikalaujantys mažesnių medžiagų ir darbo sąnaudų.
1. Biologinis oro valymo įrenginys turintis korpusą su oro įėjimo ir išėjimo angomis, maišymosi kamerų, kurioje vyksta dujų absorbcijos skystyje procesas, lašelių atskirtuvą, skysčio talpą, kurioje aktyvaus dumblo terpėje vyksta biocheminis organinių medžiagų skaidymas, besiskiriantis tuo, kad jame dujų absorbcijai kaip maišymosi kamera panaudotas vertikalus Venturi vamzdis.
2. Įrenginys pagal 1 punktą besiskiriantis tuo, kad skysčio talpa sumontuota viršutinėje dalyje ir veikiant hidrostatiniam slėgiui skystis padavimo vamzdžiais savaime nuteka į Venturi vamzdį.
