[LT] Išradimas priklauso centrinio šildymo įrengimams, būtent vandens šildymo katilui, kuris gali būti panaudotas kaip pagrindinis šilumos šaltinis centrinio šildymo sistemoje. Vandens šildymo katilo konstrukcija užtikrina efektyvų dviejų rūšių kuro - mazuto arba gamtinių dujų - sudeginimą. Tai sumažina kenksmingų atliekų išmetimą į atmosferą ir padidina eksploatacijos patikimumą. Katilas pagal išradimą yra sudarytas iš korpuso (1), kuriame įmontuota degimo kamera (4) ir konvekcinė šachta (7), o tarp korpuso (1) ir aukščiau paminėtų elementų yra šilumokaitinis ekranas (3), sukonstruotas iš dujoms nepralaidžių membraninių elementų. Degimo kamera (4) turi degiklius (5), išdėstytus dviem lygiais, kur degiklių (5) pasukimo kampas atžvilgiu vertikalios arba horizontalios katilo ašies yra reguliuojamas. Virš degimo kameros (4) yra mažiausiai trys konvekciniai paketai (7).
[EN] The present invention relates to a hot water boiler, which can be utilized as a main heat source in building up heat supply network for centralized heating. The construction of the hot water boiler provides effective combustion using two kinds of fuel-fuel oil and natural gas. The amount of noxious wastes discharged in the atmosphere is reduced and the operating reliability is enhanced. The boiler, subject-matter of the invention, consists of a body (1), in which a furnace chamber (4) and convection shaft (7) are placed. Between the body (1) and said elements a heat-exchanging shield (3), constructed by gas-impermeable membrane elements, is disposed. In the furnace chamber (4), burners (5) are mounted in two levels, where the angle of the burners (5) withrespect to the horizontal and vertical axes of the boiler is adjustable. At least three convection packs (7) are disposed above the furnace chamber (4).
[0001] Išradimas priskiriamas centrinio šildymo įrengimams, būtent vandens šildymo katilui, kuris gali būti panaudotas kaip pagrindinis šilumos šaltinis; įrengiant šilumos tinklus didelių miestų pastatams šildyti.
[0002] Vandens šildymo katilai yra žinomi.Tinkamiausi bibliografiniai šaltiniai yra: (1) Prancūzijos patentas Nr. 1 160 270/1958; (2) Prancūzijos patentas Nr. 1 370 315 1964; (3) Vokietijos patentas Nr. 3 930 037/1990: (4) JAV patentas Nr. 5 461 990/1995; (5) JAV patentas Nr. 4 525 139/1995; Šie katilai sudaryti iš korpuso, pakabinto ant koloninių atramų, ir jame sumontuotų aktyvių katilo elementų. Katilo viduje eilės tvarka iš apačios į viršų yra įrengta degimo kamera ir konvekcinė šachta. Degimo kameros apačioje sumontuoti vamzdžiai, jungiantys vandentekį su kaitinimo paviršiais. Degimo kameros periferijoje prie korpuso pritvirtinta šešiolika dujų ir mazuto degiklių, o po korpusu yra įrengti ventiliatoriai individualiai kiekvienam degikliui. Korpuso viduje viršutinėje dalyje yra konvekciniai paviršiai, suformuoti kaip du konvekciniai paketai, sūdanti iš glotnių vamzdžių. Virš konvekcinių paketų y Ta kanalas, skirtas dujų atliekų nukreipimui į kaminą.
[0003] Tarp korpuso ir aktyvios katilo dalies yra įdėtas šilumokaitims ekranas. Aprašyta vandens katilo konstrukcija dažniausiai yra naudojama kaip pagrindinis šilumos šaltinis,- kuris gali veikti ilgą laiką su iš esmės pastovia apkrova.
[0004] Katilo konstrukcija leidžia eksploatuoti labai galingas degimo kameras, o tai skatina nepilną kuro sudeginimą, dėl ko yra žemas katilo našumo koeficientas, nepatikima eksploatacija, esant įvairiems katilo darbo režimams - paleidimas ir stabdymas, perjungimas kitos rūšies kurui, apkrovos keitimas - ir blogi ekologiniai parametrai.
[0005] Katilo šiluminė apkrova priklauso nuo veikiančių degiklių skaičiaus, kuriuose pastebimas nepakankamas kuro sudegimas. Nesudegusi kuro dalis kaupiasi konvekciniuose paketuose, kas sudaro savaiminio užsidegimo ir gaisro prielaidas išjungiant katilą. Lygiagrečiai aukšta temperatūra degimo kameroje skatina termini azoto oksidų susidarymą. kurių kiekis naudojant dujinį ar skystą kurą yra didesnis už leidžiamas normas.
[0006] Neefektyvus degimo procesas daro poveikį katilo eksploatavimo patikimumui, nes gali pradegti, įtrūkti, prakiurti dujoms nepralaidus ekranas ir pirmos eilės vamzdžiai konvekciniuose paketuose. Dujoms nepralaidaus ekrano suirimas neleidžia kontroliuoti šalto oro įsiurbimo ir dėl to papildomai sumažėja katilo našumo koeficientas ir pagreitėja žemos temperatūros korozijos procesas ant labiausiai nutolusių šildomų paviršių.
[0007] Išradimo esmė
[0008] Įvertinant anksčiau paminėtus trūkumus, išradimo tikslas yra sukurti vandens šildymo katilą, kuris išsiskirtų padidintu degimo proceso efekty vumu, eksploatavimo patikimumu ir ilgesniu tarpremontiniu periodu, kas leistų eksploatuoti ilgą laiką, esant maksimalioms apkrovoms, pvz. kaip pagrindinį šilumos šaltinį.
[0009] Šis uždavinys yra išspręstas vandens šildymo katile, sudarytame iš korpuso, kurio viduje yra suformuota degimo kamera. Degimo kameros išorėje sumontuoti degikliai, o tarp korpuso ir degimo kameros yra įdėtas šilumokaitinis ekranas. Virš degimo kameros yra įrengta konvekcinė šachta, sudaryta iš horizontaliai vienas virš kito išdėstytų konvekcinių paketų.
[0010] Viršutinėje katilo dalyje yra įrengtas dujų vamzdis, o šalia korpuso įrengtas ventiliatorius.
[0011] Pagal siūlomą išradimą šilumokaitinis ekranas yra sukonstruotas iš dujoms nepralaidžių membraninių ekranuojančių elementų ir mažiausiai trys konvekciniai paketai yra išpildyti iš membraninių panelių. Mažiausiai keturi degikliai yra išdėstyti dviejuose lygiuose su galimybe reguliuoti degiklio įpūtimo angos pasukimo kampą atžvilgiu katilo vertikalios arba horizontalios ašies nuo 0* iki 12°.
[0012] Pagal geriausią išradimo variantą yra šeši degikliai, kurie išdėstyti vienas priešais kitą dviem lygiais taip, kad apatinė degiklių eilė yra aukštyje h = 1/3 Hfc (kur Hfc - degimo kameros aukštis), o viršutinė degiklių eilė yra aukštyje h — 1 2 Hfc.
[0013] Pagal kitą išradimo variantą degikliai kiekviename lygyje išdėstyti horizontaliai.
[0014] Pagal dar vieną išradimo variantą degikliai kiekviename lygyje išdėstyti pasvirusia linija ir orientuoti taip. kad žemesniame lygyje esantis degiklis yra priešais kitą aukštesniame lygyje esanti degiklį.
[0015] Pagal kitą išradimo variantą degikliai kiekviename lygyje išdėstyti banguota linija ir prasilenkia vienas atžvilgiu kito.
[0016] Pagal kitą išradimo variantą, kai katilas yra kūrenamas mazutu, kaitinimo paviršių aptekėjimas vykdomas pagal schemą "kryžminė tiesioginė srovė".
[0017] Pagal dar vieną išradimo variantą, kai katilas yra kūrenamas gamtinėmis dujomis, kaitinimo paviršių aptekėjimas vykdomas pagal schemą "'kryžminė priešsrovė".
[0018] Pagal išradimą vandens šildymo katilas išsiskiria padidintu efektyvumu, t.y.. gali dirbti ilgą laiką padidintu našumo koeficientu, nes kuras sudega efektvviai. Dėka tinkamos degimo dujų sriautų krypties įvyksta pilnas kuro sudeginimas, dėl ko padidėja katilo galingumas ir išmetamų dujų temperatūra sumažėja apie 3CPC. Vidinės recirkuliacijos taikymas degimo dujoms leidžia papildomai sumažinti juose' kenksmingu priemaišų - azoto, anglies oksido, pelenų kiekį.
[0019] Vandens šildymo katilo našumo koeficientas yra taip pat padidintas 3-6% dėka membraninių panelių, iš kurių yra sudaryti konvekciniai paketai, o taip dėka ekranuojančių membraninių elementų, kas leidžia žymiai prailginti katilo agregato tarpremontinį periodą. Katilas taip pat išsiskiria padidintu funkcionalumu, nes galima naudoti dviejų rūšių kurą - mazutą ir gamtines dujas, be to, keičiant šildomų paviršių aptekėjimo kryptį pagal schemą "kryžminė tiesioginė srovė" ir "kryžminė priešsrovė" yra išvengiama papildomų utilizacinių įrengimų, kurie yra būtini, kai katilas kūrenamas gamtinėmis dujomis. Aptekėjimo krypties pakeitimas dujinių atliekų temperatūrą sumažina 30°C. Vandens šildymo katilo konstrukcija yra žymiai patikimesnė ir patogesnė remontui dėka blokų pavidalo konstrukcinių elementų, o taip pat palengvintų, dujoms nepralaidžių šilumokaitinių ekranų.
[0020] Toliau pateikiamas vandens šildymo katilo pagal išradimą aprašymas yra iliustruotas brėžiniais, kur:

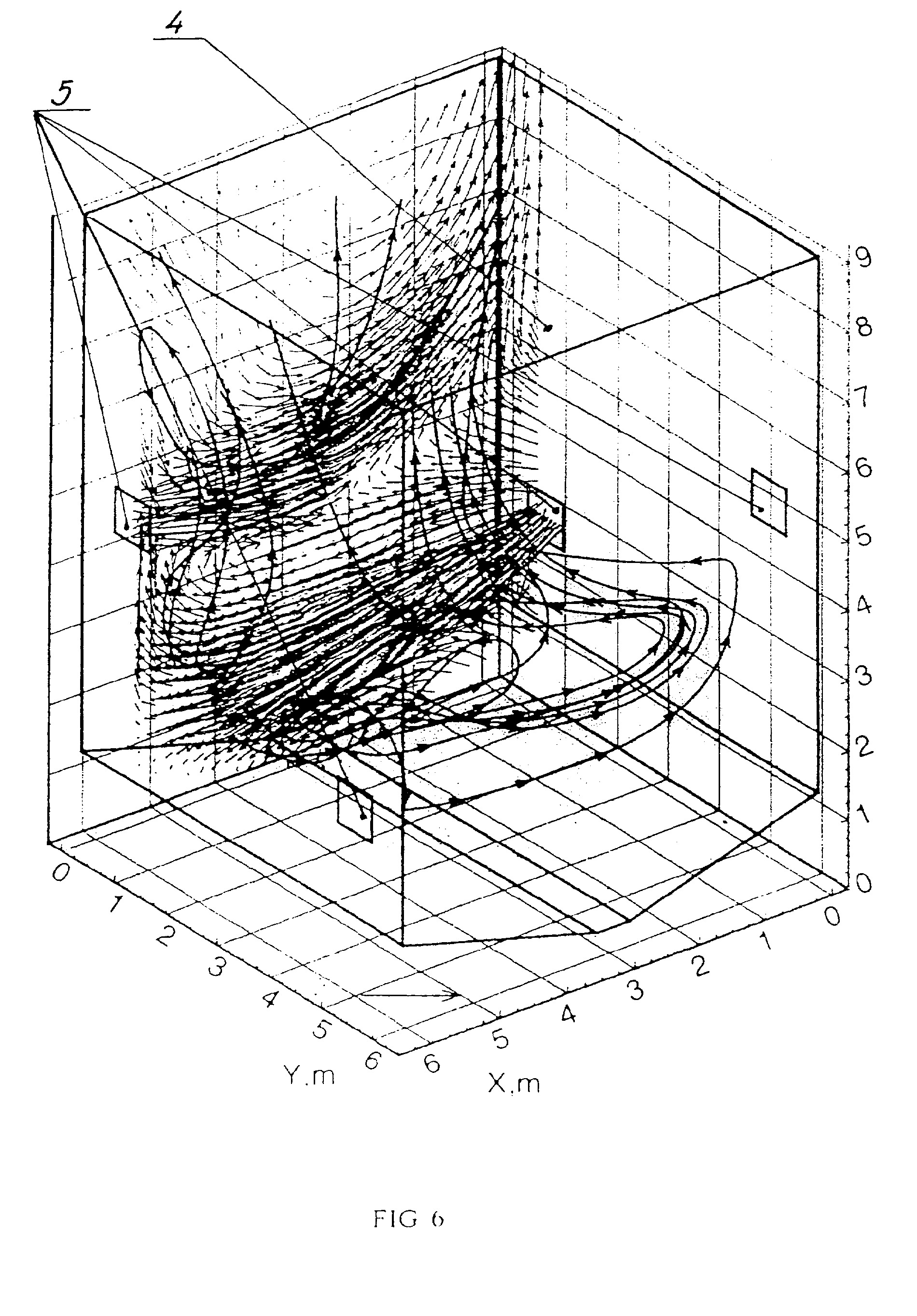

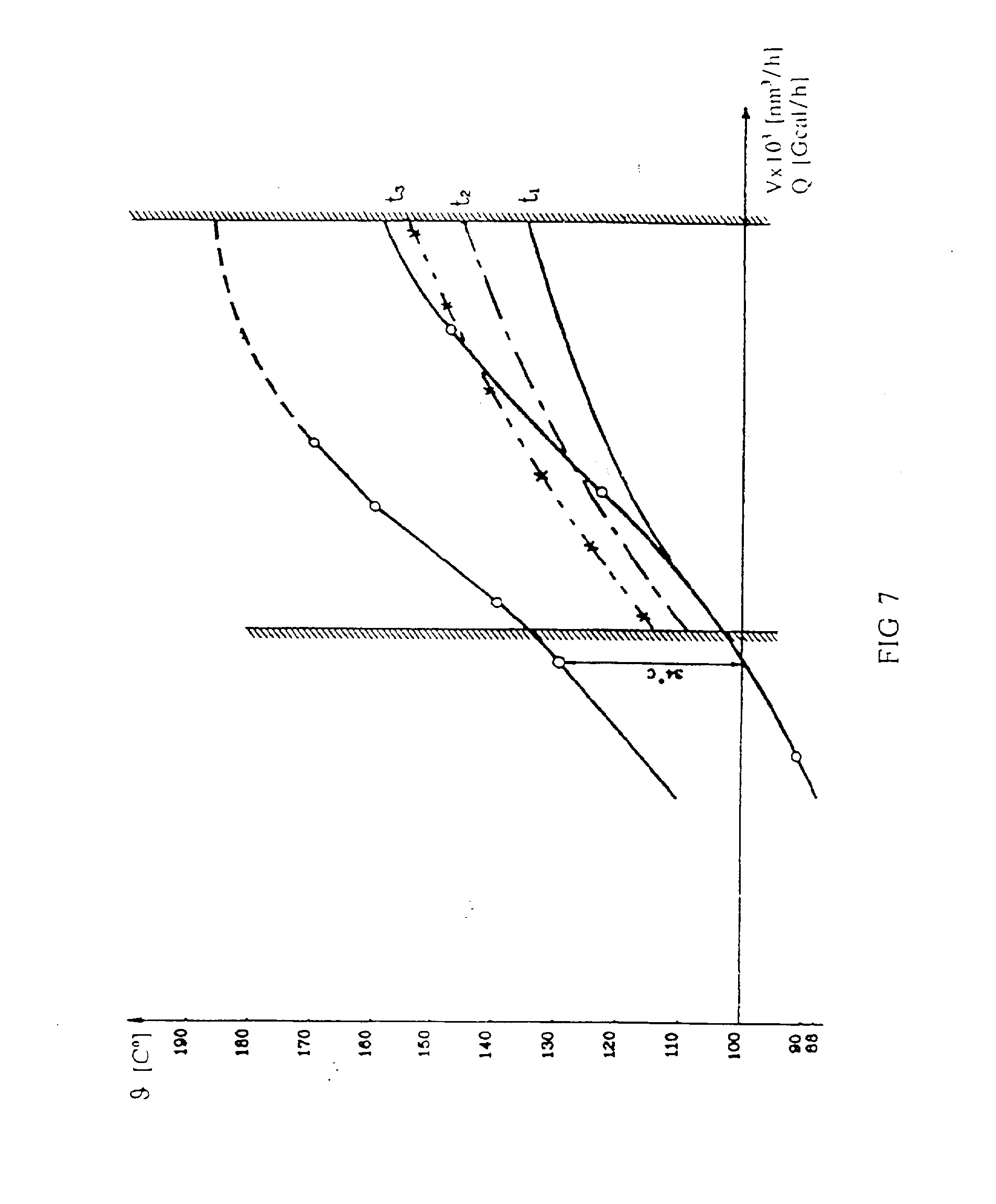

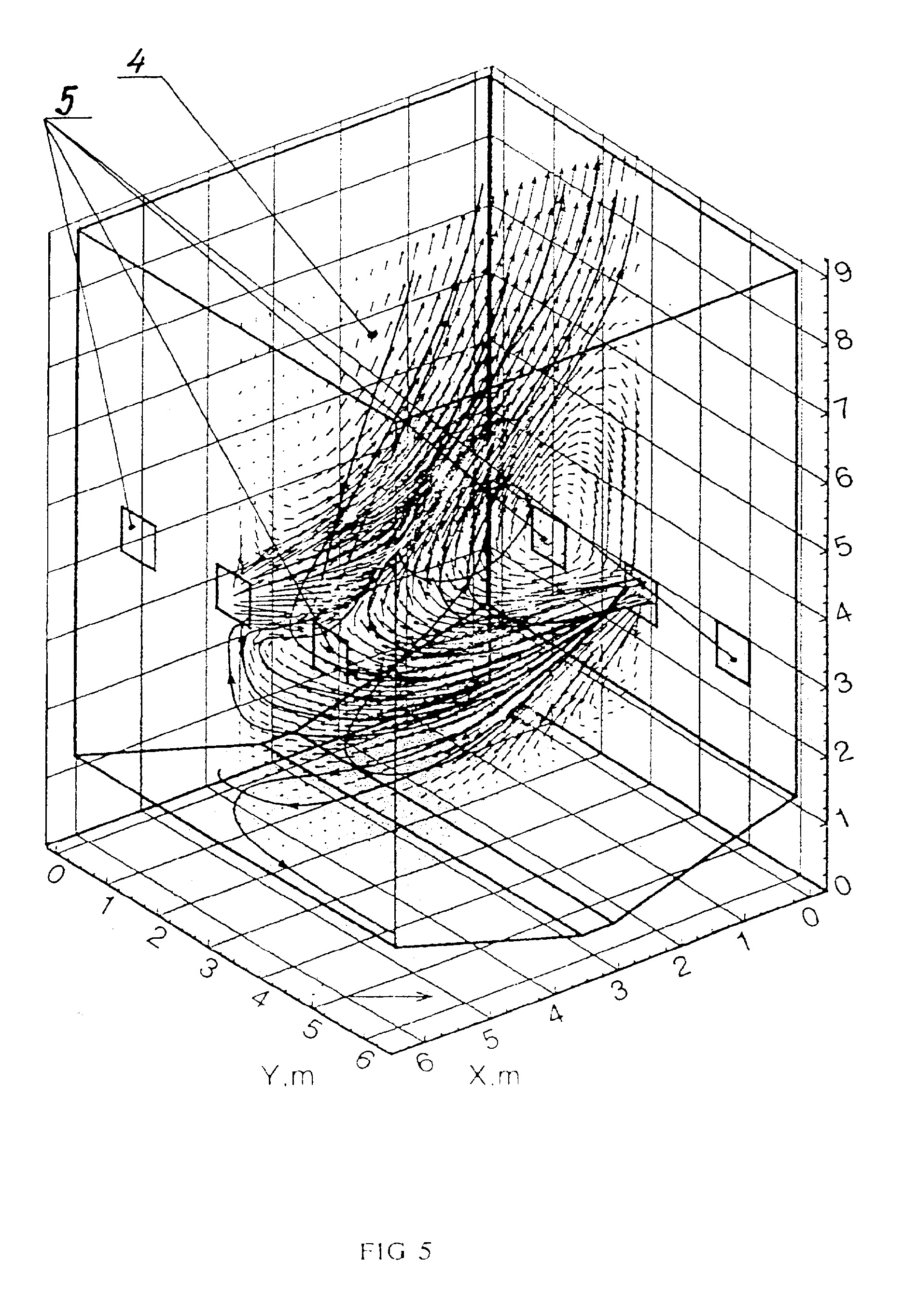

[0021] Fig. 5 - kuro degimo dalelių trajektorijos schema degimo kameroje su šešiais degikliais Fig 6 - kuro degimo dalelių trajektorijos schema degimo kameroje su keturiais degikliais Fig 7 - degimo proceso grafinis vaizdas, kai degikliai palenkti mažiau kaip 10° kampu ir yra reversuota šildymo skysčio cirkuliacija

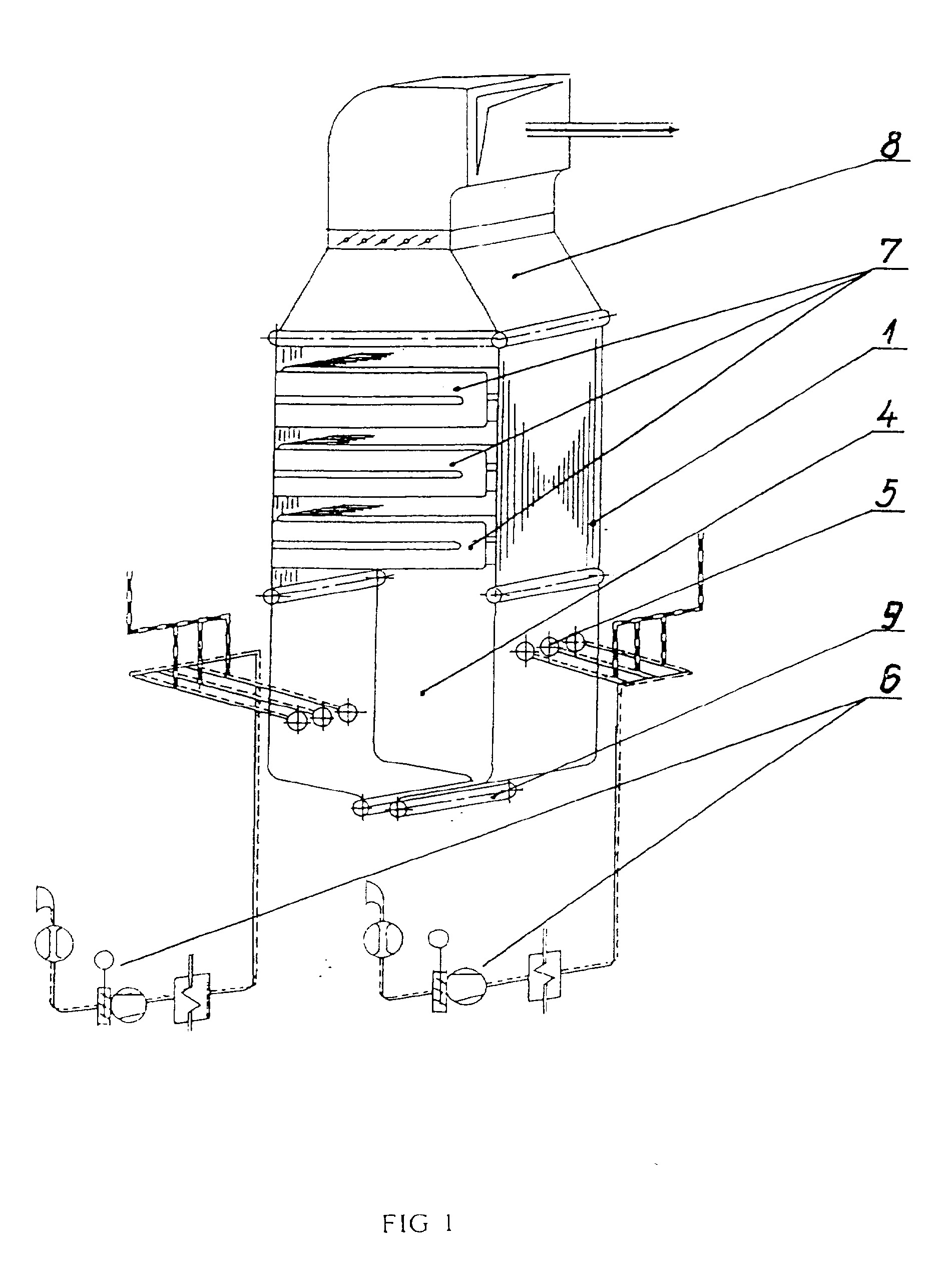

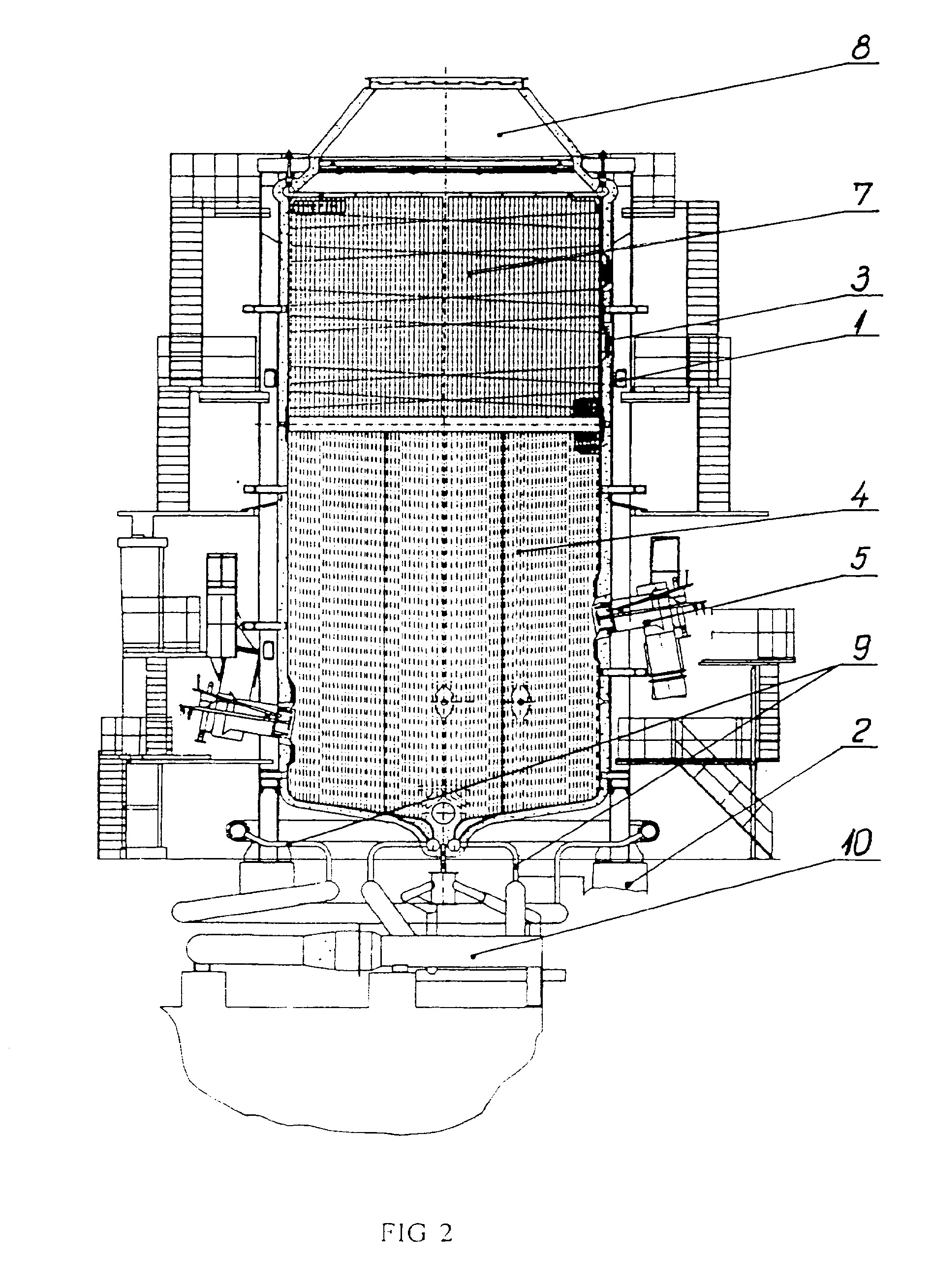

[0022] Vandens šildymo katilas pagal išradimą yra sudarytas iš koipuso L pakabinto ant koloninių atramų 2. Korpuso 1 vidus turi šilumokaitinį ekraną 3 sudarytą iš dujoms nepralaidžių membraninių panelių. Apatinėje korpuso 1 dalyje yra įmontuota degimo kamera 4, kurios lygyje prie ekrano 3 \ra paslankiai įmontuoti degikliai 5, kurie yra pasukami atžvilgiu katilo vertikalios ir horizontalios ašies nuo 0° iki 12° kampu.

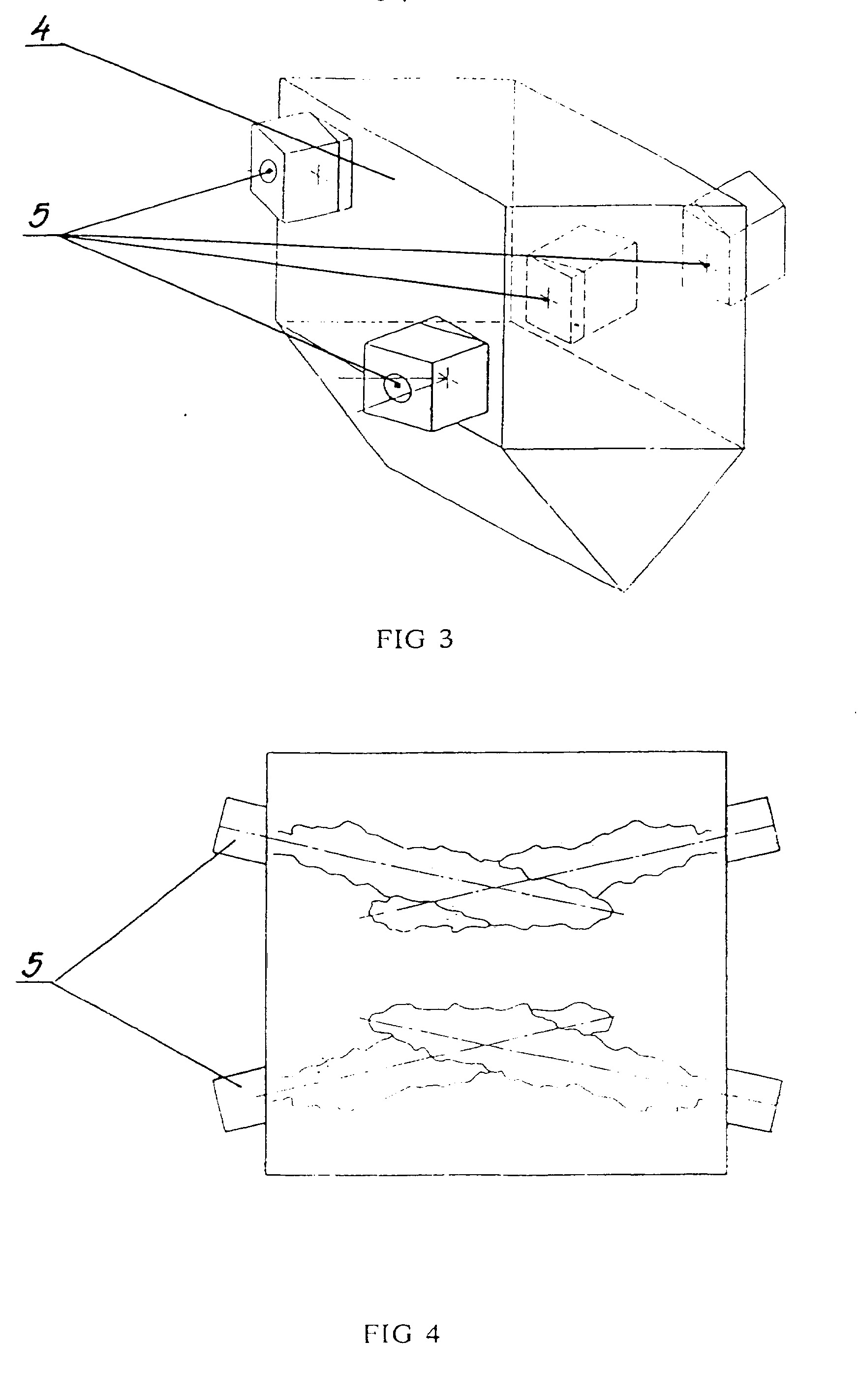

[0023] Degiklių skaičius gali būti mažiausiai keturi, ir tuo atveju jie išdėstomi dviem lygiais taip. kad vienas iš degiklių 5. esantis aukštesniame lygyje, yra priešais kitą degiklį 5. esantį žemesniame lygyje.
[0024] Kai naudojami šeši degikliai 5, jie išdėstomi dviem lygiais, priešpriešiais, kiekviename lygyje po tris degiklius, tinkamiau išilgai horizontalios linijos. Galima degiklius 5 išdėstyti pasvirusia arba banguota linija, bet tuo atveju degikliai 5 turi būti orientuoti taip. kad degikliai 5. esantys įvairiuose lygiuose, padengtų priešais esantį degimo kameros 4 sektorių. Gretimai korpuso 1 yra įmontuotas ventiliatorius 6. kurio pagalba paduodamas oras. būtinas degimo procesui degimo kameroje 4. Esant būtinybei pagerinti degimo procesą galima nuosekliai ventiliatoriui 6 įjungti garų kaloriferį. kuris brėžiniuose neparodytas. Virš degimo kameros 4 yra išdėstyti mažiausiai trys konvekciniai paketai 7, sudaryti iš storasienių vamzdžių, sujungtų plokštele. Viršutinėje korpuso dalyje virš konvekcinių paketų 7 yra dujų kanalas 8, kuriuo pasišalina degimo dujų atliekos.
[0025] Korpuso 1 išorėje yra vamzdynai 9. kuriais vandens šildymo katilas yra jungiamas prie vandentiekio sistemos. Degimo kameroje 4 tarp kaitinimo paviršių yra numatytos papildomos vamzdinės jungtys 10.
[0026] Kaip jau buvo minėta, vandens šildymo katilas yra naudojamas kaip pagrindinis šilumos šaltinis didelėse garo jėgainėse vandens pašildymui ir jo padavimui į centrinio šildymo pastatus.
[0027] Vandens šildymo katilo eksploatacija vyksta tokiu būdu - degimo kameroje 4 degina kurą paduodami orą ventiliatoriumi 6. Efektyvus kuro deginimas pasiekiamas dėka tinkamos dujų srovės krypties degikliuose 5. Degimo produktai savo šilumą atiduoda šildomam skysčiui per ekraną 3 ir konvekcinius paketus 7, kurių membraninė konstrukcija žymiai padidina šilumos atidavimo koeficientą. Degimo atliekos yra pašalinamos iš katilo per dujų vamzdį 8.
[0028] Dėl šildomo skysčio recirkuliacijos. kai katilas kūrenamas dujomis, degimo dujų temperatūra sumažėja 30°C. Tuo pat metu sumažėja išmetamų kenksmingų azoto dujų kiekis, kas pasiekiama dėka degiklių 5 srautų vidinės recirkuliacijos. Vandens šildymo katilas gali efektyviai veikti naudodamas dviejų rūšių kurą - mazutą ir gamtines dujas, patartina vengti maišyto kuro. Kadangi tarp kaitinimo paviršių yra numatyti papildomi sujungimai, galima reversuoti šių paviršių aptekėjimo krypti. Kūrenant mazutu, paviršių aptekėjimas vyksta pagal schemą "kryžminė tiesioginė srovė", o naudojant gamtines dujas - pagal schemą "kryžminė priešsrovė". Tuo būdu yra išvengiama utilizuojančių įrengimų, kurie yra būtini, kai katilas >ra kūrenamas gamtinėmis dujomis, o taip pat išvengti katilo eksploatacijos žemos temperatūros korozijos sąlygomis.
1. Vandens šildymo katilas, sudarytas iš korpuso, pakabinto ant koloninių atramų, kurio viduje suformuota degimo kamera ir konvekcinė šachta, kur tarp korpuso ir degimo kameros įdėtas šilumokaitinis ekranas, ant kurio yra sumontuoti degikliai, kur konvekcinės šachtos viduje horizontaliai vienas virš kito yra išdėstyti konvekciniai paketai, virš kurių yra suformuotas dujų kanalas, besiskiriantis tuo, kad šilumokaitinis ekranas (3) sukonstruotas iš dujoms nepralaidžių membraninių elementų, mažiausiai trys konvekciniai paketai (7) yra sukonstruoti iš membraninių panelių, mažiausiai keturi degikliai (5) išdėstyti dviem lygiais vienas priešais kitą su galimybe pasukti degiklio purkštuvą atžvilgiu horizontalios ir vertikalios katilo ašies kampu nuo 0° iki 12°, o tarp kaitinimo paviršių yra papildomos vamzdinės jungtys (10).
2. Vandens šildymo katilas pagal 1 punktą, besiskiriantis tuo, kad turi šešis degiklius (5), kurie sumontuoti dviem lygiais vienais priešais kitą taip, kad žemesnėje eilėje esantys degikliai (5) išdėstyti aukštyje h = 1/3 H d.k., o aukštesnėje eilėje esantys degikliai (5) išdėstyti aukštyje h = 1/2 H d.k.
3. Vandens šildymo katilas pagal 2 punktą besiskiriantis tuo, kad degikliai kiekviename lygyje sumontuoti horizontalioje linijoje.
4. Vandens šildymo katilas pagal 2 punktą besiskiriantis tuo, kad degikliai sumontuoti nuožulnioje linijoje ir orientuoti taip, kad kiekvienas esantis žemesniame lygyje degiklis (5) yra priešais aukštesniame lygyje esantį degiklį (5).
5. Vandens šildymo katilas pagal 1 punktą besiskiriantis tuo, kad katilą varant mazutu, kaitinimo paviršiai aptekami pagal schemą "kryžminė tiesioginė srovė", įjungiant papildomas vamzdines jungtis (10).
6. Vandens šildymo katilas pagal 1 punktą besiskiriantis tuo, kad katilą varant gamtinėmis dujomis kaitinimo paviršiai aptekami pagal schemą "kryžminė priešsrovė".
