[LT] Išradimas priklauso medicinos technikai, būtent, žmogaus raumenų aktyvinimo įrenginiams. @Kojų raumenų aktyvatorius yra sudarytas iš pagrindo, judinimo mechanizmo, elektrostimuliacinės ir ateniuatoriaus aparatūros, be to, papildomai įrengta atgalinio ryšio su galūnių pokyčiais sistema, susidedanti iš okliuzinio manžeto ir pletizmografinio jutiklio.@Kojų raumenų aktyvatorius skirtas ligonių ir monotoniškai dirbančių raumenų sistemos gaivinimui, kraujo apytakos pagerinimui operuotų ligonių galūnėse, siekiant išvengti venų trombozių. Jis gali būti panaudotas taip pat sportininkų raumenų masažui ir jėgos vystymui.
[EN] The invention relates to medical engineering, specifically to devices for activating of muscles. An activator for leg muscles comprises a base, a moving mechanism, an electrical stimulator and an attenuator, system for retroactive communication with changes of limbs which comprises an occlusion collar and a plethysmographical sensor. The activator for leg muscles can be used for vitalizing of muscles and patients, for enliven of circulation of the blood in the legs of operated patients . It protects of thrombosis in veins. The activator can be used for the massage of sportsmen muscles and for strengthening of the force.
[0001] Išradimas priklauso medicinos technikai, būtent - žmogaus raumenų aktyvinimo [renginiams.
[0002] Žinomas galūnių raumenų aktyvinimo įrenginys, sudarytas iš pagrindo, šarnyriš-kai su juo susietos platformos galūnėms atremti, judėjimo mechanizmo ir elektrinių impulsų generatoriaus su elektrodais (žr. Prancūzijos patentą Nr.2167402, TPK A 61 H 1/00, 1973).
[0003] Taip pat žinomas raumenų aktyvatorius, sudarytas iš pagrindo, judinimo mechanizmo ir elektrostimuliacinės aparatūros, papildomai turintis tenzojutiklį ir ateniua-torių (žr. buv. TSRS aut. liudijimą Nr.766597, TPK A 61 H 23/02, 1978). Žinomu aktyvatoriumi kraujo apytaka raumenyse intensyvinama neoptimaliai, nes nėra atgalinio ryšio su galūnių tūrio pokyčiais.
[0004] Išradimo tikslas - automatiškai reguliuoti stimuliavimo parametrus pagal galūnių tūrio pokyčius atgalinio ryšio metodu.
[0005] Išradimo esmė yra ta, kad kojų raumenų aktyvatoriuje, sudarytame iš pagrindo, judinimo mechanizmo, elektrostimuliacinės ir ateniuatoriaus aparatūros, papildomai įrengta atgalinio ryšio su galūnių tūrio pokyčiais sistema, susidedanti iš okliuzinio manžeto ir pletizmografinio jutiklio.

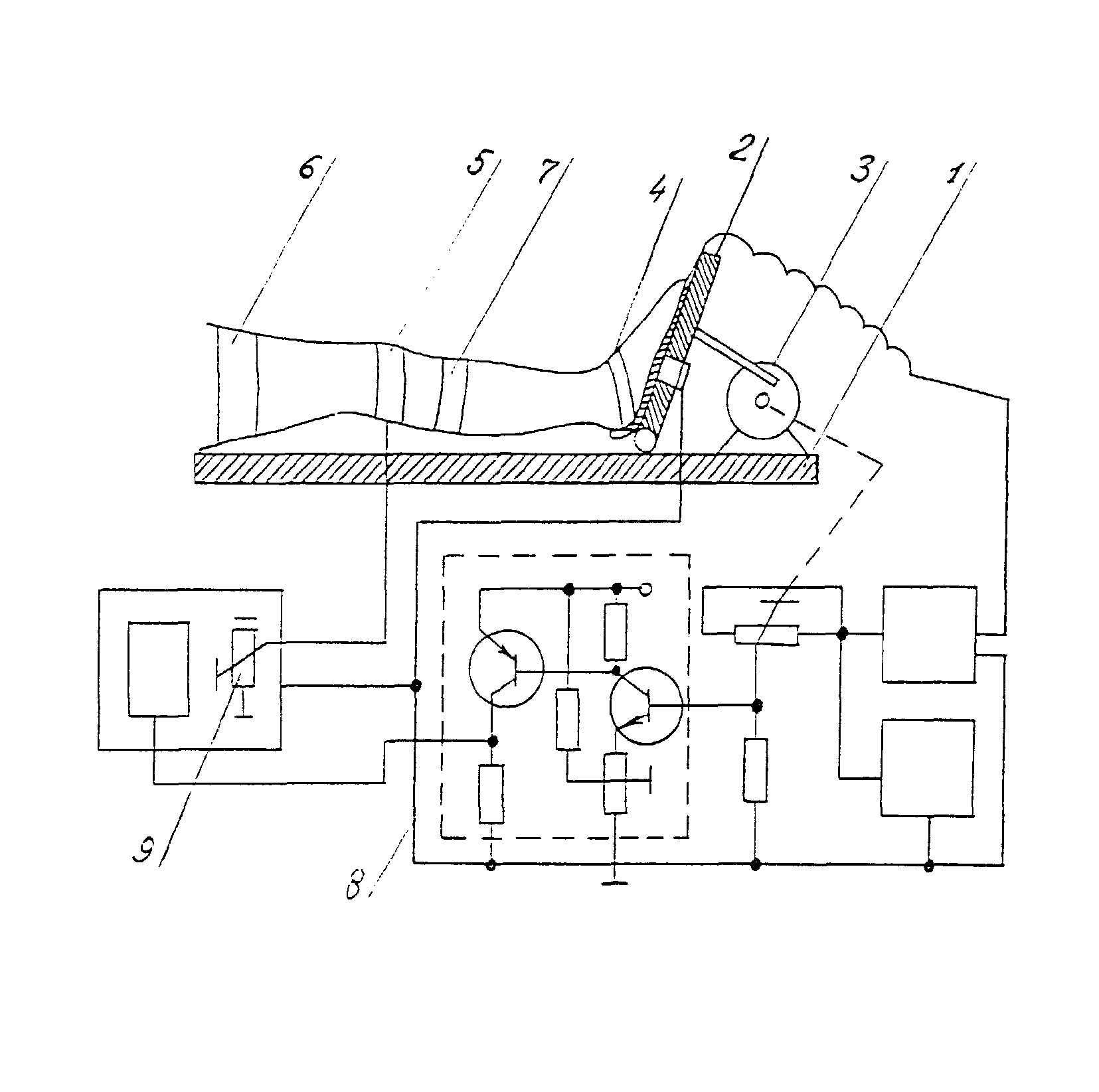

[0006] Kojų raumenų aktyvatorius sudarytas iš pagrindo 1 šarnyriškai sujungto su plat-forma 2 ir nejudamai su pėdų judinimo mechanizmu 3, pėdų fikasatoriaus 4, stimu-liacinių elektrodų 5, okliuzinio manžeto 6, pletizmografinio jutiklio 7 ir elektrinių impulsų generatoriaus 8 su ateniuatoriumi 9.
[0007] Paciento pėdas fiksatoriumi 4 pririša prie judinimo mechanizmo 3, varomo elek-tros varikliu. Ant paciento blauzdos ir šlaunies raumenų uždeda stimuliacinius elek-trodus 5, okliuzinį manžetą 6 ir pletizmografinį jutiklį 7. Elektrinių impulsų generatoriaus 8 su ateniuatoriumi 9 aparatūra reguliuoja elektrostimuliacijos impulsus, ku-riuos pagal galūnių tūrio pokyčius optimizuoja grįžtamojo ryšio sistema, sudaryta iš okliuzinio manžeto 6 ir pletizmografinio jutiklio 7.
[0008] Pradėjus galūnių judinimą aktyvatoriumi, suintensyvėja kraujo apytaka masažuo-jamose galūnėse ir padidėja jų tūriai. Šiuos pokyčius matuoja pletizmografinis jutik-lis 7, kurio perduodamas signalas teikia galimybių optimaliai reguliuoti stimuliavimo impulsus ateniuatoriumi 9.
[0009] Kojų raumenų aktyvatorius skirtas ligonių ir monotoniškai dirbančiųjų raumenų sistemos gaivinimui, kraujo apytakos pagerinimui operuotų ligonių galūnėse, siekiant išvengti venų trombozių. Jis gali būti panaudotas taip pat sportininkų raumenų masažui ir jėgos vystymui.
[0010] Kojų raumenų aktyvatoriaus privalumas lyginant su užsienio analogais yra tas, kad jis automatiškai reguliuoja stimuliavimo parametrus pagai galūnių tūrio poky-čius, okliuzinio manžeto ir pletizmografinio jutiklio, išdėstytų ant paciento galūnių, duomenimis.
Kojų raumenų aktyvatorius, sudarytas iš pagrindo, judinimo mechanizmo, elek-trostimuliacinės ir ateniuatoriaus aparatūros, besiskiriantis tuo, kad papildomai įrengta atgalinio ryšio su galūnių tūrio pokyčiais sistema iš okliuzinio manže-to ir pletizmografinio jutikJio.
