[LT] Išradimas priklauso šilumos rekuperatoriams ir gali būti panaudotas oro ventiliavimo ir kondicionavimo sistemose. Šilumos ir drėgmės rekuperacinis įrenginys sudarytas iš dviejų arba daugiau šilumokaičių iš kurių kiekvienas turi įėjimą a ir išėjimą a oro srautui A, įėjimą b ir išėjimą b oro srautui B ir šilumos perdavimo sieneles, skiriančias abu srautus, kur įėjimas a šilumokaičio (1) sujungtas su rekuperacinio įrenginio įėjimu A, išėjimas b šilumokaičio (1) sujungtas su įėjimu a šilumokaičio (2), įėjimas b šilumokaičio (1) sujungtas su išėjimu b šilumokaičio (2).
[EN] The invention relates to heat recovery devices and can be used in air ventilating and conditioning systems. A heat and moisture recovery device comprises two or more heat exchangers each of which has an entry and an exit for an air flow A and has an entry b and exit b for an air flow B , and heat transfer walls which separates both flows, in addition, an entry a of an exchanger (1) is connected to an entry A of a recovery device, an exit b of an exchanger (1) is connected to an exit B of a recovery device, an exit of an exchanger (1) is connected to an entry of an exchanger (2), an entry b of an exchanger (1) is connected to an exit b of an exchanger (2).
[0001] Šilumos ir drėgmės rekuperacinis jrenginys priklauso šilumos rekuperatorių sričiai ir gali būti panaudotas oro ventiliavimo ir kondicionavimo sistemose.
[0002] Yra plačiai žinomi ir naudojami praktikoje šilumos rekuperatoriai su plokšteliniais šilumokaičiais iš metalo plokštelių bei specialaus popieriaus tiek užsienio (pvz., Švedijos kompanijos "Kanalflakt"), tiek lietuviškos gamybos (UAB "Rekoras", Lietuvos Respublikos patentas Nr. 3862).
[0003] Išradimo tikslas - šilumos rekuperatorių naudingo veikimo koeficiento (NVK) padidinimas ir naujos funkcijos - drėgmės rekuperavimo suteikimas.

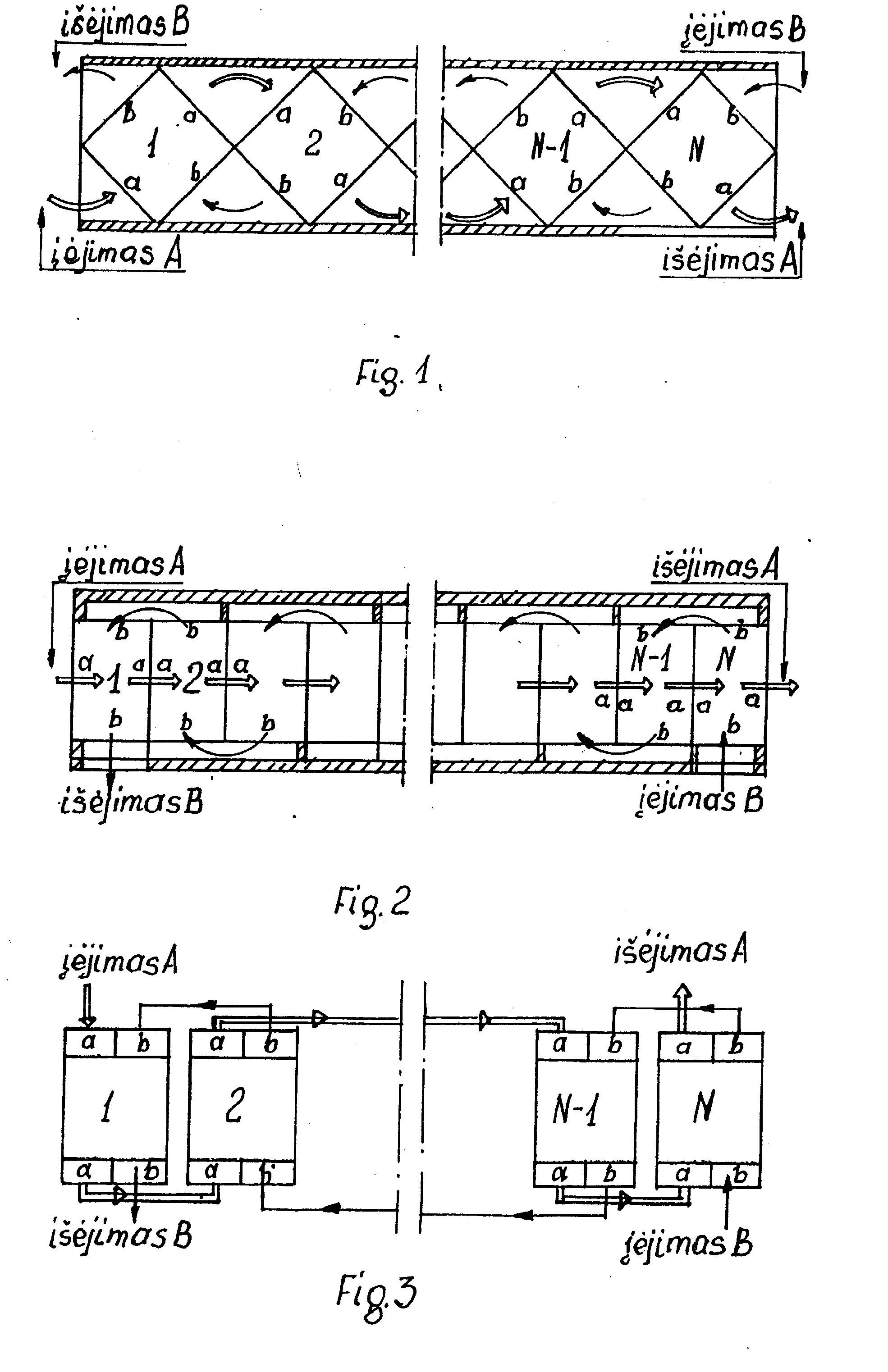

[0004] Brėžinyje fig. 1 ir fig. 2 parodyti galimi rekuperatoriaus konstrukcijos variantai, kur skaičiais 1, 2, ... N sunumeruoti plokšteliniai šilumokaičiai su kryžminiais oro srautais. Pirmame variante (fig. 1) ryšiai tarp atskirų šilumokaičių realizuoti laisvų tūrių tarp šilumokaičių pagalba. Antrame variante (fig. 2) ryšiai tarp šilumokaičių realizuoti panaudojant laisvus tūrius tarp šilumokaičių vienam srautui ir tiesioginiu ryšiu kitame. Atskirų rekuperacinių įrenginių sujungimas sistemoje parodytas fig. 3. Ryšiai tarp jrenginių organizuojamai pagal tvarką, pateiktą išradimo apibrėžtyje.

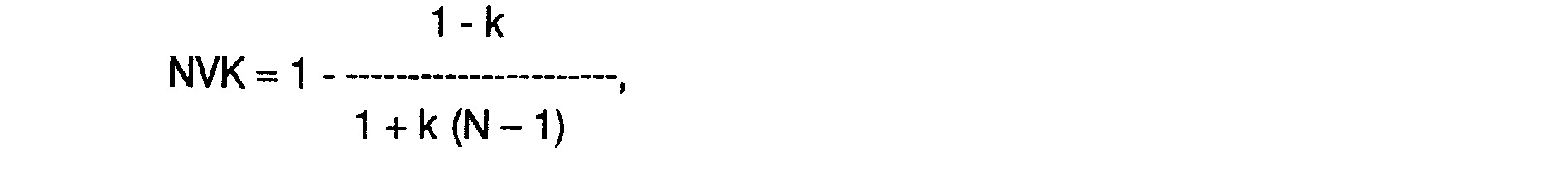

[0005] Teoriškai ir eksperimentu nustatyta, kad tokio jrenginio, organizuoto pagal šio išradimo apibrėžt] galioja priklausomybė:
[0006] kur k - vieno šilumokaičio NVK;
[0007] Be to, priimama sąlyga, kad visi šilumokaičiai vienodi ir oro srautai vienodo intensyvumo.
[0008] Iš formulės seka, kad didinant šilumokaičių skaičių įrenginyje, įrenginio NVK galima neribotai didinti, artinant jį prie vieneto.
[0009] Pasiūlytas išradime šilumokaičių jungimo būdas leidžia sukurti šilumos rekuperacinius įrenginius (sistemas), turinčius aukštą NVK, nors atskiri šilumokaičiai, įstatyti j juos, gali turėti neaukštus NVK. Panaudojant siūlomą būdą, galimas naujų, turinčių aukštą NVK, rekuperacinių sistemų sukūrimas, jungiant j jas gaminamus su neaukštais NVK kitų firmų rekuperatorius.
[0010] Kitas išradimo tikslas - drėgmės rekuperavimas (grąžinimas) ir įrenginio apšalimo sąlygų pašalinimas pasiekiamas šilumokaičių konstrukcijoje, panaudojant garus praleidžiančią medžiagą. Drėgmės rekuperacija leidžia išvengti ventiliuojamos patalpos išdžiovinimo šalto sezono metu.
[0011] Jeigu garų spaudimo skirtumas rekuperatoriaus (fig. 1 ir 2) įėjime ir išėjime lygus p, tai viename šilumokaityje tas skirtumas bus lygus p/N. Tokiu būdu, didinant šilumokaičių skaičių įrenginyje, galima sumažinti spaudimo skirtumą iki dydžio, prie kurio nebus sąlygų garų kondensato susidarymui, nepaisant šalto ir šilto oro srautų temperatūrų skirtumo.
[0012] Nemetalinių detalių panaudojimas šilumokaičių konstrukcijoje leidžia pasiekti papildomą tikslą: sumažinti aerojonų, gyvybiškai būtinų žmogaus organizmui, sugėrimą.
Šilumos ir drėgmės rekuperacinis jrenginys (sistema), susidedantis iš dviejų ar daugiau šilumokaičių, iš kurių kiekvienas turi jėjimą "a" ir išėjimą "a" oro srautui A, jėjimą "b" ir išėjimą "b" oro srautui B ir šilumos perdavimo sienutes, skiriančias abu srautus, besiskiriantis tuo, kad jėjimas "a" šilumokaičio (1) sujungtas su rekuperacinio įrenginio (sistemos) jėjimu A,išėjimas "b" šilumokaičio (1) sujungtas su rekuperacinio įrenginio (sistemos) išėjimu B,išėjimas "a" šilumokaičio (1) sujungtas su įėjimu "a" šilumokaičio (2),įėjimas "b" šilumokaičio (1) sujungtas su išėjimu "b" šilumokaičio (2),išėjimas "a" šilumokaičio (N-1) sujungtas su įėjimu "a" šilumokaičio (N), įėjimas "b" šilumokaičio (N-1) sujungtas su išėjimu "b" šilumokaičio (N), išėjimas "a" šilumokaičio (N) sujungtas su rekuperacinio įrenginio (sistemos) išėjimu A,įėjimas "b" šilumokaičio (N) sujungtas su rekuperacinio įrenginio (sistemos) įėjimu B.
Šilumos ir drėgmės rekuperacinis jrenginys (sistema), susidedantis iš dviejų ar daugiau šilumokaičių, iš kurių kiekvienas turi jėjimą "a" ir išėjimą "a" oro srautui A, jėjimą "b" ir išėjimą "b" oro srautui B ir šilumos perdavimo sienutes, skiriančias abu srautus, besiskiriantis tuo, kad jėjimas "a" šilumokaičio (1) sujungtas su rekuperacinio įrenginio (sistemos) jėjimu A,išėjimas "b" šilumokaičio (1) sujungtas su rekuperacinio įrenginio (sistemos) išėjimu B,išėjimas "a" šilumokaičio (1) sujungtas su įėjimu "a" šilumokaičio (2),įėjimas "b" šilumokaičio (1) sujungtas su išėjimu "b" šilumokaičio (2),išėjimas "a" šilumokaičio (N-1) sujungtas su įėjimu "a" šilumokaičio (N), įėjimas "b" šilumokaičio (N-1) sujungtas su išėjimu "b" šilumokaičio (N), išėjimas "a" šilumokaičio (N) sujungtas su rekuperacinio įrenginio (sistemos) išėjimu A,įėjimas "b" šilumokaičio (N) sujungtas su rekuperacinio įrenginio (sistemos) įėjimu B.
