[LT] Išradimas priklauso statybinėms medžiagoms. Įvairių frakcijų žvyro ir žvyro skaldos gamybos būdas sijojant produkciją jos rūšiavimui sijojimo metu naudoja vibrosietus ir ant vibrosietų paduodamą žvyrą papildomai plauna.
[EN] The invention relates to the construction materials. Method for production of gravel fractions and stream gravel by sifting products is characterized in that, vibratory sifters are used for a grading of products and a gravel disposed on vibratory sifters is in addition rinsed.
[0001] Išradimas priskiriamas nerūdinių statybinių medžiagų gamybos būdams t.y. būdui pagaminti įvairioms žvyro frakcijoms bei įvairioms žvyro skaldos frakcijoms, panaudojant vibrosietus ir produkcijos plovimą rūšiavimo metu.
[0002] Yra žinomi jvairūs būdai birių medžiagų rūšiavimui, iš kurių būtų galima išskirti būdus, pagal patento SU 1386301 Al aprašymą ir pagal patento SU 1393482 Al aprašymą.
[0003] Pagal patento SU 1386301 Al aprašymą birių medžegų smulkinimas ir rūšiavimas atliekamas {renginiu, susidedančiu iš priėmimo bunkerio, sviediklio, kurį sudaro du rotoriai, vertikalios atmušimo plokštės, kėliklio ir kaupimo bunkerio su nuožulniu rūšiavimo sietu. Biri medžiaga sviedikliu metama į atmušimo plokštę ir dėl smūgio sutrupa. Toliau kėlikliu ji pilama į kaupimo bunkerį virš kurio esantis nuožulnus rūšiavimo sietas atskiria nesutrupėjusias iki norimų matmenų daleles ir vėl nukreipia jas į sviediklį.
[0004] Pagal betono užpildų gamybos technologijos patento SU 1393482 Al aprašymą susmulkinta biri medžiaga patenka ant besisukančio rotoriaus, kuris meta ją ant rūšiavimo įrenginio. Rūšiavimo įrenginys susideda iš nuožulnioje plokštumoje išilgai išdėstytų strypų. Smulkios ir lengvos dalelės, mestos rotoriaus, patenka ant priekinės rūšiavimo įrenginio dalies ir strypų yra atskiriamos. Stambios dalelės numetamos ant antros rūšiavimo įrenginio dalies, iš kurios patenka į cilindrinę plovimo mašiną.
[0005] Pagal patentą SU 1386301 Al aprašytas smulkinimo ir rūšiavimo būdas tinka taikyti tik lengvai skylančioms medžiagoms ir nėra tinkamas žvyro skaldos gamybai. Be to virš kaupimo bunkerio esantis rūšiavimo sietas negalėtų reikiamai rūšiuoti žvyro ir žvyro skaldos dėl nejudančio sieto kimšimosi.
[0006] Pagal patentą SU 1393482 Al aprašytas būdas tinkamas papildomų betono užpildų
[0007] (šlakų, keramzito) gamybai. Rūšiavimo įrenginys dėl savo konstrukcijos atskiria daleles tik pagal vieną matmenį, be to produkcija turi būti vienalytė. Plovimo mašinoje išplautos dalelės nėra rūšiuojamos pagal dydį, todėl šis būdas netinka žvyro su , augalinėmis ir kitokiomis priemaišomis rūšiavimui, kadangi smulkesni akmenys su prilipusiomis žemės dalimis neatskiriami nuo stambios frakcijos.
[0008] Išradimo uždavinys - pateikti įvairių žvyro bei žvyro skaldos frakcijų gamybos ir atskyrimo būdą, panaudojant vibrosietus.

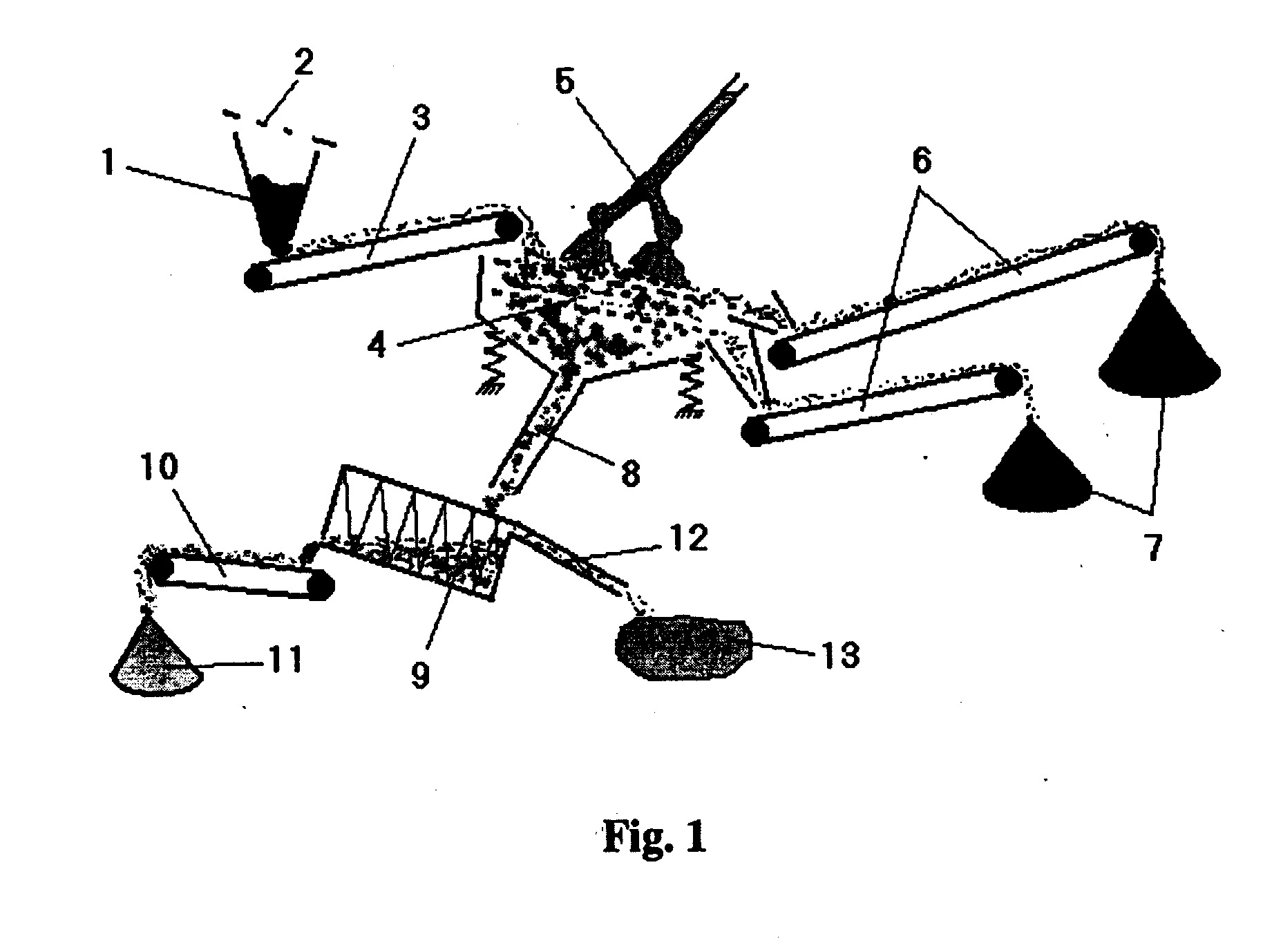

[0009] Iš žvyro karjero išgautas žvyras (smėlio, molio, žemių ir skirtingo stambumo akmenų mišinys) transportuojamas ir pilamas į priėmimo bunkerį 1 (Fig. 1). Priėmimo bunkerio viršuje sumontuotos grotos 2, kurios skirtos pernelyg stambių akmenų ir kitų priemaišų atskyrimui. Kad išvengti žvyro užstrigimo priėmimo bunkeryje, jame gali būti sumontuoti vibratoriai, kuriuos įjungus užstrigęs žvyras išjudinamas. Iš priėmimo bunkerio išbyrėjęs žvyras transporteriu 3 (gali būti naudojami juostiniai transporteriai, norijos , taip pat žvyras gali būti transportuojamas vamzdžiais) pernešamas ant vibrosietų 4. Žvyras, judantis ant spyruoklių sumontuotais ir vibratoriais judinamais nuožulniais vibrosietais yra plaunamas vandeniu, purškiamu virš sieto įrengtais purkštukais 5, siekiant atskirti žemių ir molio daleles, bei pagerinti judančios masės separaciją. Purkštukų skaičius, išdėstymas bei tiekiamo vandens kiekis gali būti keičiamas priklausomai nuo tiekiamo žvyro užterštumo ir atskirų frakcijų kokybei keliamų reikalavimų.

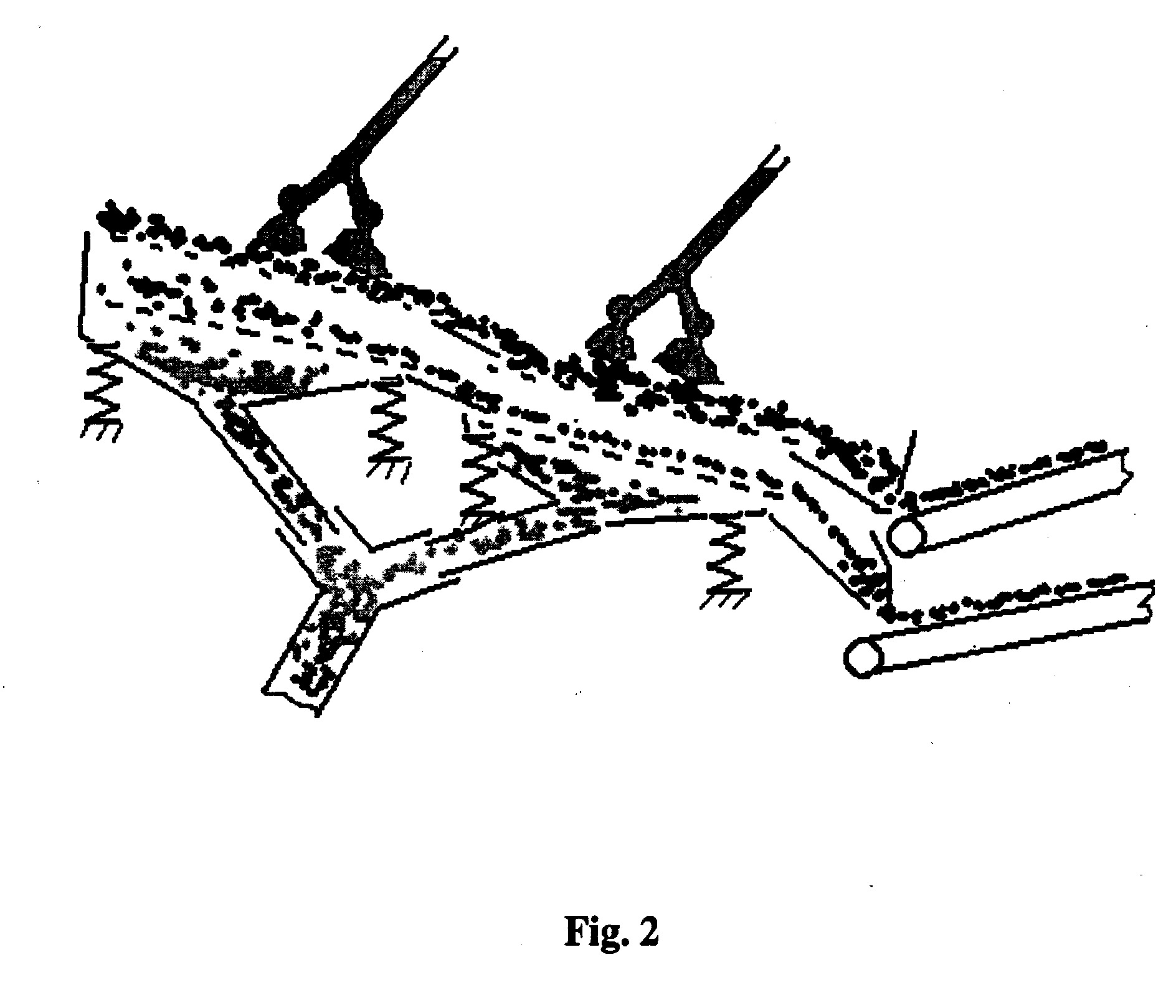

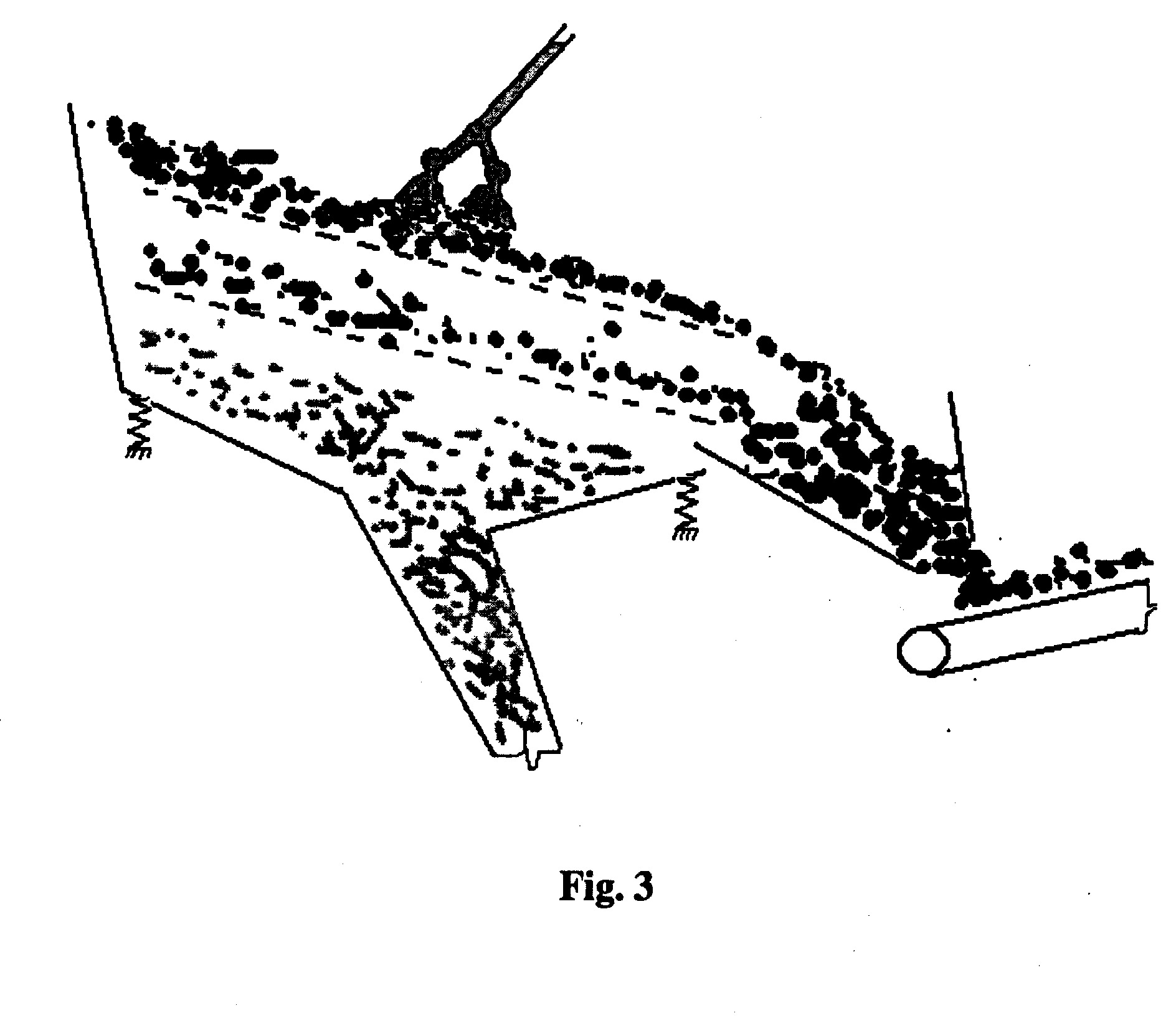

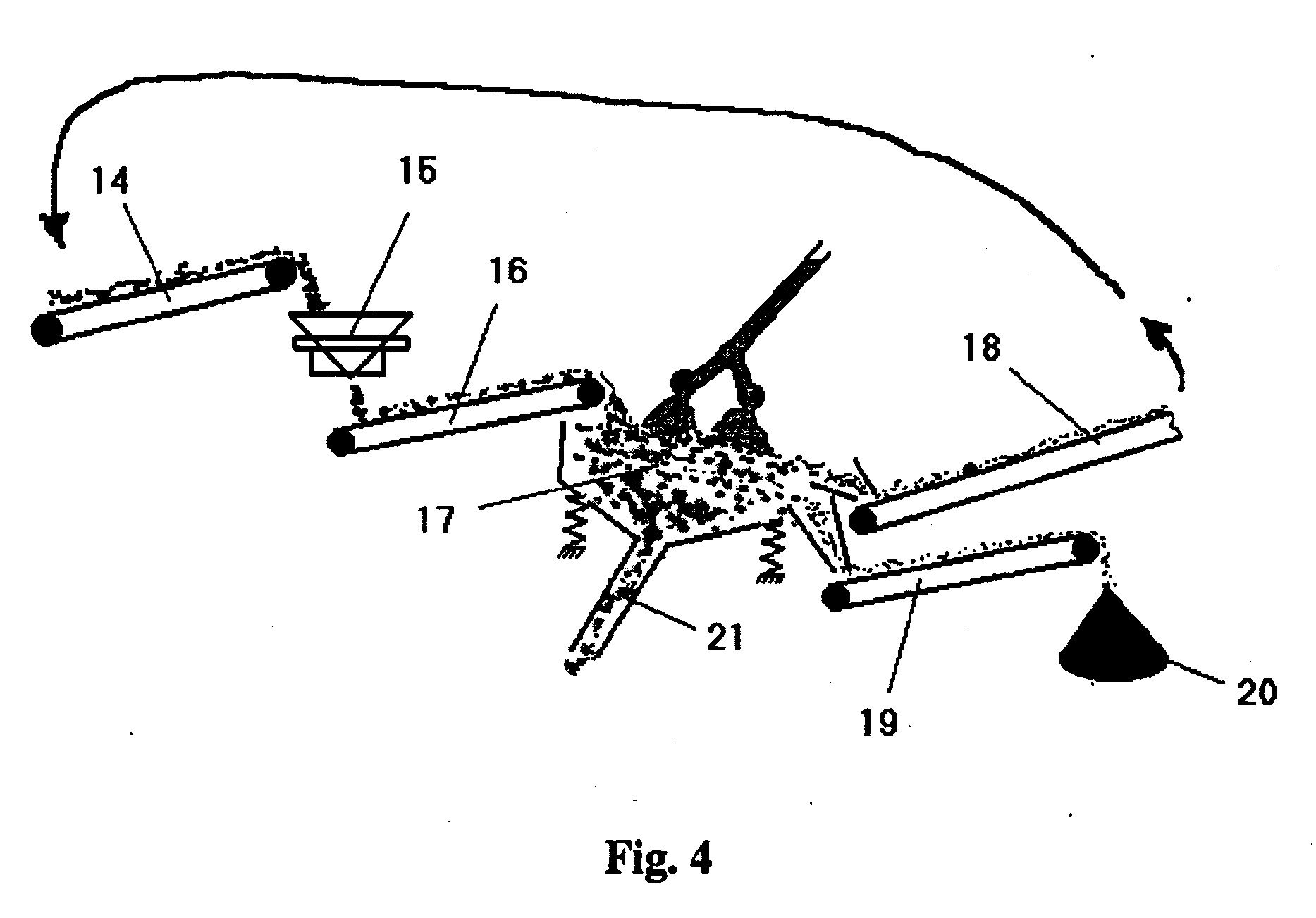

[0010] Sietais atskirtos frakcijos transporteriu 6 (analogiška 3) supilamos į atskiras skirtingų frakcijų produkcijos krūvas 7. Per sietus prabyrėjusios smulkios žvyro dalelės kartu su vandeniu nuožulniu transportavimo vamzdžiu 8 patenka į sraigtinę plovyklą 9, kurioje smėlis yra išplaunamas nuo molio ar žemių dalelių. Išplautas smėlis transporteriu 10 supilamas į smėlio saugyklą 11, o molingo vandens mišinys transportavimo vamzdžiu 12 (gali būti naudojamas pulpos siurblys) nukreipiamas į pulpos rezervuarą 13. Priklausomai nuo tiekiamo žvyro sudėties ir, norimų gauti frakcijų stambumo vibrosietai 4 gali būti išdėstomi įvairiais variantais (pvz. Fig. 2, Fig. 3 ir panašiai). Vibrosietais atskirta stambioji žvyro frakcija naudojama žvyro skaldos gamybai (Fig. 4). Š frakcija transporteriu 14 tiekiama į žiaunines konusines ar plaktukines akmenskaldes 15, kuriose akmenys yra trupinami. Akmenskaldėje sutrupinta žvyro skalda transporteriu 16 paduodama ant vibrosietų 17, kurie gali būti išdėstyti įvairiais variantais. Pakankamai nesutrupinta frakcija transporteriais 18 nukreipiama į akmenskaldę pakartotinam trupinimui, o atitinkanti frakcinę sudėtį transporteriu 19 nukreipiama į gatavos produkcijos sandėlį 20. Per sietus prabyrėjusios atsijos, kartu su vandeniu, transportavimo vamzdžiu 21 patenka į atsijų sandėlį.
Įvairių frakcijų žvyro ir žvyro skaldos gamybos būdas sijojant produkciją,besiskiriantis tuo, kad produkcijos rūšiavimui, sijojimo metu, naudoja vibrosietus ir ant vibrosietų paduodamą žvyrą papildomai plauna.
Įvairių frakcijų žvyro ir žvyro skaldos gamybos būdas sijojant produkciją,besiskiriantis tuo, kad produkcijos rūšiavimui, sijojimo metu, naudoja vibrosietus ir ant vibrosietų paduodamą žvyrą papildomai plauna.
