[LT] Išradimas priklauso kontrolės įrenginiams. Automobilių parkavimo kontrolės sistema uždaro tipo teritorijai naudojama mokesčių surinkimui už automobilių stovėjimo laiką. Sistemą sudaro įvažiavimo parkavimo automatas (1), išvažiavimo parkavimo automatas (8) ir du užtvarai (12, 17). Galima naudoti integroschemines korteles (18). Papildomai įvesta viena įvažiavimo (14) ir viena išvažiavimo (15) užtvaros ir du jutikliai (13,16). Įvažiavimo parkavimo automatas (1) sudarytas iš integroscheminės kortelės nuskaitymo -įrašymo bloko (2), sujungto su mikroprocesoriumi (3), prie kurio prijungti indikatorius (4), laiko matavimo blokas (5), atminties blokas (6) ir spausdintuvas (7). Išvažiavimo parkavimo automatas (8) sudarytas iš integroscheminės kortelės nuskaitymo- įrašymo bloko (9) ir jutiklio (11),sujungtų su mikroprocesoriumi (10), kuris iš vienos pusės yra sujungtas su pirmąja (15) ir antrąja (17) išvažiavimo užtvaromis bei jutikliu (16), iš kitos pusės su įvažiavimo parkavimo automato (1) mikroprocesoriumi (3), sujungtu su įvažiavimo pirmąja ir antrąja (14) užtvaromis bei jutikliu (13) o integroschemine kortele (18) kreditinį mokestį galima tik išskaičiuoti.
[EN] The invention relates to control devices. A control system for parking in closed territory can be used for collecting taxes in parking-lot. A system comprises a road out parking controller (8), a road in parking controller (1) and two barriers (12, 17). An integrated circuit card (18) can be used in it. A system comprises in addition one road in barrier (14) and one road out barrier (15) and two sensors (13, 16). A road in parking controller (1) includes a read out recording block (2) of an integrated circuit card which is connected to a microprocessor (3), an indicator (4), is connected to which, a time controlling block (5), a memory block (6) and a printer (7). A road out parking controller (8) comprises a read out recording block (9) of an integrated circuit card and a sensor (11) which are connected to a microprocessor (10) which is connected to a first (15) and second (17) road out barrier and to a sensor (16), a sensor (11) is connected to a microprocessor (3) of a road in parking controller (1) which is connected to a road in first and second (14) barriers and a sensor (13). A credit tax can be read out by an integrated circuit card (18).
[0001] Automobilių parkavimo kontrolės sistema uždaro tipo teritorijai skirta auto-matizuotam mokesčių surinkimui už automobilių stovėjimo laiką uždaro tipo teritori-jose .
[0002] Yra žinomas automatinis apmokamų automobilių aikštelių kontrolės įrenginys, kurį sudaro įėjimo modulis, sumontuotas automobilių stovėjimo aikštelėje , cent-rinis kompiuteris su kaupikliu, kasos modulis ir išvažiuojančių iš aikštelės automobi-lių kontrolės modulis. Išėjimo modulyje yra numatyta papildoma informacijos įvedi - mo eilutė. Ši informacija perduodama į įvedimo modulį iš kasos įrenginio ir / arba iš papildomo bloko. Papildoma informacija yra panaudojama apskaičiuojant centriniame kompiuteryje apmokėjimo dydį (Žiūr. Šveicarijos patentą Nr.683651, G07 B 15 / 04, P>K «M3o6peTeHMfl cTpaH MMpa» 1995 r.).
[0003] Yra žinoma automobilių stovėjimo aikštelių darbo kontrolės sistema, kurioje įvažiavimui ir išvažiavimui yra naudojama integroscheminė kortėlė su atmintyje
[0004] įrašyta nustatyta pinigų suma. Kortelė turi galimybę atsiminti automobilio įvažiavimo į aikštelę laiką, išvažiuojant atatinkamų rodiklių pagalba išskaičiuoti iš atminties pinigų sumą už prastovėtą laiką ir tuo pačiu įrašyti likusią sumą. Kontrolės sistema turi kontrolės blokus, atatinkamai įmontuotus prie įvažiavimo ir išvažiavimo užtvarų. Po turinio įrašymo ir atvaizdavimo displėjaus ekrane vienas iš kontrolės blokų įrašo į kortelės atmintį išvažiavimo laiką ir atidaro užtvarą.Kitas kontrolės blokas išskaičiuoja kortelėje pinigų sumą už prastovėtą laiką, pakeičia kortelės atmintyje į likusią , dar neišnaudotą sumą, išskaičiuotus ir pakeistus rezultatus atvaizduoja displėjuje ir atidaro užtvarą išvažiavimui( žiūr. Japonijos patentą Nr. 4-39115, G 07 B 15/00, P>K
[0005] Nurodytas prototipas , kaip ir analogas negali pilnai užtikrinti automobilių parkavimo kontrolės sistemos patikimumo, kadangi integroscheminės kortelės atmintyje yra galimybė įrašyti informaciją apie kreditinį mokestį, tuo pačiu jį keisti didėjan-čia tvarka , o tai sudaro galimybę falsifikuoti parodymus kortelėje. Antra ,yra galimy-galimybė atidarius įvažiavimo ar išvažiavimo užtvaras .laikantis tam tikro atstumo , su viena kortele įvažiuoti į stovėjimo aikštelę ar išvažiuoti išjos keletai automobilių.
[0006] Išradimo tikslas - padidinti automobilių parkavimo kontrolės sistemos pati-kimumą.

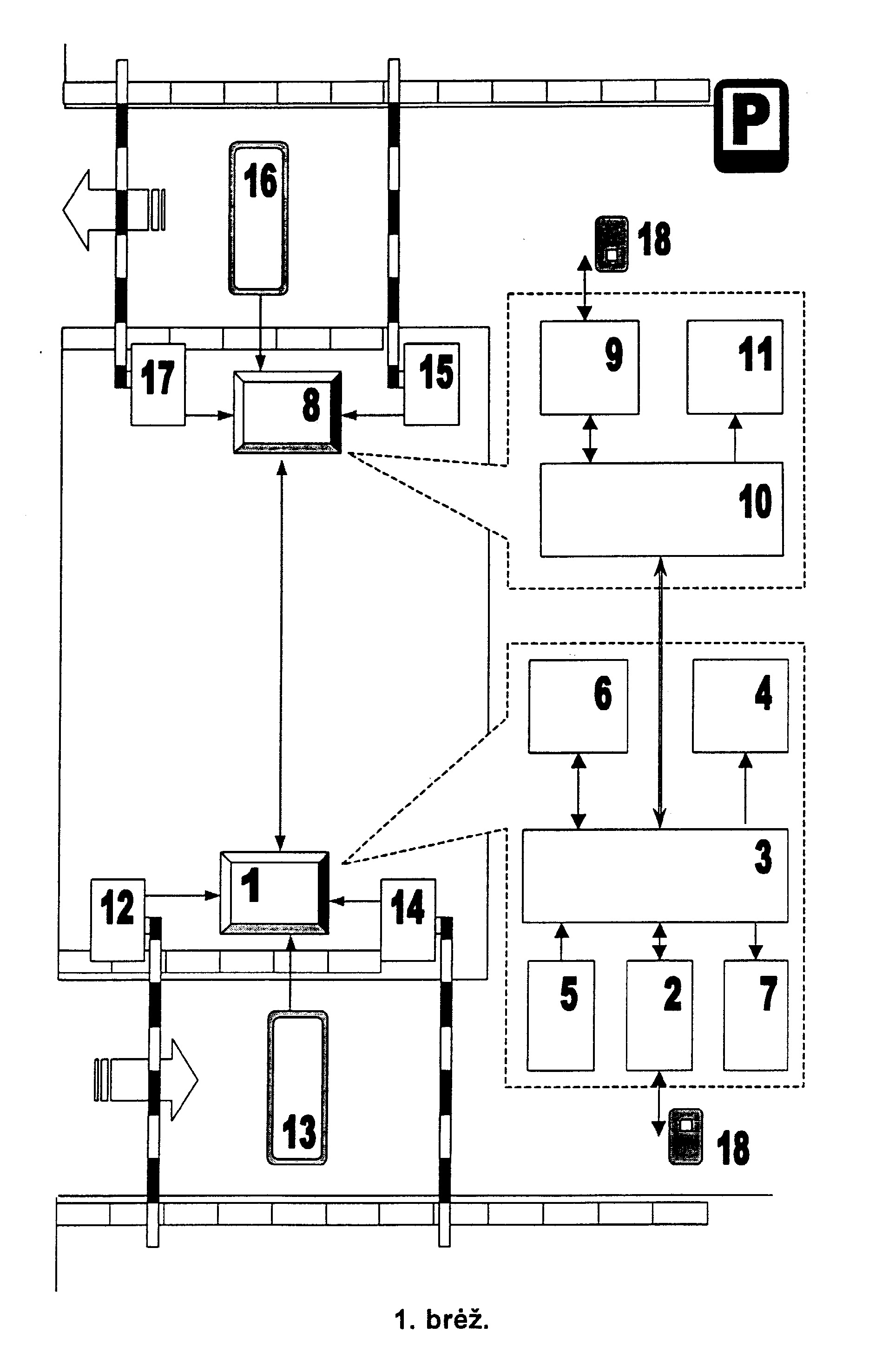

[0007] Nurodytas tikslas pasiekiamas tuo kad į automobilių parkavimo sistemą uždaro tipo teritorijai susidedančią iš įvažiavimo parkavimo automato,išva-žiavimo parkavimo automato, turinčių galimybę už stovėjimo laiką atsiskaityti integroscheminių kortelių pagalba ir dviejų užtvarų, papildomai įvesta viena įvažiavimo, viena išvažiavimo užtvaros ir du jutikliai, įvažiavimo parkavimo automatas susideda iš integroscheminės kortelės nuskaitymo-įrašymo bloko , sujungto su mikroprocesoriumi, prie kurio prijungti indikatorius, laiko matavimo blokas, atminties blokas ir spausdintuvas, išvažiavimo parkavimo automatas susideda iš integroscheminės kortelės nuskaitymo-įrašymo bloko ir indikatoriaus, su-jungtų su mikroprocesoriumi, kuris iš vienos pusės yra sujungtas su pirmąją ir antrąją išvažiavimo užtvaromis bei jutikliu, iš kitos pusės su įvažiavimo parkavimo automato mikroprocesoriumi, sujungtu su įvažiavimo pirmąją ir antrąją už-tvaromis bei jutikliu, o integroscheminė kortelė turi galimybę kreditinį mokestį tik išskaičiuoti. 1 brėž. pavaizduota automobilių parkavimo kontrolės sistemos uždaro tipo teritorijai blokinė schema.
[0008] Automobilių parkavimo kontrolės sistemą sudaro įvažiavimo parkavimo automatas 1, susidedantis iš integroscheminių kortelių nuskaitymo-įrašymo bloko 2, mikroprocesoriaus 3, indikatoriaus 4, laiko matavimo bloko 5 , atminties bloko 6, spausdintuvo 7, išvažiavimo parkavimo automatas 8 , susidedantis iš integro-integroscheminės kortelės nuskaitymo - įrašymo bloko 9 , mikroprocesoriaus 10, indiktoriaus 11 .pirmosios įvažiavimo užtvaros 12, jutiklio 13, antrosios įvažiavimo užtvaros 14, pirmosios išvažiavimo užtvaros 15, jutiklio 16,antrosios išvažiavimo užtvaros 17 ir integroscheminės kortelės 18.
[0009] Įstačius integrosheminę kortelę18 į įvažiavimo parkavimo automato įrašymo-nuskaitymo bloką 2, mikroprocesorius 3 patikrina jos legalumą ir įsitikinus jos legalumu paduoda signalą pirmosios įvažiavimo užtvaros 12 atidarymui. Tuo pačiu mikroprocesorius 3 paduoda signalą indikatoriui 4. kuris indikuoja integro-scheminėje kortelėje 18 esančią pinigų sumą P, mokestį už įvažiavimą ir leistiną stovėjimo laiką už įmokėtą pradinį mokestį, kuris nuskaitomas laiko matavimo bloke 5. Įvažiavimo parkavimo automato 1 mikroprocesorius 3 duoda signalą į atminties bloką 6, į kurį įrašoma integroscheminės kortelės 18 individualus nume-ris, pradinės įmokos suma ir laikas , iki kurio automobilis turi teisę stovėti už įmokėtą sumą. Spausdintuvas 7, gavęs signalą iš mikroprocesoriaus 3, atspausdina bilietą, kuriame nurodyta įmokos suma P, laikas T , iki kurio automobilis turi teisę stovėti už nurodytą įmoką. Jutiklis 13 , sumontuotas tarp
[0010] mm ■ -rwvw pirmosios ir antrosios įvažiavimo užtvarų 12 ir 14 fiksuoja ar automobilis yra įva - žiavęs į zoną tarp šių užtvarų . Atstumas tarp užtvarų parinktas toks, kad jame tilptų tik vienas automobilis. Automobiliui įvažiavus į šią zoną , jutiklis 13 duoda signalą mikroprocesoriui 3, kuris uždaro pirmąją įvažiavimo užtvarą 12 ir atidaro antrąją įvažiavimo užtvarą 14. Informacija apie integroscheminės kortelės 18 duomenis iš įvažiavimo parkavimo automato 1 per mikroprocesorių 3 perduodama į išvažiavimo parkavimo automato 8 mikroprocesorių 10. Išvažiuojant iš aikštelės integroscheminė kortelė 18 įstatoma į išvažiavimo parkavimo automato 8 nuskaitymo-įrašymo bloką 9.lšvažiavimo parkavimo automato mikroprocesorius 10 patikrina jos legalumą ir esant teigiamam rezultatui indikatorius 11 fiksuoja prastovėtą laiką. Jeigu Tišv. > T, mikroprocesorius 10 iš integroscheminės kortelės 18 išskaito papildomą pinigų sumą, atitinkančią papildomai prastovėtam laikui. Po to mikroprocesorius 10 formuoja komandą pirmosios išvažiavimo užtvaros 16 atidarymui. Automobiliui įvažiavus į pirmosios išvažiavimo užtvaros 16 ir antrosios išvažiavimo užtvaros 18 zoną , jutiklis 17 fiksuoja tai ir duoda sig-nalą mikroprocesoriui 10 uždaryti pirmąją išvažiavimo užtvarą 16 ir atidaryti antrąją išvažiavimo užtvarą 18. Išvykus automobiliui išvažiavimo parkavimo automato 8 mikroprocesorius 10 informuoja įvažiavimo parkavimo automato 1 mik-roprocesorių 3, kuris duoda komandą išvalyti informaciją apie integroscheminę kortelę 18 atminties bloke 6.
[0011] Lyginant su prototipu, nauja konstuktyvinių elementų visuma užkerta kelia visiems galimiems vairuotojų piktnaudžiavimams ir leidžia padidinti sistemos patikimumą.
Autmibilių parkavimo kontrolės sistema uždaro tipo teritorijai susidedanti iš įvažiavimo parkavimo automato, išvažiavimo parkavimo automato, turinčių galimybę už stovėjimo laiką atsiskaityti integroscheminių kortelių pagalba ir dviejų užtvarų besiskirianti tuo , kad į sistemą papildomai įvesta viena įvažiavimo ir viena išvažiavimo užtvaros ir du jutikliai, įvažiavimo parkavim o automatas susideda iš integroscheminės kortelės nuskaitymo - įrašymo bloko, sujungto su mikroprocesoriumi, prie kurio prijungti indikatorius, laiko matavimo blokas, atminties blokas ir spausdintuvas, išvažiavimo parkavimo automatas susideda iš integroscheminės kortelės nuskaitymo- įrašymo bloko ir indikatoriaus, sujungtų su mikroprocesoriumi, kuris iš vienos pusės yra sujungtas su pirmąją ir antrąją išvažiavimo užtvaromis bei jutikliu, iš kitos pusės su įvažiavimo parkavimo automato mikroprocesoriumi sujungtu su įvažiavimo pirmąją ir antrąją užtvaromis bei jutikliu , o integroscheminė kortelė turi galimybę kreditinį mokestį tik išskaičiuoti.
